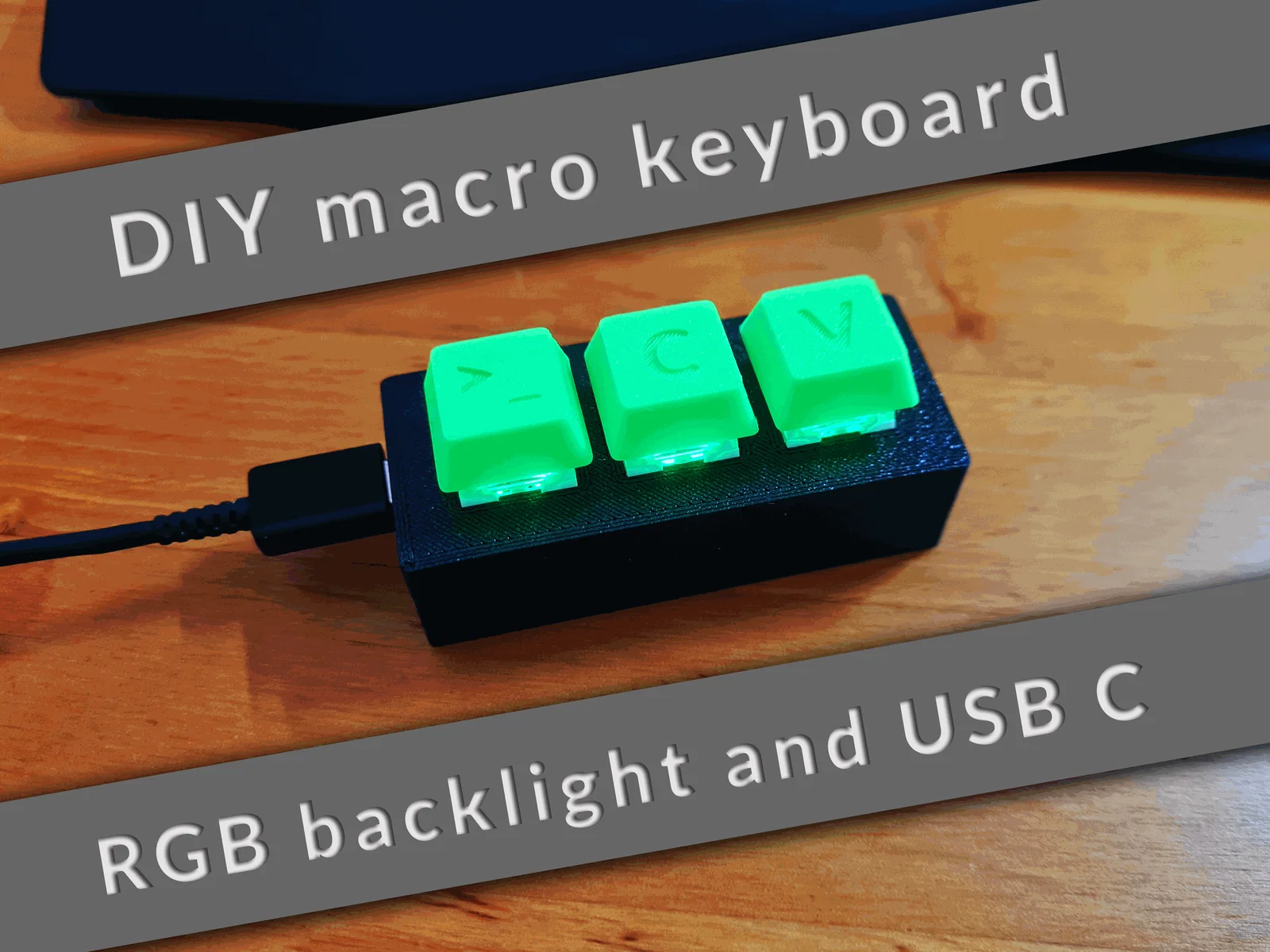

Bàn phím macro DIY tuỳ biến, đèn nền RGB, USB C (Cherry MX)

Bàn phím macro DIY có thể tuỳ biến, có đèn nền RGB và cổng USB C, dùng switch Cherry MX.

Tính năng

• Đèn nền RGB
• Tuỳ biến hoàn toàn
• Tương thích với tất cả keycap Cherry MX

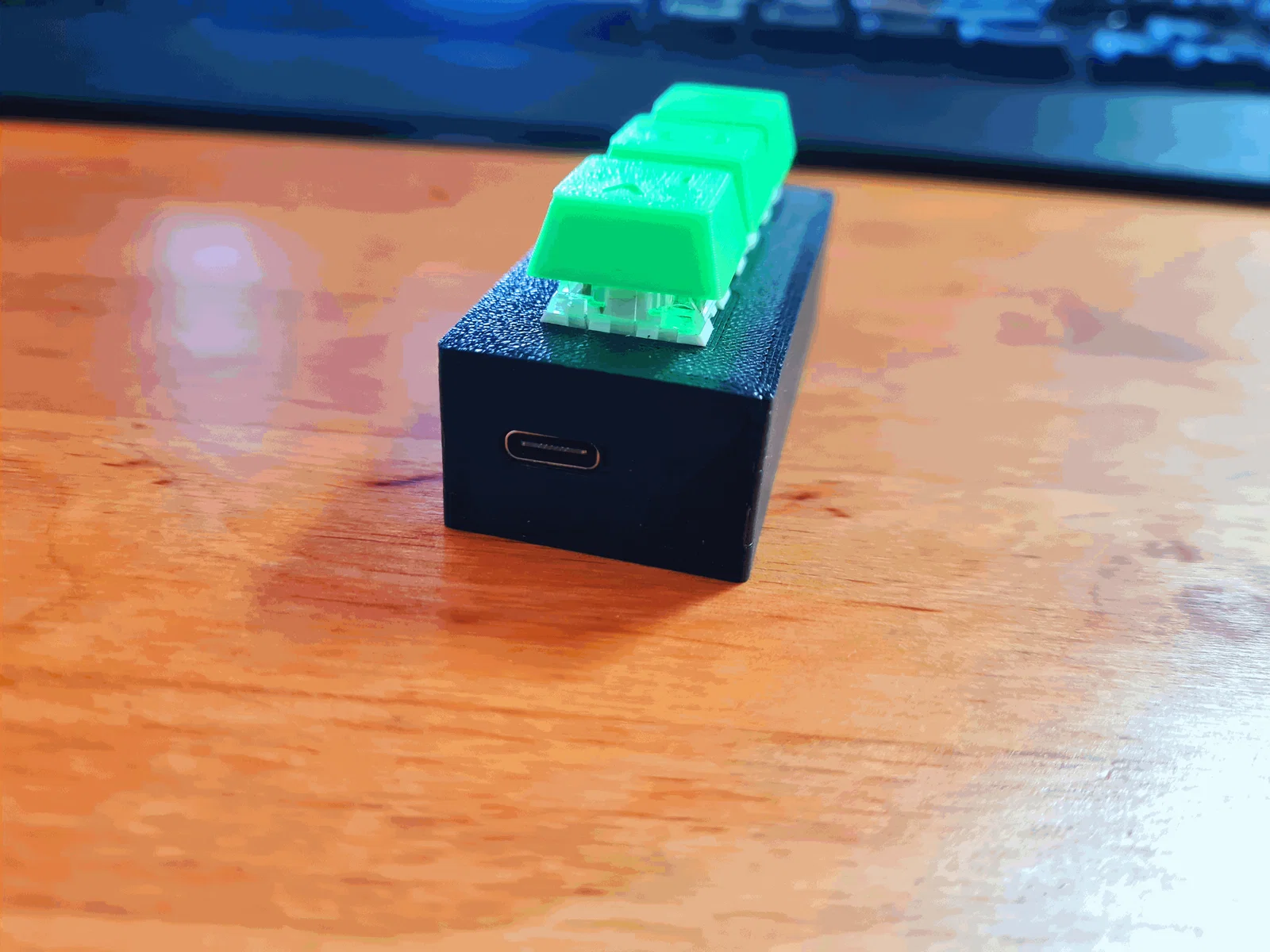

• USB C
• Lắp ráp đơn giản

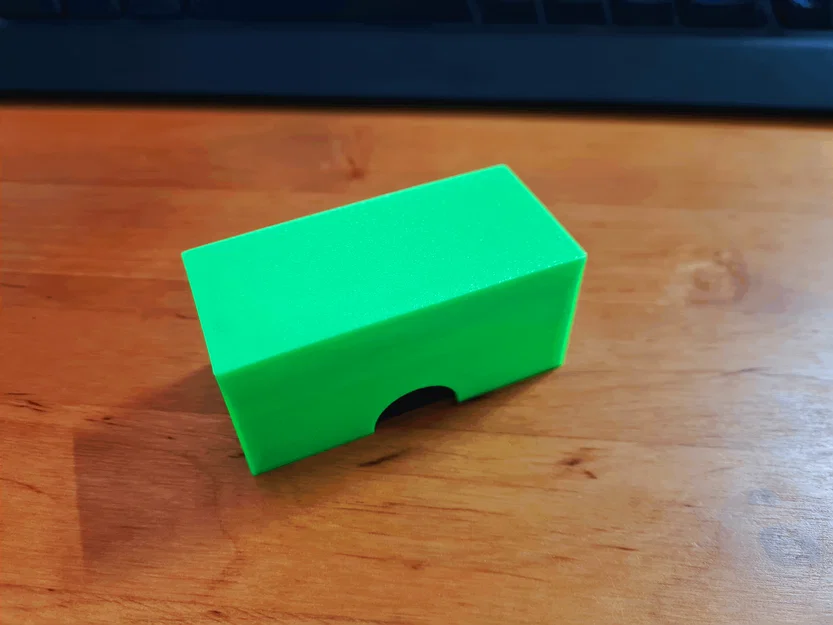

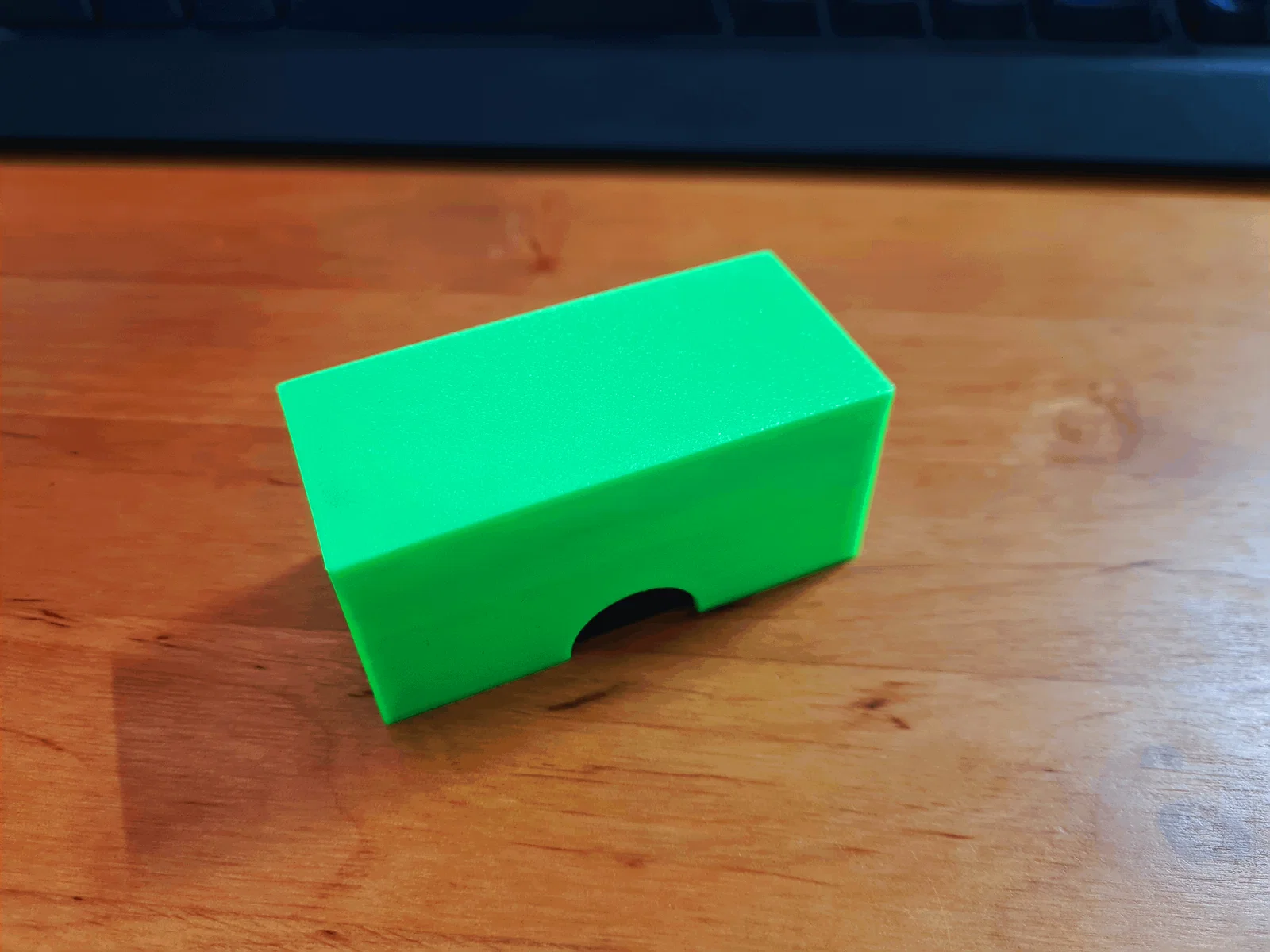

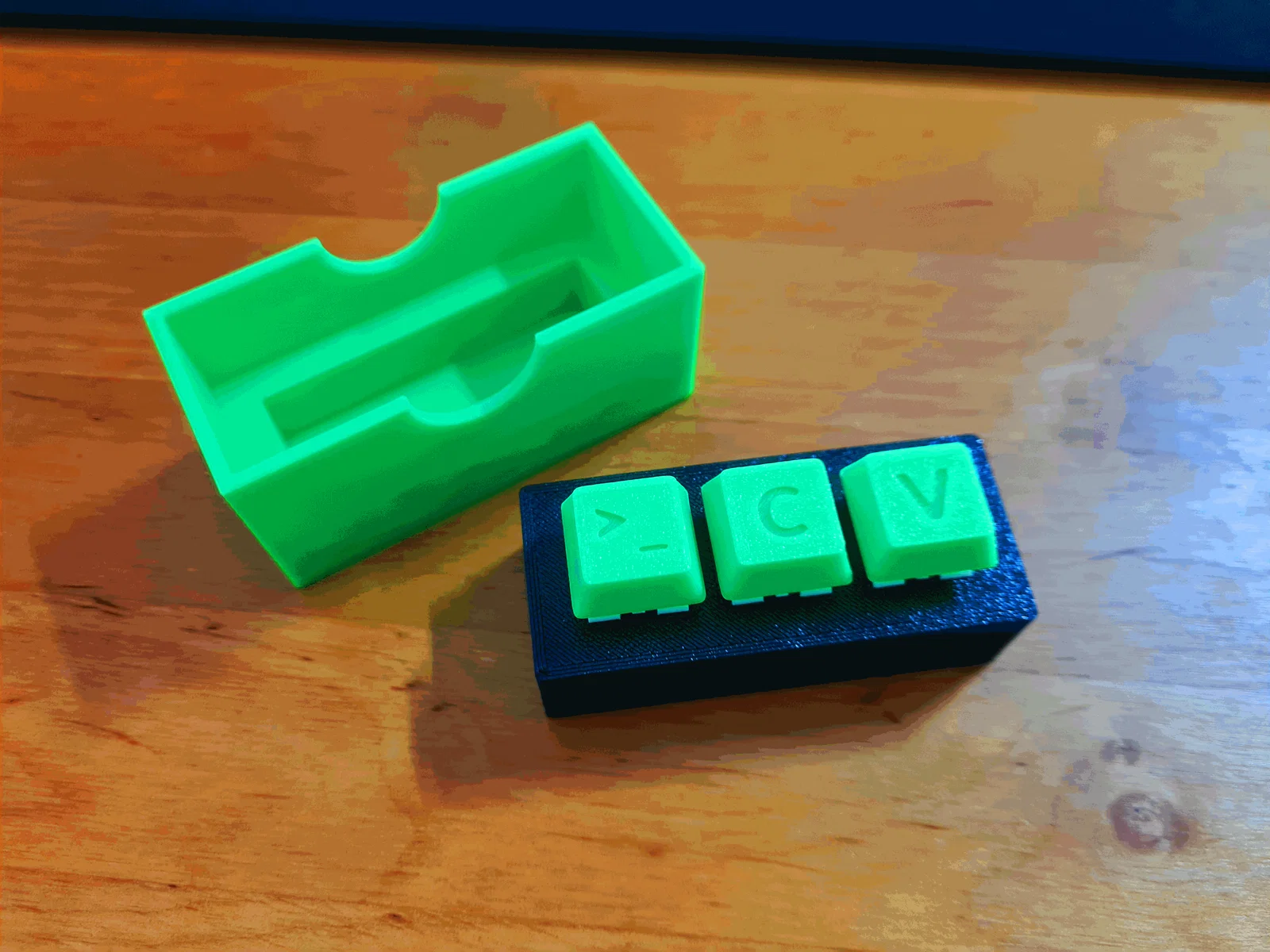

• Có kèm nắp/cover để mang đi
• Không cần support

Thiết lập in khuyến nghị

• Layer Height: 0.2mm
• Không cần support

Linh kiện điện tử cần chuẩn bị (link affiliate)

• 3 switch Cherry MX: https://amzn.to/3QNLtqB
• Arduino Pro Micro: https://amzn.to/3SNcPQa
• Một đoạn LED strip WS2812B 60 LEDs/m: https://amzn.to/3G846AA
• 2 vít M2x8: https://amzn.to/3R4Z5PE

Lắp ráp

• Video YouTube (tiếng Đức):
  • Phần 1/2: Sắp có
  • Phần 2/2: Sắp có

1. Gắn các nút/switch vào vỏ (case)
2. Hàn các linh kiện điện tử lại với nhau (hình đi dây ở phía dưới)

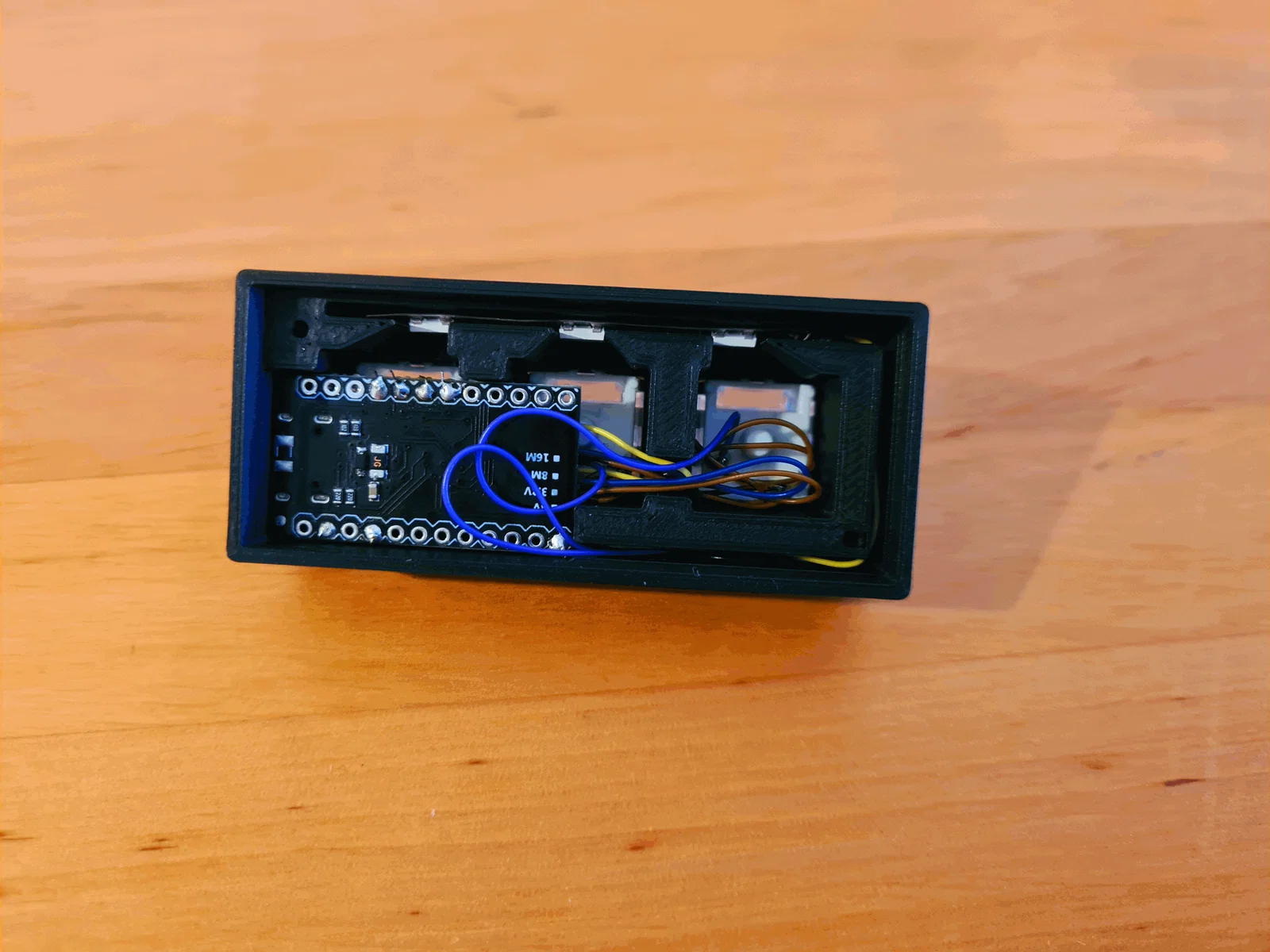

3. Đặt cụm điện tử vào trong case
4. Thêm bản in giữ PCB (PCB holder) vào giữa PCB và nắp (lid)

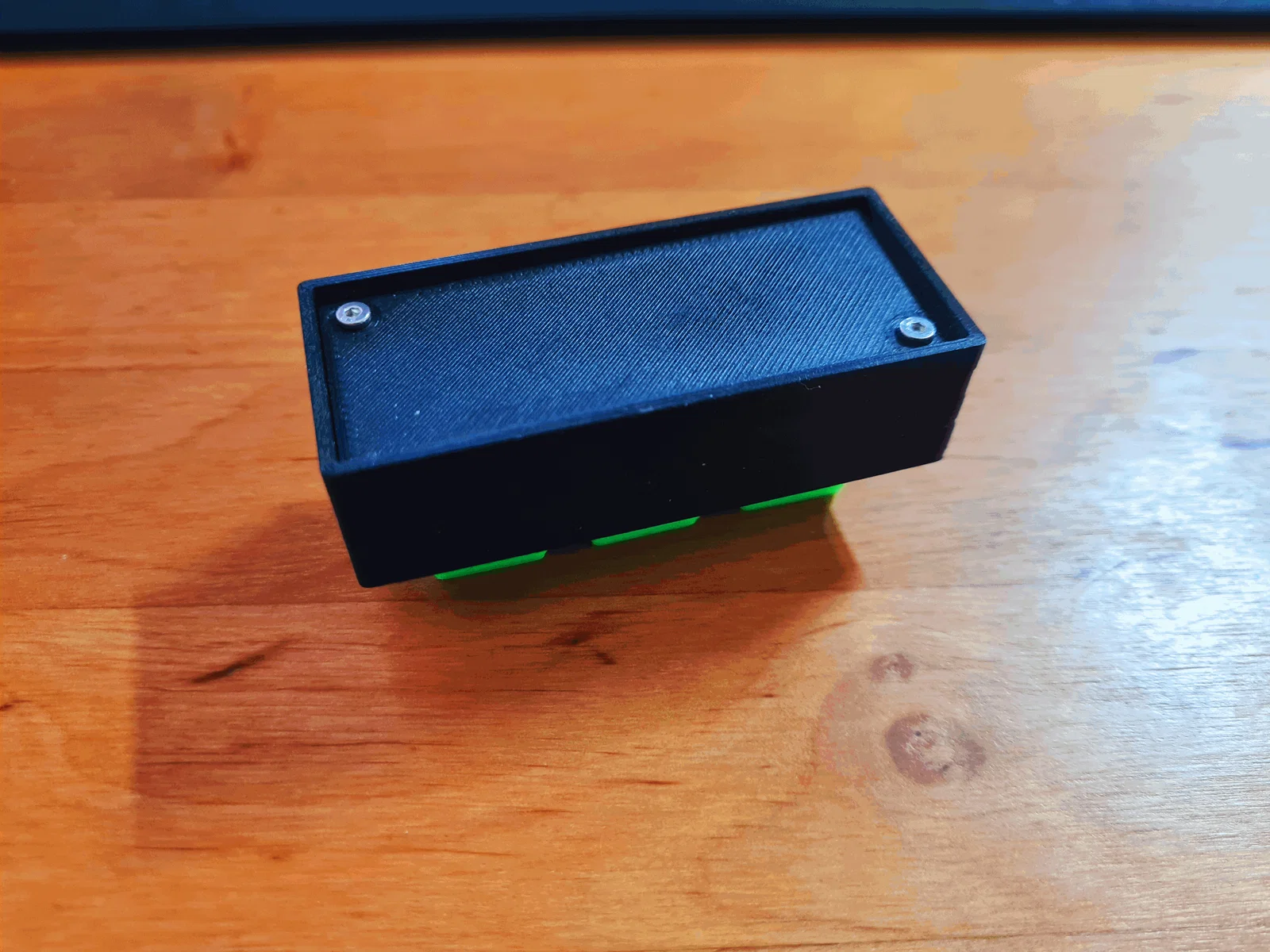

5. Bắt vít nắp vào case
6. Lấy code Arduino từ GitHub: https://github.com/Molodos/DIYMacroKeyboard
7. Chỉnh sửa code nếu bạn muốn tuỳ biến
8. Cắm bàn phím vào máy tính và dùng Arduino IDE để upload code lên bàn phím
9. Gắn keycap (dùng keycap có sẵn, tự thiết kế bằng keycap trơn hoặc file nguồn Blender, hoặc dùng bất kỳ keycap tương thích Cherry MX nào)
10. Chúc bạn chơi vui với bàn phím macro mới!

Thích sản phẩm của mình? Cân nhắc mua cho mình ly cà phê :D

Hình ảnh đi dây
