Ê-tô kẹp bàn (Desktop Vise)

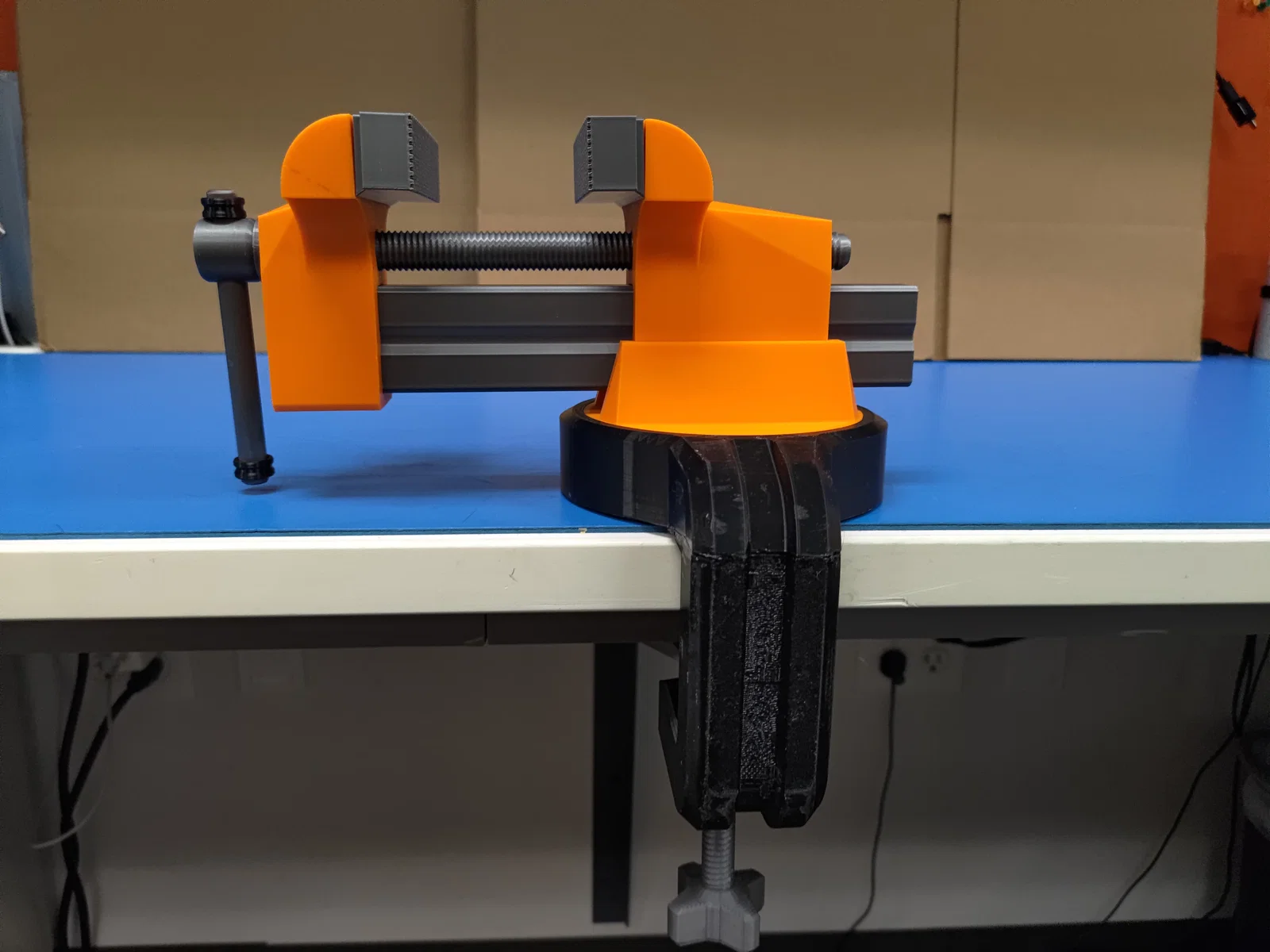

Ê-tô kẹp bàn hạng nặng, có ngàm kẹp (grips) thay thế được. Ê-tô có thể xoay để tiện thao tác hơn. Các chi tiết lớn có thể in layer 0.2 là ổn. Những phần còn lại mình khuyên nên in layer mỏng hơn, đặc biệt là 2 con bolt và con screw. Viên bi khớp xoay (pivot ball) cần in 0.12 hoặc thấp hơn.

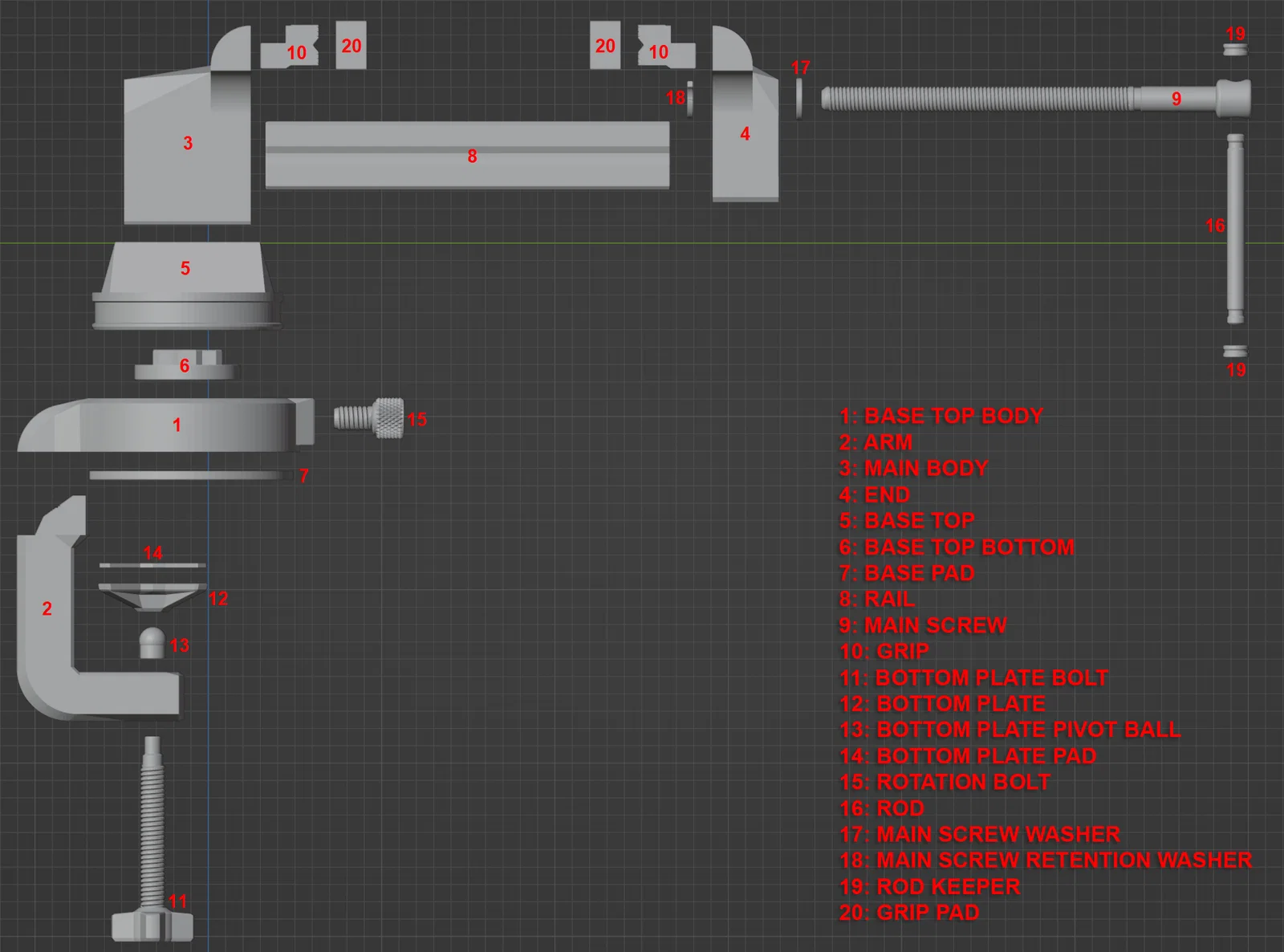

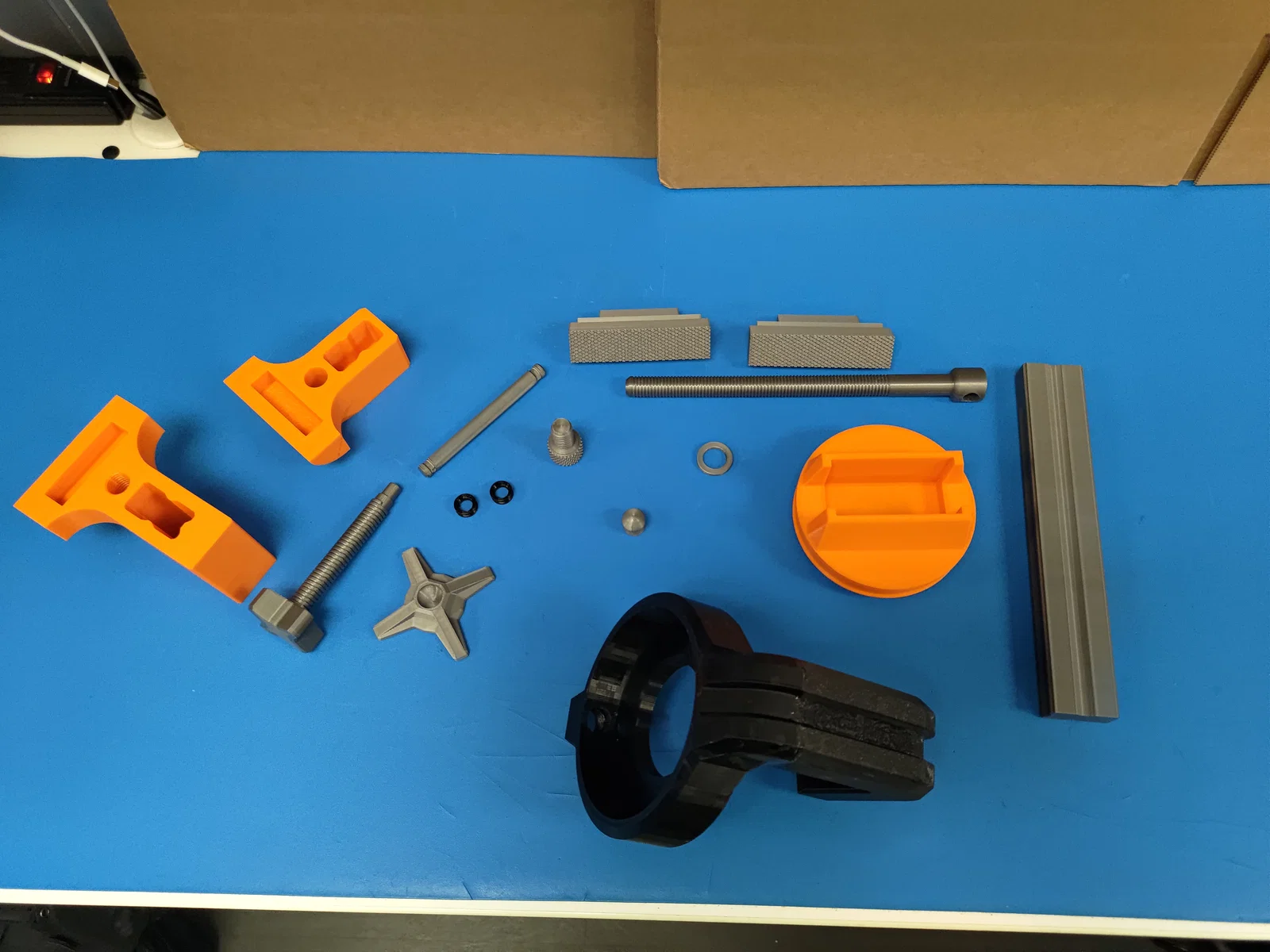

Các chi tiết sau cần dán bằng keo epoxy (1 & 2, 4 & 8, 5 & 6). Các phần 7, 14 và 19 cần làm bằng TPU. Thiết kế này đảm bảo vẫn hoạt động tốt khi scale xuống 50%, tuy nhiên bolt của tấm đáy có thể sẽ hơi khít.

Parts 1 & 2 được tách rời để bản in chắc hơn theo “grain” của các lớp, tiết kiệm filament dùng cho supports và cho tổng thể bản in sạch, đẹp hơn.

UPDATE 9/16/23
-Thêm thiết kế grip mới, gộp cả 2 thiết kế trước đó vào làm 1, kèm theo miếng pad đi chung.

UPDATE 12/17/23
-Chỉnh main screw để có một rãnh (notch) gắn retention washer, giúp ê-tô mở/đóng khi xoay main screw.
-Thêm grip mới để kẹp giữ mạch điện (circuit boards)

IMPORTANT!!!!

Mình được nhiều người báo là một số part slice không đúng trong Cura. Vấn đề nằm ở cách Cura xử lý layer (hình như là adaptive layer width), nên không phải lỗi do file. Nếu bạn gặp vấn đề khi slicing, mình khuyên nên thử Orca Slicer (mình đang dùng). Dùng slicer này thì không gặp lỗi slicing như trên.
