Bracket khóa cafe Abus 4750XL cho xe Aventon Abound

Nếu bạn thấy cái bracket này hữu ích, mong bạn cân nhắc ủng hộ (donation) cho familybikeride.org. Mình làm bracket này để giúp các gia đình có một chiếc xe đạp vừa túi tiền, mà vẫn chở gia đình đi lại tiện lợi.
Vui lòng ủng hộ nhóm tụi mình số tiền bạn thấy hợp lý tại: https://www.familybikeride.org/donate/

Nên in bằng filament chịu UV như ASA. Mình khuyên in ít nhất 70% infill. 100% cũng được nếu bạn in ASA đặc mà không bị vấn đề bám dính (adhesion). Model cần được đặt hướng nằm phẳng. Mình in mấy cái này với nozzle .8mm.

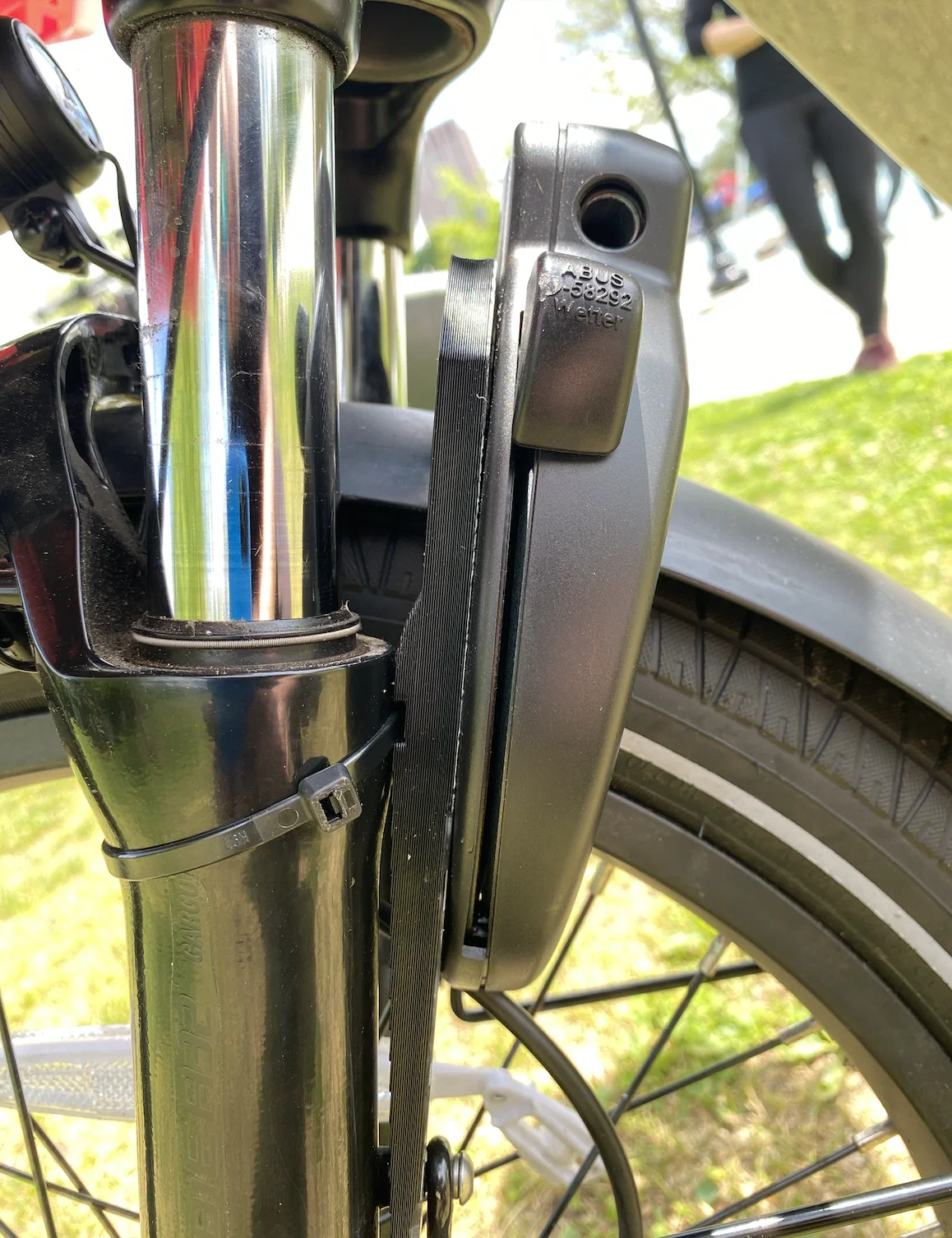

Nên dùng 2 dây rút (zip tie) để cố định khóa ở hai bên qua các lỗ, vòng quanh phuộc nhún (suspension fork). Cách này sẽ giữ khóa ép sát vào phuộc và rất chắc.

Bạn sẽ cần ốc M5 dài hơn để gắn bracket chung với các thanh chống dè (fender stays).

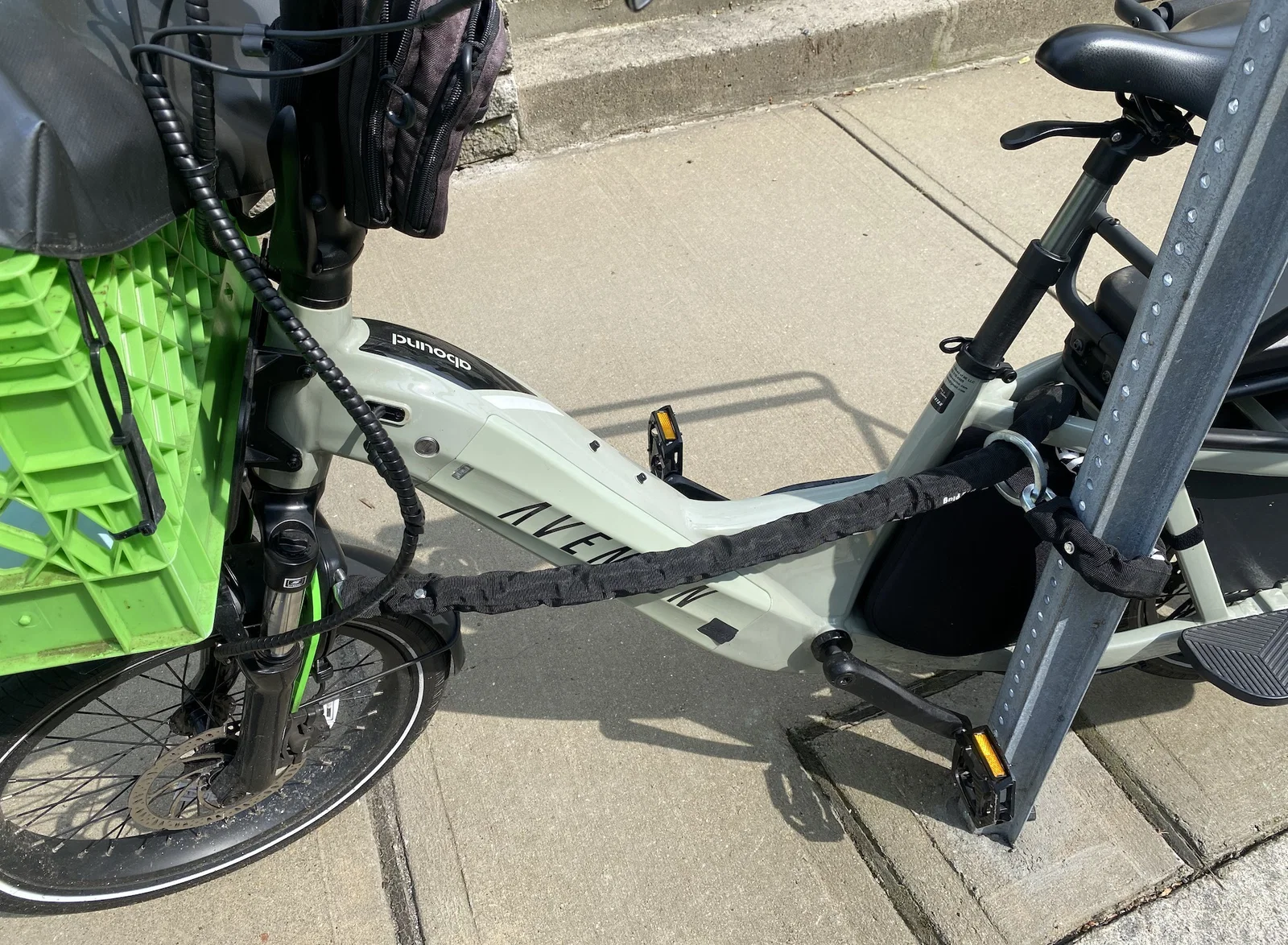

Khi khóa xe ở nơi rủi ro hơn, nên dùng thêm một khóa xích (chain accessory lock) và vòng xích quanh sườn (frame). Vui lòng xem hình minh họa cách khóa bằng xích.

Phụ tùng cần có:
2 x Hex Drive Socket Cap Screw (M5 0.8 x 20mm) - ốc dài hơn cho fender stays
2 x 20mm Hex Drive Button Socket Cap Screw (Lock to bracket)
2 x M5 Flange Washer Nylon Insert (Lock to bracket)
2 x Dây rút (zip ties) màu đen, đủ dài để vòng qua bracket và phuộc nhún

Hướng dẫn:

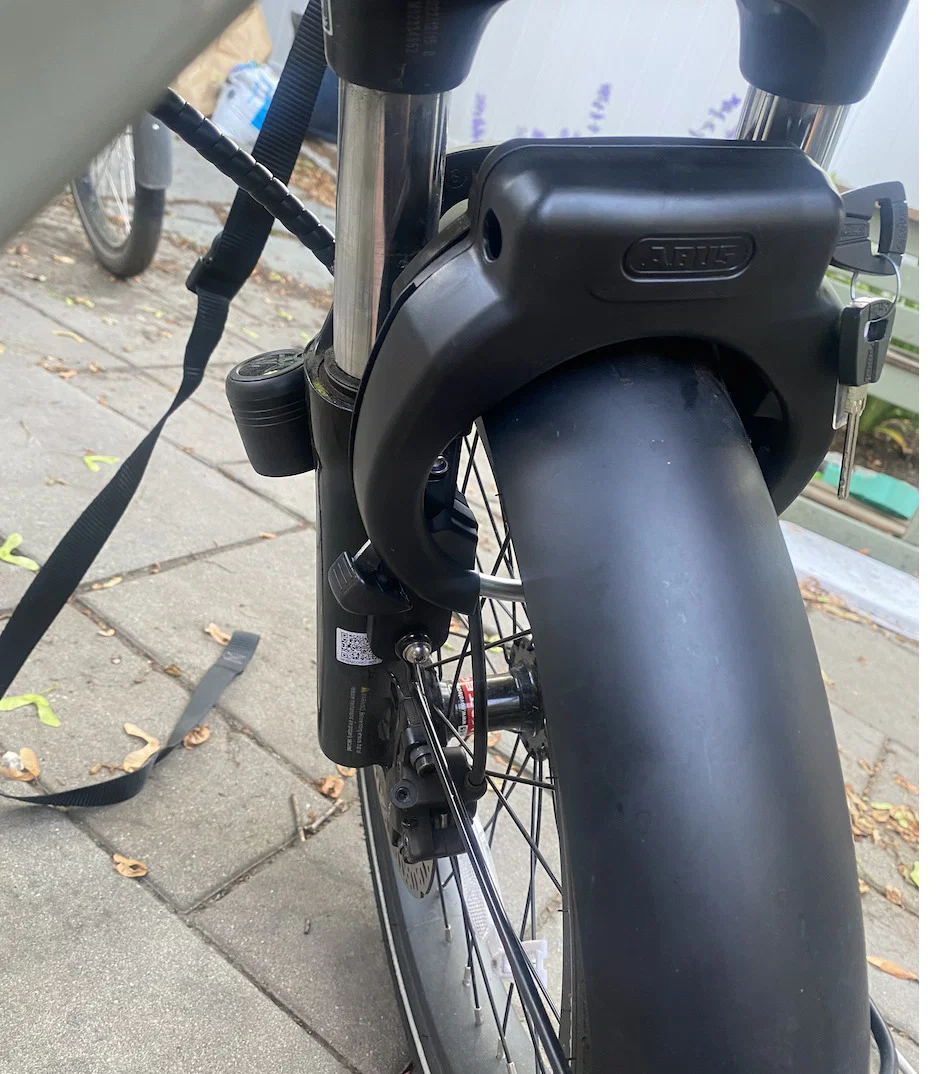

Tháo phần vỏ nhựa của cafe lock ra để còn lại phần kim loại trần. Bắt chặt bracket in 3D vào khóa bằng lỗ xuyên (through hole) vào lỗ giữa của khóa. Lỗ dưới của khóa là chỗ để luồn dây rút.

Dùng blue Loctite cho tất cả các mối bắt vít/khớp nối.
