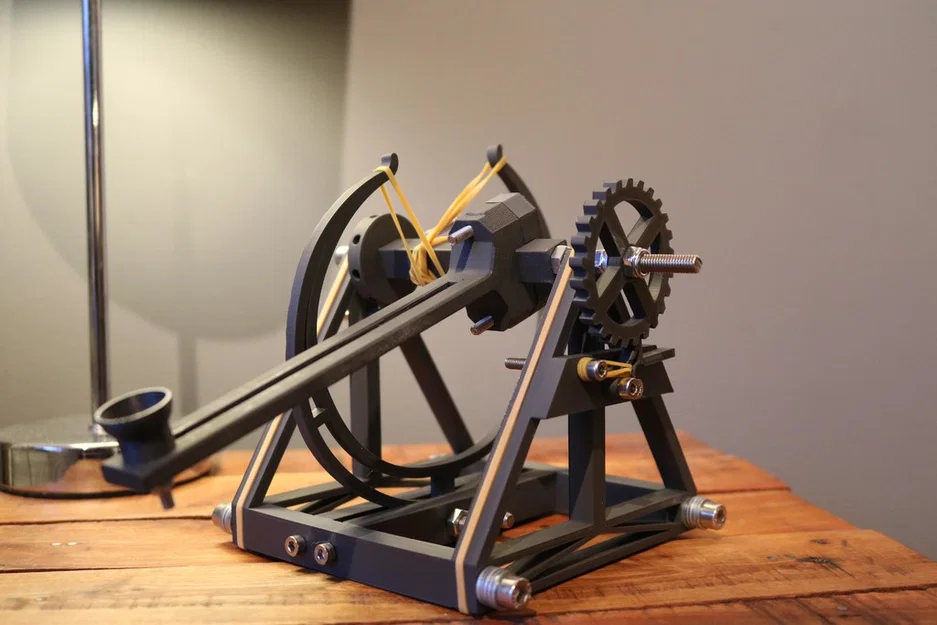

Máy bắn đá lấy cảm hứng từ Leonardo da Vinci

Máy bắn đá lấy cảm hứng từ Leonardo da Vinci, mạnh hơn hẳn mấy món đồ chơi để bàn đơn giản, cao khoảng 110mm (phần khung). In khá dễ trong vòng 24 giờ, chúc bạn in vui nha!

Nhớ up hình thành phẩm của bạn lên nghen! Mình rất muốn được đưa hình đó vào bài thuyết trình cuối học kỳ của mình. Cảm ơn nhiều!

UPDATE - 31 tháng 3, 2019

1 - Nới rộng các lỗ phía trên trên khung chữ A (A frames) để chuyển động xoay mượt hơn.

2 - Bỏ bớt vật liệu ở “Right A Frame”. Việc này giúp khỏi cần supports và tiết kiệm thời gian/vật liệu.

3 - Thêm lựa chọn in phần đế liền khối (giờ chỉ cần 7 con vít M4x25mm cap screws).

UPDATE - 1 tháng 4, 2019

1 - Bỏ nhu cầu dùng vít để chặn trigger, tiết kiệm 1 con vít và thời gian in.

2 - Chỉnh toàn bộ model để dùng ốc vít hệ metric tiêu chuẩn (xem bên dưới mục “materials needed”).

3 - Bắt đầu làm phiên bản mini.

UPDATE - 5 tháng 4, 2019

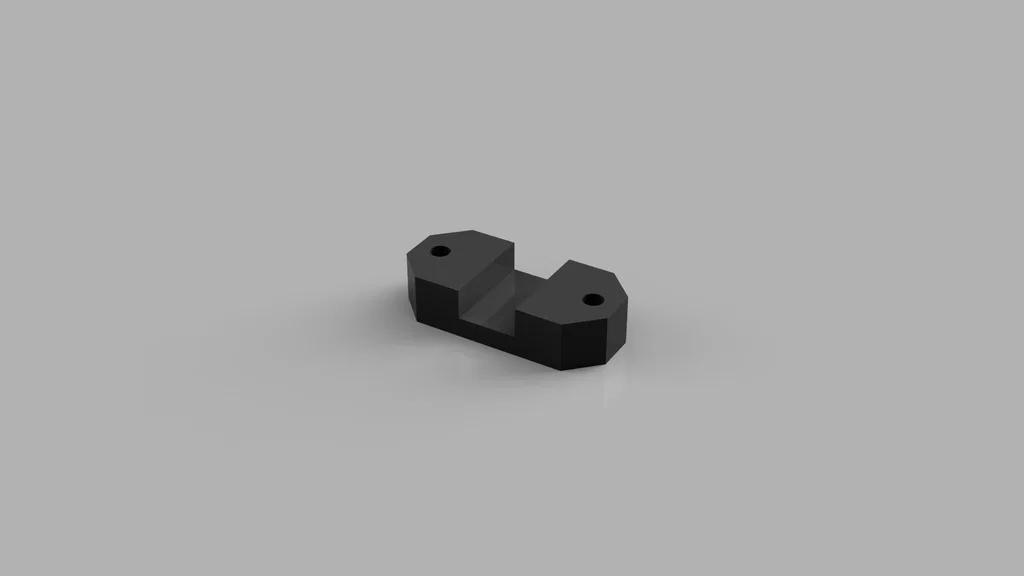

1 - Chỉnh fulcrum để tăng độ cứng và dễ in hơn, không cần supports ở phía dưới.

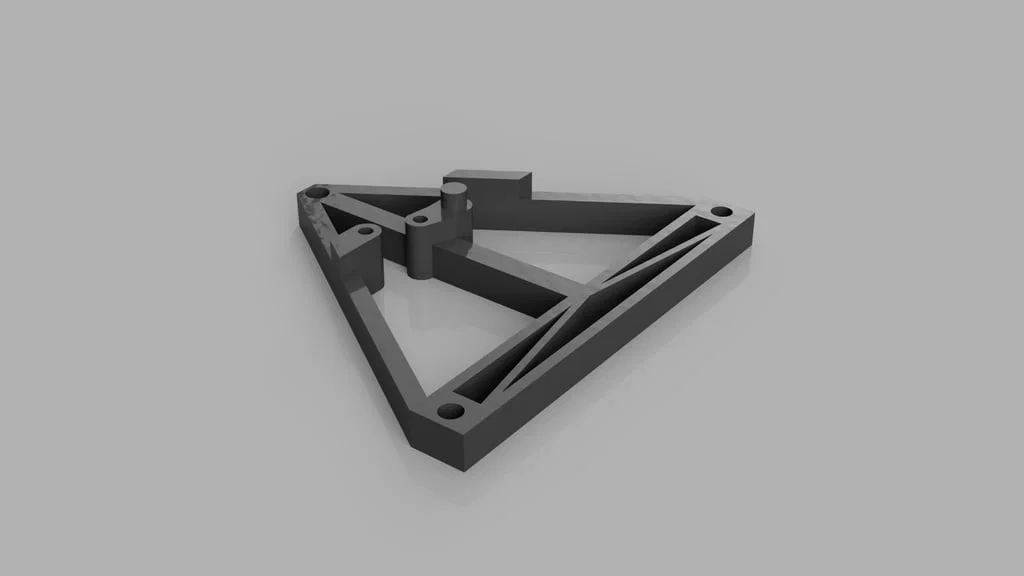

2 - Chỉnh Left A-Frame để tăng độ cứng cho chức năng chặn góc.

UPDATE - 6 tháng 4, 2019

1 - Thêm video lắp ráp MK1 cho dễ dựng. https://www.youtube.com/watch?v=ZB9BcsdIJiA&feature=youtu.be

UPDATE - 1 tháng 5, 2019

1 - ADD-ONS MỚI:

GIỚI THIỆU:

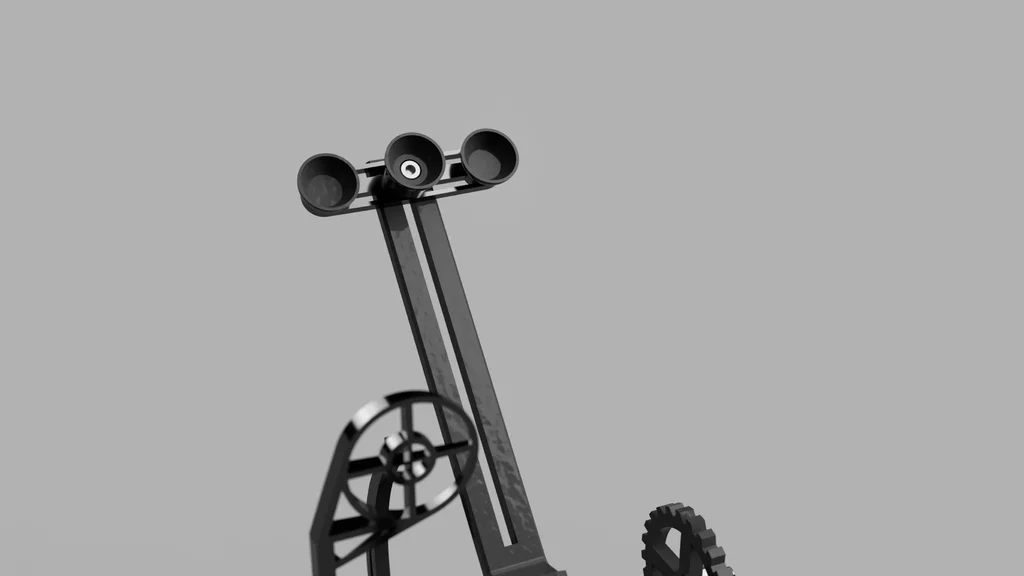

• Triple Shot Bucket

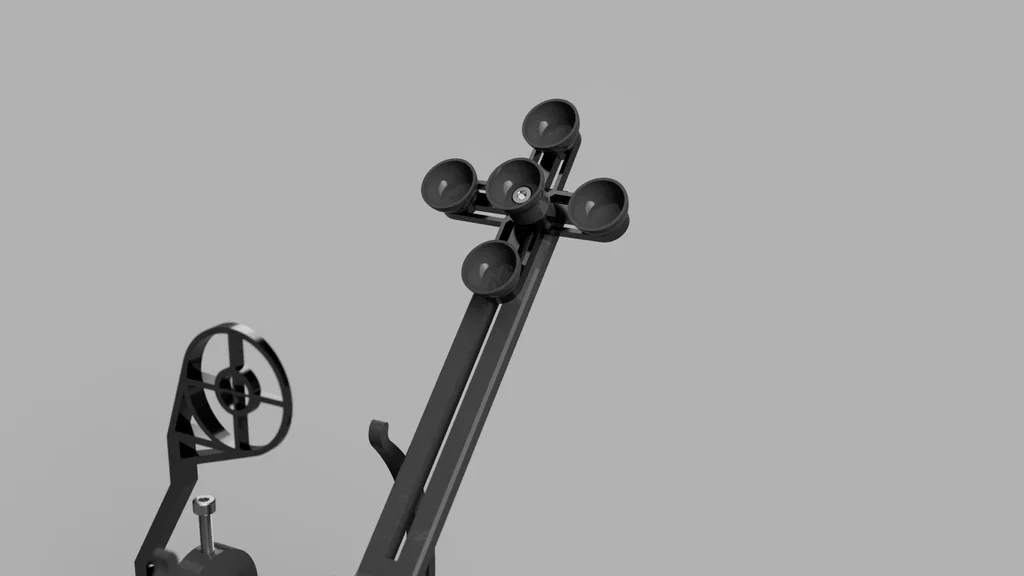

• Quintuple Shot Bucket

(Cả hai cái trên đều dùng bucket và fasteners bản gốc)

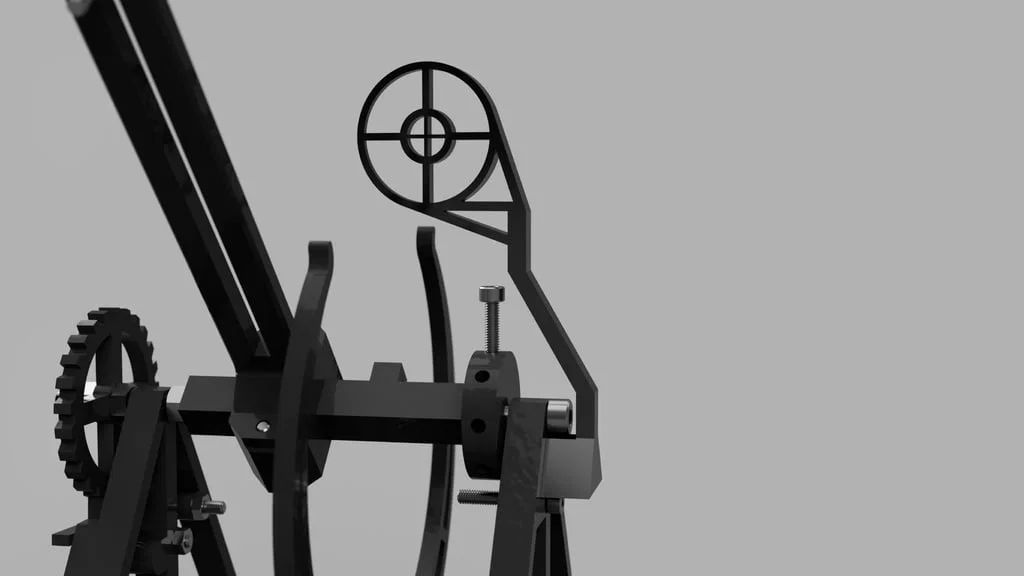

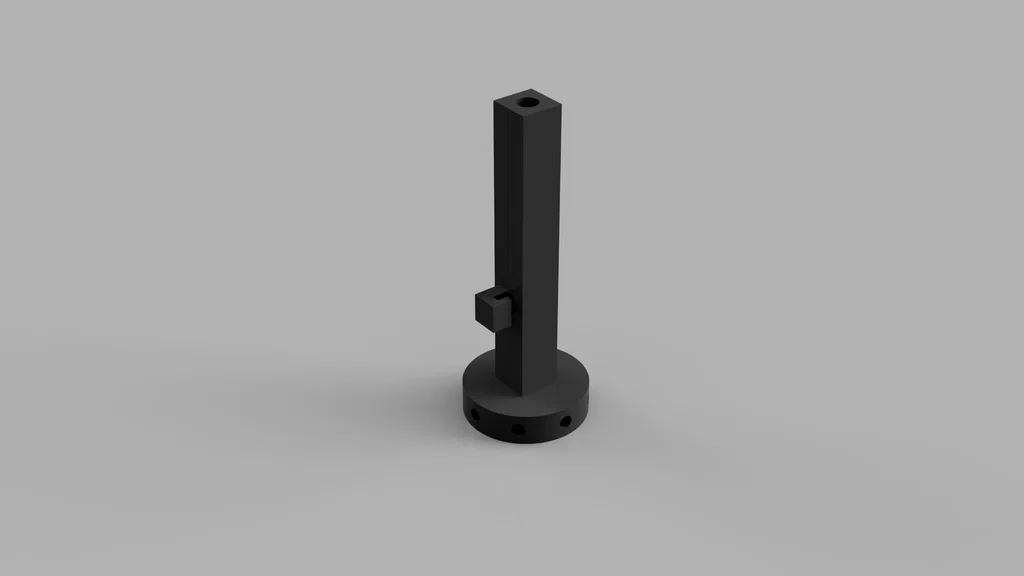

• Aiming Sights (Không cần thêm fasteners. Sẽ cải thiện trong tương lai.) Ban đầu làm cho vui thôi, nhưng nếu có chi tiết nào của sights không hoạt động đúng thì báo mình với.

(Sights lắp theo kiểu interference fit giữa các tam giác trên “sights holder” và các lỗ/cửa tam giác cắt trên đỉnh của một trong các “A-Frames”. Fit nên hơi chặt; nếu lỏng thì chêm giấy hoặc dán keo.)

2 - Up thêm hình hướng dẫn print orientation cho một số chi tiết để đỡ rối. Các phần còn lại thì cứ in theo cách bạn hình dung là được.

3 - Bắt đầu làm fulcrum bản cải tiến để bỏ nhu cầu dùng threaded rod.

UPDATE - 6 tháng 5, 2019

1 - Bỏ lựa chọn in phần đế tách rời.

2 - Thêm Sights xịn hơn (đã xoá file cũ).

UPDATE - 13 tháng 5, 2019

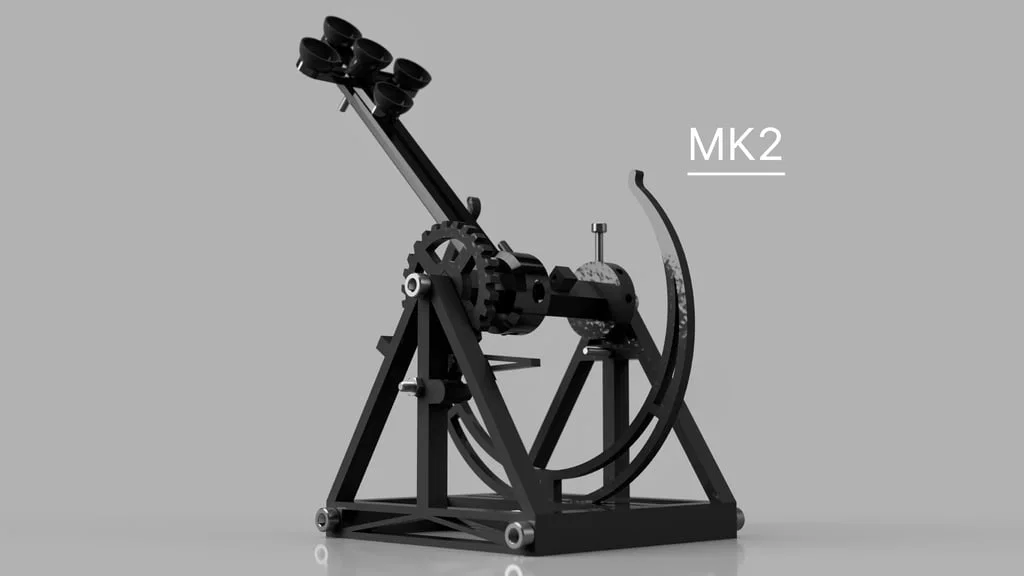

1- Thêm Catapult MK2.

Cập nhật thiết kế -

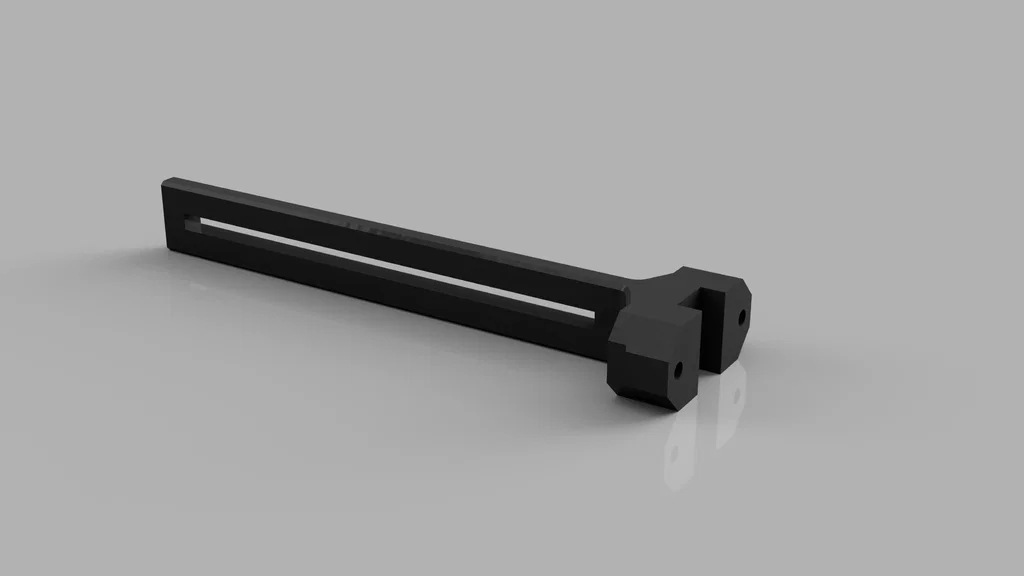

Cánh tay (arm) giờ nhẹ hơn và khớp với fulcrum tốt hơn, nhìn cũng đẹp hơn và không cần nuts để siết giữ lại.

Fulcrum không còn cần threaded rod nữa, thay vào đó dùng cùng loại bolt M6 như ở đầu còn lại.

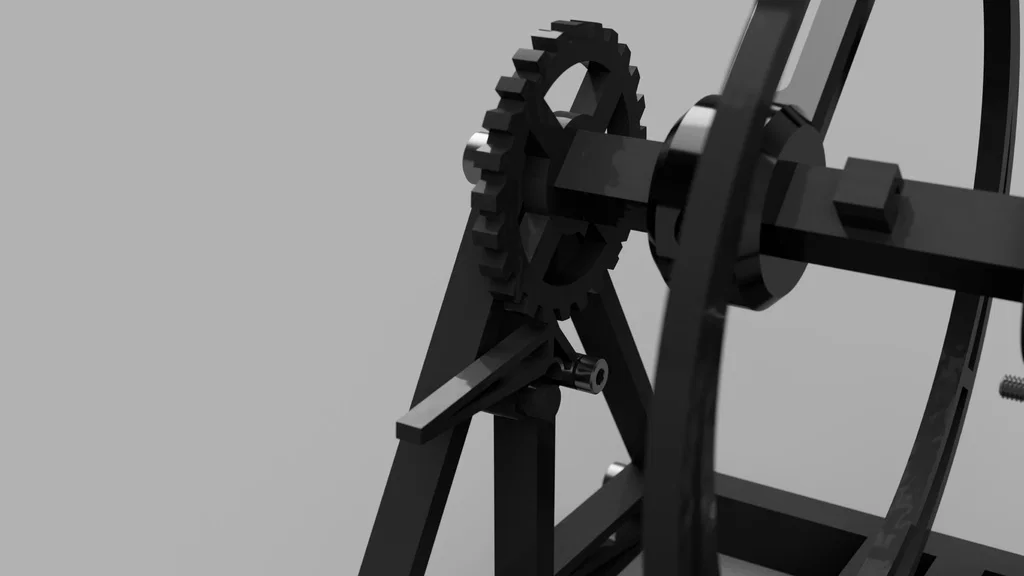

Ratchet và Trigger bản mới được gắn vào phía trong của A-Frame (xem hình). Ý tưởng này do “TIANYU_LIU” đề xuất khi bạn ấy remix MK1. Do có rất nhiều tin nhắn xin bản không cần threaded rod, mình đã chỉnh thiết kế để dùng bolt thay thế.

Để in MK1:

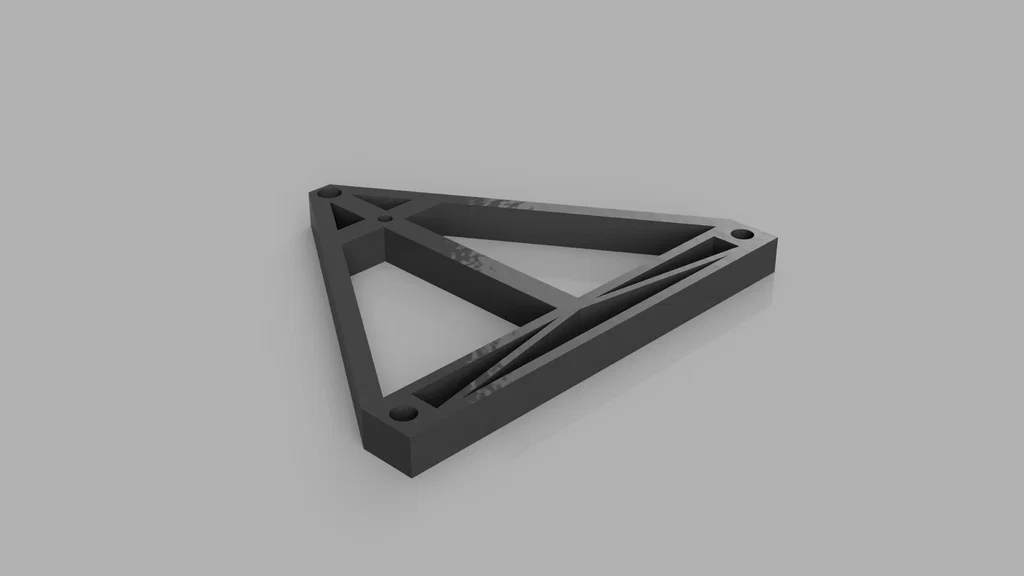

• Right A Frame
• Left A Frame
• Arm
• Arm Rear

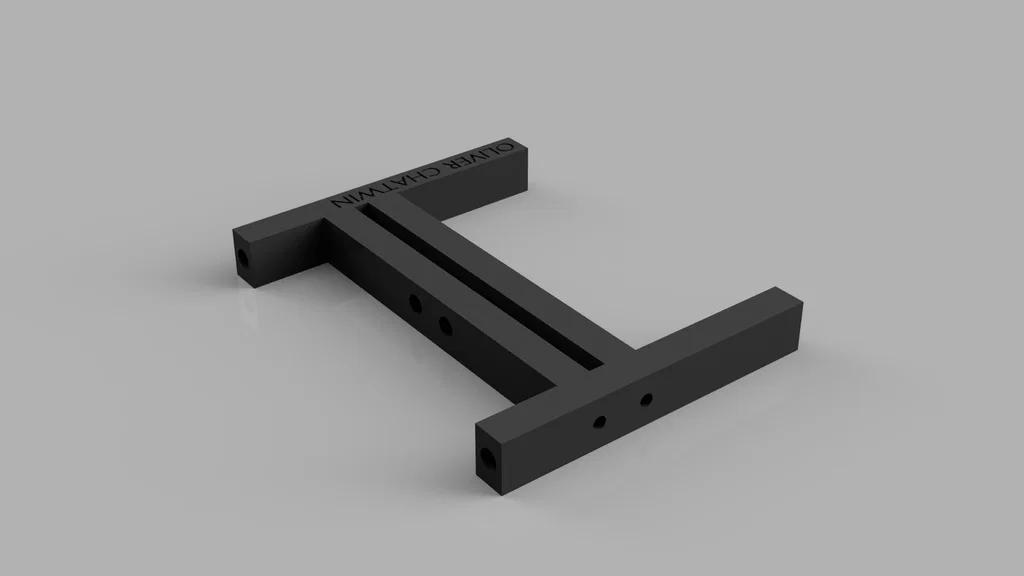

• Base In One Option
• Bucket
• Ratchet
• Spring
• Trigger
• Fulcrum

Để in MK2:

• Right A Frame MK2
• Left A Frame
• Main Arm MK2
• Arm Back MK2
• Ratchet Wheel MK2
• Trigger MK2
• Fulcrum MK2
• Base In One Option
• Bucket
• Spring

File dùng chung:

• Sights
• Sights Holder
• Triple Shot bucket option
• Quintuple Shot bucket option
• Bucket
• Base in one option

Fixings Required

Cho Catapult MK1:

- M4 x 25mm Cap Screws - 7 - M6 x 25mm Cap Screws - 6 - M6 x 40mm Cap Screw - 1 - M6 Threaded rod dài 80-100mm - M4 Nut - 3 - M6 Hex Nut - 3 - M6 Nyloc Nut - 2 - Một ít dây thun (loại nhỏ sẽ cho lực kéo cánh tay mạnh hơn)

Cho Catapult MK2:

- M4 x 25mm Cap Screws - 6 - M6 x 25mm Cap Screws - 8 - M4 Nyloc Nut - 1 - Một ít dây thun (loại nhỏ sẽ cho lực kéo cánh tay mạnh hơn) - KHÔNG CẦN THREADED ROD

Post-Printing

Sau khi in

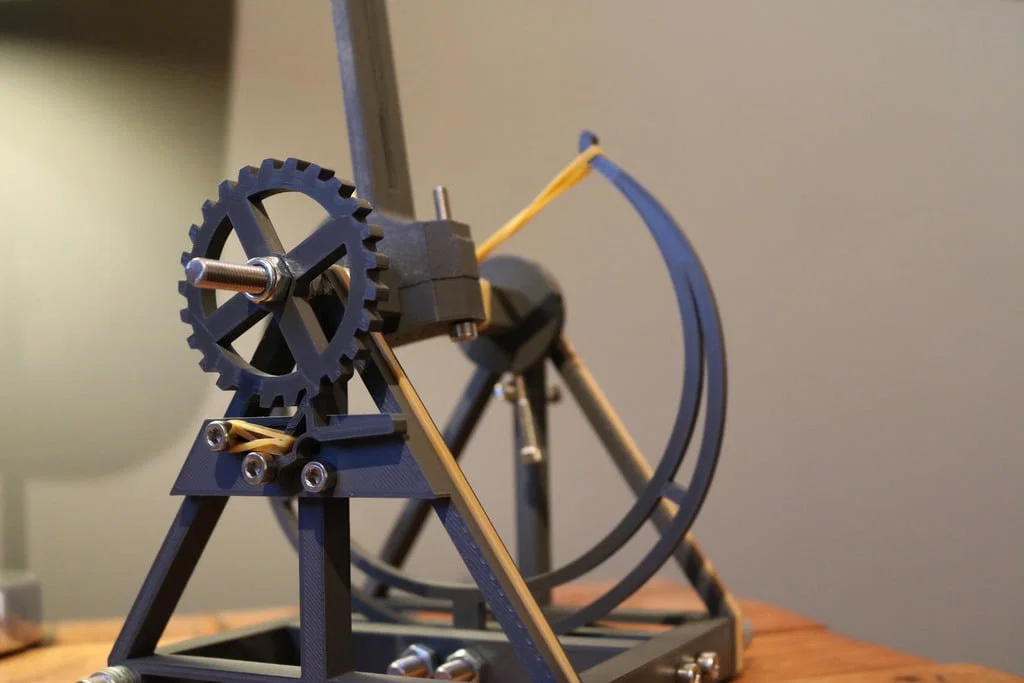

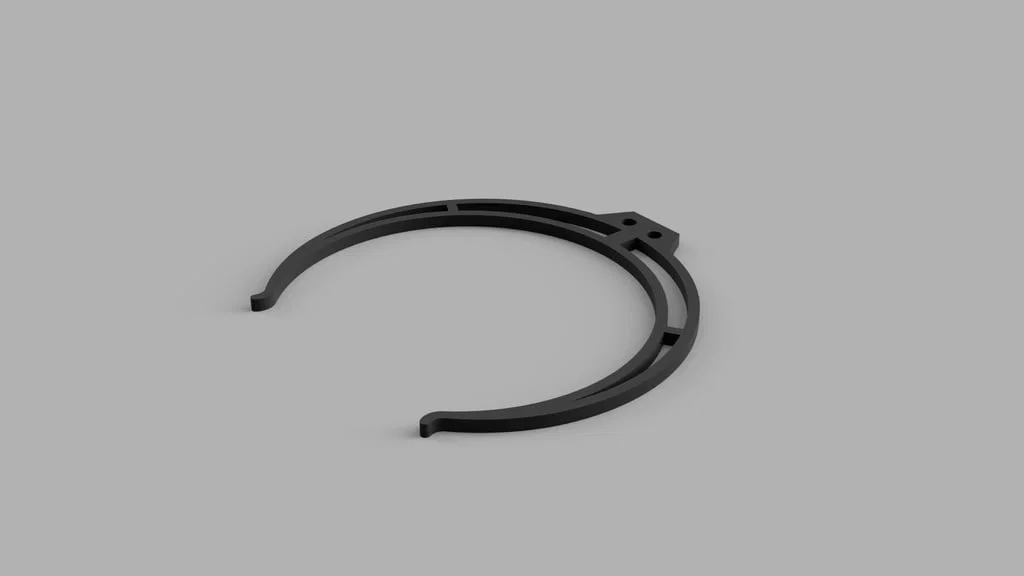

• Nên gắn dây thun nhỏ quanh cơ cấu trigger và lò xo C chính (main C spring) (xem hình).
