Mini Splitter v2 cho mod MMU2+1s - bản dùng đầu nối PC4-01

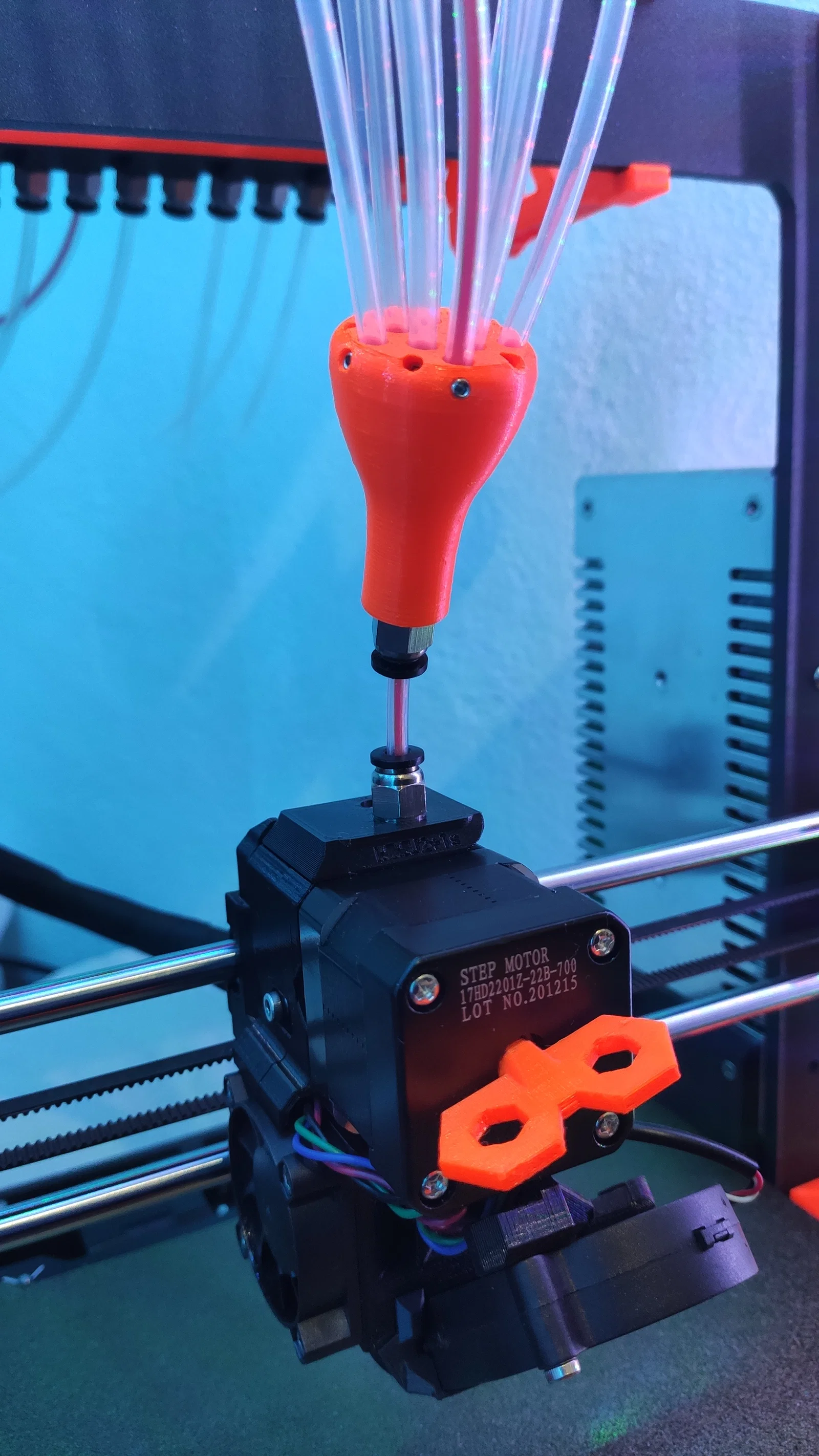

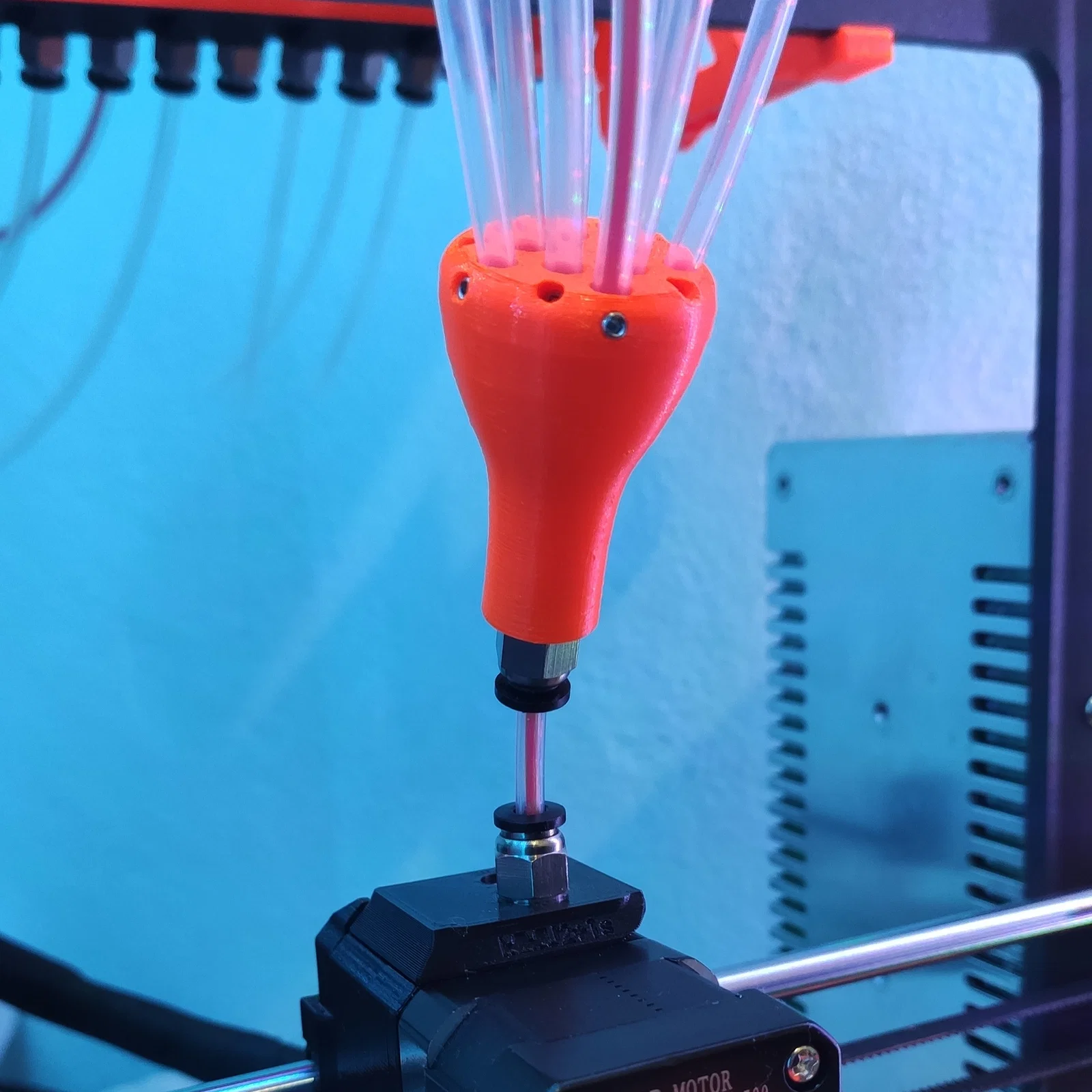

Đây là bản remix của Mini Splitter v2 for MMU2+1s mod được chỉnh để dùng đầu nối PC4-01 fitting ở giữa splitter và extruder.

Ý tưởng của mod này là để giảm lực căng trên cụm X carriage do có tới 10 ống PTFE cắm trực tiếp vào extruder.

Bạn sẽ cần in cả hai part.

1. Splitter: Đây là phiên bản thiết kế cho FDM. In đúng như file được upload, tức là để 10 lỗ hướng xuống mặt bàn in (facing the bed). Không cần support. 3 perimeters. Infill 15%. Khuyến nghị in layer height thấp (0.15 hoặc thấp hơn) để bề mặt bên trong splitter mượt nhất có thể.
2. fs-cover: Cài đặt in giống như file gốc từ Prusa.

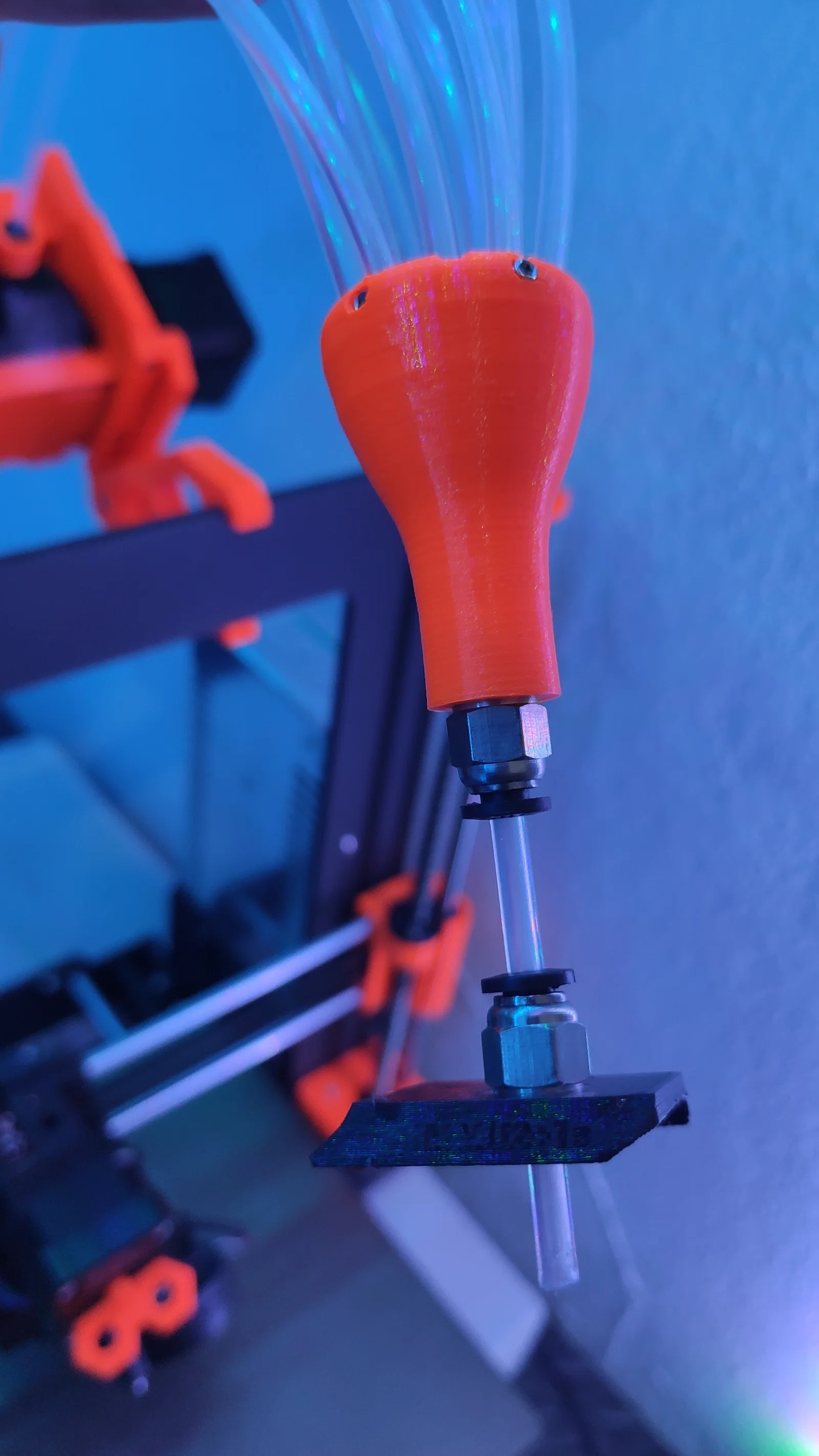

Bạn sẽ cần một đoạn ống PTFE để nối hai part. Chiều dài khuyến nghị 70mm. Khuyến nghị dùng PTFE 2,5/4 (đường kính trong/ngoài) và vát mép (chamfer) ở cả hai đầu.

Firmware cho board MMU bạn có thể lấy ở đây:

https://github.com/gonchogsm/MMU2-1S_Firmware/releases/tag/PC4-01_v1.0

Phần còn lại làm y như bản gốc tại: Cần set screw M3x3mm hoặc lớn hơn để cố định PTFE vào splitter (mỗi ống PTFE 1 con, tối đa 10).
