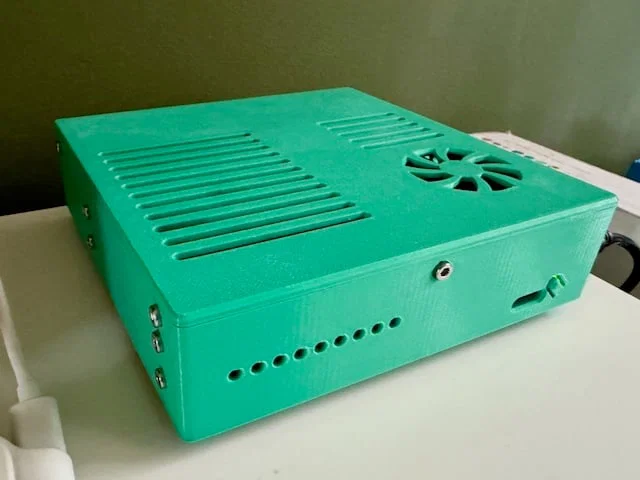

NAS Raspberry Pi 5 Dual HDD

Đây là phiên bản mới của dự án dual HDD NAS 2021 của mình.

Có gì mới?

Thiết kế xoay quanh Raspberry Pi 5:

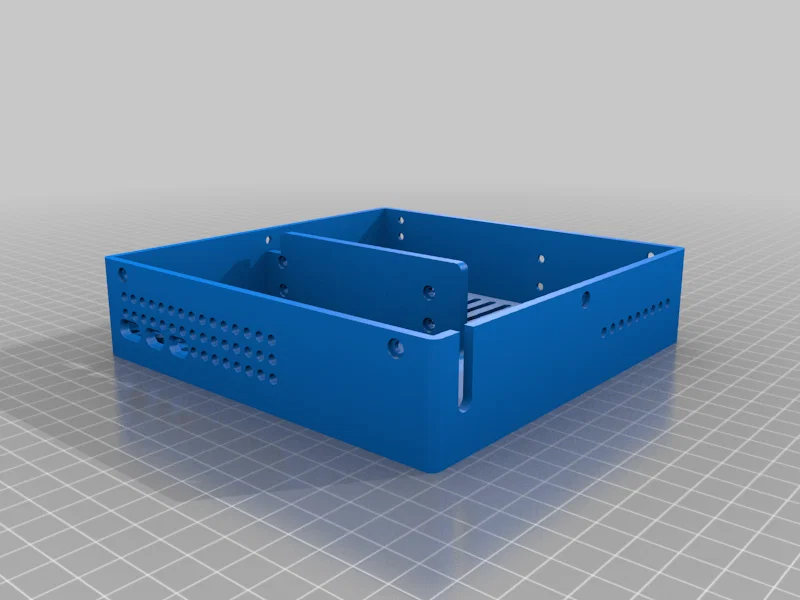

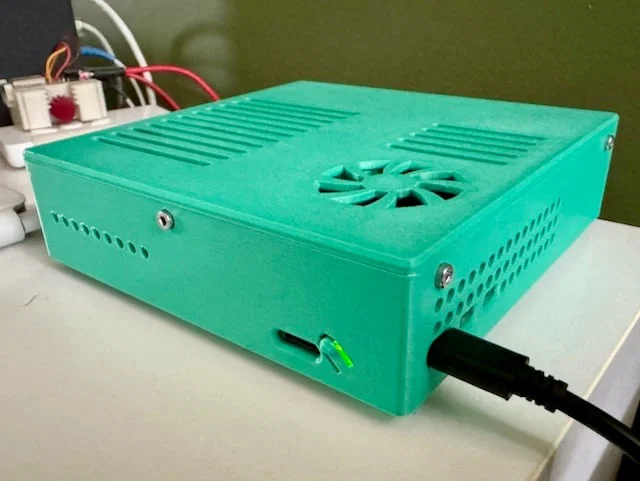

• Bố cục cổng kết nối khác với Raspi 4 nên mình canh chỉnh để mọi thứ thẳng hàng, tận dụng được tất cả connector có sẵn, bao gồm cả khe thẻ SD, để bạn có thể đút/rút thẻ mà không cần mở hộp.

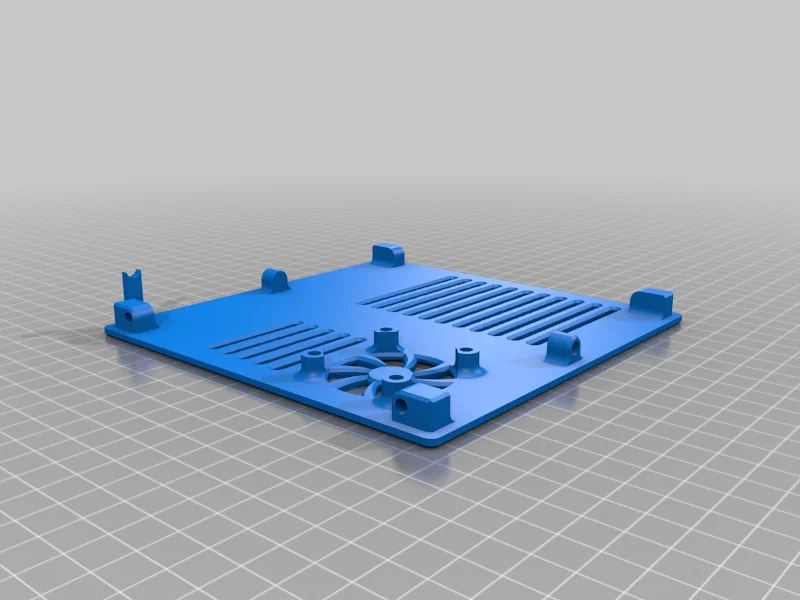

• Pi 5 có sẵn cổng quạt và quản lý quạt để tản nhiệt tốt hơn. Thiết kế có tận dụng điểm này, bạn có thể gắn một cái quạt tương thích để giúp giữ cho phần điện tử mát hơn.

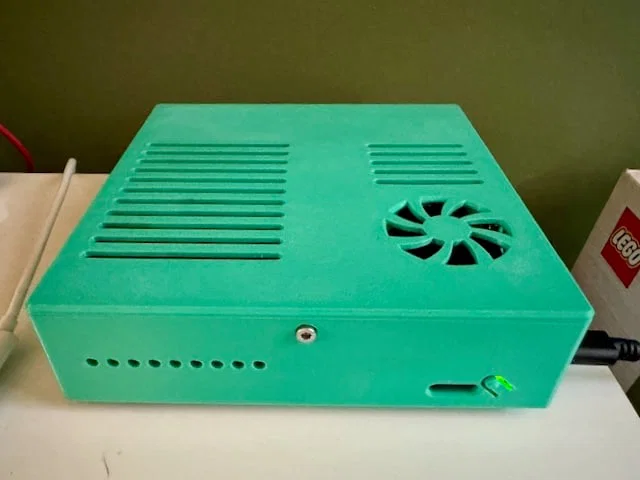

• Pi 5 có nút nguồn để bật/tắt bo mạch. Trên mặt trước của hộp có tích hợp một nút bấm mềm (flexible) để bạn dùng được nút này.

Ngoài ra:

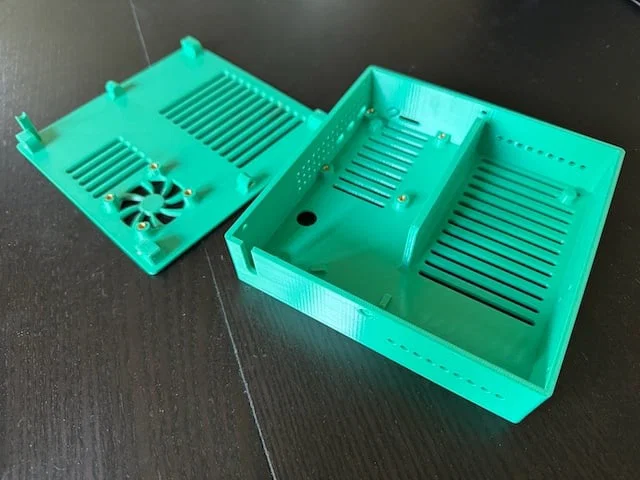

• Thiết kế chắc chắn hơn. Lắp ráp dùng brass inserts và ốc M3. Không còn vặn ốc trực tiếp vào nhựa. Bạn có thể tháo/lắp nhiều lần mà không sợ bể hay lỏng chi tiết.
• Việc lắp ráp dễ hơn nhiều, vì mình dành khá nhiều thời gian để đảm bảo bạn có thể đưa tua vít vào mọi vị trí cần thiết.
• Mình còn chừa một lỗ đặc biệt ngay dưới đầu nối ethernet để bạn bấm nhả (unclip) được mà không cần tháo Raspberry Pi ra, khi cần.

Danh sách linh kiện:

• PETG
• Ốc M3 inox đầu lục giác chìm (Hex Socket Head Cap screws): 4 con M3x10mm để bắt quạt vào nắp, 8 con M3x6mm để bắt 2 ổ SSD 2.5" ở hai bên cradle, 4 con M3x4mm để bắt Raspberry Pi 5 vào đáy cradle.

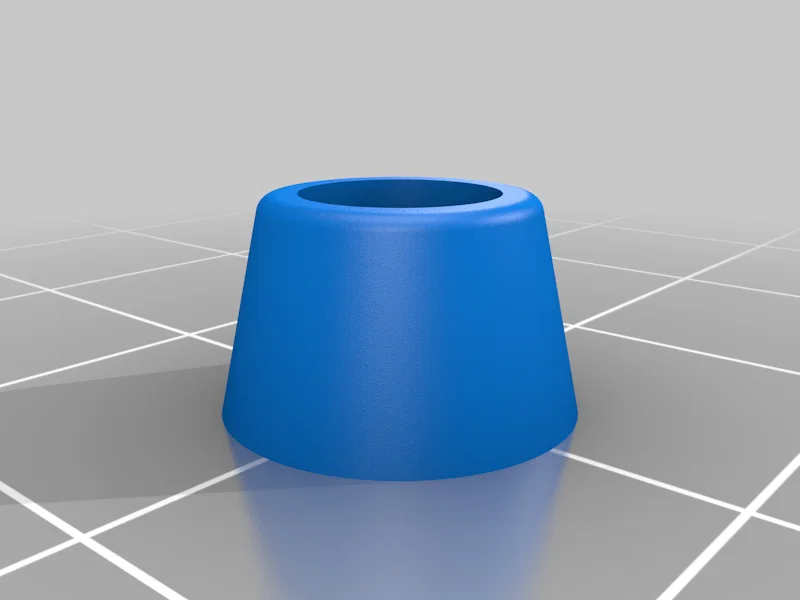

• 16 brass threaded inserts M3 (dài 5.7mm, đường kính đế 4.6mm): 4 cái cho Raspberry Pi, 4 cái cho quạt, 4 cái cho chân đế (dưới cradle), và 6 cái cho nắp để bắt nắp vào cradle.
• Một Raspberry Pi 5
• 2 ổ cứng SATA HDD (nhưng bạn cũng có thể chỉ dùng 1 ổ)
• 2 sợi cáp SATA USB thật ngắn, đầu connector mỏng; mình dùng mẫu của Sabrent (Sabrent USB 3.0 to SATA cable)
• Một vài heatsink và một cái quạt cho Pi (ví dụ như cái này)
• 1 sợi cáp ethernet
• 1 bộ nguồn. CẢNH BÁO: Raspberry Pi 5 có thể cấp điện cho HDD nhưng chỉ khi bạn dùng bộ nguồn 27W xịn. Nếu không, bạn sẽ gặp nhiều lỗi, như một hoặc cả hai ổ không mount được hoặc thỉnh thoảng bị “biến mất”...

Lắp ráp

Khá đơn giản nếu bạn làm đúng thứ tự. Mình có làm video hướng dẫn cách lắp ráp ở đây.

Nói thiệt, phần khó nhất là lúc bạn phải “gấp” dây cáp để nó nằm gọn trong cradle và cắm vào cổng USB mà không bị vướng đường đi của cáp ethernet. Cứ bình tĩnh và cẩn thận. Mình làm được thì bạn cũng làm được!

Thiết lập in (Print Settings)

Printer Brand:

Prusa

Printer:

i3 MK4

Rafts:

No

Supports:

No

Resolution:

0.2

Infill:

15%

Filament: eSun PETG xanh lá đặc

Ghi chú:

Mình dùng PETG ở đây vì 2 lý do:

* nó ít bị ảnh hưởng bởi nhiệt hơn PLA (Raspberry nên được giữ mát ở mức vừa phải nhưng bên trong vẫn hay trên 50°C... mình không muốn mạo hiểm) * nó ít giòn hơn PLA và cái nút bấm phía trước cần hơi mềm dẻo một chút
