Vỏ/Hộp Simple REX-C100 (Housing/Enclosure)

Nhớ đừng siết ốc quá chặt vì có thể làm gãy cái trụ ở nắp đáy, mà thật ra cũng không cần siết tới mức đó.

Xin chào!

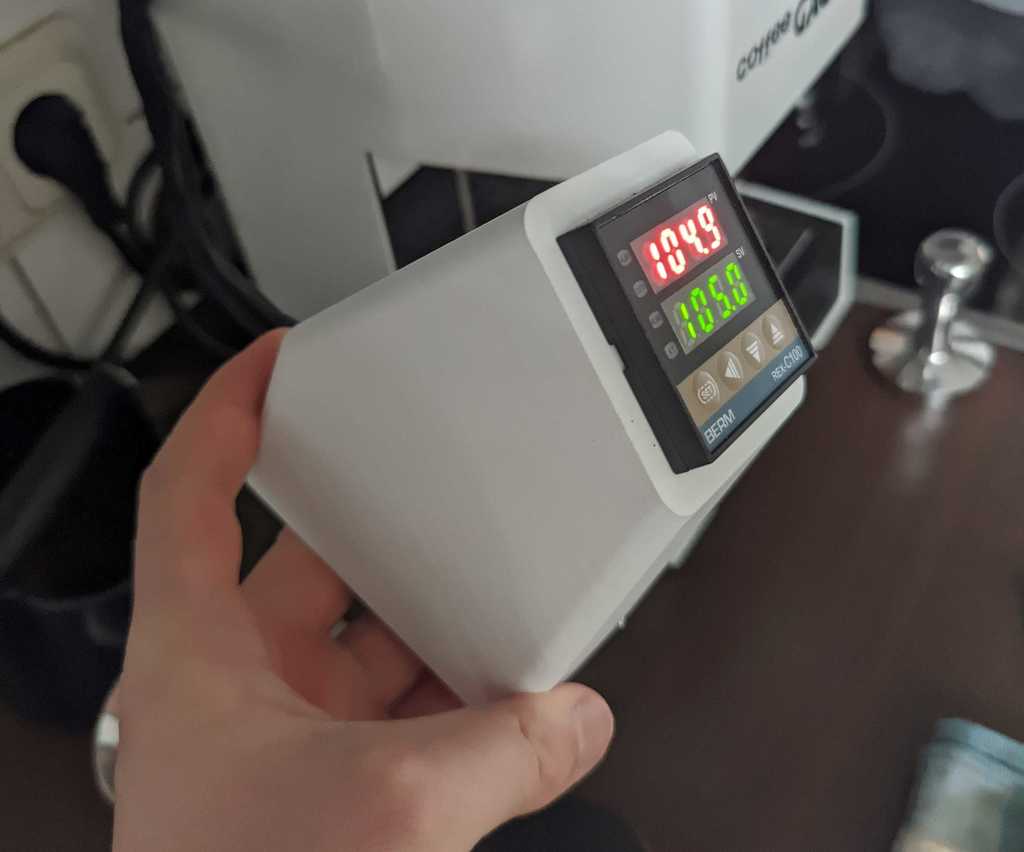

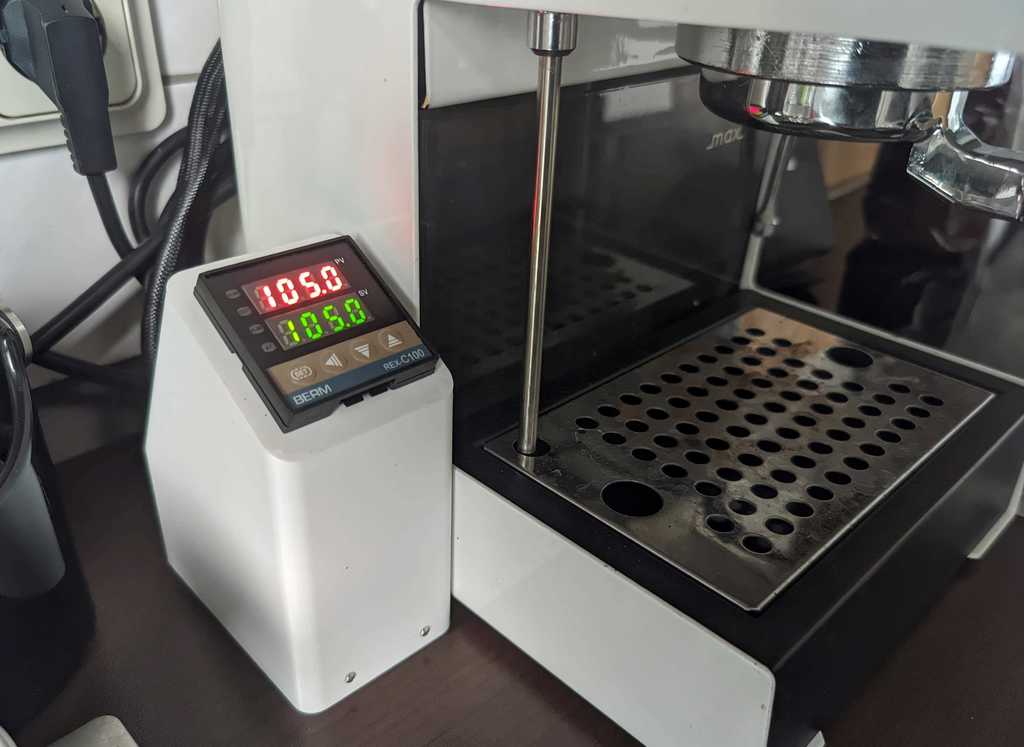

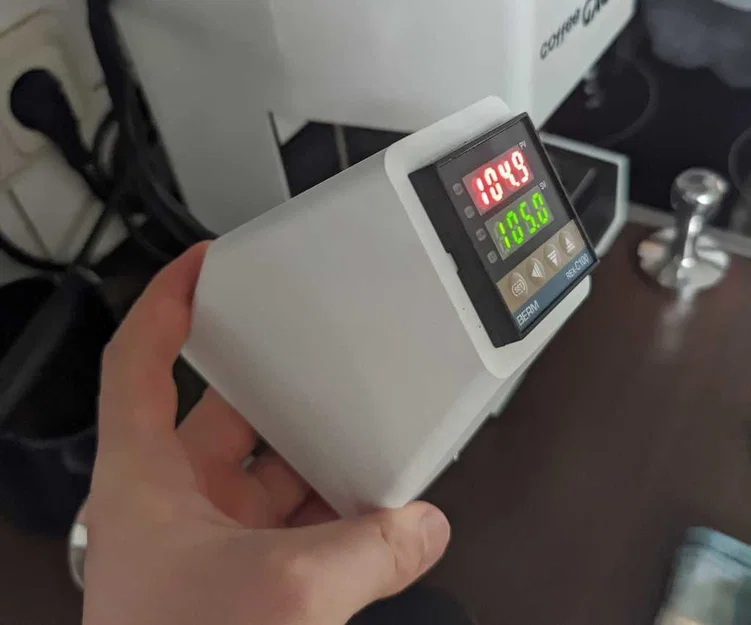

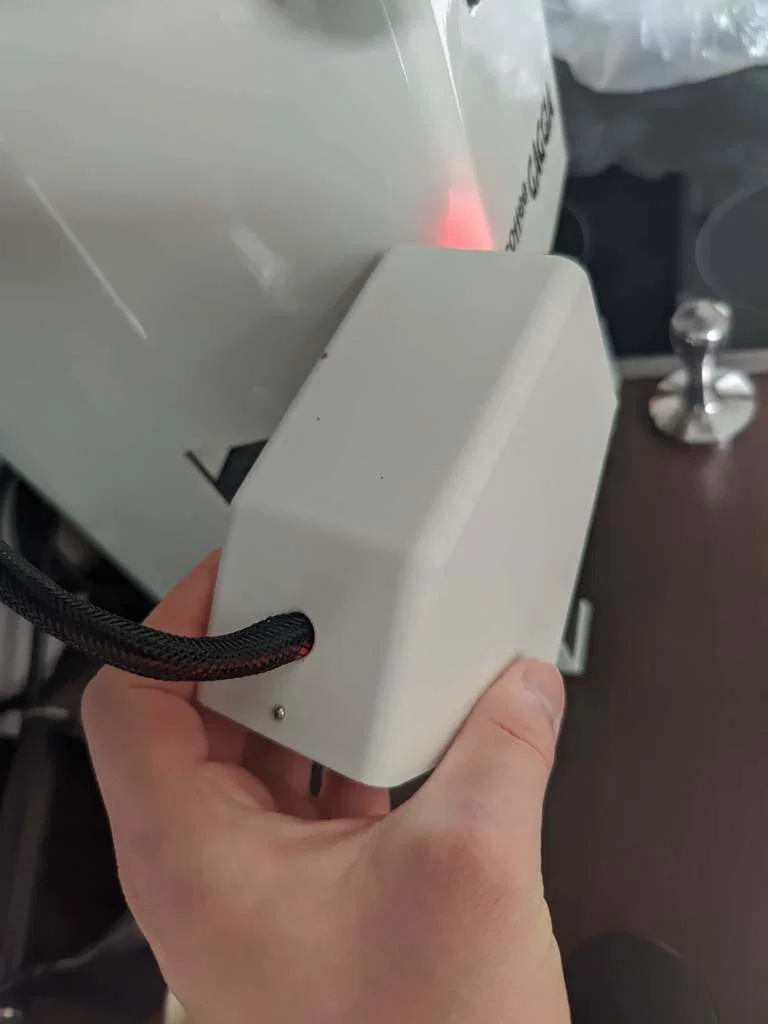

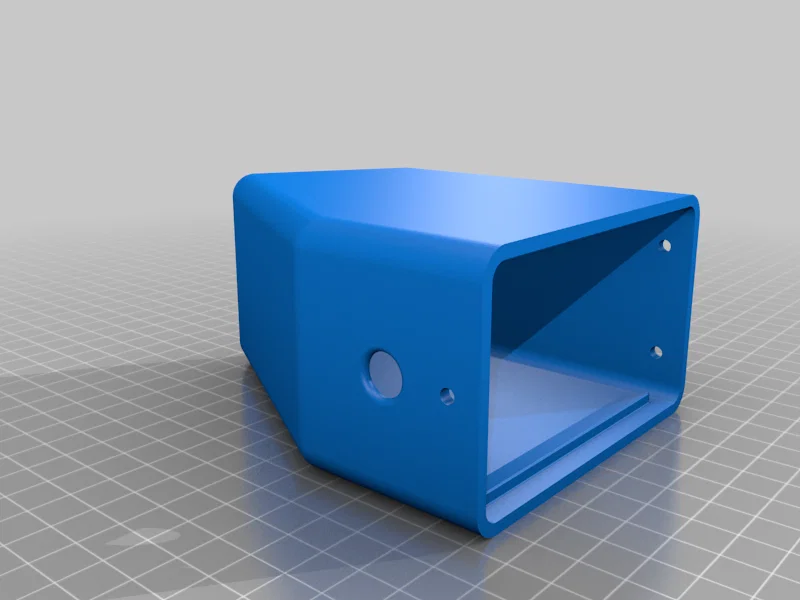

Mình đang tìm một cái hộp đơn giản cho bộ điều khiển PID REX-C100 để đặt cạnh máy pha cà phê (Gaggia Classic) của mình, nhưng đa số mọi người lại treo/dán bộ điều khiển lên hông máy. Mình rất thích ý tưởng để PID như một “bảng điều khiển” riêng, nên mình thiết kế một cái housing đơn giản để đặt nó trên mặt bàn cạnh máy.

Một điểm mình thấy hơi bất tiện trong thiết kế này là khi bạn đã siết chặt PID bằng cái plastic frame thì rất khó nới ra lại, vì khả năng tiếp cận bị chính cái enclosure che mất. Vì vậy: 1) đặt plastic frame vào trong housing trước khi đi dây, và 2) nhớ kiểm tra mọi thứ hoạt động ổn trước khi siết PID, vì kiểu này gần như “dùng một lần” :-D

Nếu ai dùng mẫu này thì mình rất mong nhận được phản hồi xem thực tế dùng ổn không :-)

Lưu ý quan trọng:

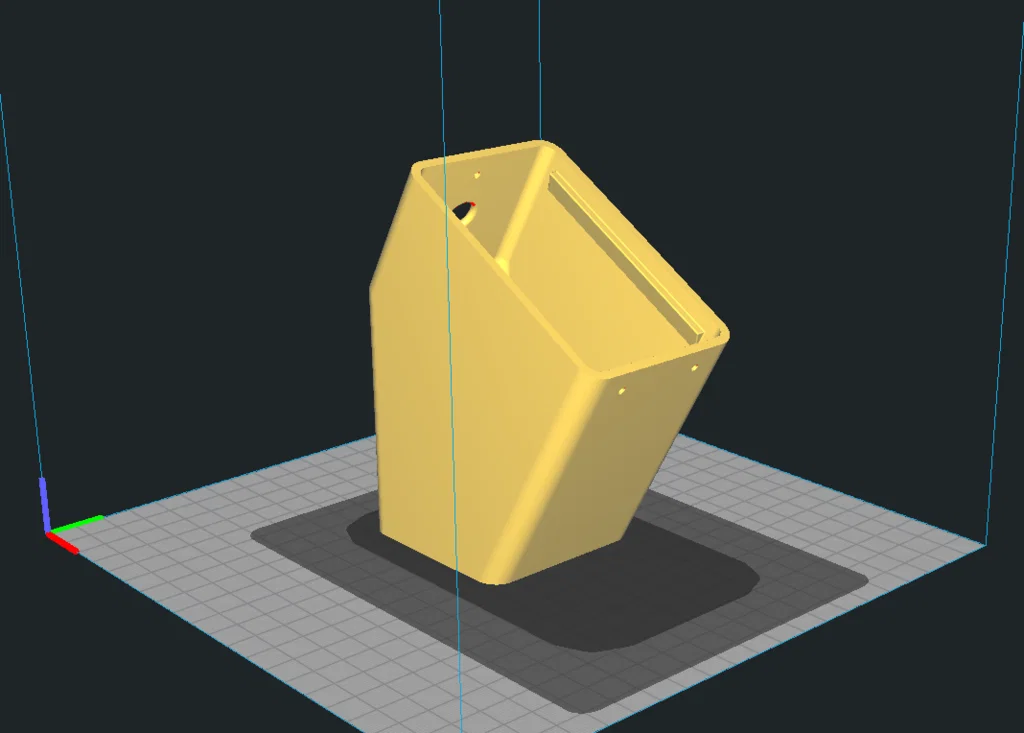

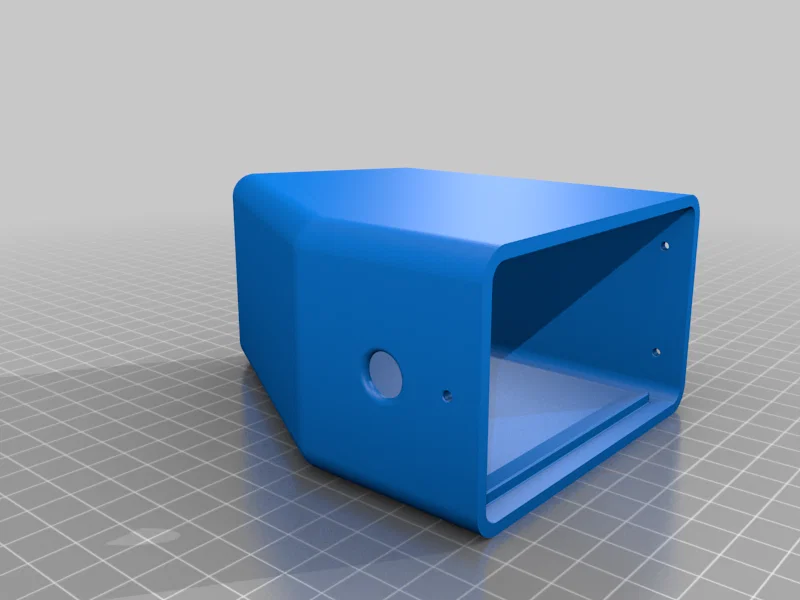

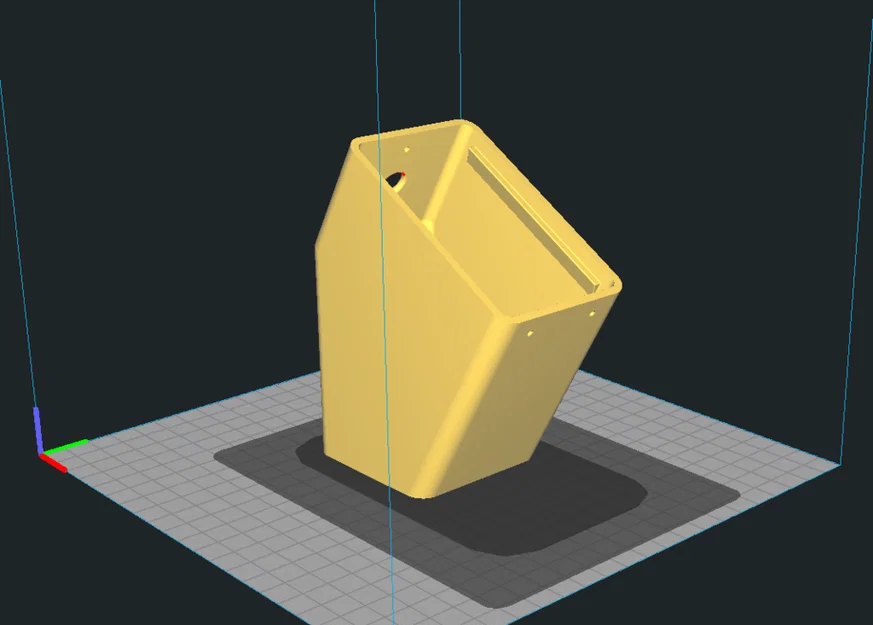

Bạn cần đặt housing lên build plate với phần “mặt trước/face” úp xuống như trong hình chụp màn hình. Mình cũng không biết làm sao để preset hướng này trong Fusion nên… xin lỗi nha.

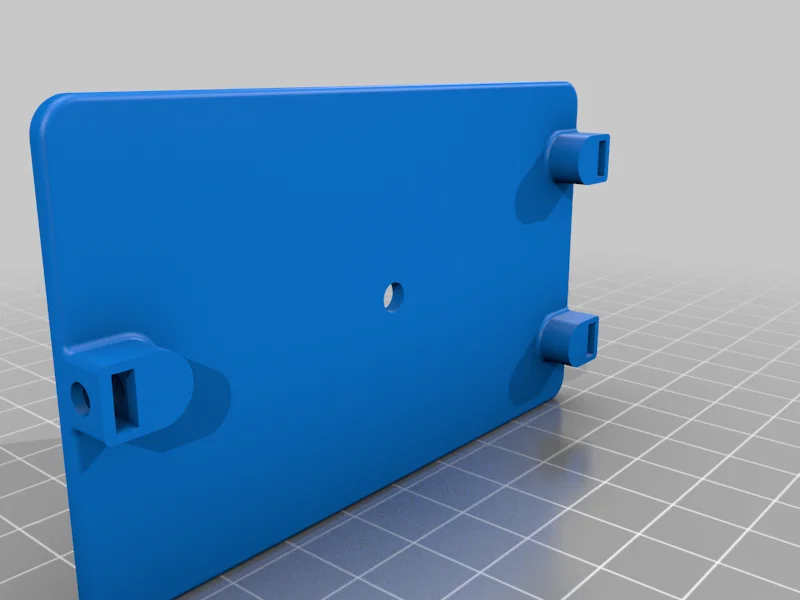

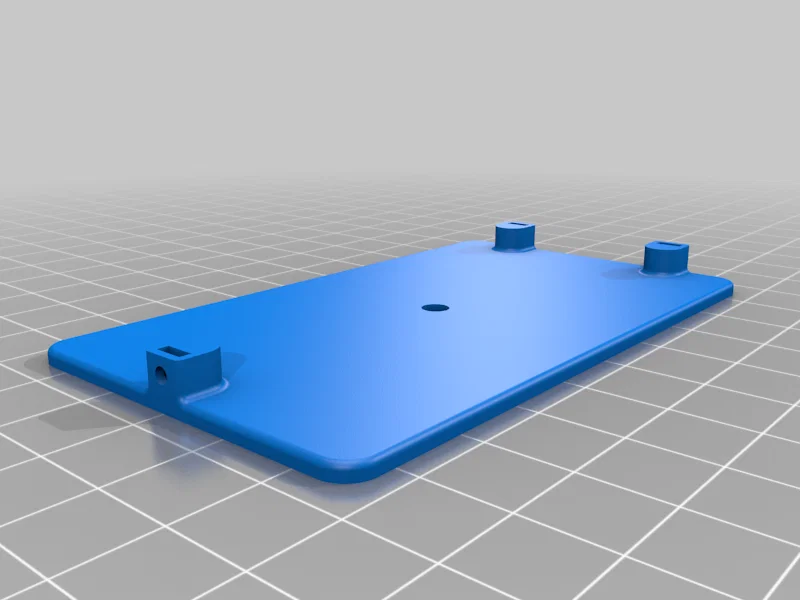

Nắp đáy (cũng như bản thân housing) được thiết kế cho bulông M2 (có rãnh để gài ê-cu và lỗ bắt vít). Vì loại này không phổ biến lắm nên bạn có thể tự chỉnh lại để dùng cỡ lớn hơn, hoặc đơn giản là không in nắp đáy. Trường hợp không in nắp đáy thì bạn có thể bịt các lỗ trên housing để nhìn gọn hơn. Nhưng lưu ý là nếu không có nắp đáy thì phần dưới sẽ lộ điện áp đang cấp (live power), nên mình khuyên thật sự là nên dùng nắp đáy.

Ghi chú thêm: cái lỗ trên nắp đáy chỉ để giúp tháo/lấy ra dễ hơn.

Print Settings

Printer Brand:

Creality

Printer:

Ender 5 Pro

Rafts:

No

Supports:

No

Resolution:

0.2 (có thể lớn hơn nhưng chưa test)

Infill:

10-20%

Notes:

0.2 in mất khoảng 8 tiếng, 0.4 có thể cũng đủ ổn nhưng mình chưa thử.
