Kệ để đồ phòng tắm treo thanh sen – wedge mount – v2.2 1

3 hình

Đồ Gia Dụng

Kệ để đồ phòng tắm treo thanh sen – wedge mount – v2.2

Tác giả AdamZ_433341

Lượt tải
105
Lượt thích
31
Lượt coi
754

File 4 45,9 MB

  • wedge_22mm_v2.2_1777247276.stlSTL · 629,8 KB
  • shelf_22mm_v2.2_-_1st_half_1777247276.stlSTL · 2,6 MB
  • shelf_22mm_v2.2_-_2nd_half_1777247279.stlSTL · 2,6 MB
  • 13h39m_shelf_22_2.1_240C_PETG_1777247280.gcodeGCODE · 40 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#343190
Danh mục
Đồ Gia Dụng
Ngày đăng

Mô tả

Thiết kế dựa trên thanh treo vòi sen đường kính 22 mm. Bạn chỉ cần scale lên/xuống theo đúng đường kính thanh nhà bạn. Mình thấy size phổ biến nhất thường là 22, 25 mm, có thể có cả 18 mm. Nếu mọi người quan tâm thì mình có thể làm sẵn các phiên bản chuẩn cho những size này.

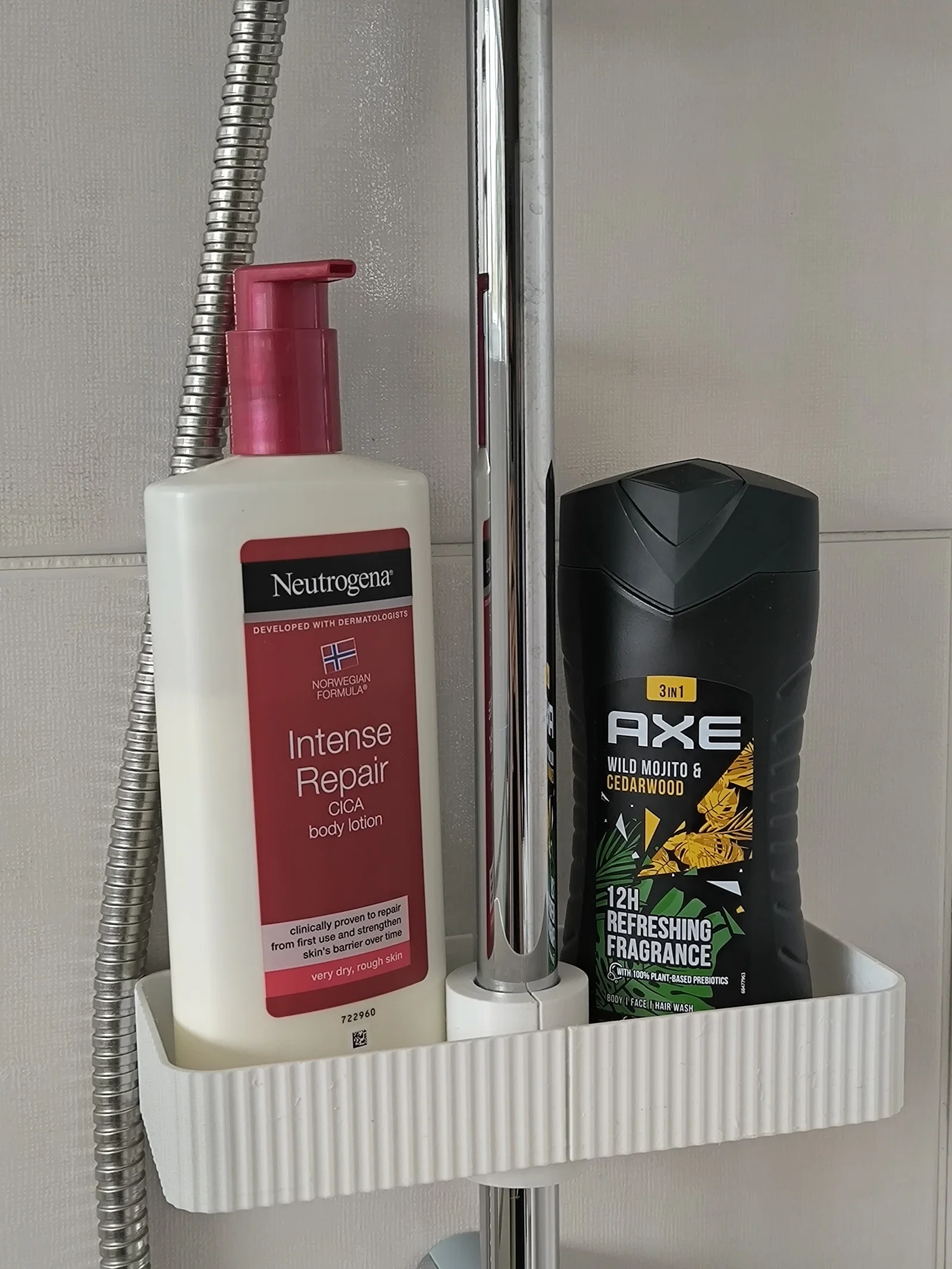

Để được 2–3 chai shampoo/sữa tắm, có thể 4 chai nhỏ. Do thiết kế nên chỉ chịu được tối đa khoảng +10% lớn hơn — lớn hơn nữa thì khi để đầy chai sẽ bắt đầu bị oằn xuống; nếu chai còn nửa thì chắc vẫn ổn.

Từ tâm cột sen tới tường phòng tắm = khoảng cách tối thiểu 43 mm. Kệ sau khi lắp 200 x 85 mm. (cao 35 mm)

Hướng dẫn lắp: Đặt một miếng wedge và một nửa kệ ôm quanh thanh. Sau đó nhét miếng wedge vào lỏng (khoảng nửa chừng) trong một nửa kệ rồi xoay 90°. Cách này giúp nó không rớt ra trong lúc bạn với lấy 2 phần còn lại để lắp hoàn chỉnh. Để đảm bảo độ “bám” lên thanh, nhớ nhét các miếng wedge vào hết cỡ.

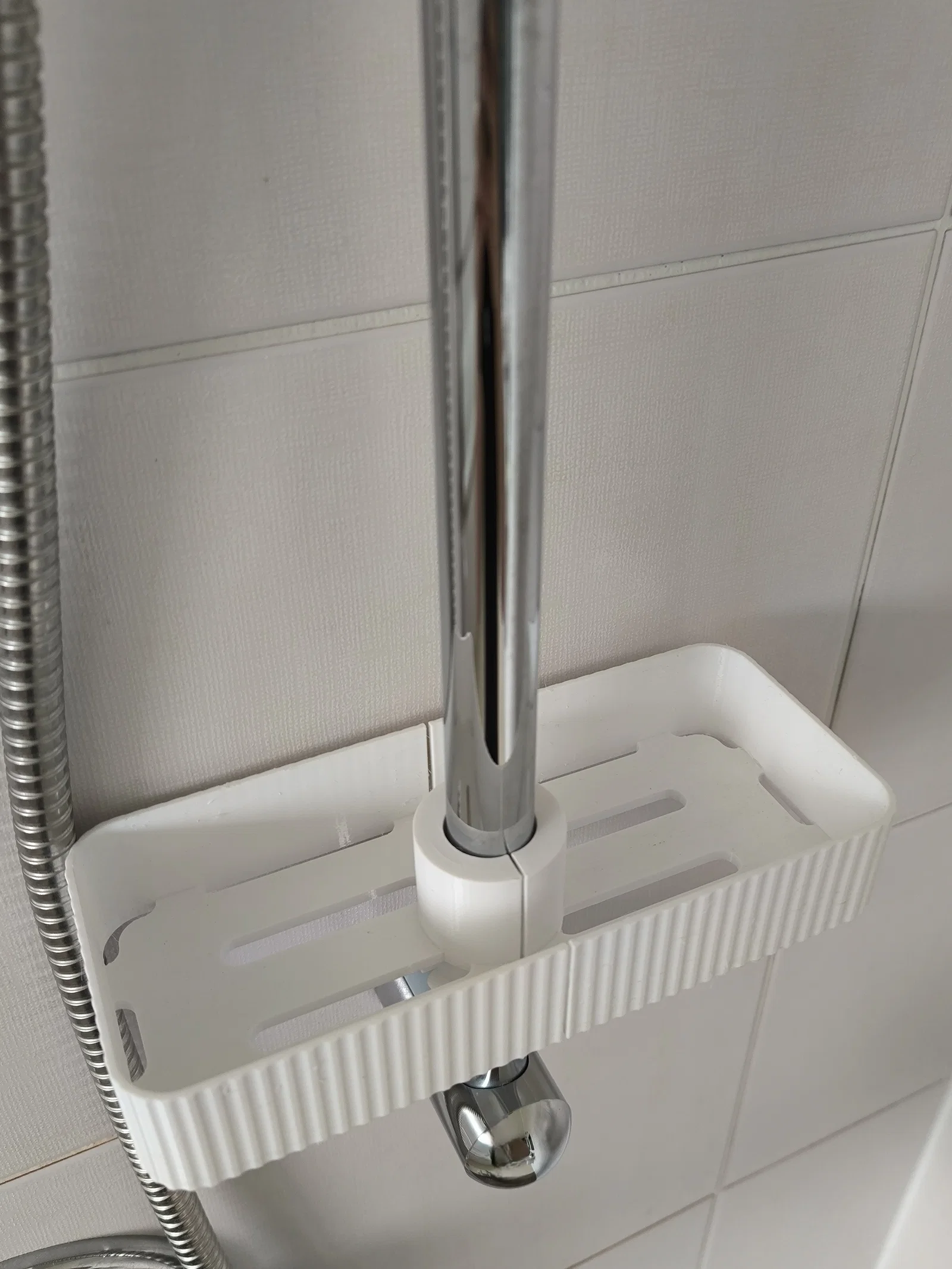

Hình minh hoạ lắp ráp ở dưới :)

Pict. 1

Pict. 2

Chưa nhét wedge hết cỡ!!! (bên dưới)

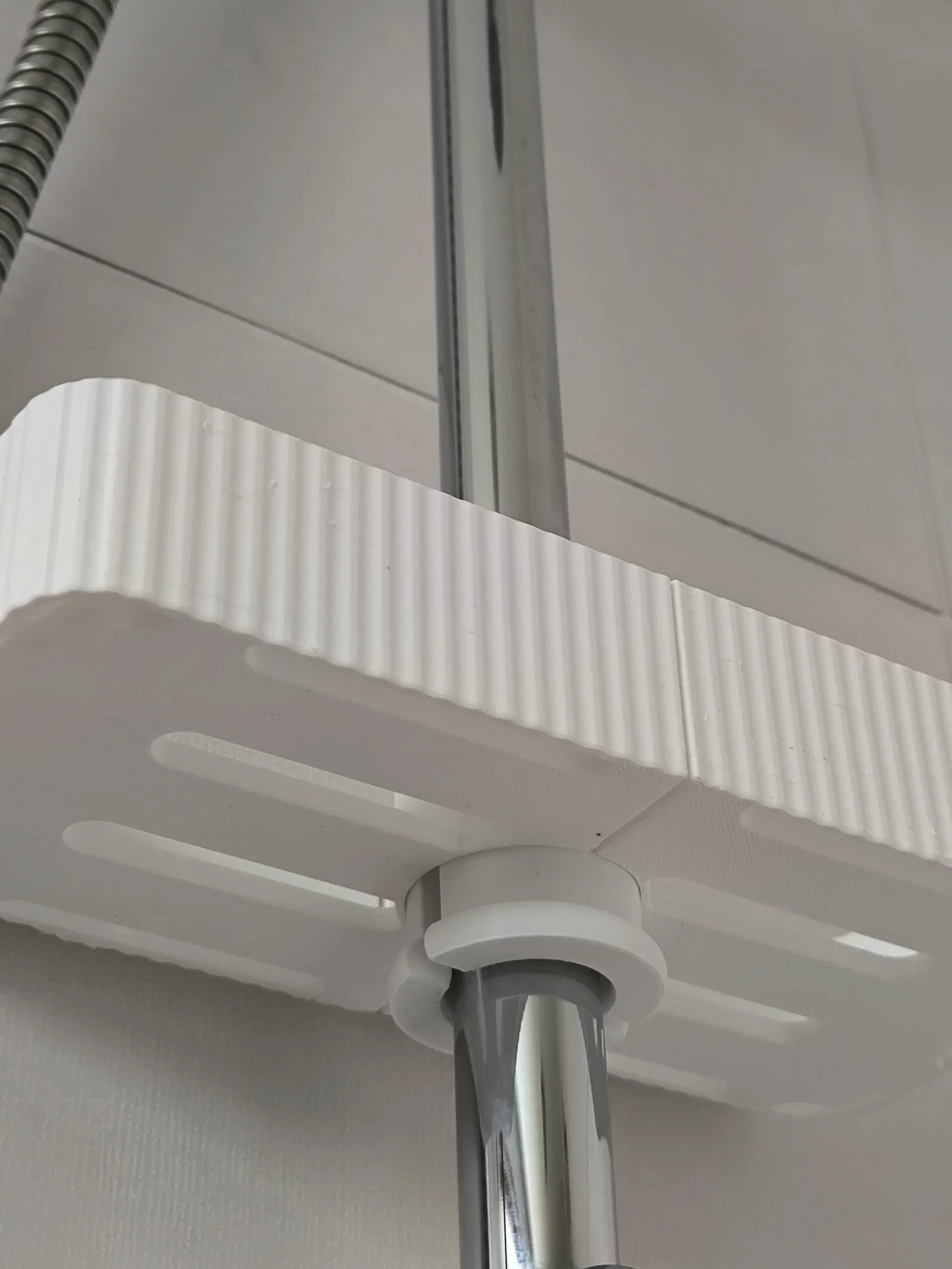

Wedge đã nhét hết cỡ. (bên dưới)

Với v3.x mình sẽ thêm size lớn hơn và tối ưu hơn, cùng kết cấu chắc chắn hơn. Ngoài ra sẽ có thêm 2 kiểu dáng và 2 mẫu thiết kế vách tường mới nữa. Chưa chắc khi nào mình làm, dạo này đang bận. Có thể Q4 2024.

Coi thêm Ẩn bớt

Thông số in

Định dạng
gcodestl
Số file mô hình
4
Tổng dung lượng
45,9 MB
File lớn nhất
40 MB
