Giới thiệu:

Thiết kế dạng module cho phép bạn điều chỉnh nhà kính (greenhouse) theo nhu cầu sử dụng (hướng dẫn chi tiết kích thước ở cuối bài). Sự kết hợp giữa gỗ và các chi tiết in 3D giúp việc này trở nên khả thi.

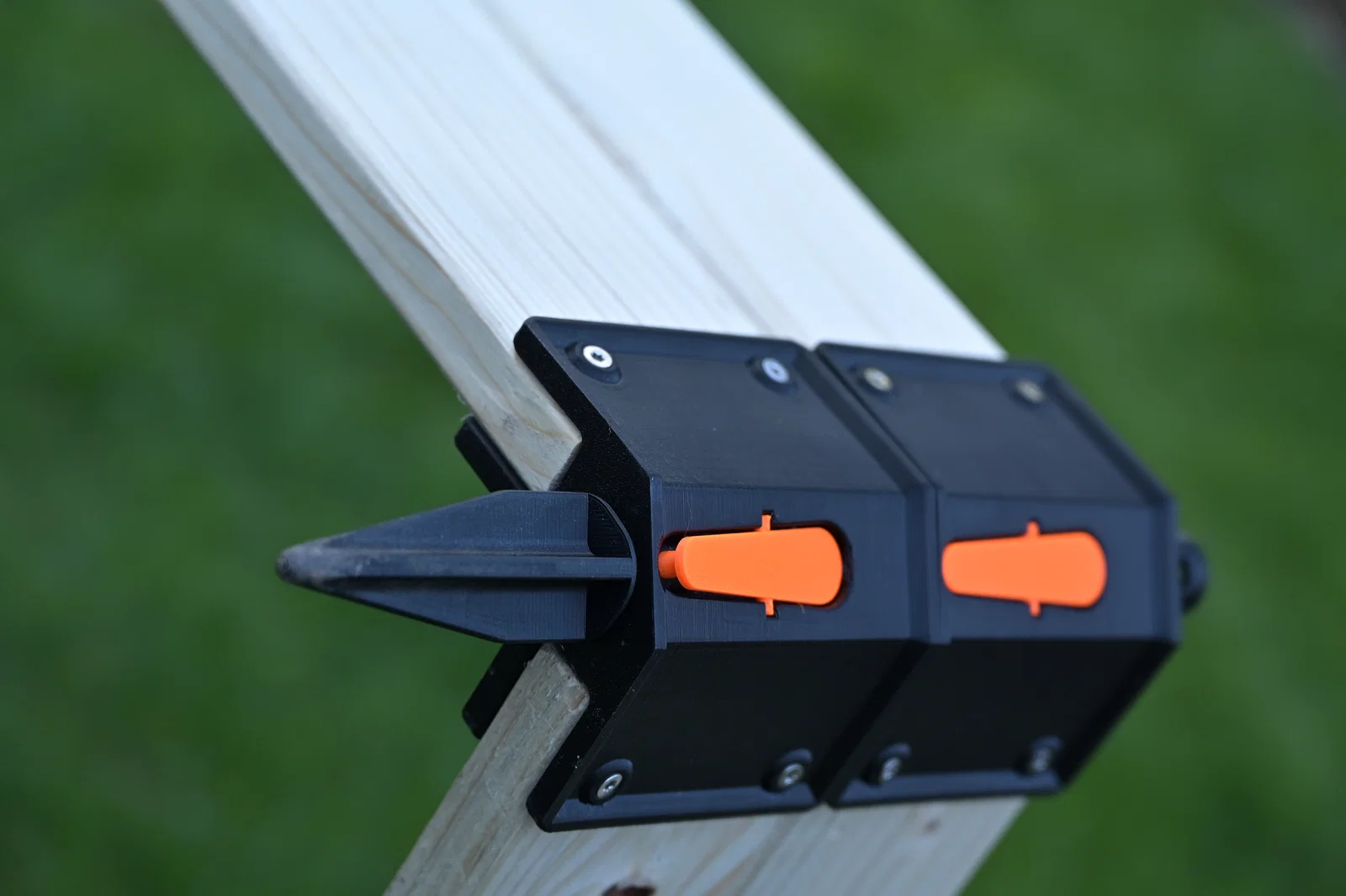

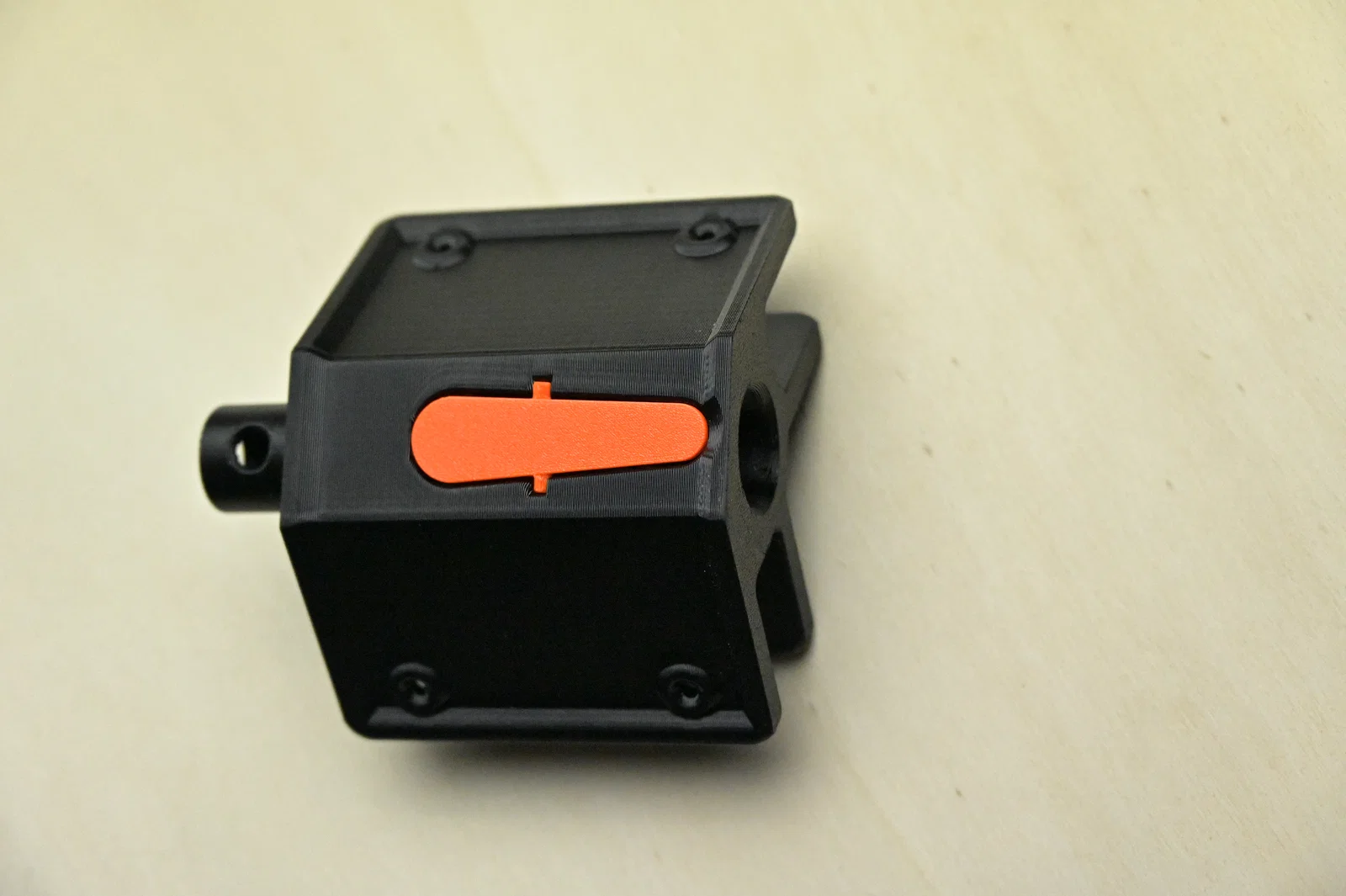

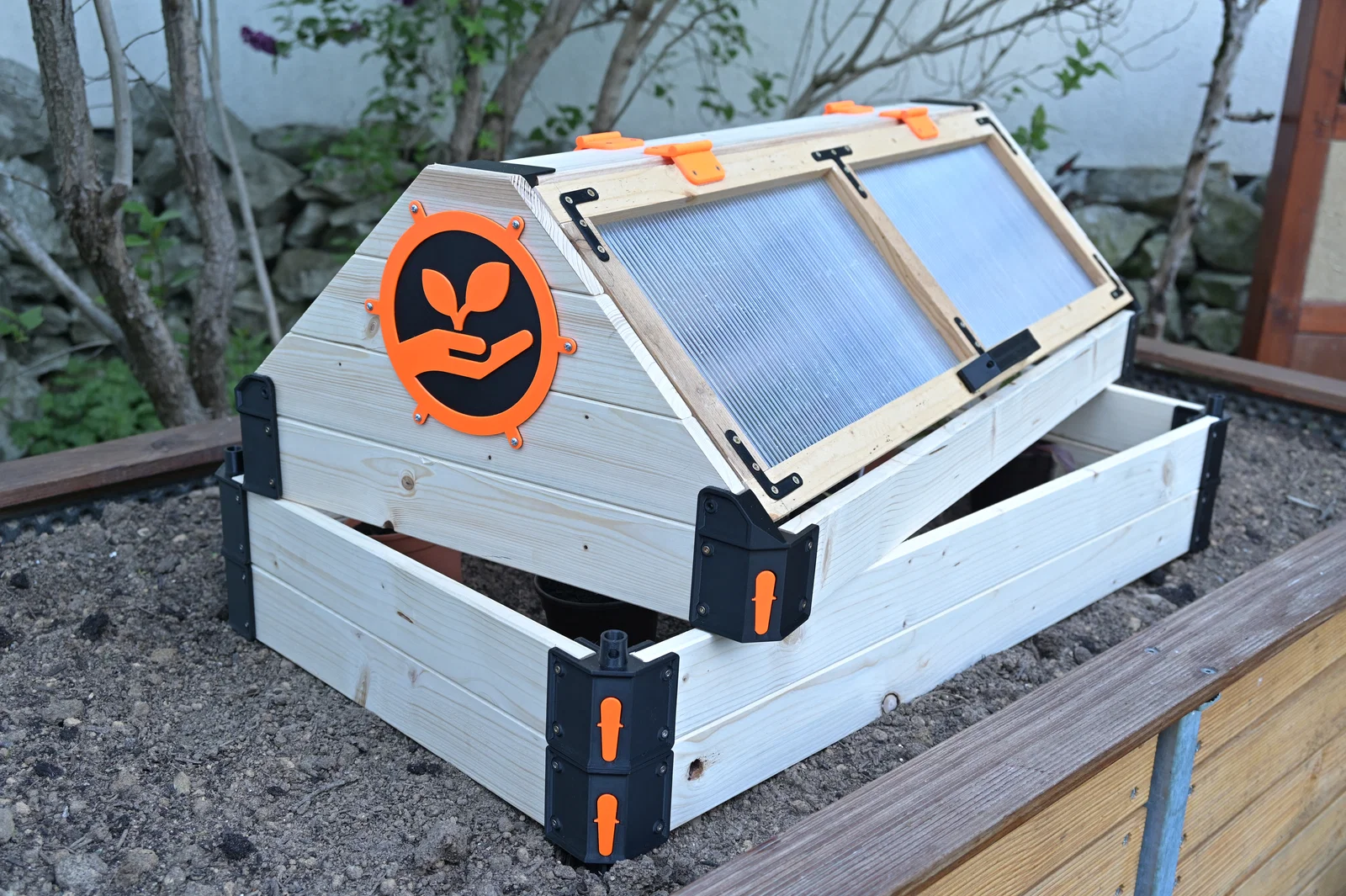

Độ dài của các tấm ván sẽ quyết định kích thước nhà kính của bạn. Các module góc sẽ nối các tấm ván thành một bộ khung. Bạn có thể chồng các khung lên nhau tùy ý. Các khung đơn lẻ được kết nối bằng cơ chế khóa gồm lò xo in 3D và cần gạt (nếu muốn thử nghiệm cơ chế này trước, bạn có thể in các linh kiện trong thư mục test).

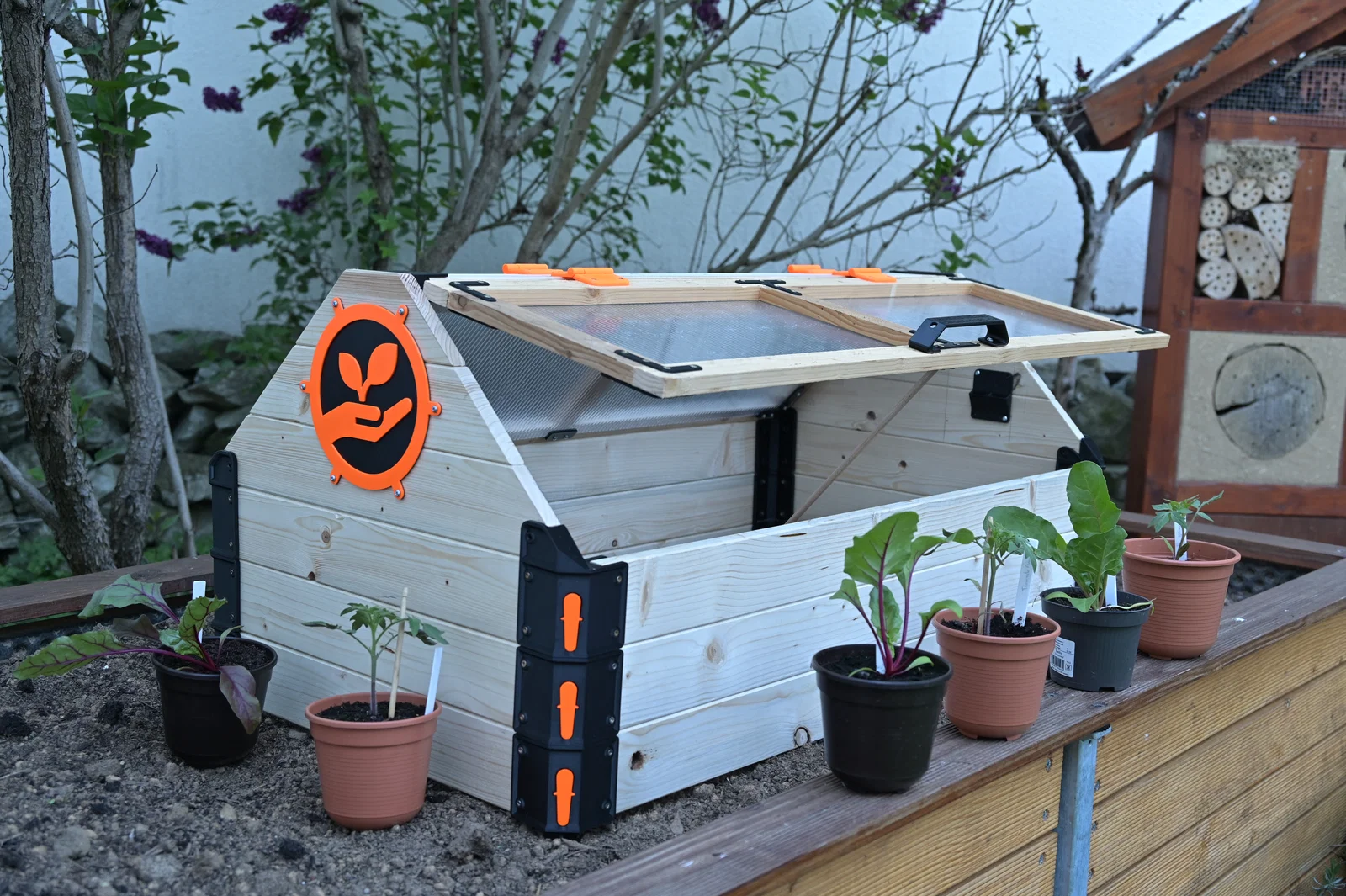

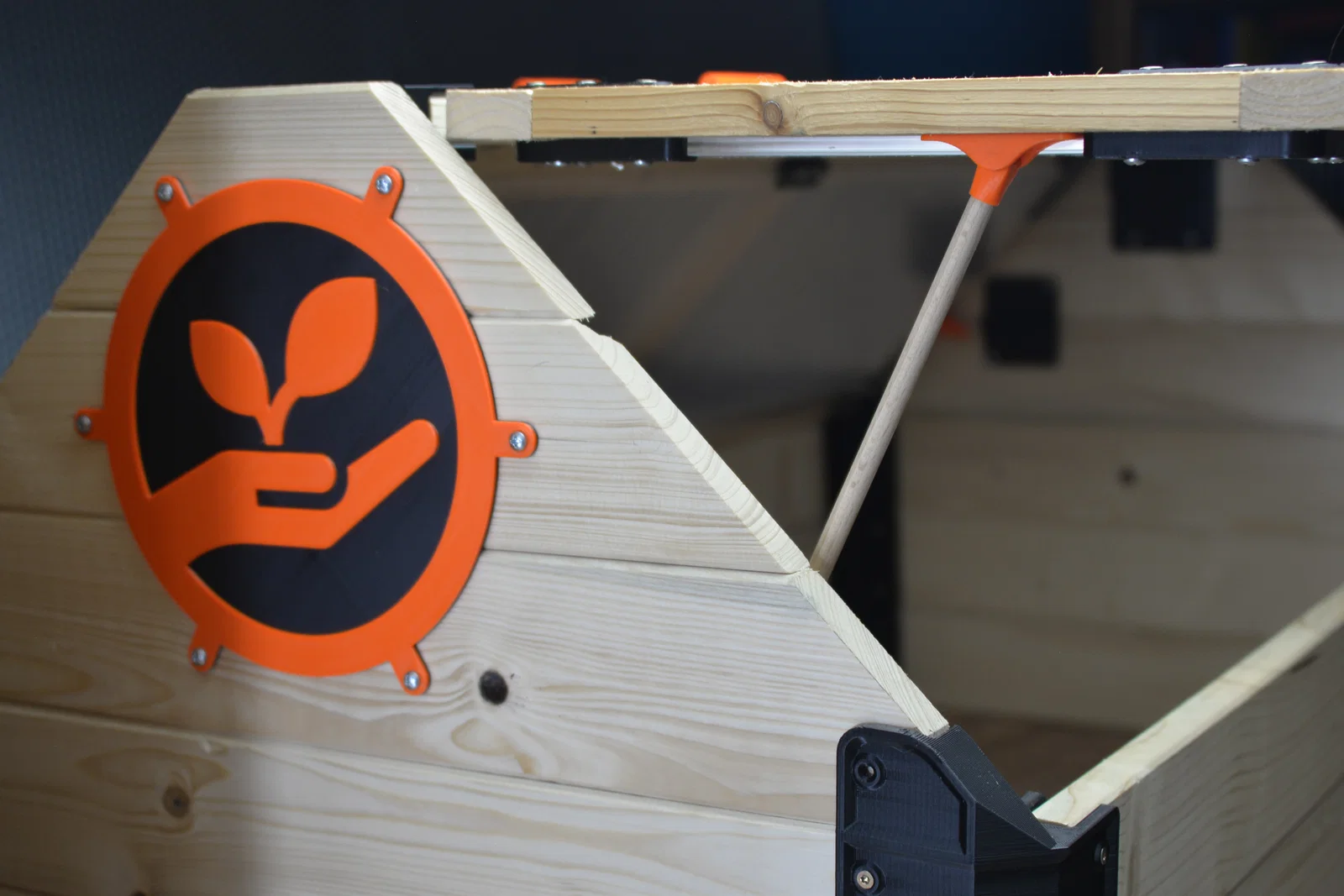

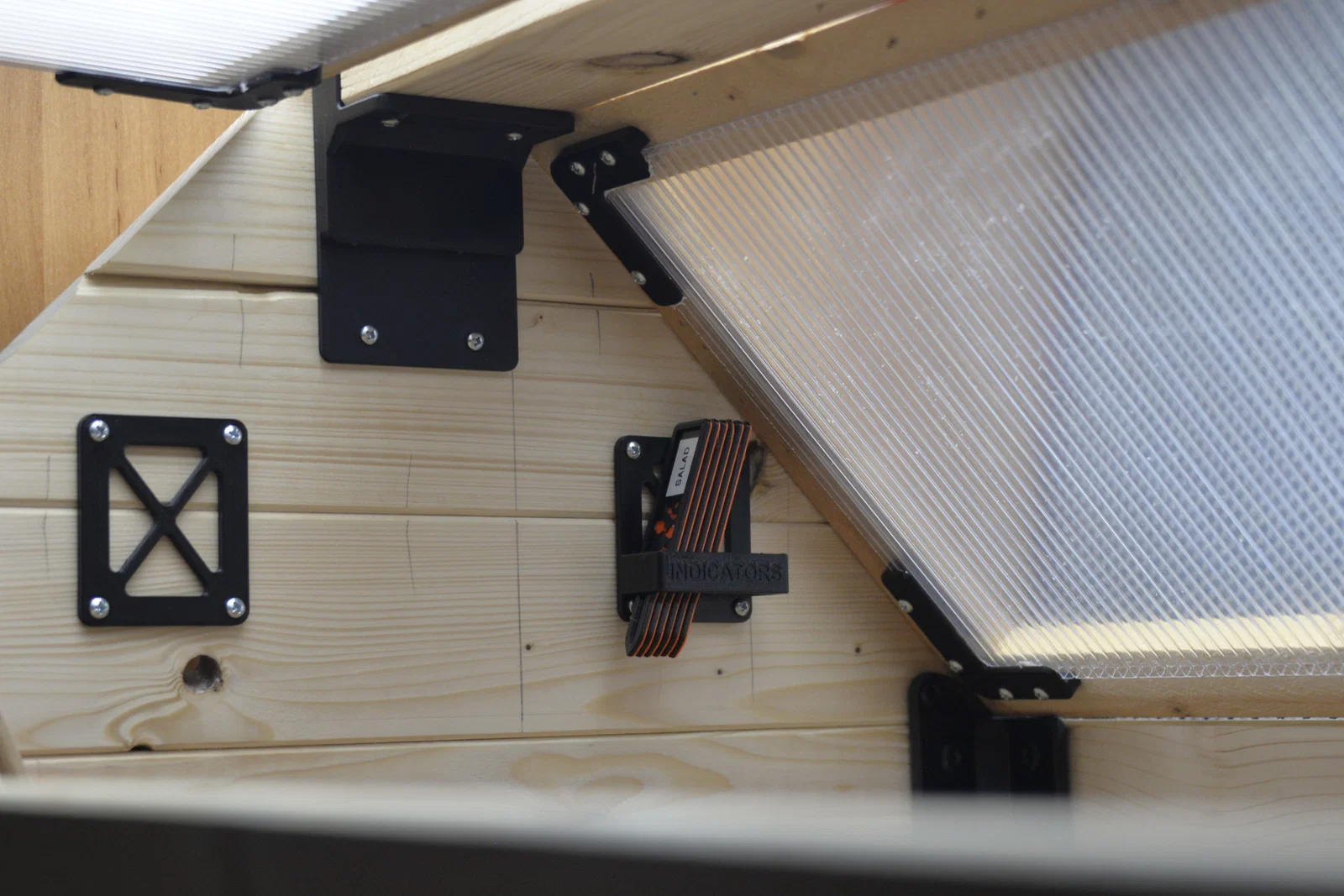

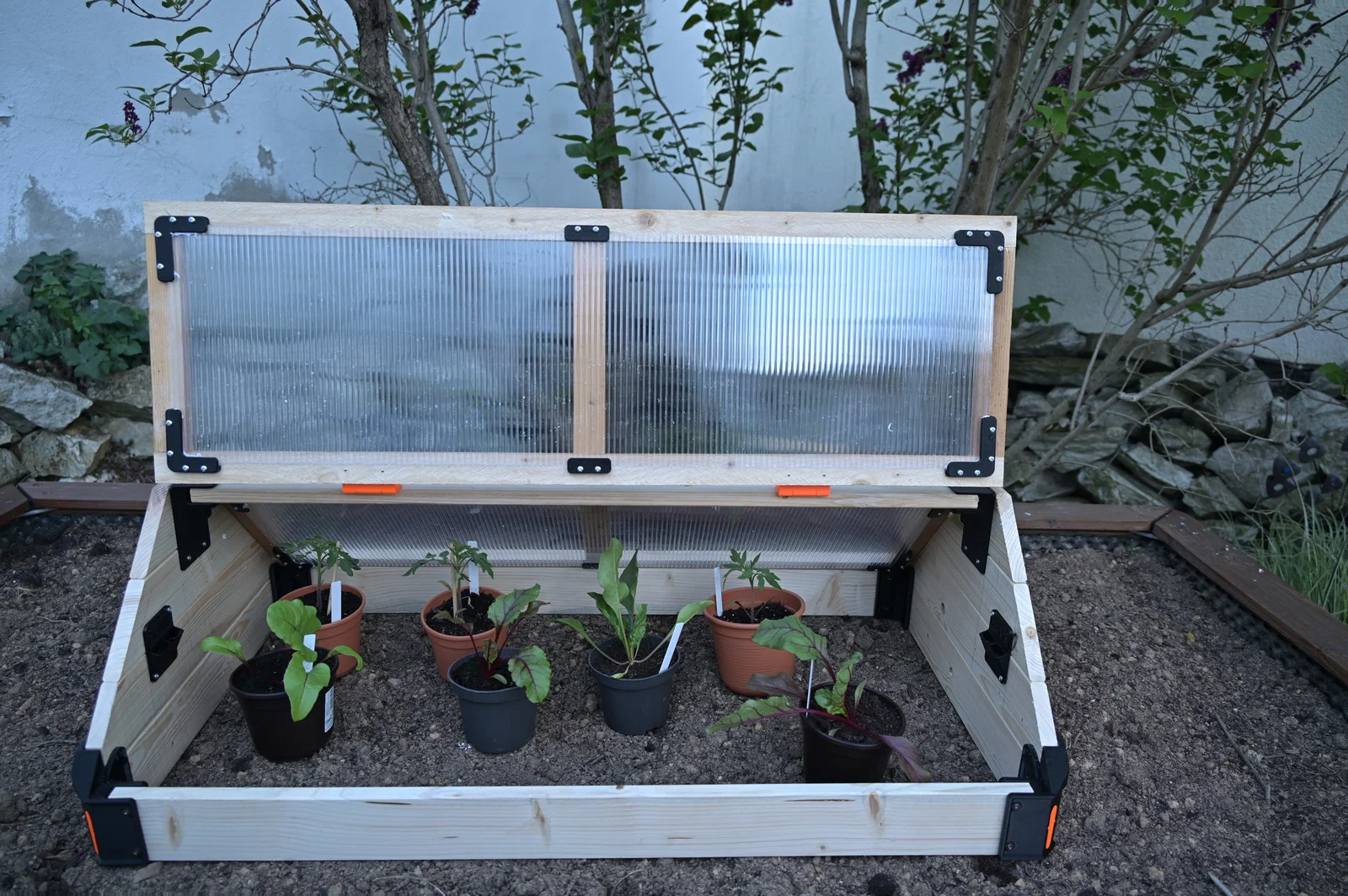

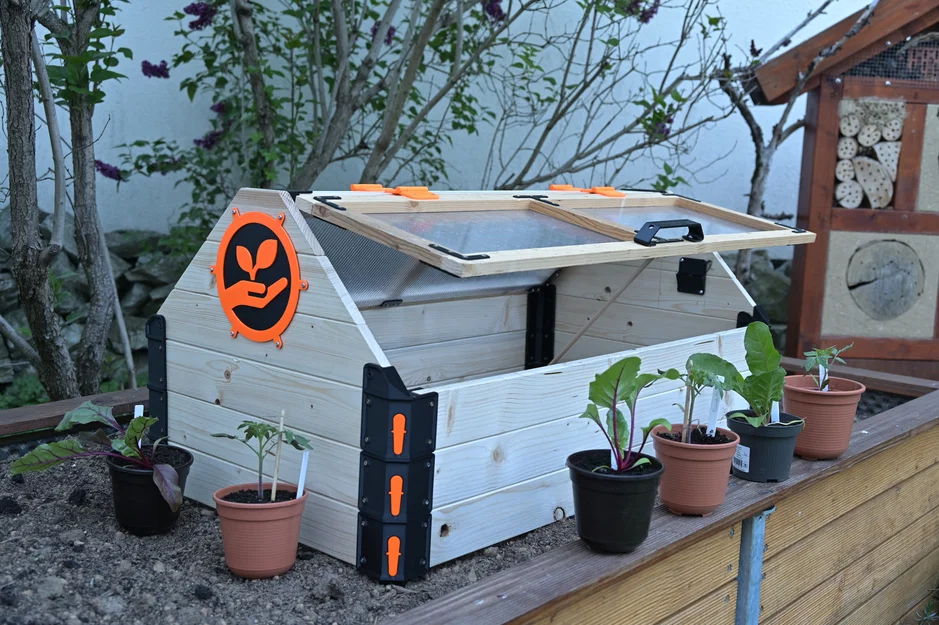

Module cuối cùng bạn có thể thêm là phần mái có thể mở được từ hai phía. Bản lề cũng là chi tiết in 3D và có thể in liền khối. Dung sai khít đảm bảo mái che đóng mở chắc chắn. Thanh ngang được lắp qua rãnh đuôi én (dovetail). Các đầu nối (logo) giúp liên kết các tấm ván ở đầu hồi mái.

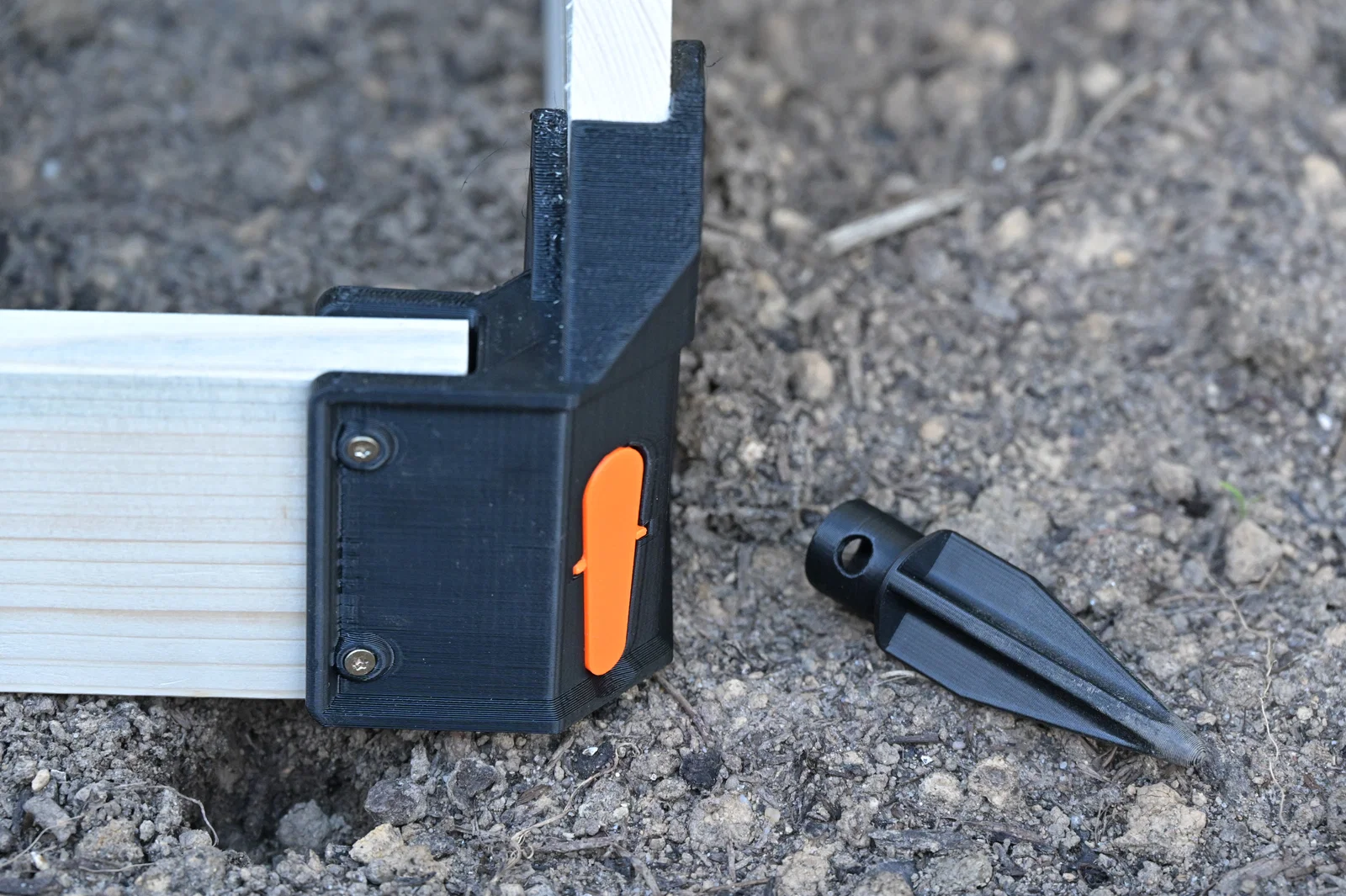

Với các cọc cắm đất, bạn có thể cố định nhà kính chắc chắn trên luống cây. Bạn cũng có thể lắp thêm sàn nếu muốn. Trong tương lai sẽ có thêm khung để đặt nhà kính linh hoạt hơn (hiện tại do thời gian hạn hẹp nên chưa làm xong).

Các tấm ván cho khung có độ cao 80mm, rộng 18mm. Các thanh mái có độ cao 35mm, rộng 16mm. Tôi đã cung cấp toàn bộ file STEP để bạn chỉnh sửa tùy theo trường hợp của mình. Nếu có thắc mắc, đừng ngại nhắn cho tôi nhé!

Sẽ còn nhiều cập nhật sắp tới. Hãy kiểm tra: _DIY GREENHOUSE by KMSChangelog.pdf.

Chúc các bạn in vui vẻ :D

Thân ái, KERLE MAKERSPACE

PS: Nếu thấy hay, đừng quên để lại like hoặc bình luận ủng hộ mình nhé.

Hướng dẫn lắp ráp:

0.0 Cơ bản Lò xo in 3D cần được loại bỏ phần support. Tốt nhất là dùng kìm Knippex để cắt, support sẽ bong ra rất dễ dàng.

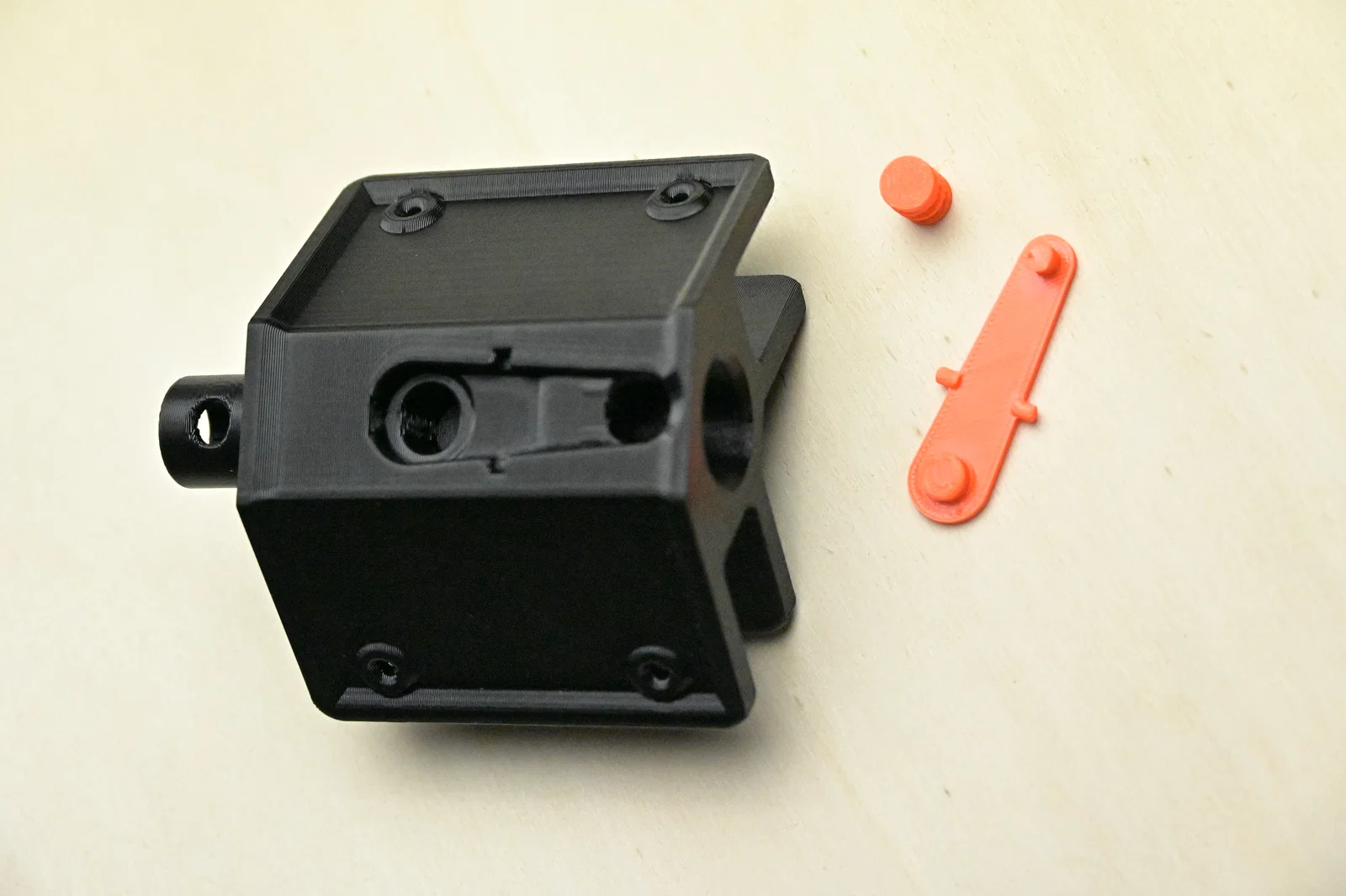

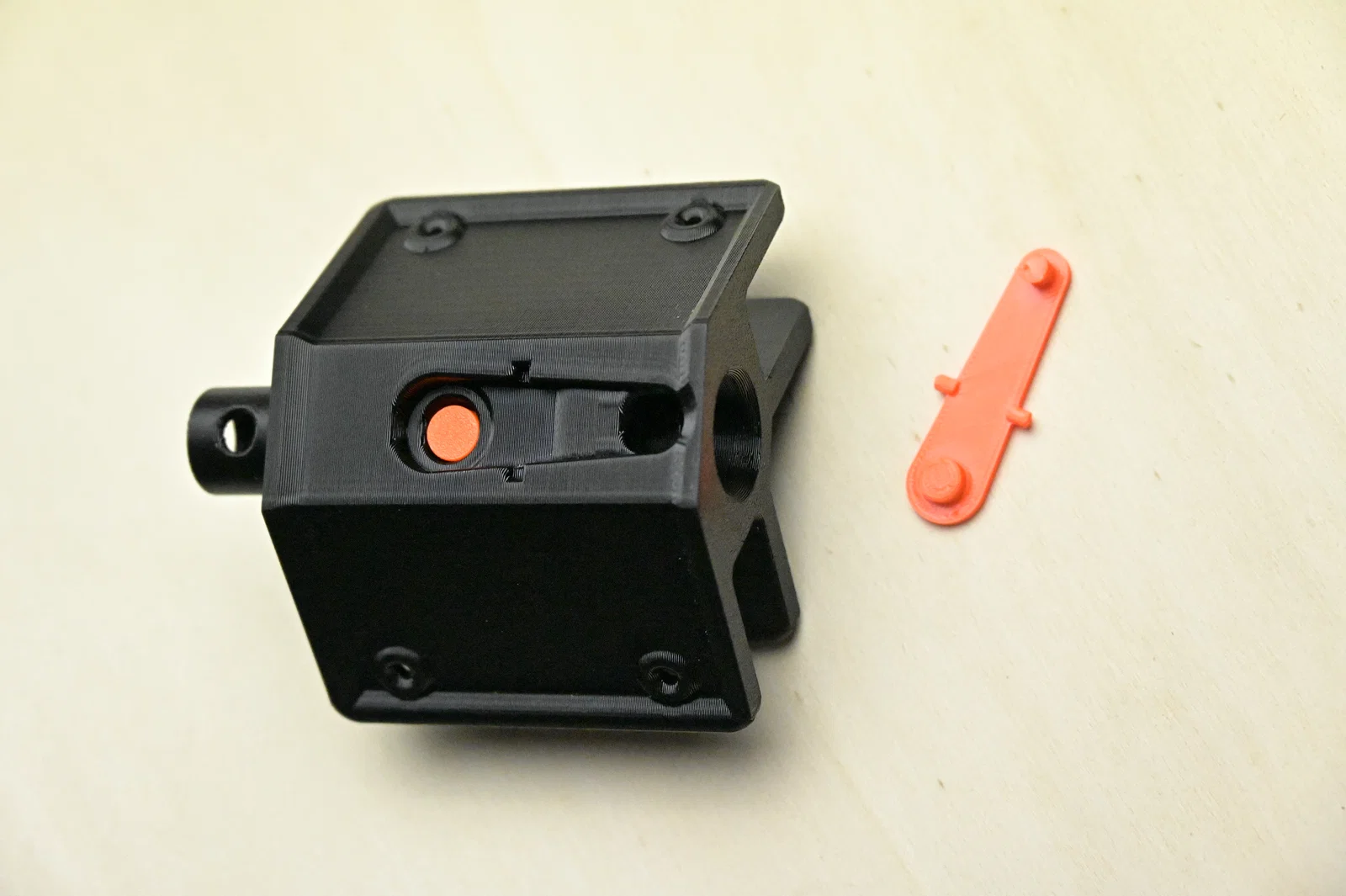

Khi lắp cơ chế khóa, hãy nhét lò xo vào, lắp cần gạt từ bên hông rồi đẩy vào. Cuối cùng, gạt thử vài lần cho trơn tru.

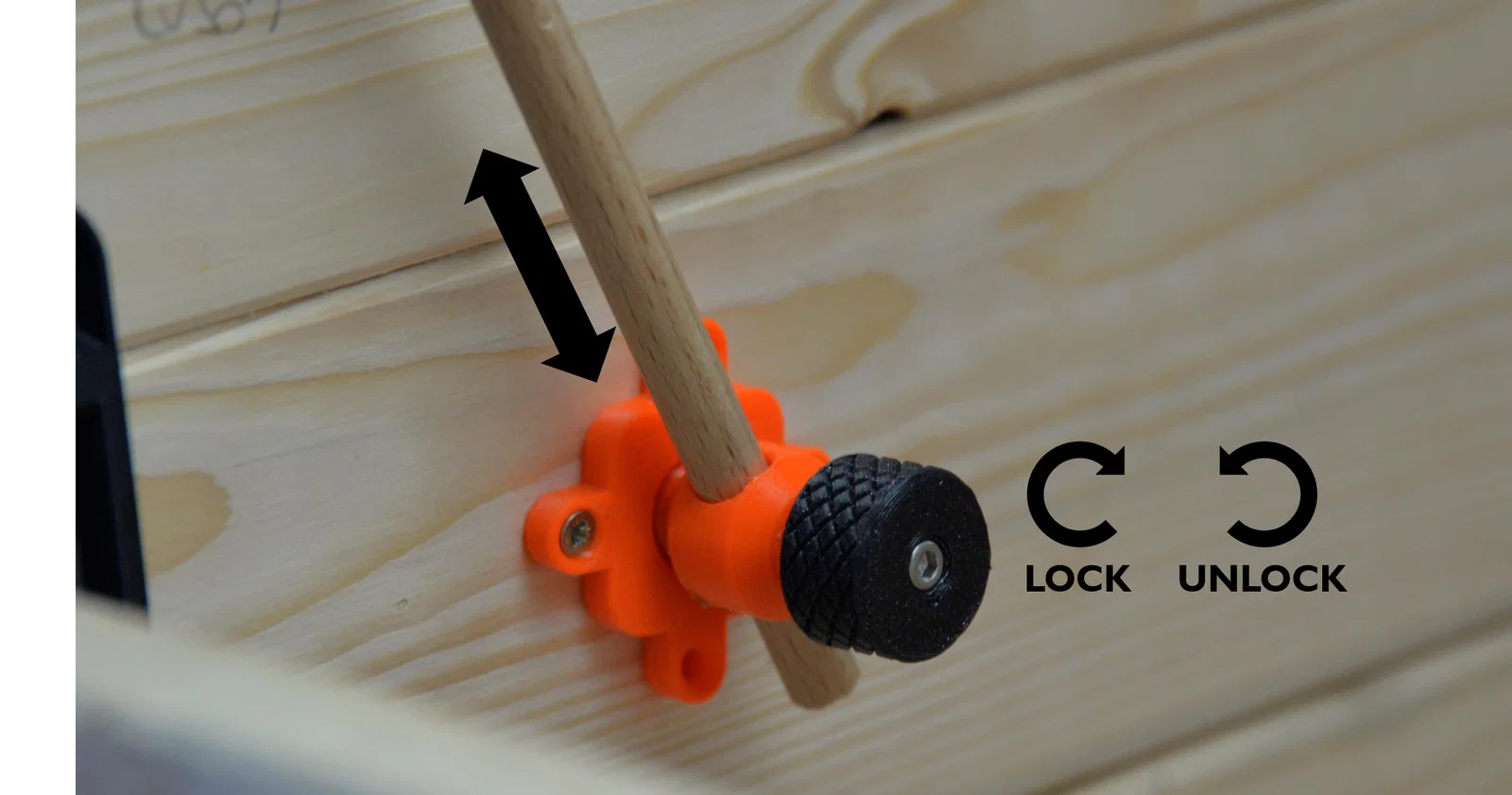

1.0 Hỗ trợ cửa sổ điều chỉnh Để điều chỉnh nhiệt độ trong nhà kính, bạn có thể mở các tấm mái. Cập nhật mới này giúp giữ cánh mái ở các góc khác nhau bằng vít có đầu khía (knurled screw).

Lưu ý quan trọng:

Khi làm việc với gỗ, hãy nhớ rằng gỗ có thể bị co giãn. Để bảo vệ tốt hơn, mình khuyên nên sơn dầu cho gỗ. Các chi tiết nhựa tốt nhất nên in bằng PETG.

Gỗ là vật liệu tự nhiên nên có thể có sai lệch, hãy đo đạc cẩn thận khi thực hiện nhé ;D
