Ray đường tàu tương thích gạch lắp ghép kiểu Lego (Train Track Rails)

Giới thiệu:

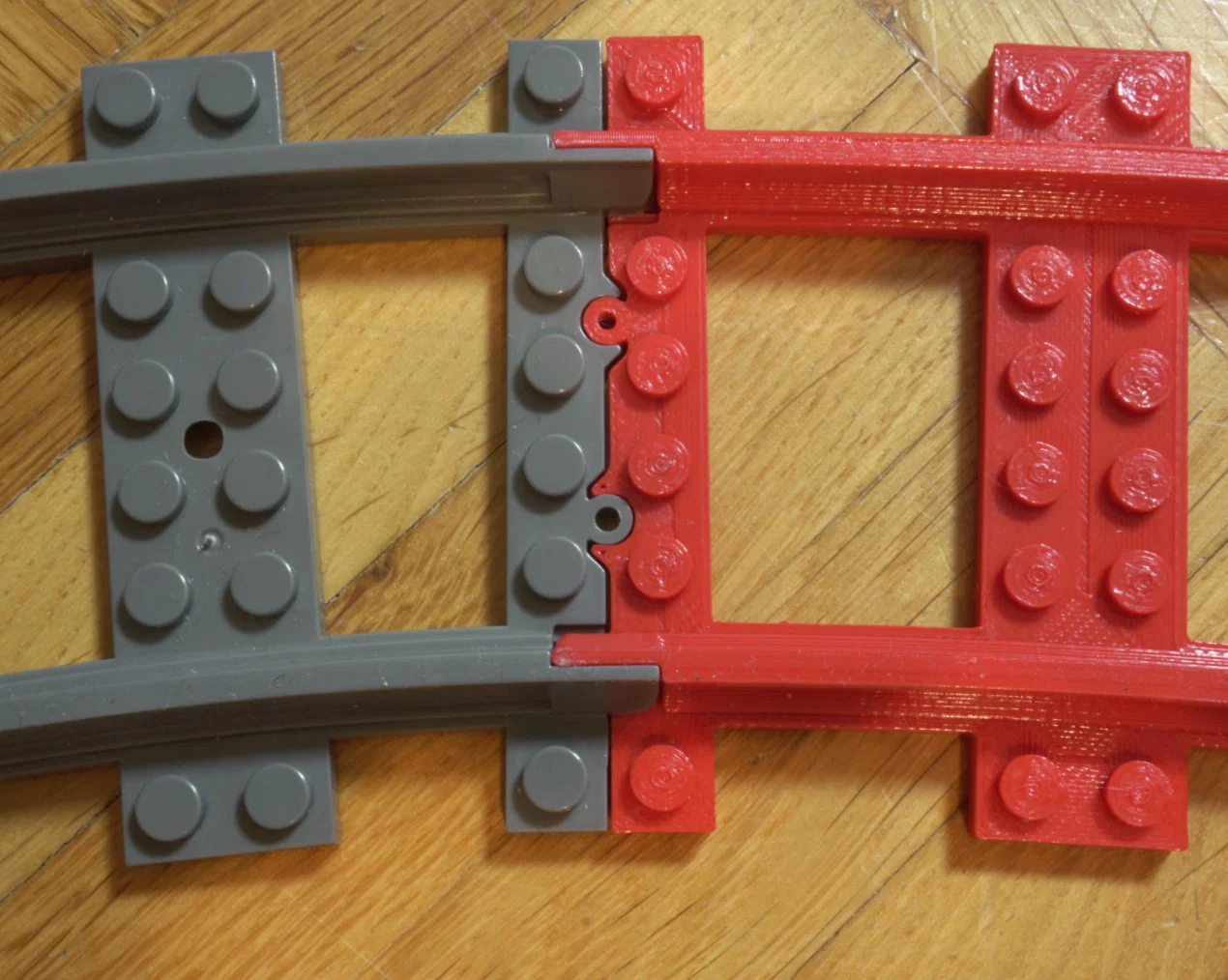

Từ sau đợt “Lego Purge” lớn, kiếm được mấy bản thiết kế ray trên mạng khó thiệt sự—cho tới giờ. Mình đã dựng các loại ray cong chuẩn, “gần như” theo tiêu chuẩn L-Gauge ( http://l-gauge.org/wiki/index.php?title=Track_Geometry ). Mình tập trung rất nhiều vào phần khớp nối giữa các đoạn ray khác nhau. Nó ăn khớp rất tốt với ray cùng hệ của bộ này và cả ray từ các hãng khác.

Thiết lập:

• Layer height 0.2mm hoặc cao hơn (thấp hơn thì phần khớp nối sẽ không hoạt động đúng)
• Infill 10% là đủ
• Không cần support, bridge speed 60 mm/s
• Nếu bản in hay bị warping (giống của mình), mình khuyên nên dùng brim hoặc gluestick
• Bật ironing cho lớp trên cùng

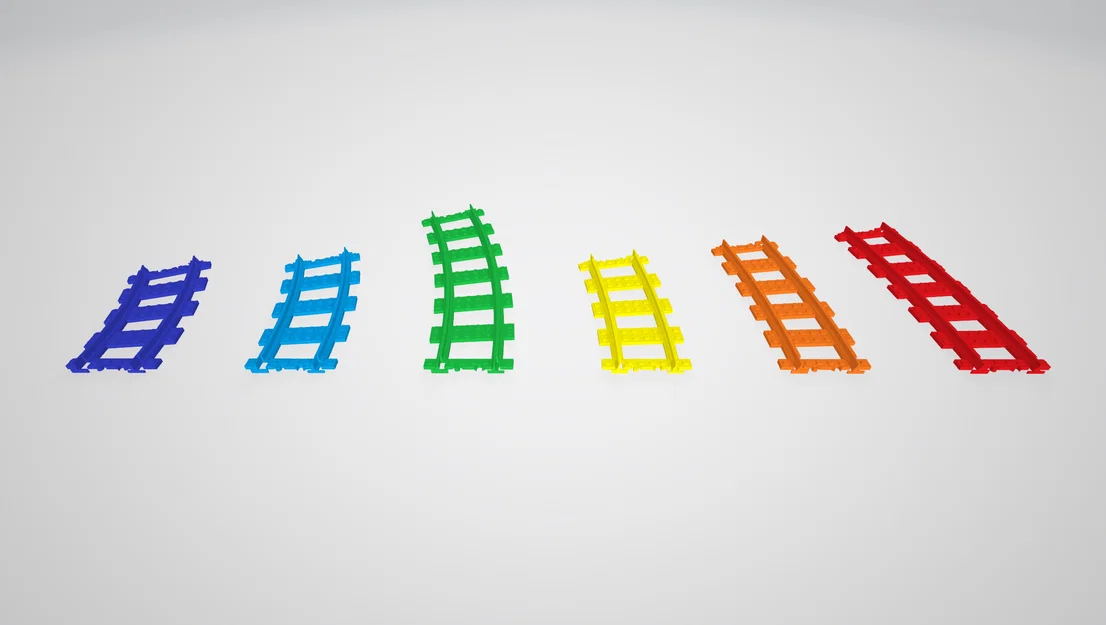

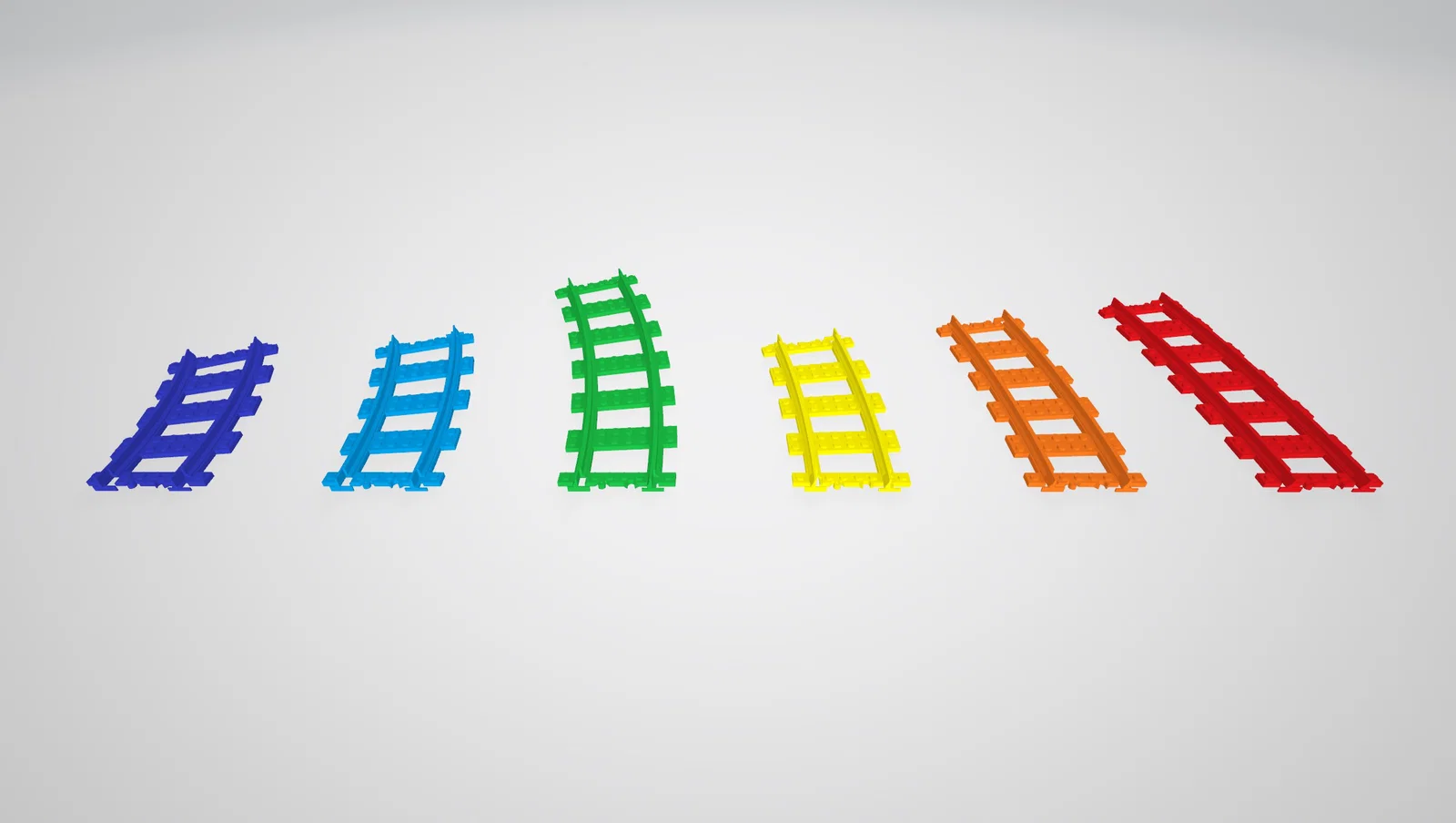

Chọn loại Track:

Tên file có cấu trúc như sau:

Đơn vị bán kính tính theo Legoblocks (=8mm). Bán kính được đo từ đường tim (centerline) của track.

Trong ví dụ này, khoảng cách từ đường tim của track tới tâm là “72 Studs” = 576mm. Góc cung của đoạn track là α=11.25°. Nghĩa là 8 đoạn sẽ tạo thành 1/4 vòng tròn (8x11.25°=90°), hoặc 32 đoạn sẽ tạo thành 1 vòng tròn hoàn chỉnh.

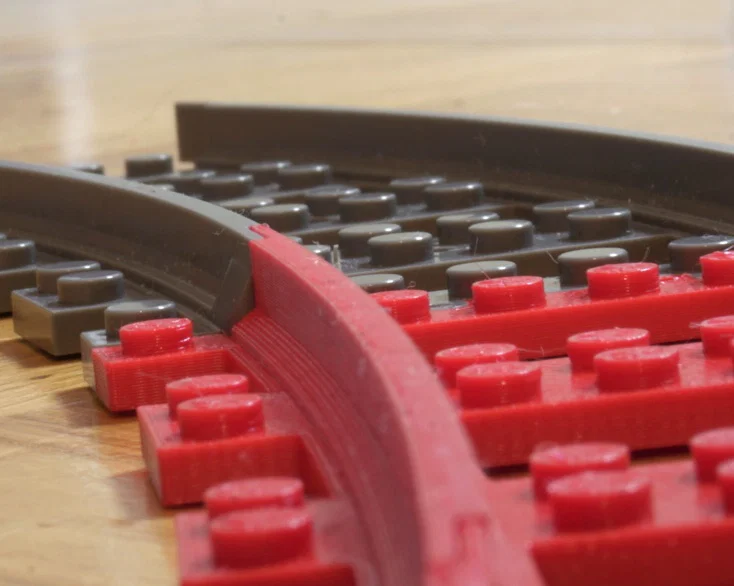

So sánh thì ray cong của Lego có bán kính R40 (nhỏ hơn nhiều). Nhiều mẫu tàu không thích bán kính này và sẽ chạy chậm lại do ma sát.

Track thẳng thì trong tên file chỉ có chiều dài.

Lựa chọn thiết kế:

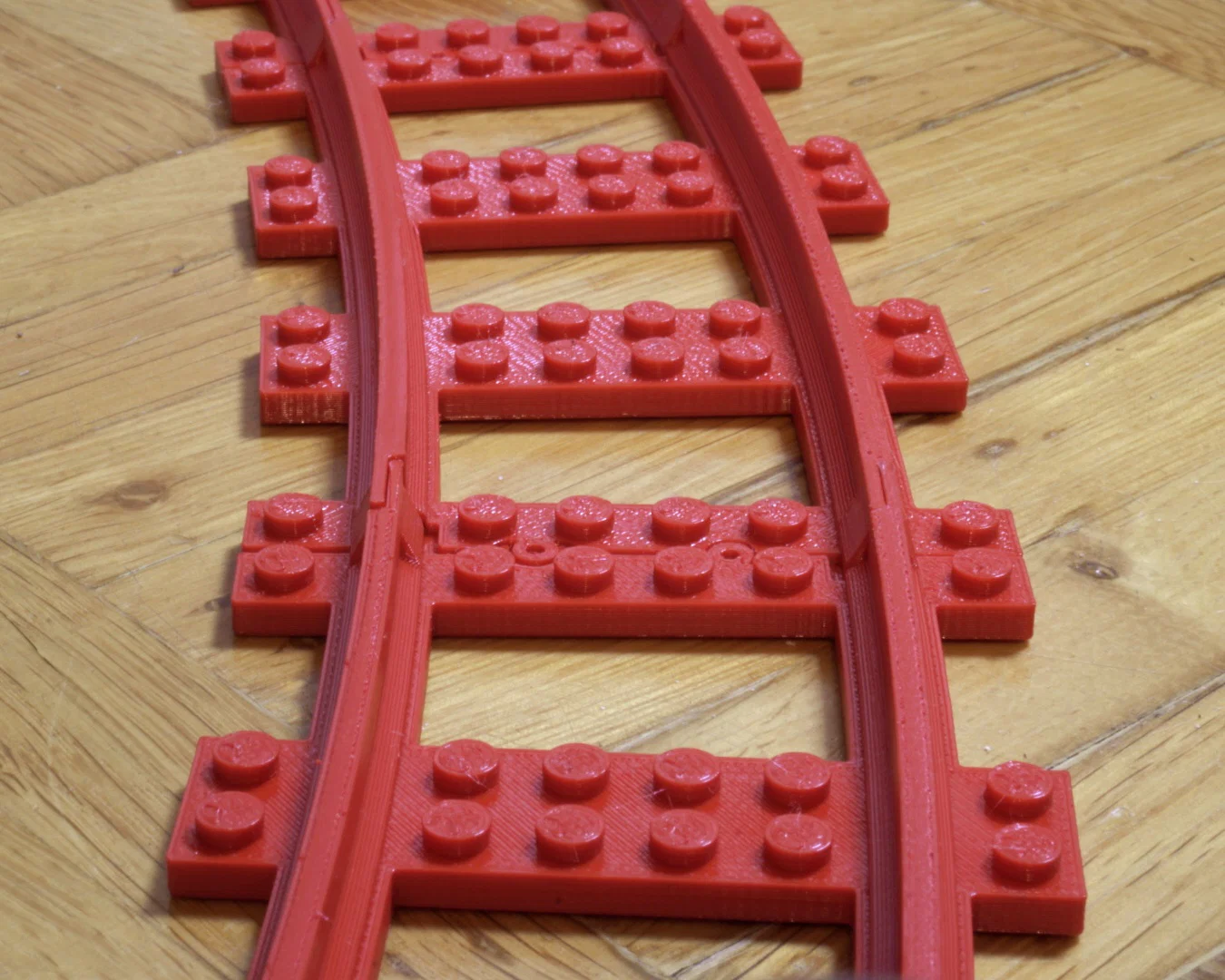

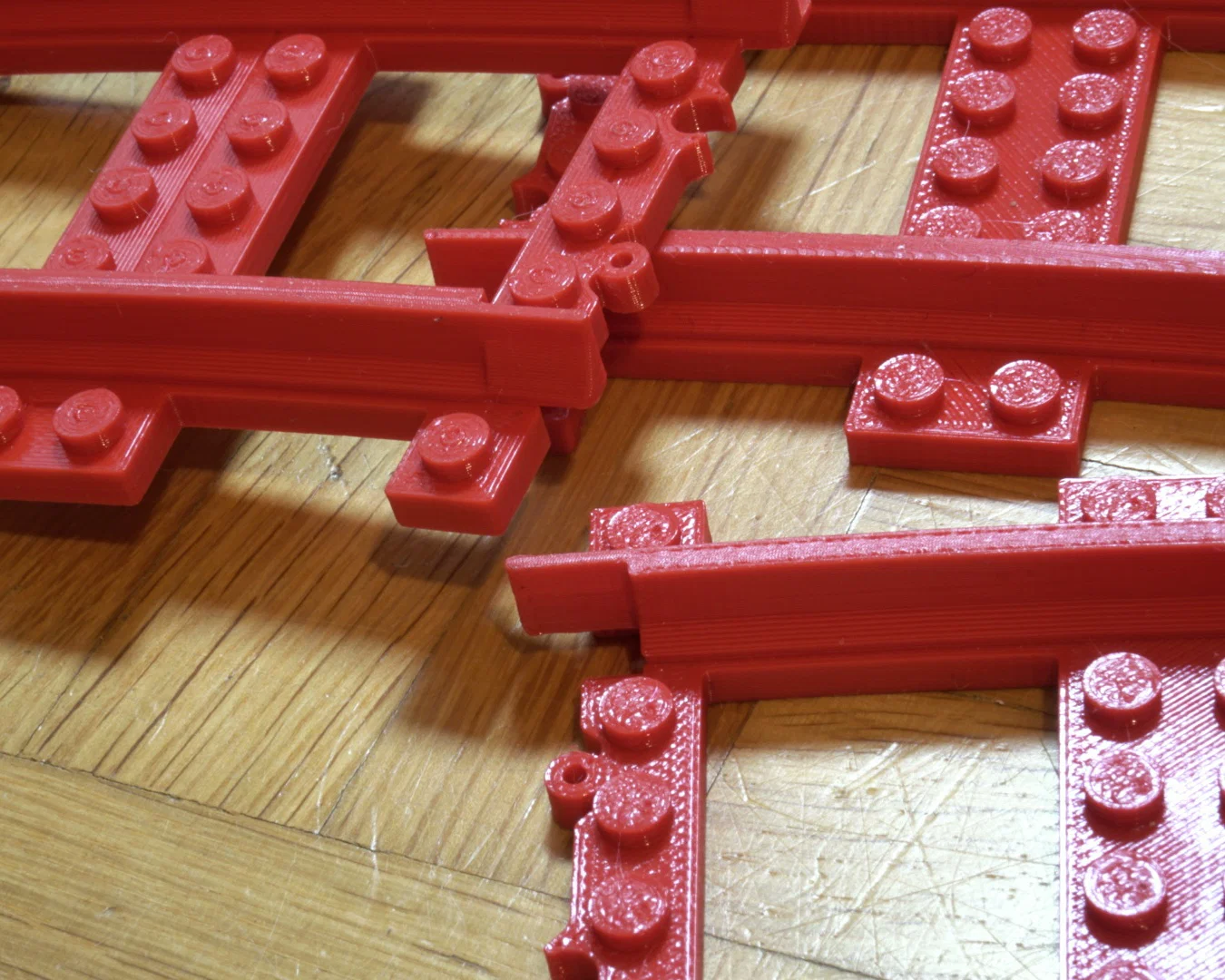

Trước hết, mình không khoét rỗng phần “bricks” của track vì muốn tối ưu cho in 3D. Dung sai giữa các phần interlocking hầu như ở mọi chỗ là 0.2mm. Như vậy sẽ cho độ khít vừa đẹp. Hình học của track—như profile của ray hoặc cách bố trí các plate—được lấy theo tiêu chuẩn L-Gauge.

P.S.: Đây là lần đầu mình đóng góp cho cộng đồng 3D printing, vì mấy thứ trước đó mình làm ra không thật sự hữu ích. Nếu bạn thấy thiết kế của mình có gì sai, cứ nhắn mình nha—mình luôn sẵn sàng nghe góp ý mang tính xây dựng. Bạn cũng có thể yêu cầu track theo bán kính và góc cung riêng, mình có thể dựng rồi thêm vào bộ track này.
