Bambu X1C / P1S Spool Holder Gắn Hông v3
Remix từ bản side mount spool holder v2 cho Bambu X1C/P1S: dời vị trí spool ra trước 1 cm để giảm cạ ống PTFE, tách con lăn và dùng 2 vòng bi 608ZZ, thêm guide về buffer, chỉnh lỗ PC4-M10.
2.0K
Lượt Xem
34
Lượt Thích
199
Lượt Tải
Cập Nhật Apr 27, 2026
Mô tả
Mình thấy thiết kế này nhìn rất đã.
Cảm ơn tác giả của mẫu gốc tại
Lúc đầu mình cũng hơi nghi là spool treo có ổn không, hay cái arm sẽ bị cong xệ xuống. Nhưng thực tế thì không bị.
Sau đó mình nghĩ cách để chỉnh sửa (mod) lại model.

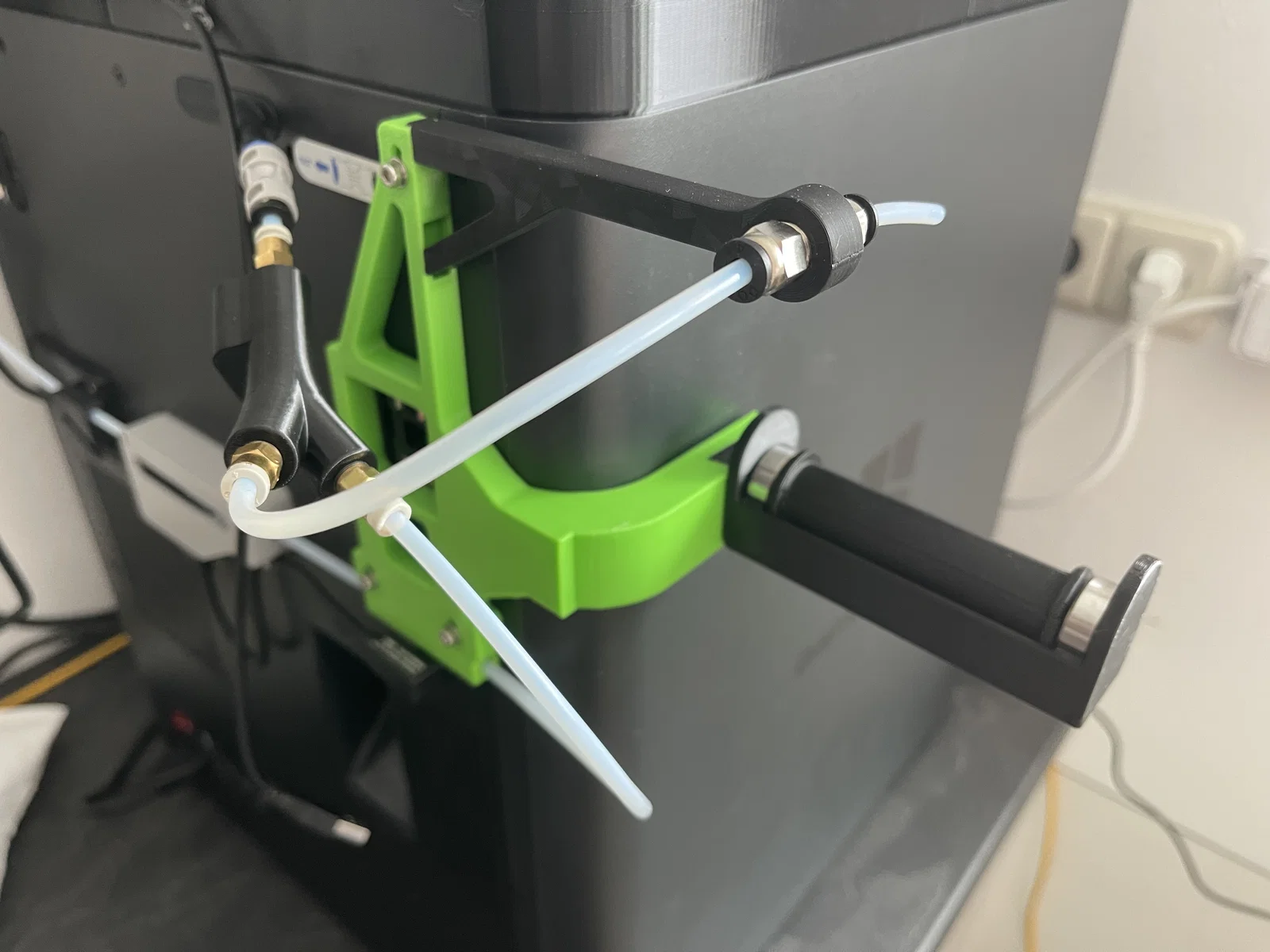

Mình dời phần gác spool ra phía trước thêm 1 cm để ống PTFE không bị cạ nhiều vào cuộn.

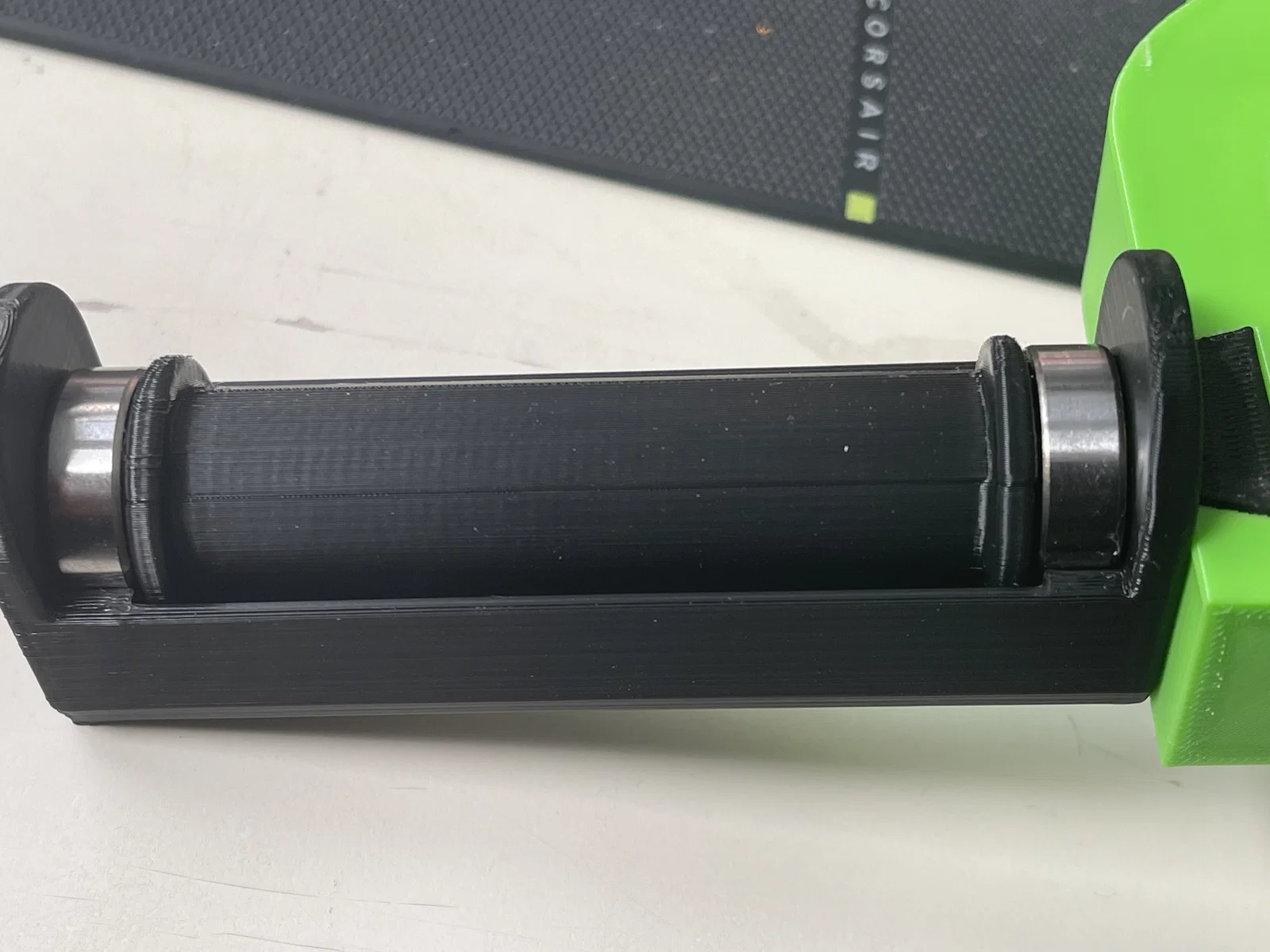

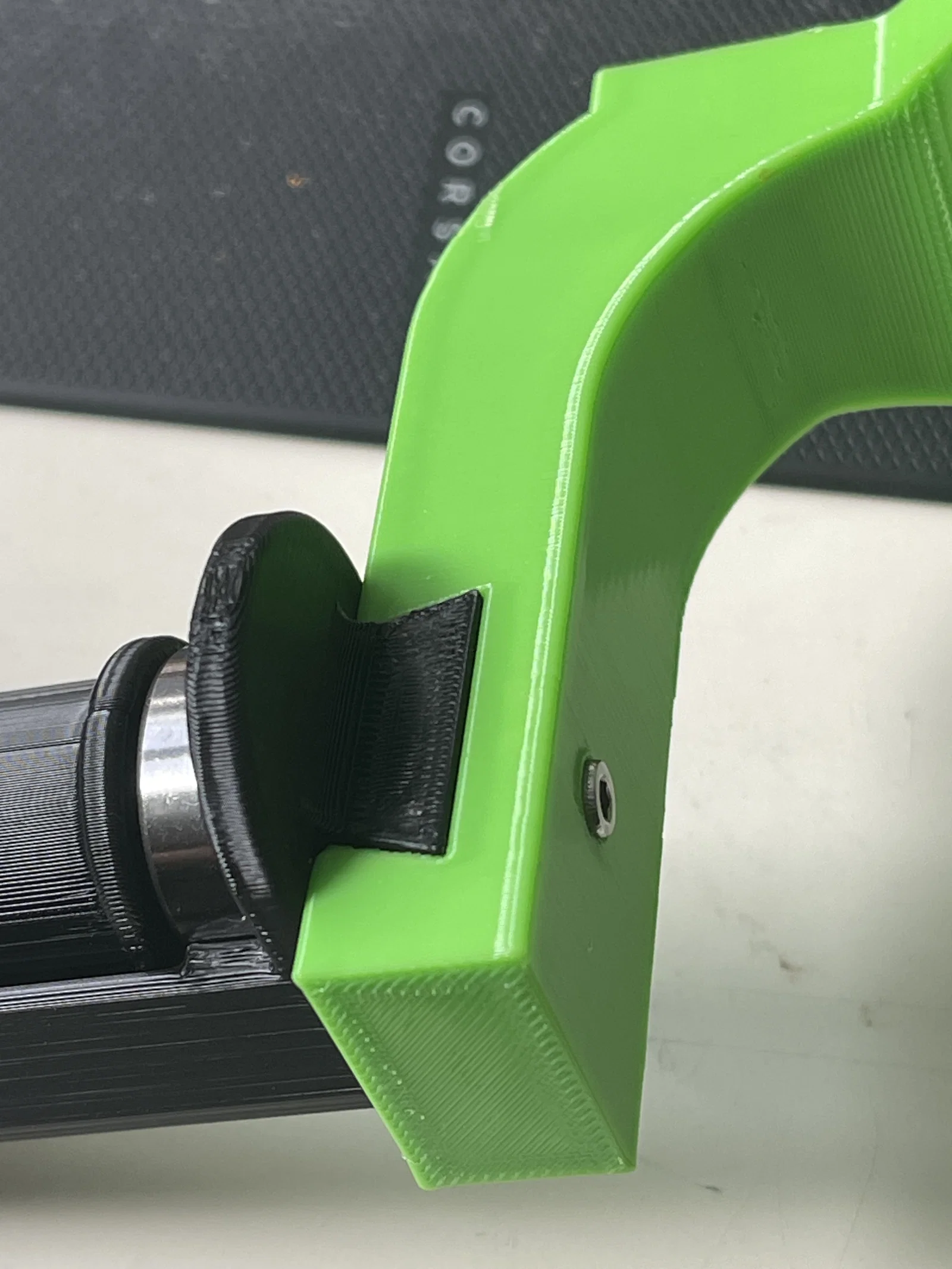

Phần con lăn của spool mình tách ra và giảm mỗi phần 0,1 mm, giờ có thể in ra, dán lại với nhau và gắn 2 vòng bi 608ZZ vào để khóa (arretierung).
Rồi mình thêm một cái guide dẫn về bộ đệm (buffer) để ống PTFE không bị thòng lỏng lẻo.

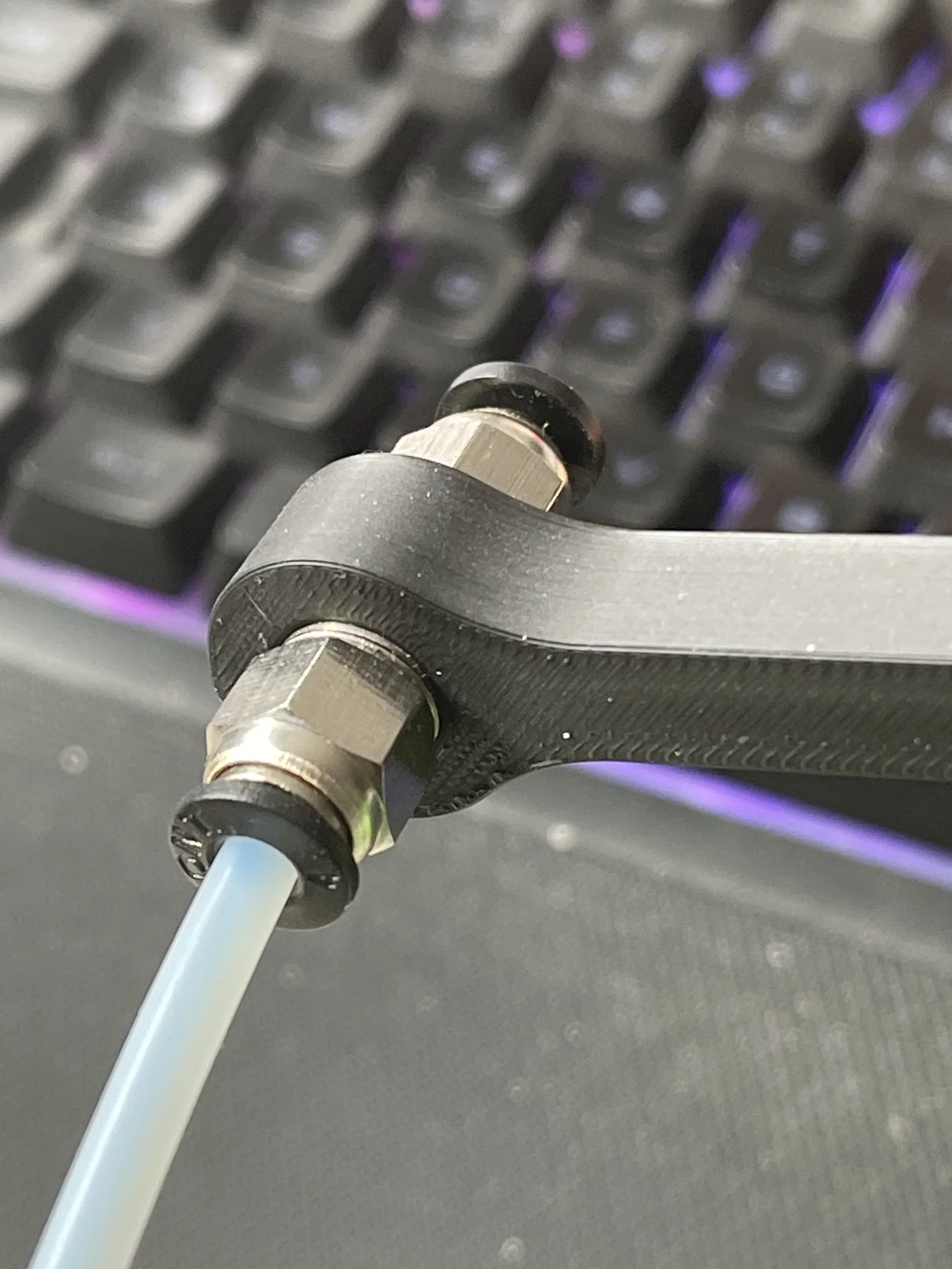

Ngoài ra mình làm lỗ cho Filament Guide PC4-M10 chặt hơn một chút để vặn cái coupling vào dễ hơn.
https://www.amazon.de/gp/product/B08QMGHNLT/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1
In (Drucken)
- Mình dùng layer height 0,20 với 50% infill, vật liệu PLA+
- 4 walls
- 4 lớp trên và dưới
- Có support (phía dưới)
- Nhớ sắp xếp trên build plate sao cho cái arm hướng lên trên. Lần này file chắc là đã đúng hướng rồi :)
