Gridfinity Generic DevBoard Holder – Khay đựng dev board lưới 0.1"

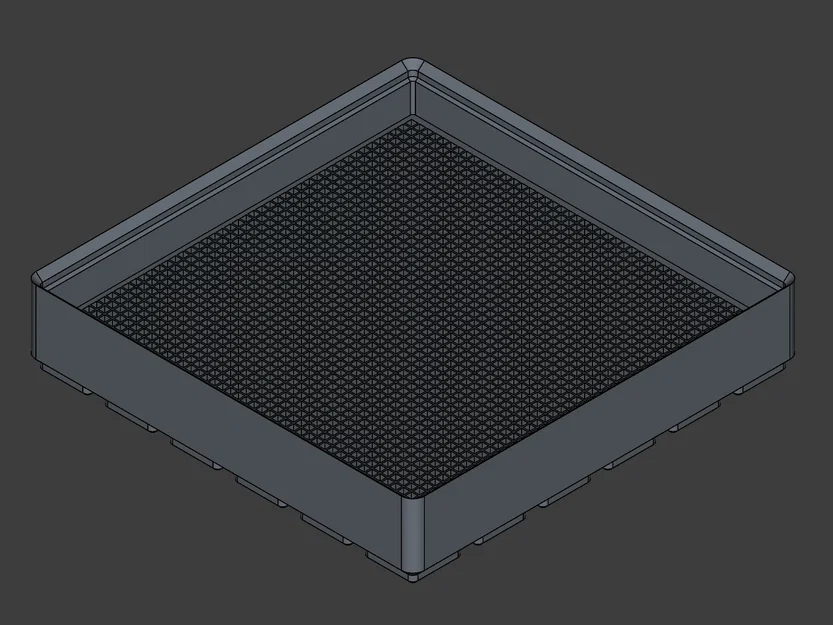

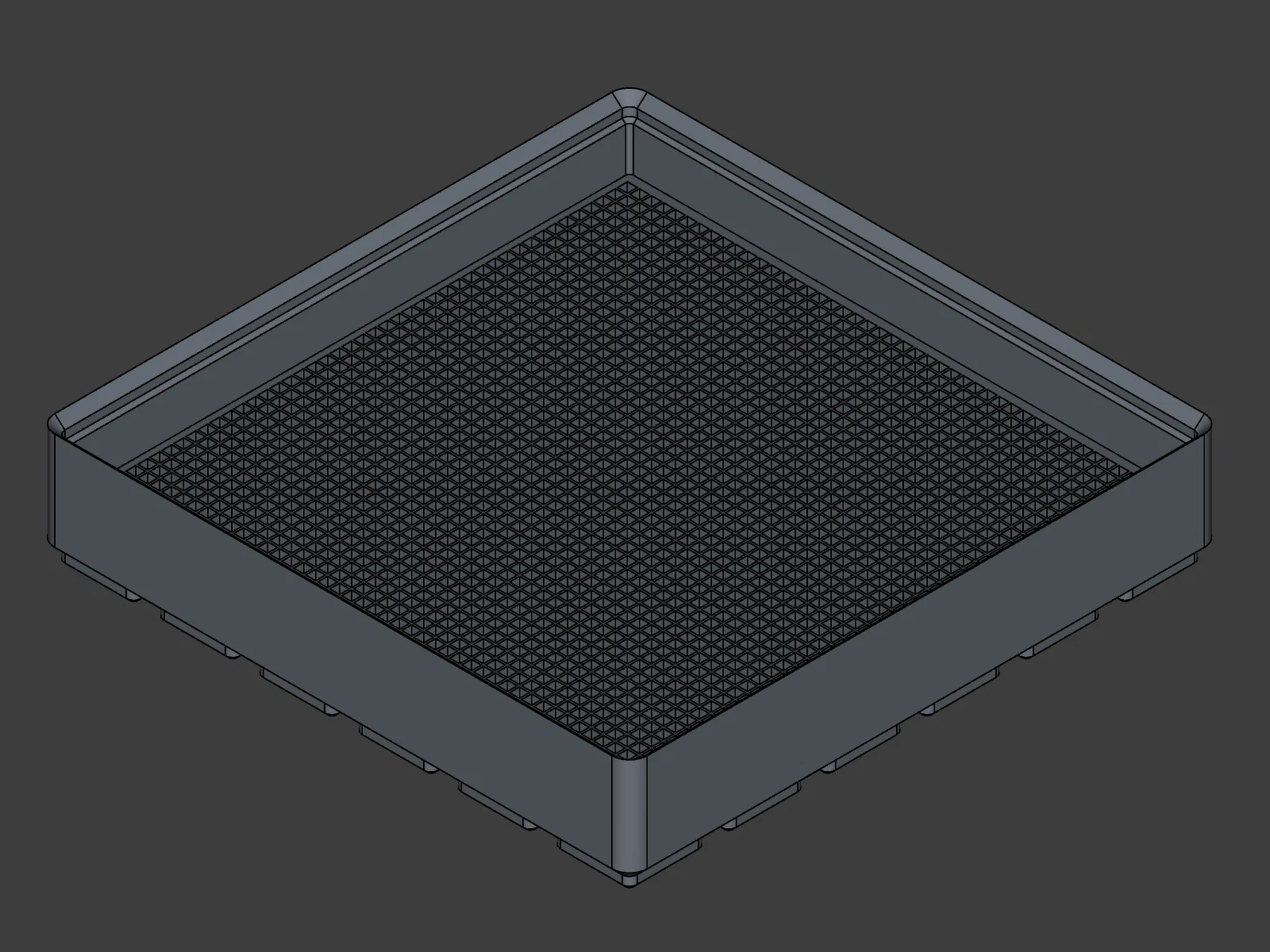

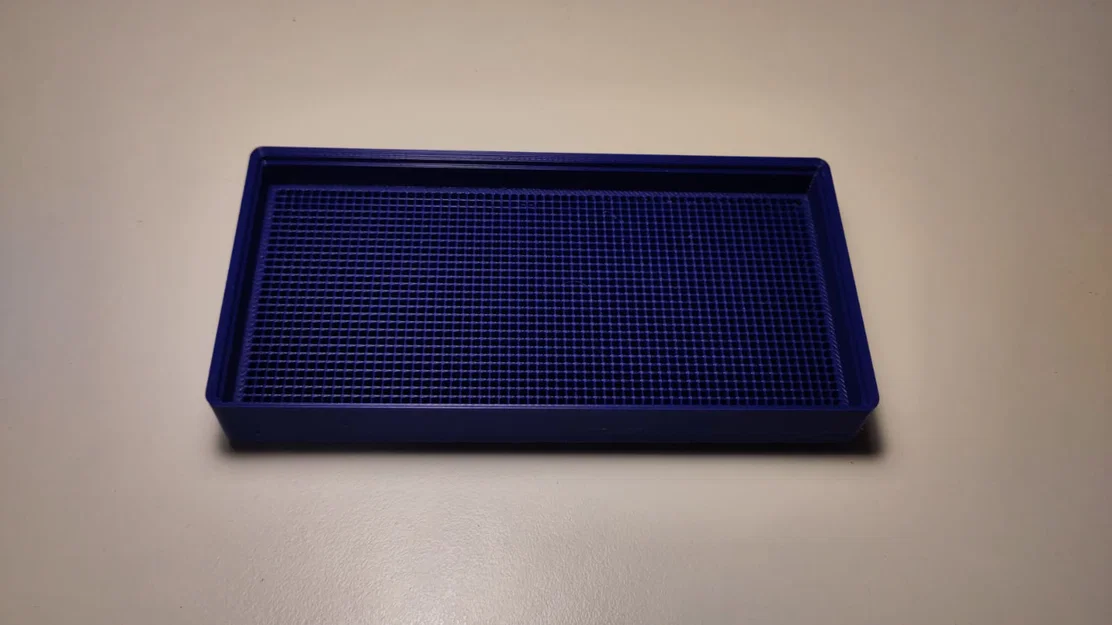

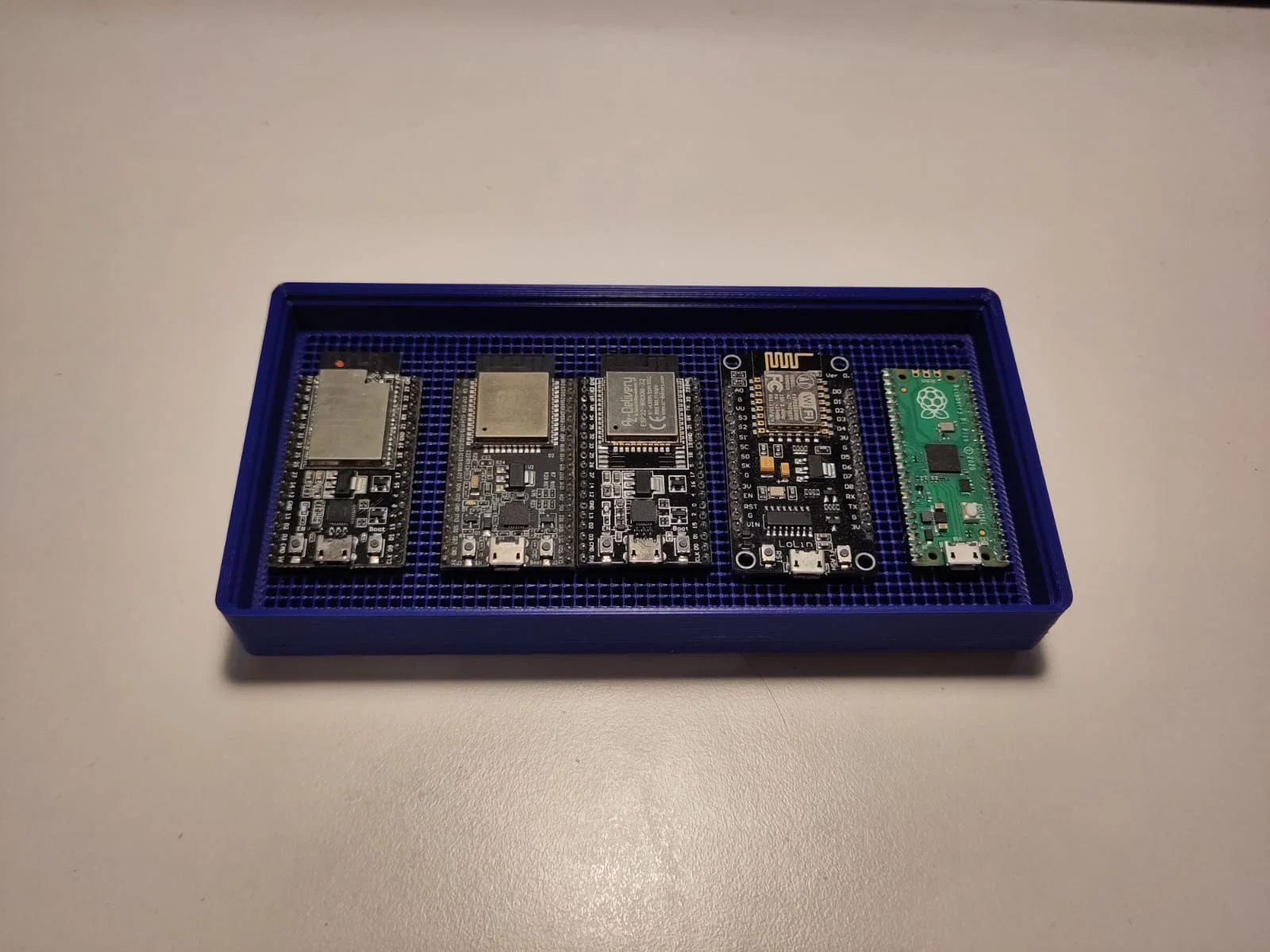

Holder này giúp bạn cất gọn các development board có chân pin gắn ở mặt dưới trong hệ Gridfinity của Zack Freedman. Vì các board kiểu này có đủ loại kích thước (ví dụ các board ESP8266/ESP32 khác nhau, Raspberry Pi Pico, Arduino Nano, …), nên bề mặt holder này được làm giống như breadboard bằng cách cung cấp một lưới 0.1". Bản thân holder này có thể xếp chồng (stackable), nên bạn có thể chồng nhiều DevBoard holder lên nhau. Ở phía đáy, model dùng profile nửa kích thước (half-sized profiles), cho phép bạn chồng nó lên các Gridfinity bin nhỏ hơn—những bin mà bạn có thể dùng để đựng linh kiện điện tử. Có nhiều kích thước holder khác nhau, với tùy chọn cao 2 hoặc 3 đơn vị. Bản cao 2 unit có thể chỉ phù hợp với các board rất mỏng, không có linh kiện lớn ở mặt trên, hoặc sẽ bị không còn xếp chồng được.

Print Settings

Giống như đa số Gridfinity bin:

• Layer height 0.2 hoặc 0.3mm; ít nhất ở phần profile đáy và profile trên thì đừng tăng cao hơn mức đó
• Bạn có thể giảm lượng vật liệu bằng cách giảm số perimeters và infill

Ngoài ra, sau khi slice xong, nhớ kiểm tra lưới trong khay xem có bị slice lỗi/artefact không (ví dụ mất các đường ngăn). Với PrusaSlicer thì thường sẽ ổn từ bản >2.5 khi chọn thuật toán Arachne.

Với đa số kích thước nozzle phổ biến, các cạnh của lưới nên được slice thành một perimeter duy nhất. Mình vẫn chưa tìm ra cách thuyết phục slicer in theo thứ tự hiệu quả – nếu bạn có ý hay thì cho mình biết với :)

Nếu bạn cần thêm kích thước khác, cứ để lại bình luận nha.
