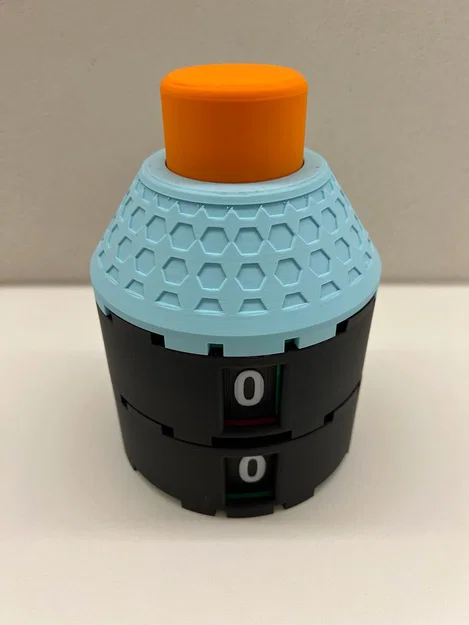

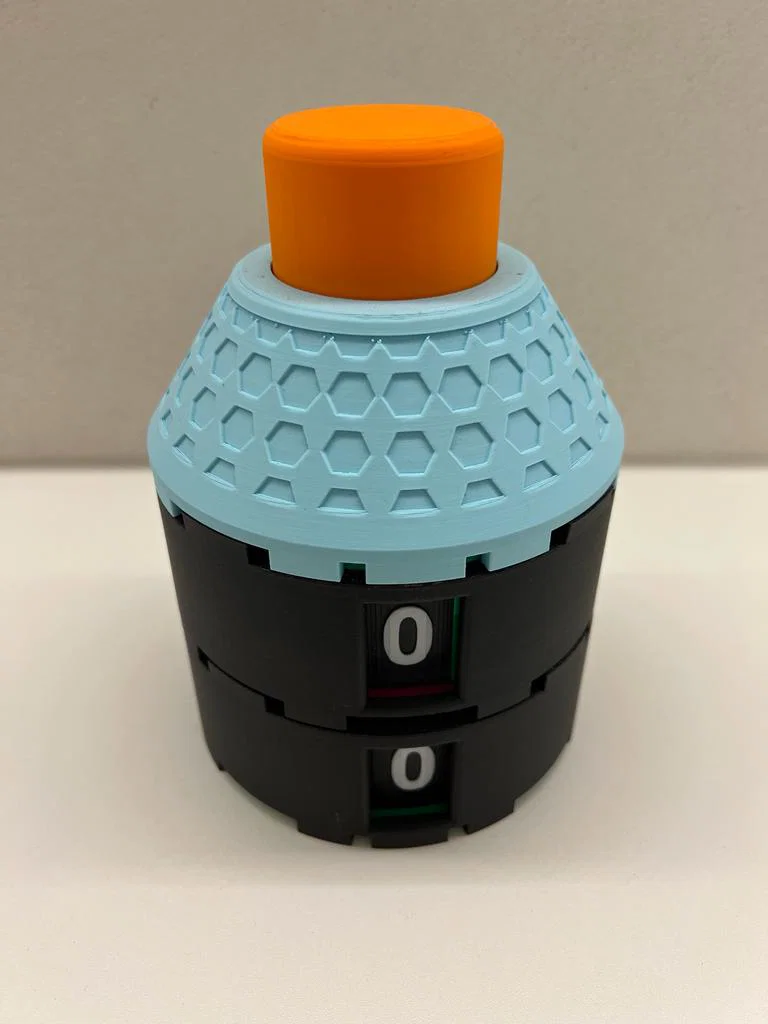

Nút bấm đếm/đếm ngược XXL mở rộng – 100% in 3D

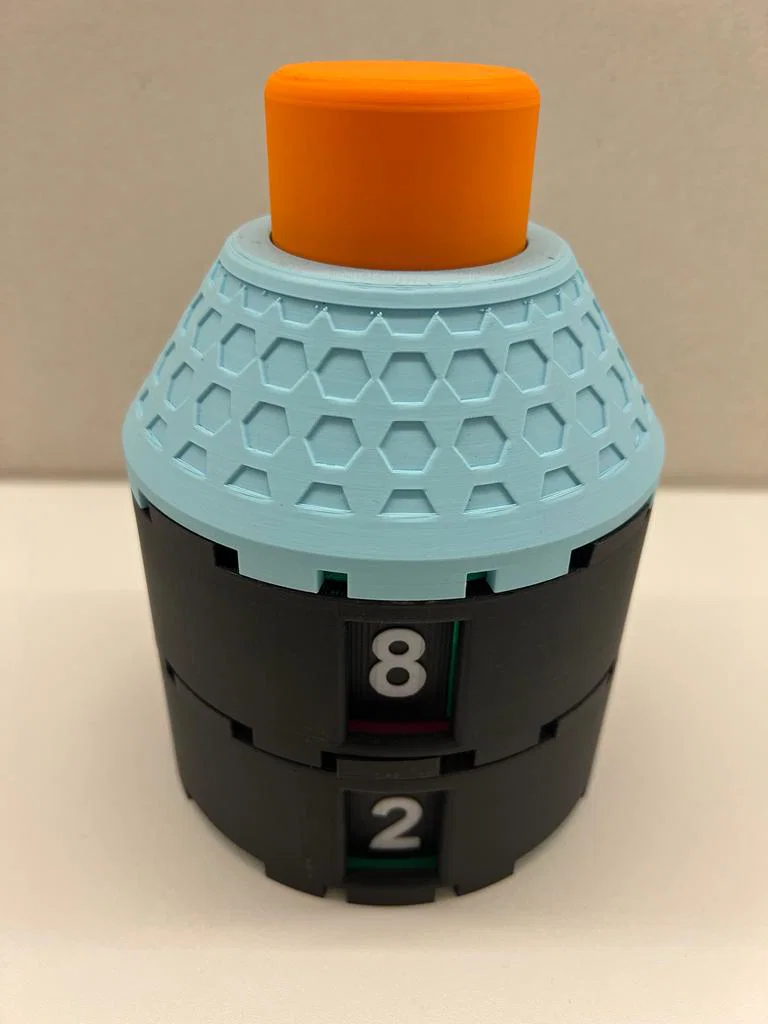

Bạn có thể dùng mẫu này làm bộ đếm (counter) hoặc đếm ngược (countdown). Phía sau có một lỗ để chỉnh số cho đúng, ví dụ nếu bạn muốn bắt đầu đếm ngược từ 50.

Mình in tất cả các phần (trừ lò xo) với layer height 0.2mm và infill 15%. Riêng lò xo in với layer height 0.12mm. Gần như tất cả chi tiết có thể in không cần support, hoặc chỉ cần support rất ít. Máy in cần đạt clearance 0.1mm.

Hướng dẫn:
1. Đặt lò xo vào nút bấm. Và đặt bánh răng (gear wheel) vào rotator.

2. Lắp rotator vào button holder và lắp nút bấm kèm lò xo từ phía còn lại.

3. Đặt 4 bánh răng (planet_gear_top) vào các lỗ, rồi úp rotator (outergear_top) lên trên.

4. Giờ đặt phần vỏ giữa (middle case).

5. Lắp tất cả các số vào number holder (chú ý chiều). Tùy bạn muốn làm counter hay countdown thì phải lắp ngược lại. Mình làm counter.

6. Giờ đặt cụm này vào trong vỏ.

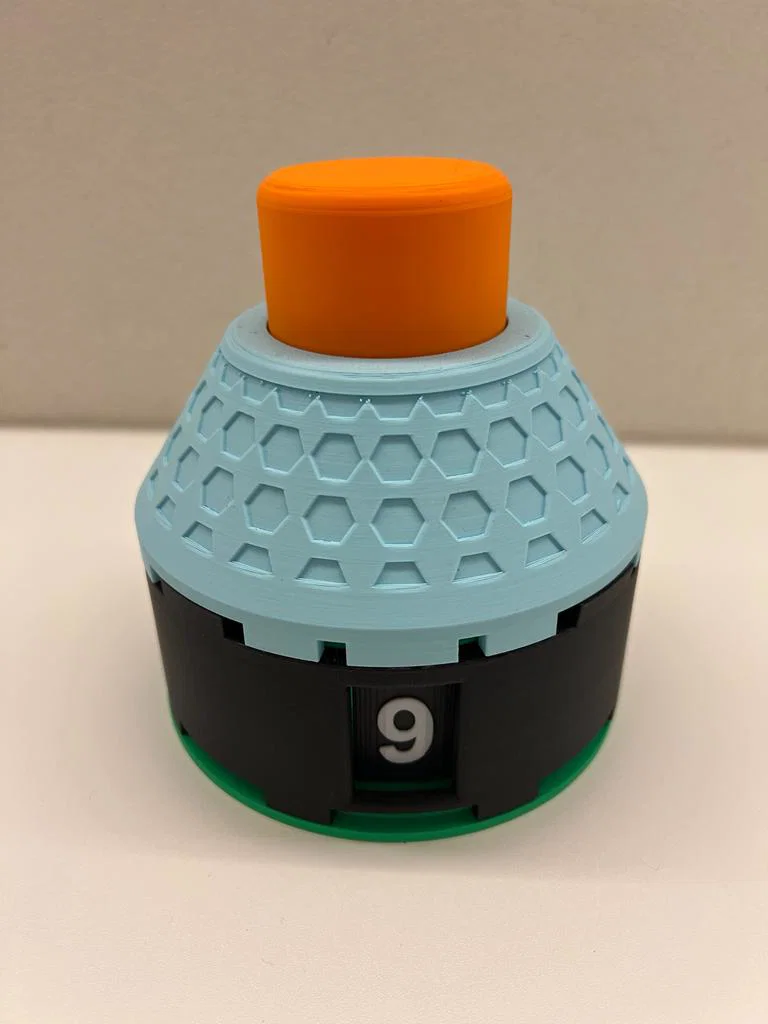

7. Nếu bạn chỉ muốn đếm từ 0–9, thì bấm nắp đáy (case_bottom) vào ngay bây giờ; nếu không thì dùng miếng giữa (middle piece).

8. Giờ gắn case_top.

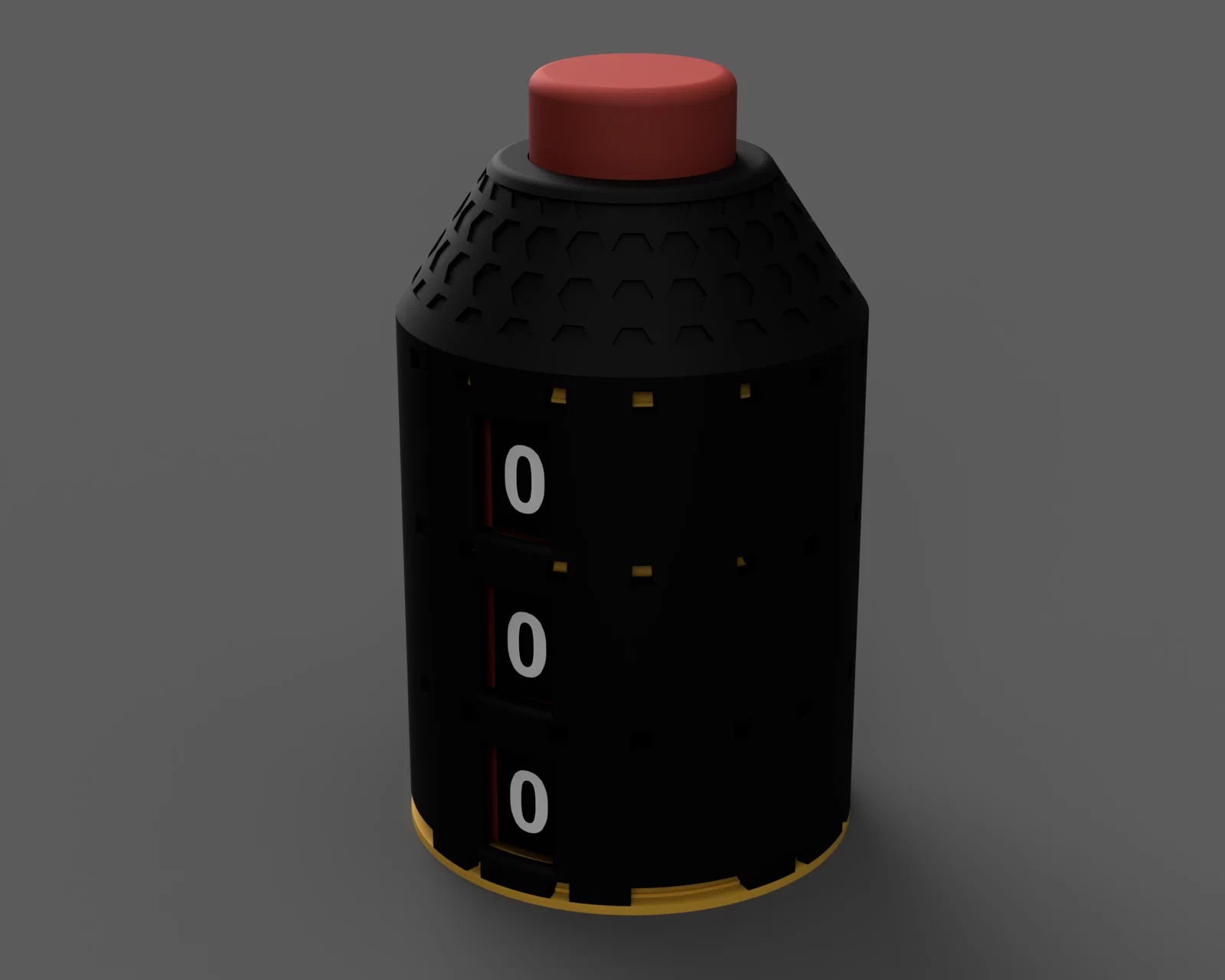

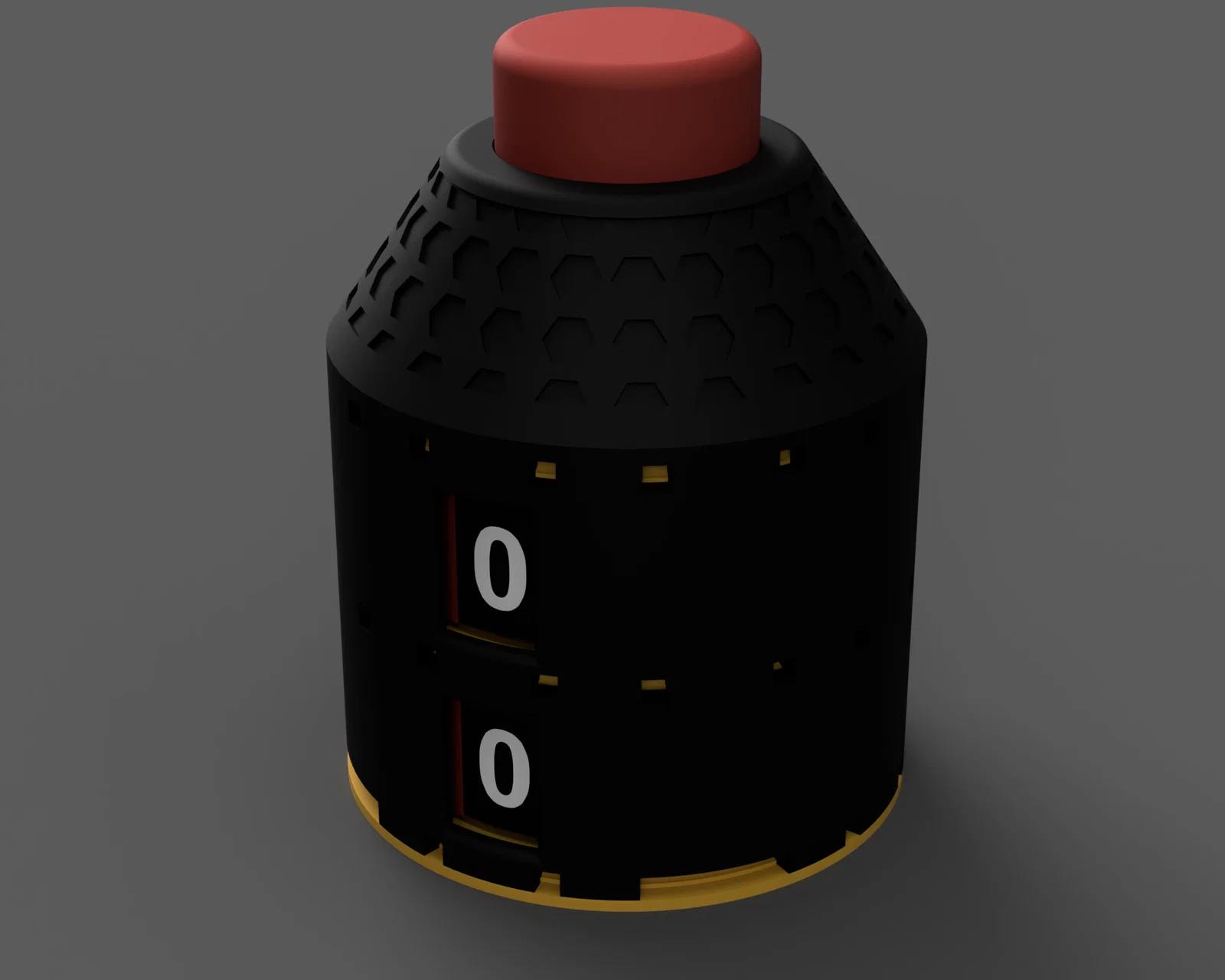

9-11 Chỉ dành cho trường hợp nhiều hơn 1 tầng (layer).
9. Đặt planet_plate_middle, sun_gear_middle_1 và 4 planet_gear_middle_1 vào các lỗ. Sau đó đặt 2 outer_gear_middle1/2 lên trên.

10. Cho 4 planet_gear_middle_2 và sun_gear_middle_2 vào rotator_middle rồi ráp chung với phần ở bước 8.

11. Sau đó đặt vỏ lên trên lại, lắp các số vào number_rotator và gắn case_bottom hoặc miếng giữa lên trên.

Nếu bạn muốn thêm nhiều tầng nữa, cứ lặp lại các bước 8-10.
