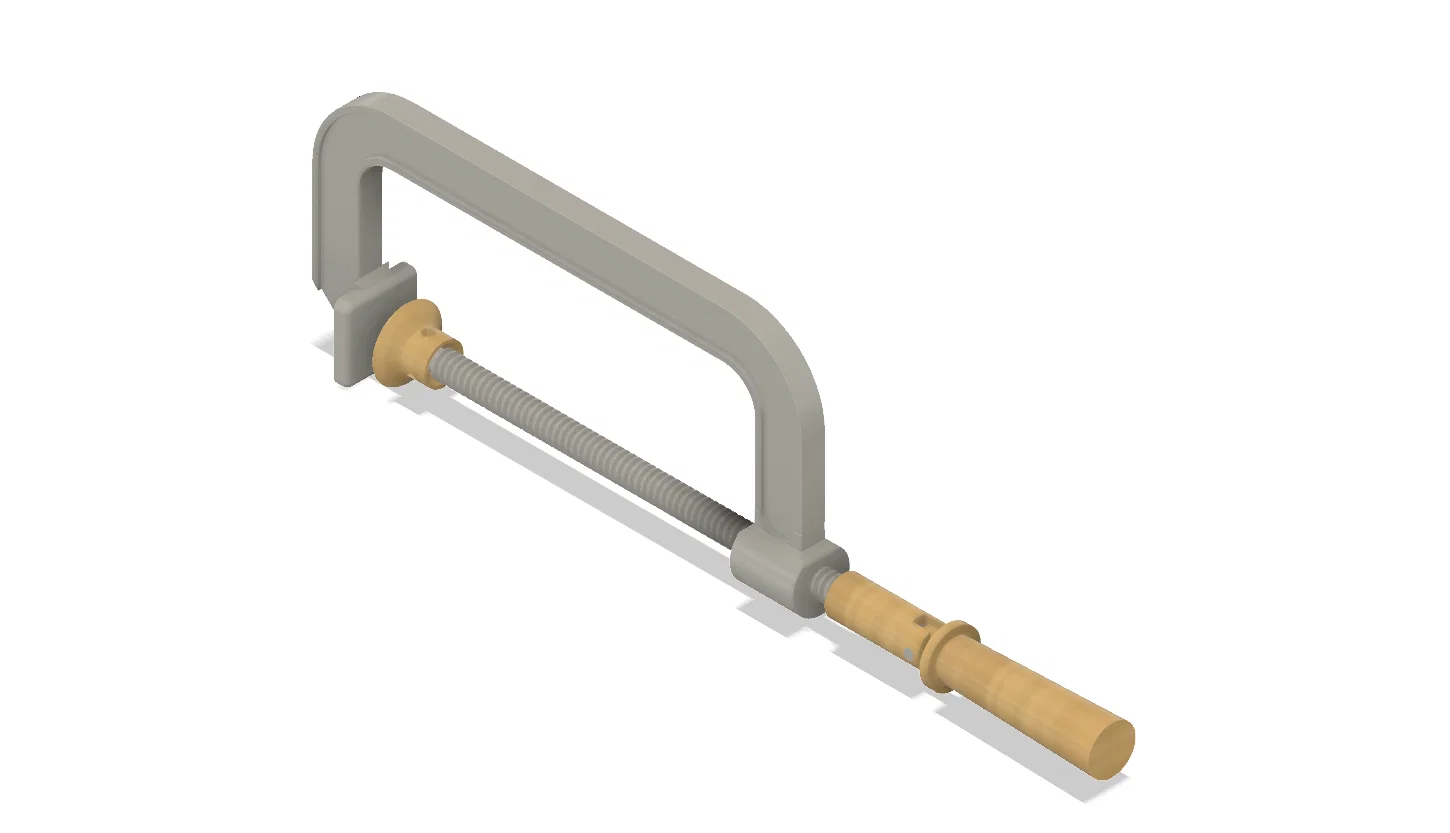

C-Clamp (G-Clamp) – Kẹp chữ C cho vật dày, 2 phiên bản

C-Clamp này là một dụng cụ rất hữu ích cho đủ kiểu ứng dụng khi bạn cần giữ tạm một món đồ cố định, hoặc tạo lực ép trong lúc keo đang khô.

Độ mở ngàm tối đa: 210 mm
Độ sâu tối đa: 95 mm

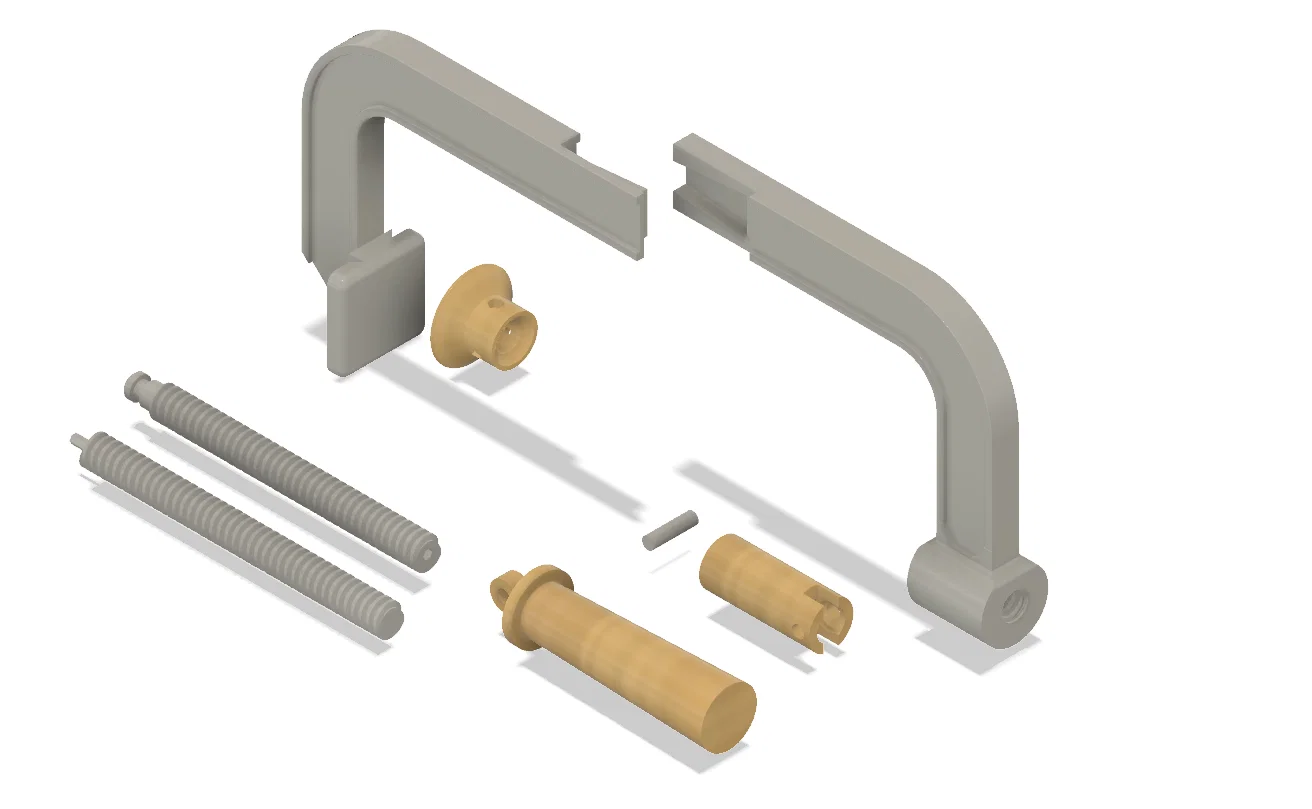

Bạn có thể in phần khung (frame) và trục vít (screw) nguyên một khối, nhưng chiều dài của chúng lần lượt là 310 mm và 320 mm. Vì vậy mình đã chuẩn bị sẵn phiên bản chia làm 2 mảnh cho cả hai phần.
Với phần khung, mô phỏng FEA cho thấy vị trí ghép là điểm có ứng suất nhỏ nhất, tuy vậy vẫn nhớ bôi một lớp keo dán thật dày trên từng bề mặt (với trục vít thì bôi tới đường kính lõi/root diameter).

Tương tự, có thể bạn cũng cần dán phần tay vặn (handle) vào trục vít.

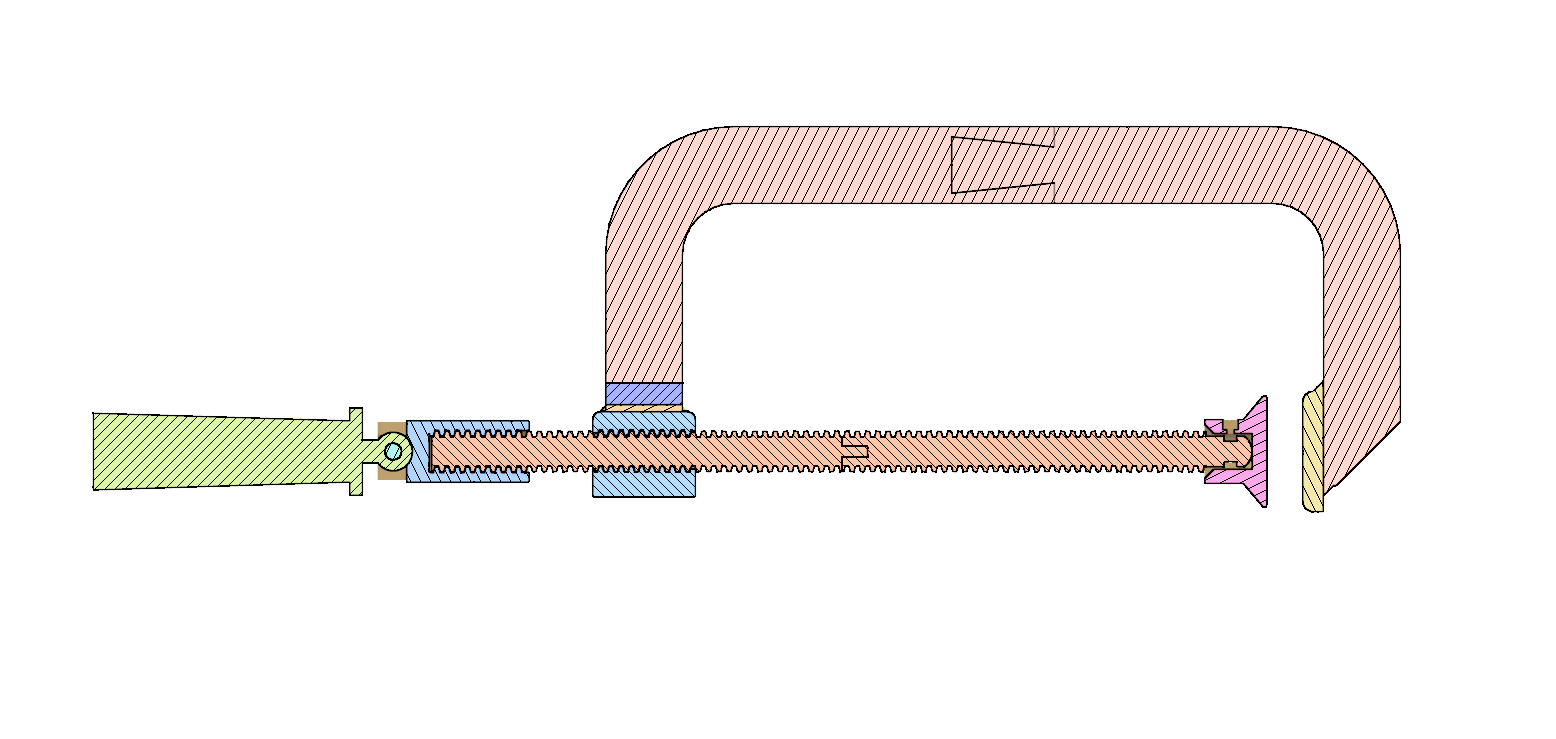

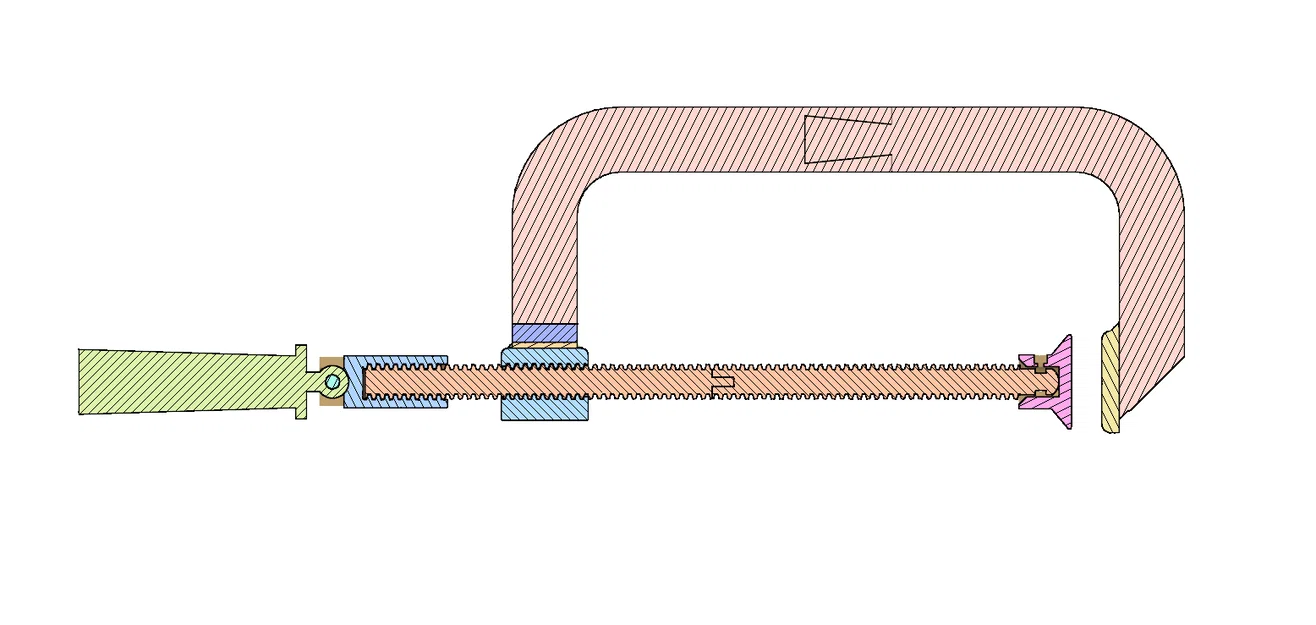

Phần nắp (cap) và đầu trục vít được thiết kế khớp sao cho diện tích tiếp xúc là tối thiểu (ma sát tối thiểu). Nhờ vậy trục vít quay trơn hơn và tránh làm trầy bề mặt do nắp bị xoay ngoài ý muốn.
Để tránh nắp bị rơi ra, có 3 rãnh để gài đai ốc M3, sau đó bạn có thể vặn bu lông M3 vào.

Để siết dễ hơn, tay vặn có thể xoay 90 độ về mỗi bên.
