Mô hình cánh máy bay RC Vase Mode NACA 4412 in 3D

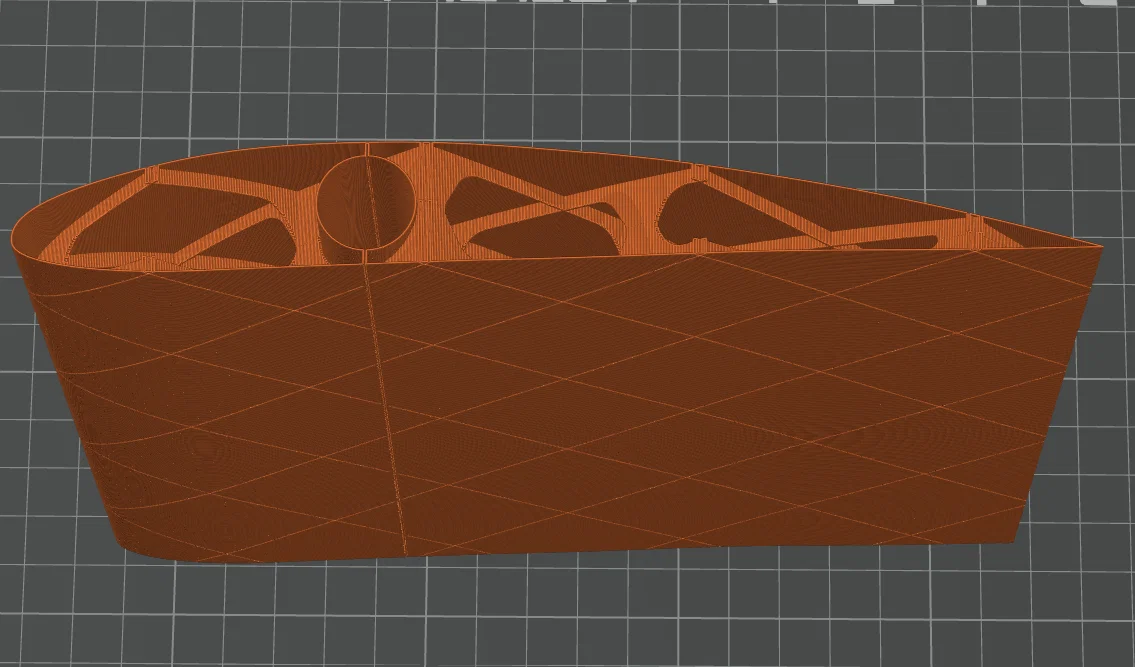

Cánh máy bay RC in 3D với cấu trúc Vase Mode (NACA 4412)

Nếu bạn là một tín đồ của bộ môn chế tạo máy bay điều khiển từ xa (RC) và muốn thử sức với việc tự in 3D các bộ phận có trọng lượng nhẹ nhưng vẫn đảm bảo độ bền, thì mô hình cánh máy bay sử dụng biên dạng khí động học NACA 4412 này chính là lựa chọn hoàn hảo. Được thiết kế tối ưu hóa cho chế độ Vase Mode, mô hình này giúp bạn tạo ra những mảnh cánh máy bay có độ mỏng lý tưởng, tối ưu trọng lượng mà không làm mất đi tính chịu lực cần thiết cho các dự án mô hình bay của mình.

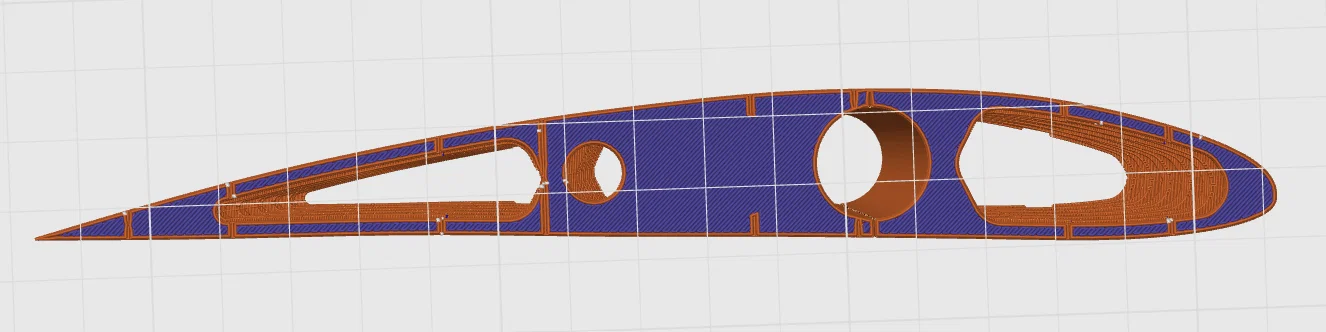

Điểm nổi bật của mẫu cánh này là tích hợp sẵn khoang chứa thanh chịu lực (spar) với đường kính 16mm, nằm cách phần mũi cánh khoảng 58mm. Thiết kế thông minh này còn bao gồm các lỗ hổng chiến lược để chạy dây điện cho các thiết bị điện tử bên trong cánh, cùng với các vị trí định vị chính xác để cố định góc tấn (AOA) cho máy bay. Với chiều dài 250mm và độ dày tối đa 23.1mm, mẫu cánh này rất phù hợp để bạn kết hợp thành một bộ cánh hoàn chỉnh với độ ổn định cao trên không trung.

Để đạt được kết quả in 3D tốt nhất cho mô hình cánh NACA 4412 này, bạn hãy lưu ý một số kinh nghiệm sau đây:

• Cài đặt chế độ in: Sử dụng Vase Mode (Spiralize Outer Contour) trong slicer của bạn để đảm bảo bề mặt cánh mỏng và đồng nhất nhất có thể.
• Lựa chọn vật liệu: Nên ưu tiên dùng nhựa LW-PLA (Lightweight PLA) để giảm tối đa trọng lượng, giúp máy bay dễ cất cánh và bay ổn định hơn.
• Độ dày thành: Vì là Vase Mode, hãy điều chỉnh độ dày thành bằng cách thay đổi chiều rộng đường đùn (extrusion width) nếu cần để tăng độ cứng cáp cho cánh.
• Xử lý lỗi: Kiểm tra kỹ các lỗ chạy dây và lỗ thanh spar trong phần mềm slicer trước khi bắt đầu in để đảm bảo không bị tắc nghẽn hoặc mất chi tiết.
• Lắp ráp: Khi lắp thanh spar 16mm vào khoang giữa, hãy đảm bảo độ khít vừa phải để tránh làm biến dạng cấu trúc mỏng manh của cánh khi chịu lực bay.
• Mục đích sử dụng: Phù hợp cho những ai đang phát triển máy bay RC hạng nhẹ, cần sự cân bằng giữa hiệu suất khí động học và trọng lượng tổng thể.

Đây là một mẫu thiết kế rất chuyên sâu cho cộng đồng in 3D hàng không mô hình, hy vọng nó sẽ giúp bạn hoàn thiện chiếc máy bay mơ ước của mình một cách chuyên nghiệp nhất.
