Vỏ cải tiến cho adapter NES 72 pin sang Famicom 60 pin

*LƯU Ý:

Mình chỉ kiểm tra độ vừa trên AV Famicom. Mình đoán là sẽ vừa với Famicom đời thường và có thể cả mấy máy Famiclone, nhưng còn tùy hoàn toàn vào độ sâu của khe cắm băng trên console. Nếu bạn có thể để lại bình luận xác nhận nó vừa trên các mẫu máy khác thì mình sẽ cập nhật nhé.*

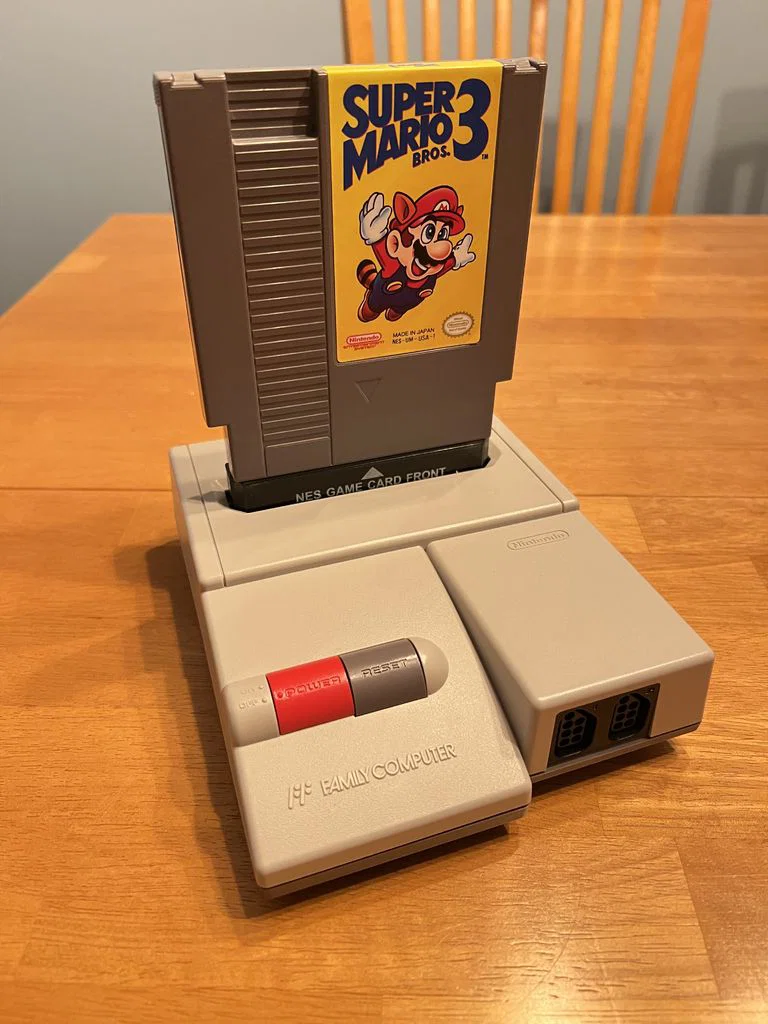

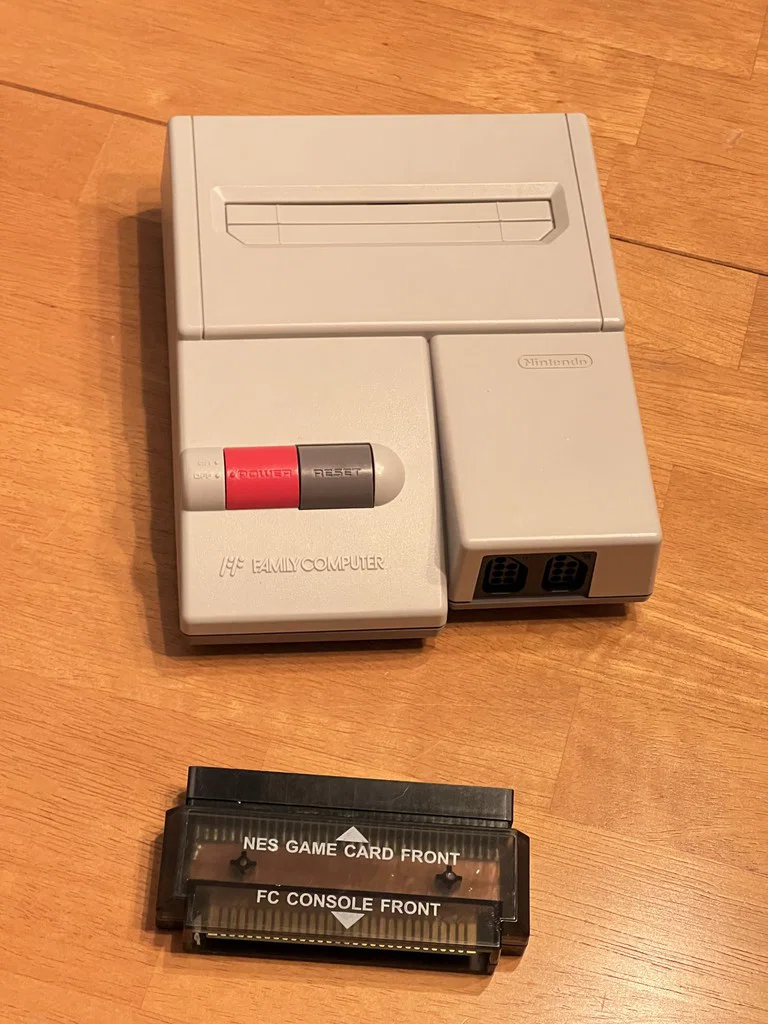

Đây là bộ vỏ thay thế được cải tiến rất nhiều cho một kiểu adapter 72-60 pin khá phổ biến, cho phép bạn cắm băng game Nintendo Entertainment System (NES) bản US/EU vào máy Famicom Nhật. Xem hình để nhận biết chính xác loại adapter mà mẫu vỏ này dành cho. Mình có thấy bán trên eBay (năm 2024) và chắc bạn cũng tìm được ở chỗ khác. Mình mua cái của mình từ nhiều năm trước, mà người bán đó giờ không còn bán nữa nên mình không đưa được nguồn.

Bản thân cái adapter này lúc mới mua về thì nói thiệt là khá “phế”, nhưng làm vài mod đơn giản thì xài ổn hẳn, và bộ vỏ mình thiết kế có chừa/đỡ cho các mod đó. Vấn đề lớn nhất là nó chỉ giữ cái băng NES to đùng bằng mỗi edge connector, không có phần đỡ nào khác. Băng có thể lắc đủ để gây glitch hoặc làm game crash nếu bị đụng trúng. Vấn đề thứ hai là bạn nên dán copper tape làm ground plane cho bo mạch để giảm nhiễu và noise gây ra mấy lỗi lạ, treo máy. Nếu muốn, bạn cũng có thể mod adapter để hỗ trợ đúng expansion audio và MMC5 audio. Chi tiết và hướng dẫn về ground plane và audio mods xem bài của Barawer tại đây: Barawer's post here.

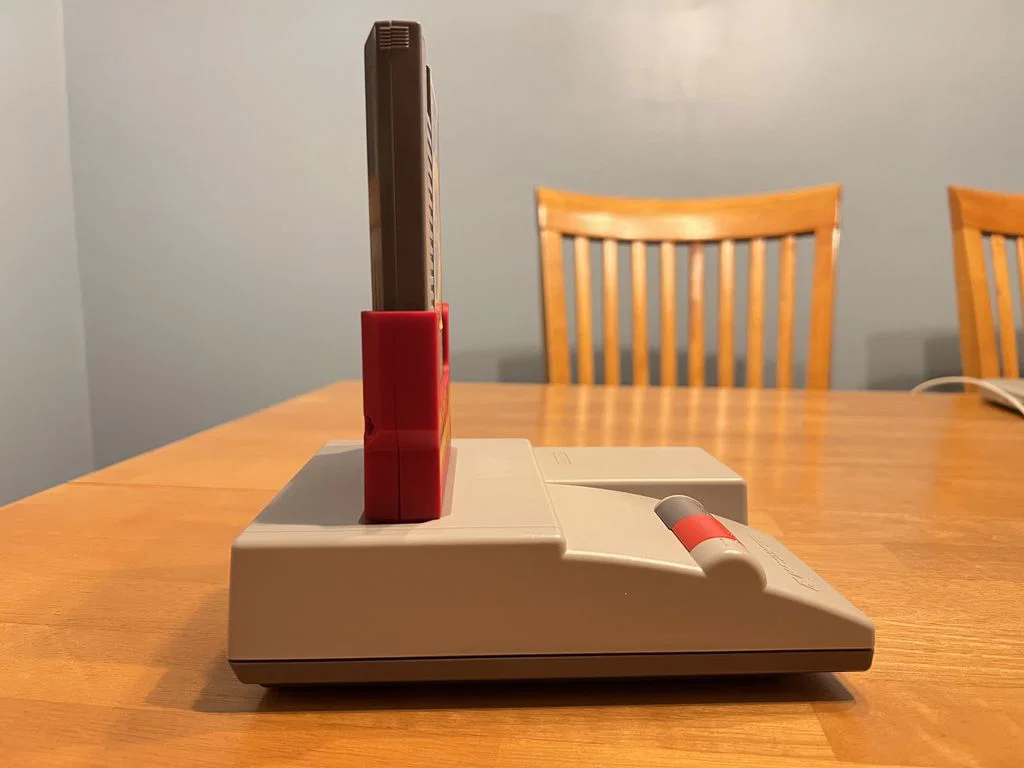

Mình thiết kế bản “short” trước, nhưng rồi thấy không ổn vì vẫn có khả năng cắm băng NES bị ngược, nên mình redesign cho cao hơn và làm key để chỉ có đúng 1 cách cắm.

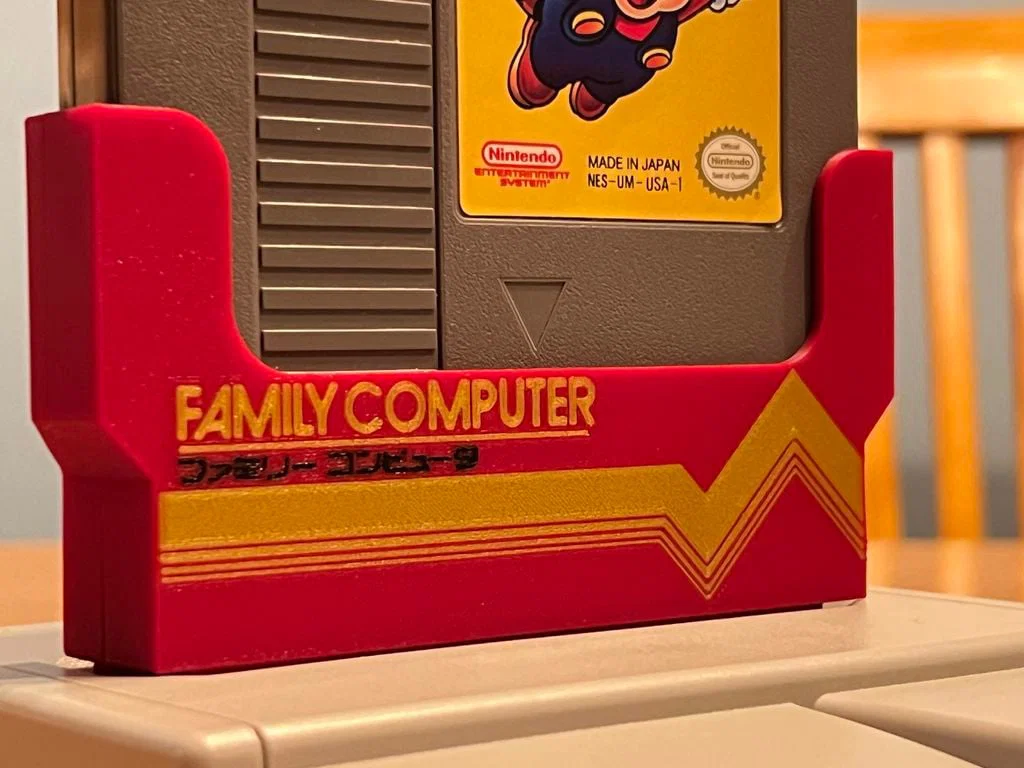

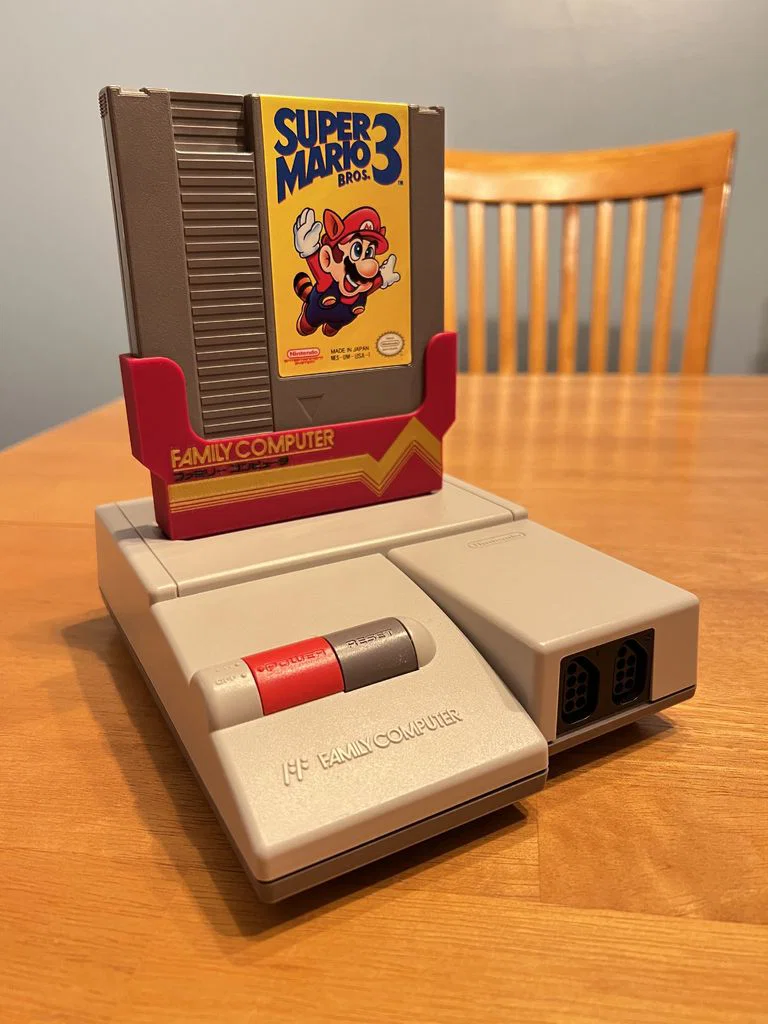

In không cần supports, ráp nhìn chung đơn giản và khó làm sai. Nếu bạn không mod bo adapter thì nhớ nắm rõ (hoặc dán nhãn) mặt trước để biết chiều lắp. Khi đã làm audio mods thì bạn có thể nhận ra ngay nhờ phần khoét clearance ở mặt sau cho biết chiều. Mình cũng làm thêm bản cao có chữ Famicom và logo “pulse” cho đẹp, nhưng cũng có bản trơn để bạn tự mod theo ý.

Dù bạn chọn kiểu nào thì món phụ kiện thêm duy nhất cần có là ốc:

✓ Số lượng: 4 - M3x8 (hoặc M3x10)

Assembly:

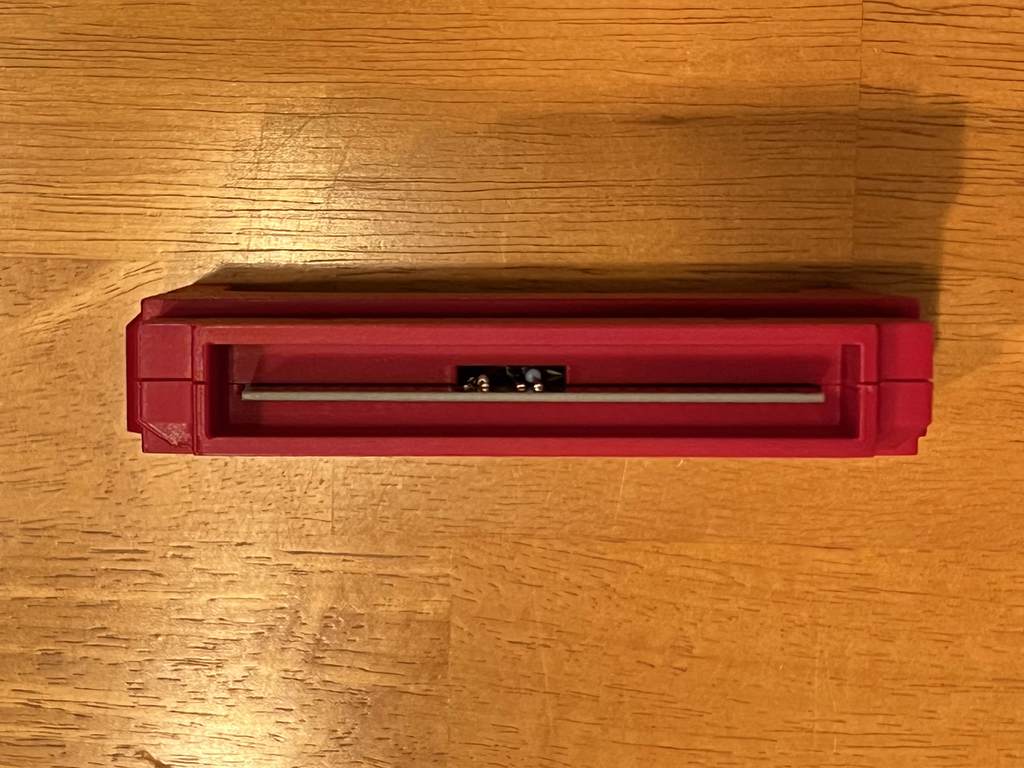

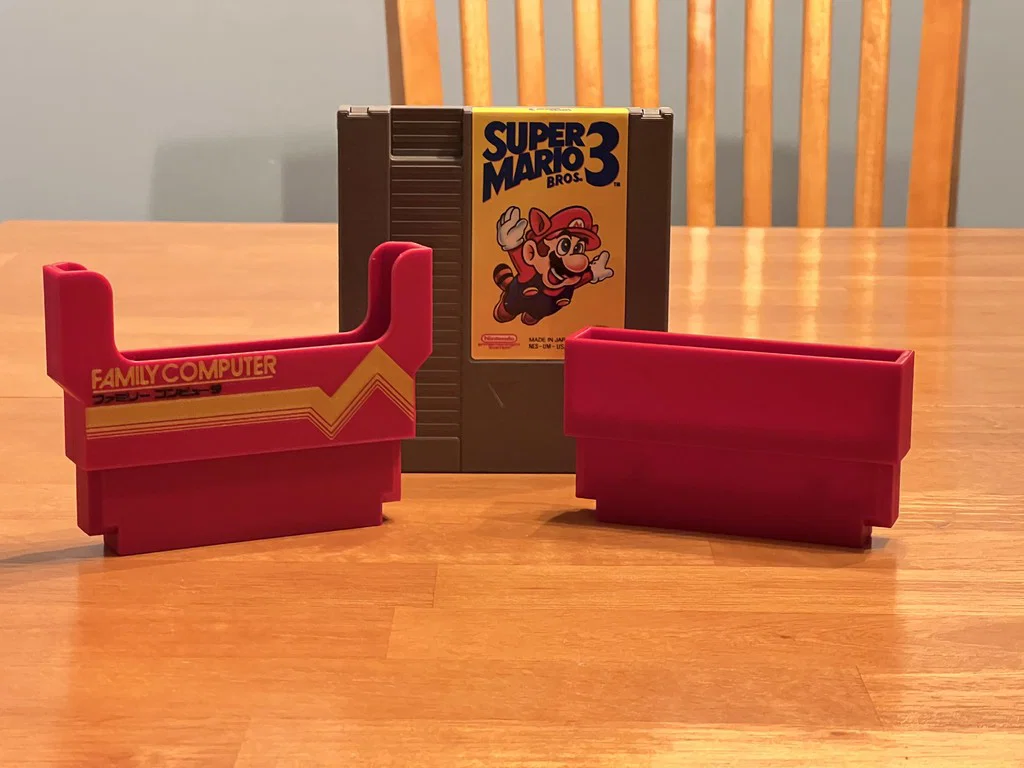

Gắn phần vỏ trước (upper) vào vỏ trước (lower), tương tự với phần vỏ sau (upper) và (lower). Các phần này ép khít vào nhau; tùy sai số máy in mà có thể cần dùng lực nhẹ một chút. Sau đó đặt nửa trước úp xuống và lắp bo adapter vào. Các trụ bắt ốc (screw bosses) phải nằm phẳng/khít bên trong 2 lỗ ốc của PCB. Đặt nửa sau lên rồi bắt ốc lại là xong.

Print Settings

Printer Brand:

Bambulabs

Printer:

Bambu X1C

Rafts:

No

Supports:

No

Resolution:

0.4 nozzle, 0.2 layers

Filament:

Voxel PLA Pro

Fire Engine Red, Gold, Black

Notes:

Ghi chú về in logo: phần “pulse” có 5 đường mảnh dần, và đường cuối mảnh quá nên in bằng nozzle 0.4mm sẽ không ra đúng. Vì vậy trong file 3MF của mình, mình để đường đó cùng màu với vỏ. Nó vẫn có trong model; nếu bạn in độ phân giải mịn hơn thì có thể đổi màu lại. Ngoài ra phần chữ cũng gần như chạm ngưỡng in đẹp với 0.4mm, nhưng mình thấy dùng arachne wall calculation, in outer trước rồi tới inner walls, và đồng thời “tô kín” dấu phụ nhỏ (°) trong chữ Nhật thì ra rất ổn trong Bambu Studio.
