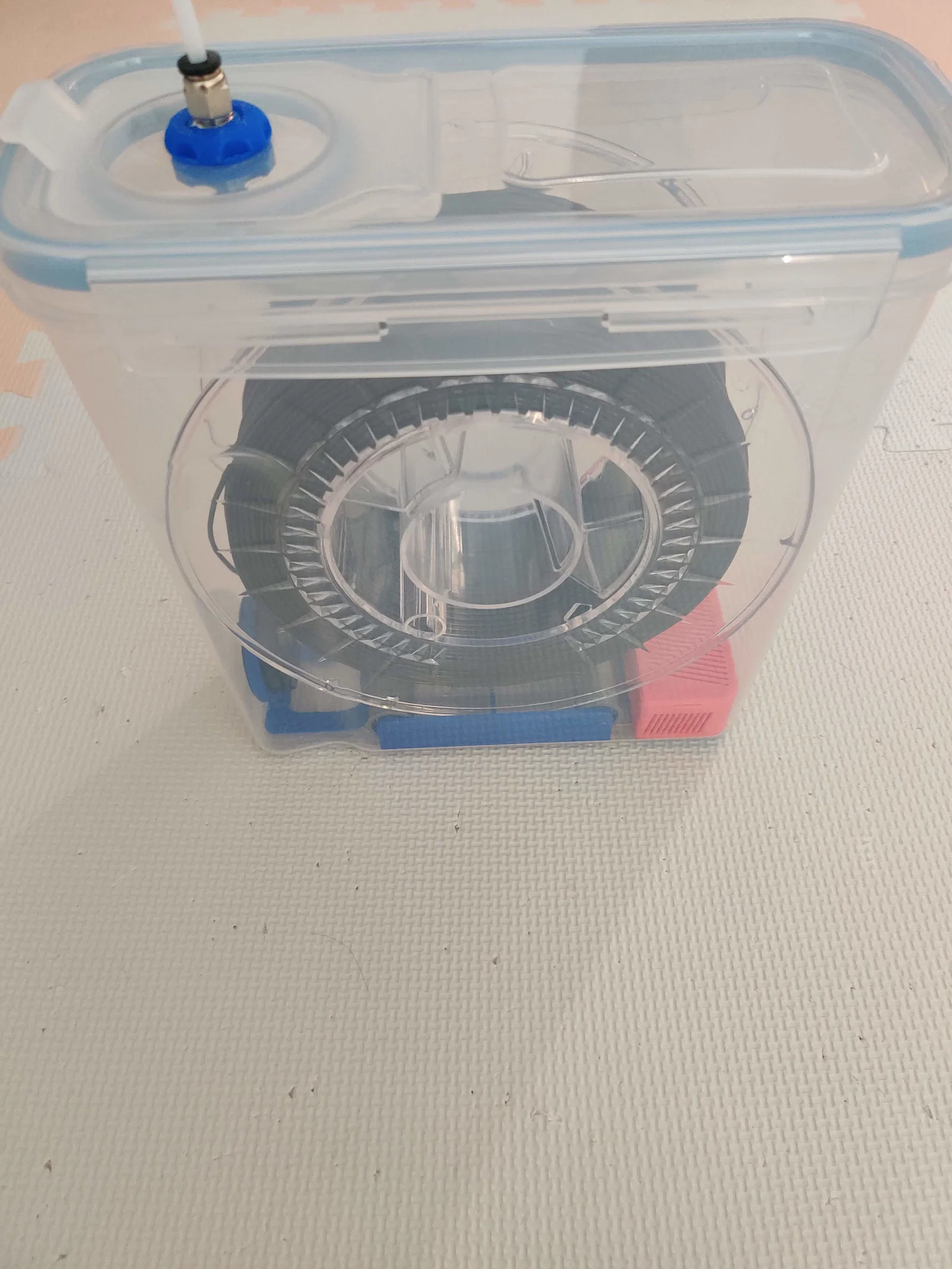

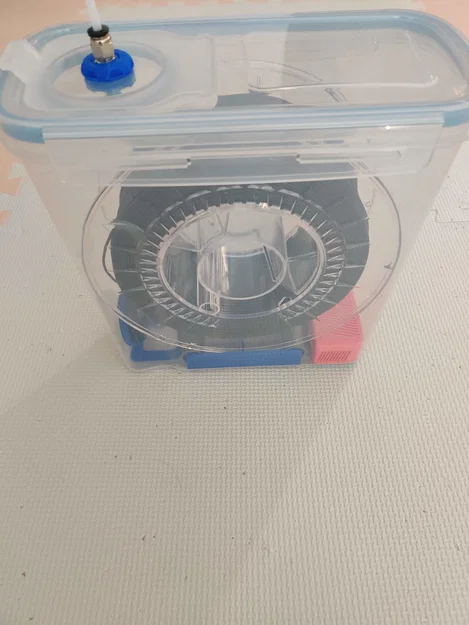

Dyna Dry Box - Modular Remix (Bản Modular tháo rời silica & hỗ trợ sensor)

Mình rất thích “Dyna Dry Box” nhưng có vài ràng buộc: 1. Mình muốn hộp silica tháo rời được để có thể in bằng ASA
2. Hộp tháo rời cần cấu trúc thoáng hơn hoặc form to hơn chút
3. Mình cần tuỳ chọn để gắn được nhiều loại cảm biến độ ẩm khác nhau
4. Mình có bearing 688zz (16x8x5), nên muốn dùng loại này thay vì 608zz (22x8x7)
5. Cuộn filament của mình đường kính 67mm (bề rộng)

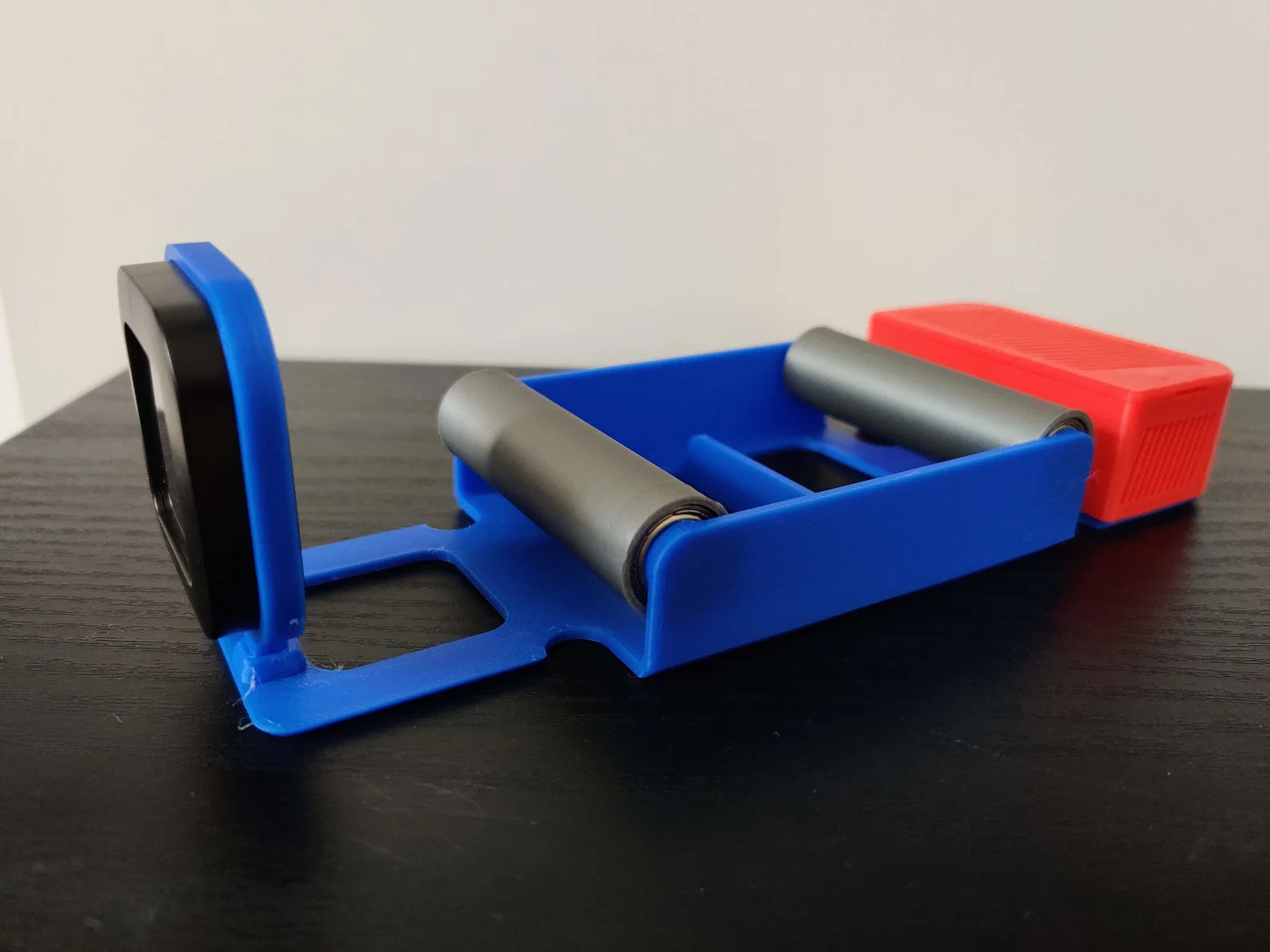

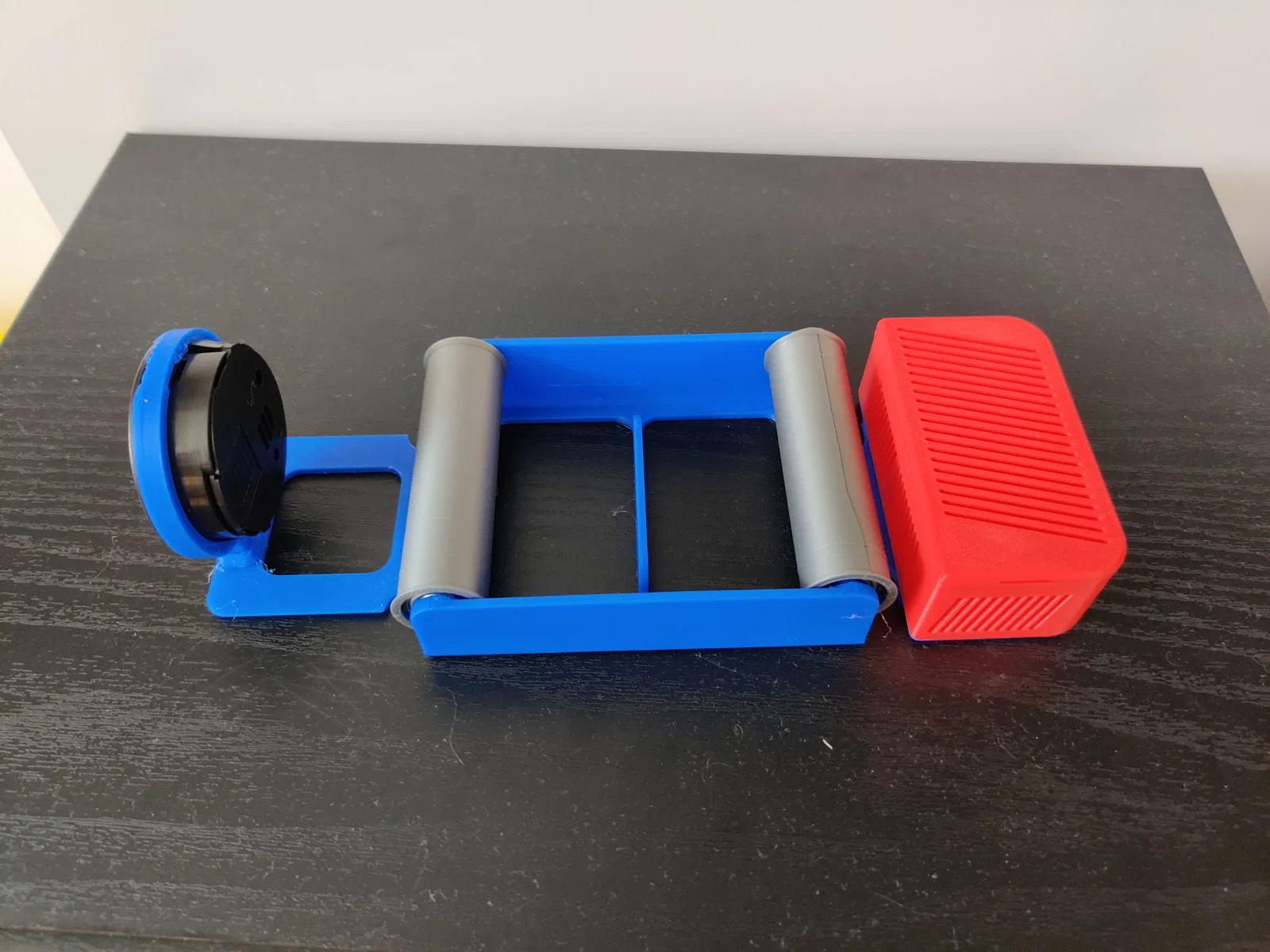

Vì vậy mình chỉnh lại bản gốc theo hướng modular: gồm base, silica box và sensor support.

Base, cần 3 viên nam châm 7x2mm để gắn vào các vị trí đã thiết kế.

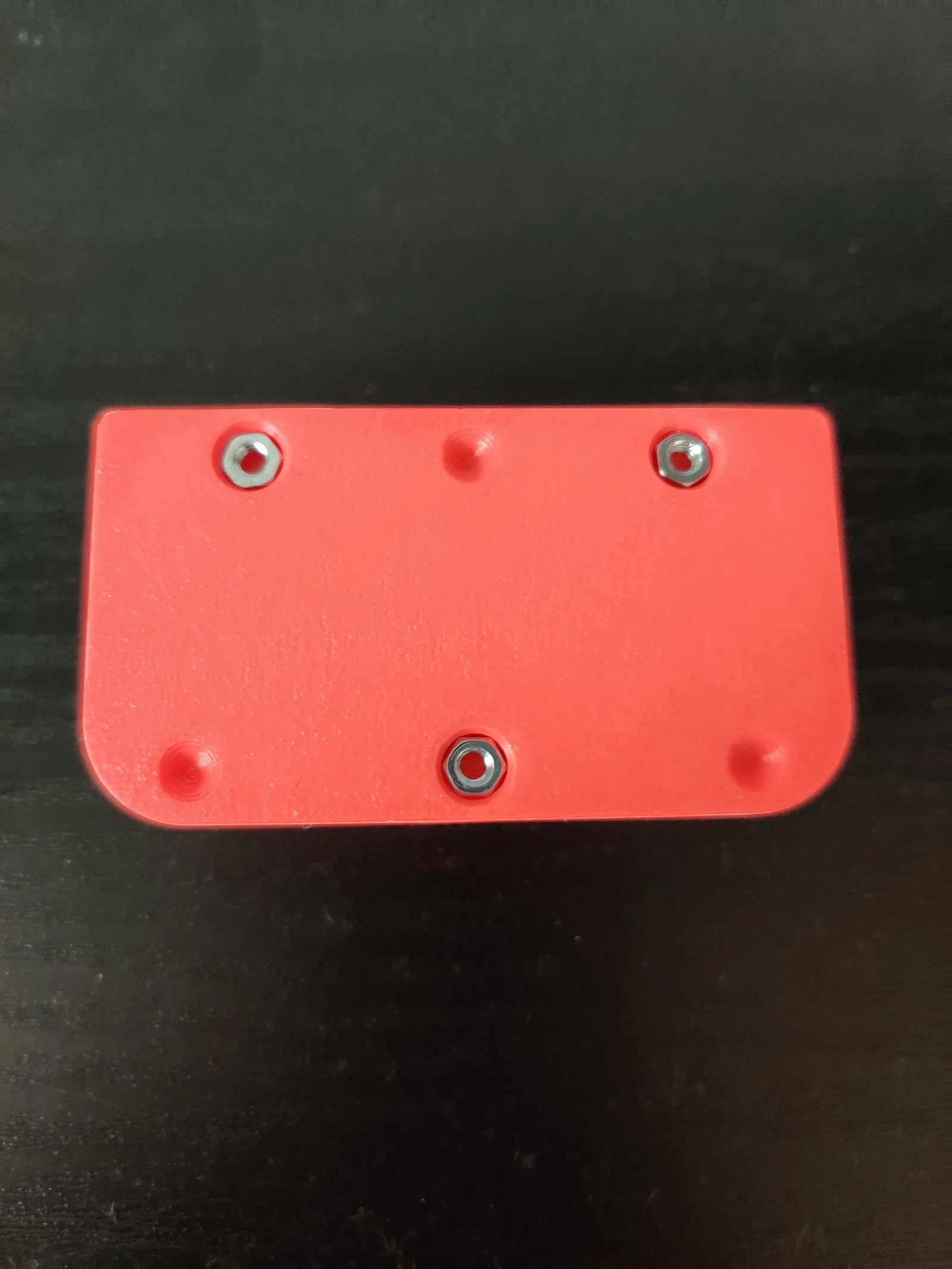

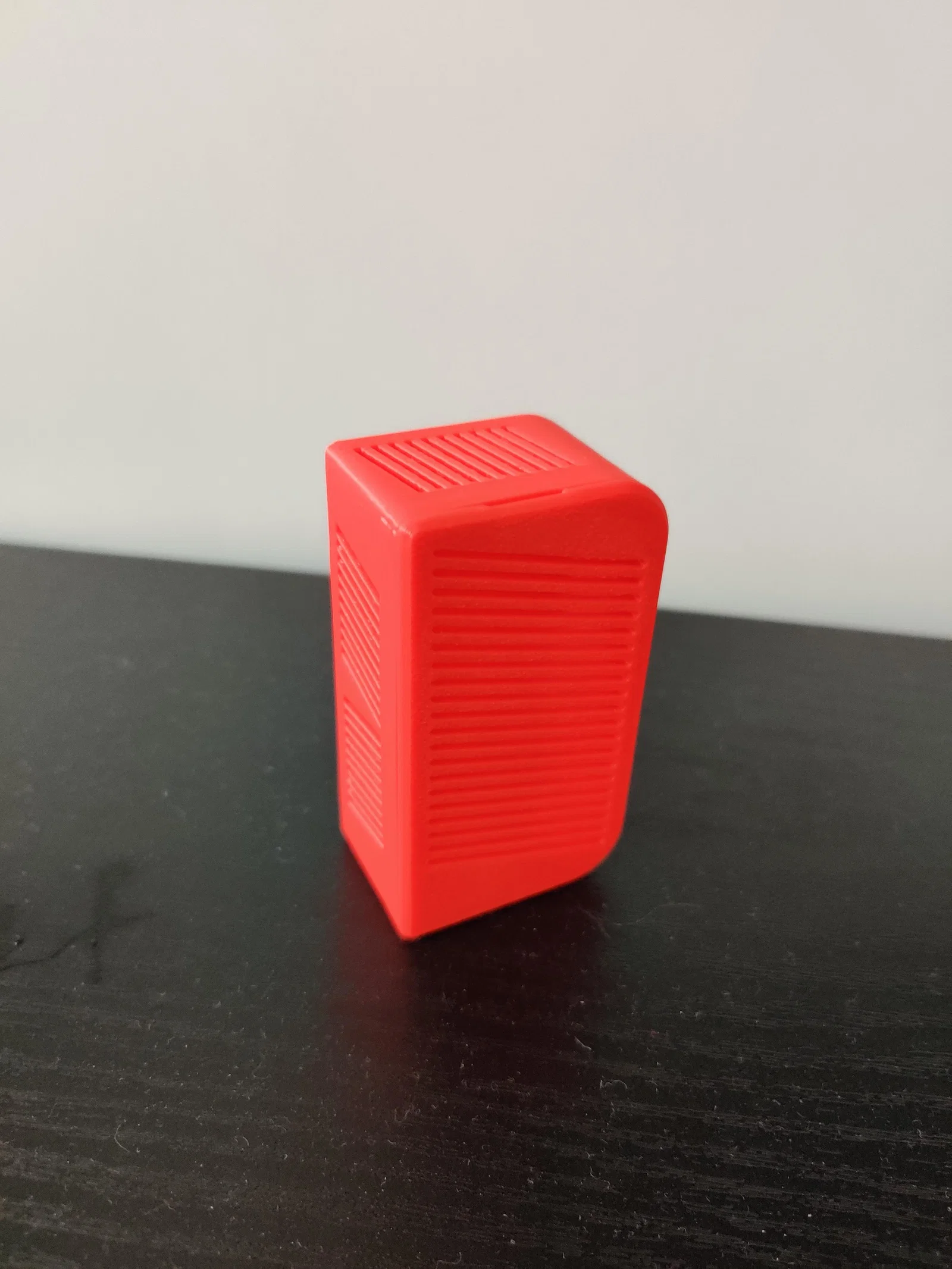

Silica box, mình dùng 3 đai ốc thép M3, nhưng cũng có thể dùng nam châm 6x2mm.

Sensor support, có thể dùng vít M3 để bắt sensor support vào base (theo kinh nghiệm của mình thì không cần).
Có một đường yếu ngang để có thể cắt nếu in bị quá khít (theo kinh nghiệm của mình thì cũng không cần)

Note: Có chiều in đúng cho phần này, cứ in theo đúng hướng như file đang đặt (as loaded) hoặc tìm cái tam giác ở vị trí đường cắt (tam giác phải được in với mũi nhọn hướng xuống)

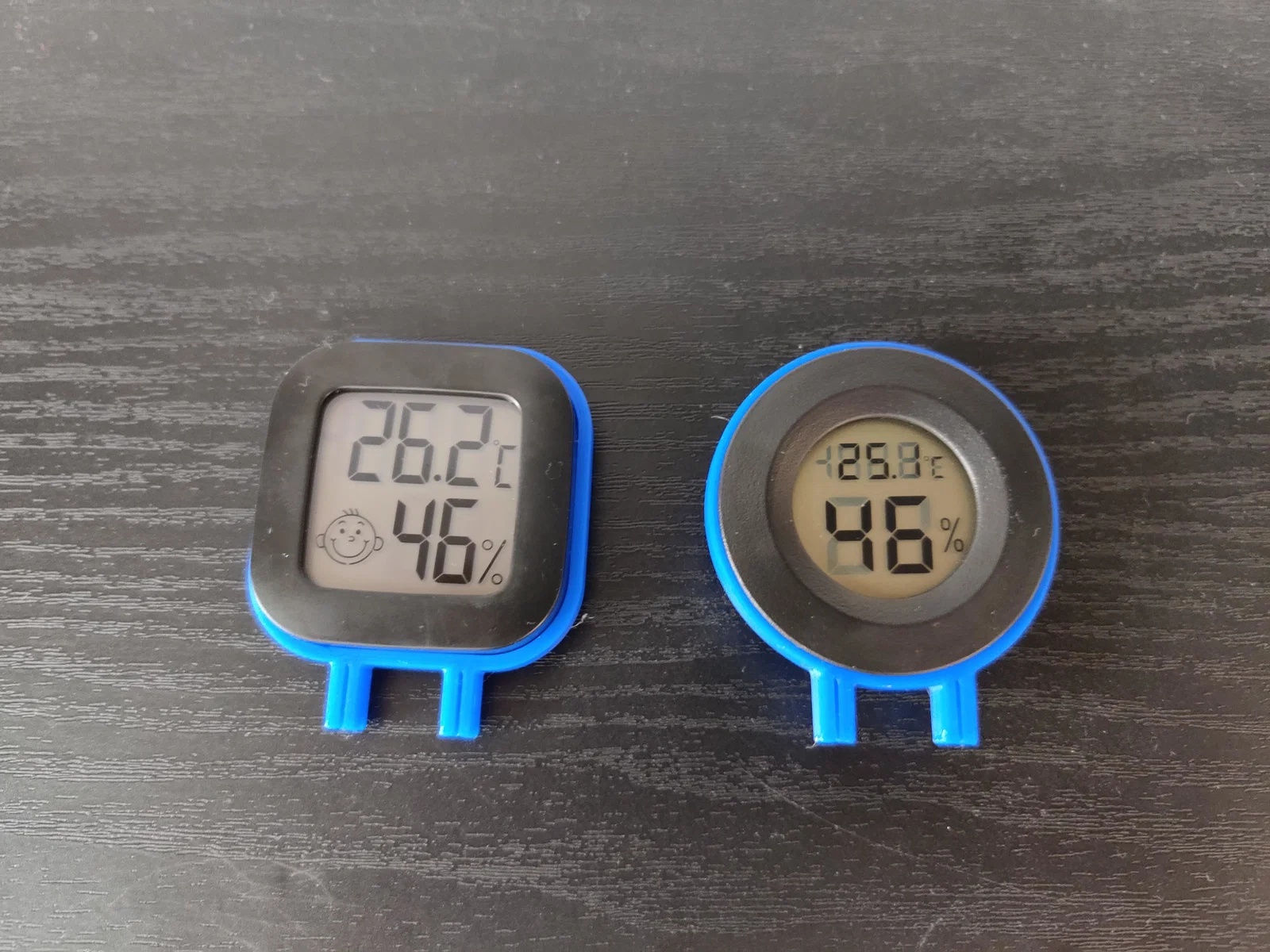

Sensor Parts:
Round Sensor
Square sensor

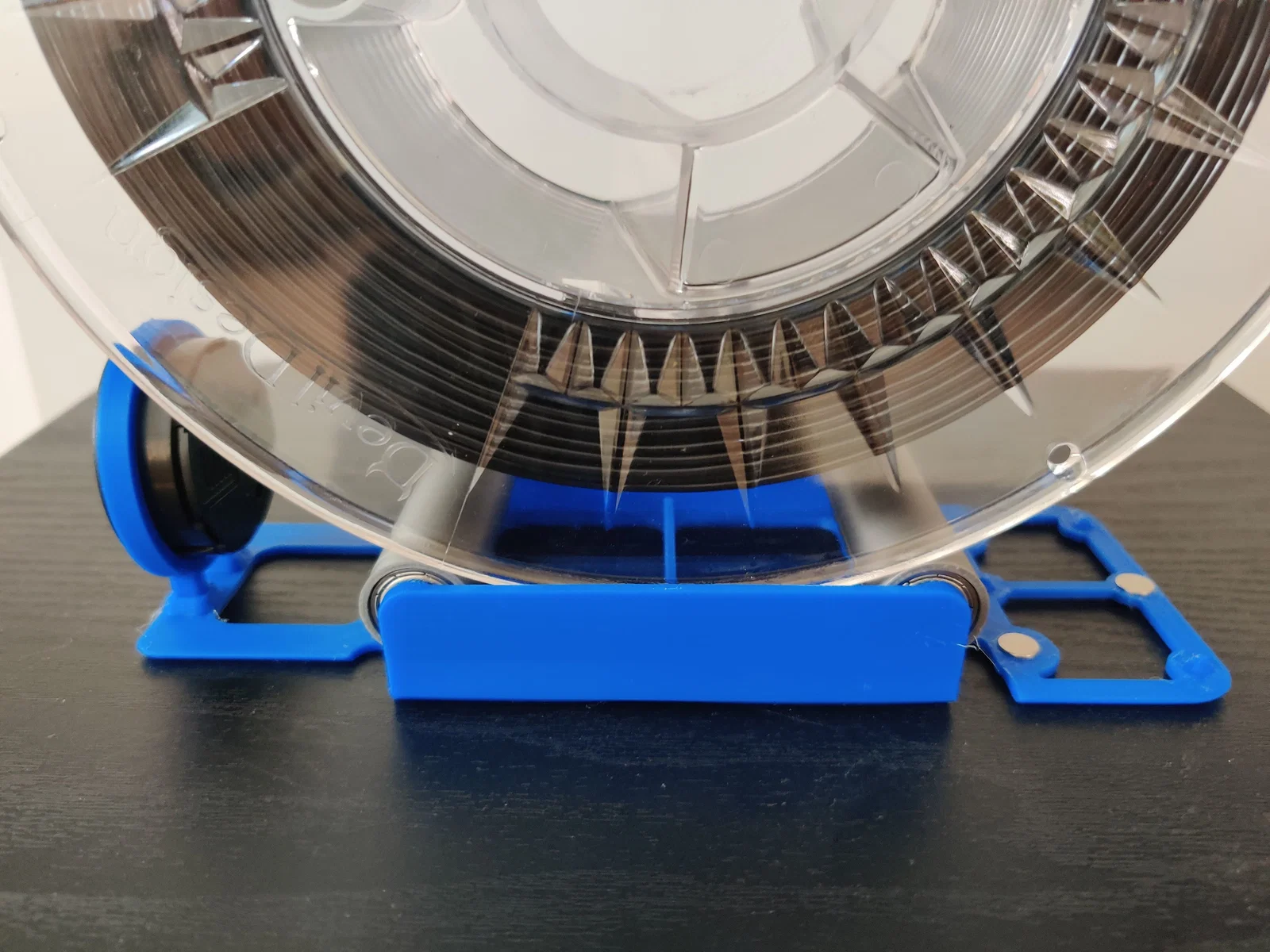

Roll, mình có 2 biến thể roll đã thiết kế lại để dùng bearing 688zz (16x8x5)
1. Gần như làm lại từ bản gốc để lắp bearing 688zz - MAX 65mm
2. Bản ôm khít hơn và dài hơn chút để phù hợp cuộn rộng 67mm

Note: chỉ dùng biến thể thứ 2 nếu bạn có cuộn rộng hơn; nếu bạn dùng bearing 608zz thì NÊN dùng bản gốc

Gợi ý in (Print suggestions):

Mình in silica box bằng ASA, các phần còn lại in PLA.

Kích thước nozzle: 0.4

Layer height: 0.2 (sensor support in đẹp nhất với 0.16)
