Kobra 2 Pro/Plus/Max: Adapter Plate MKS Robin Nano v3.1 cho Stock Housing

Tấm adapter plate này được làm ra để giúp việc lắp MKS Robin Nano v3.1 vào đúng stock housing của Kobra 2 Pro/Plus/Max dễ hơn.

Ban đầu mình thiết kế để fit riêng cho Kobra 2 Pro, nhưng housing của Kobra 2 Plus thì y chang. Do Kobra 2 Max cũng dùng cùng stock mainboard, nên tấm plate này cũng sẽ vừa cho máy đó.

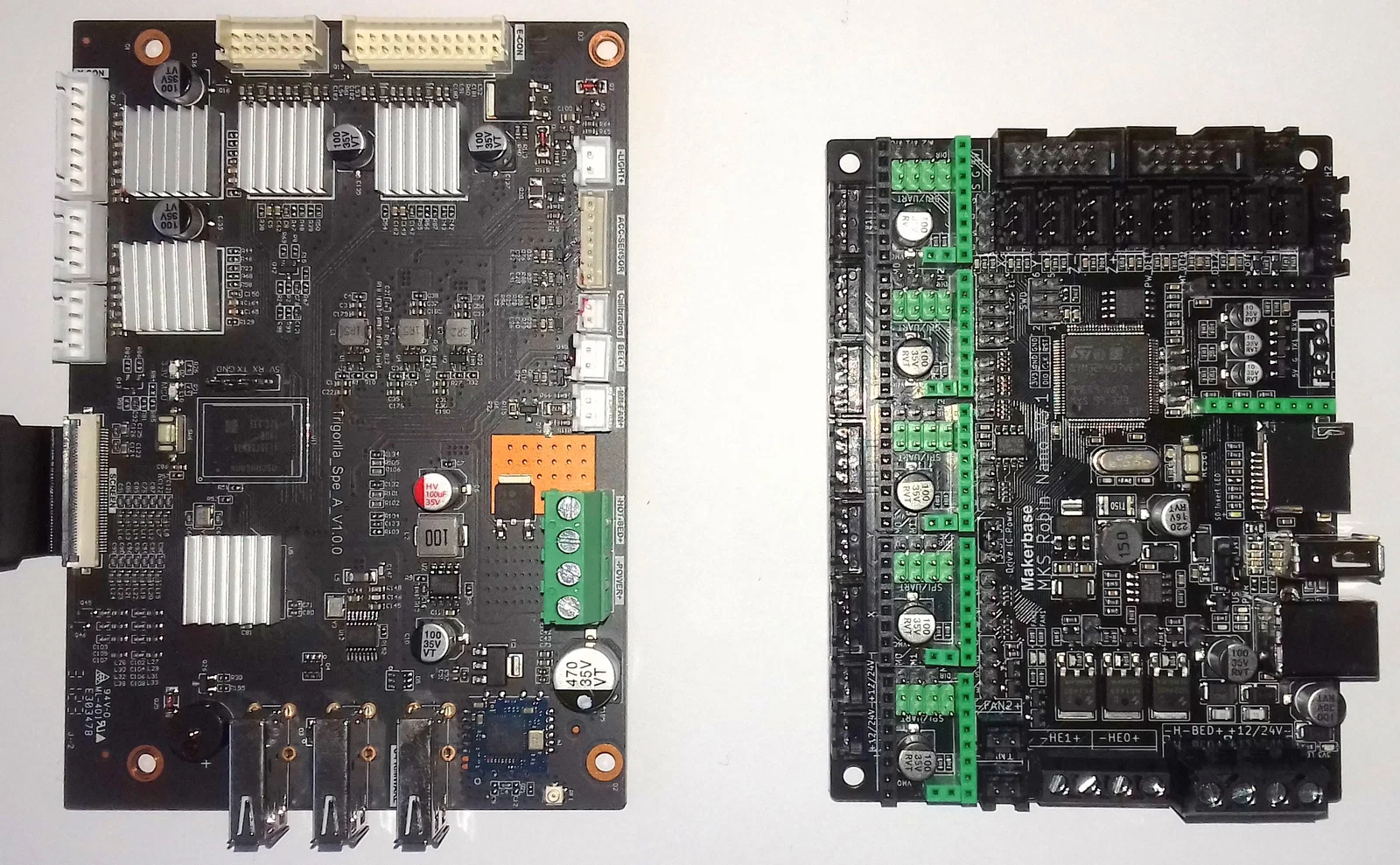

Mình quyết định gắn MKS Robin Nano v3.1 vào Kobra 2 Pro của mình để có thể chạy Klipper native. Vì mình muốn lắp mainboard vô lại stock housing, nên mình thiết kế tấm adapter plate này.

Có 2 kiểu bắt: ‘vertical’ và ‘horizontal’. Cả hai kiểu đều cần ốc và tán M3.

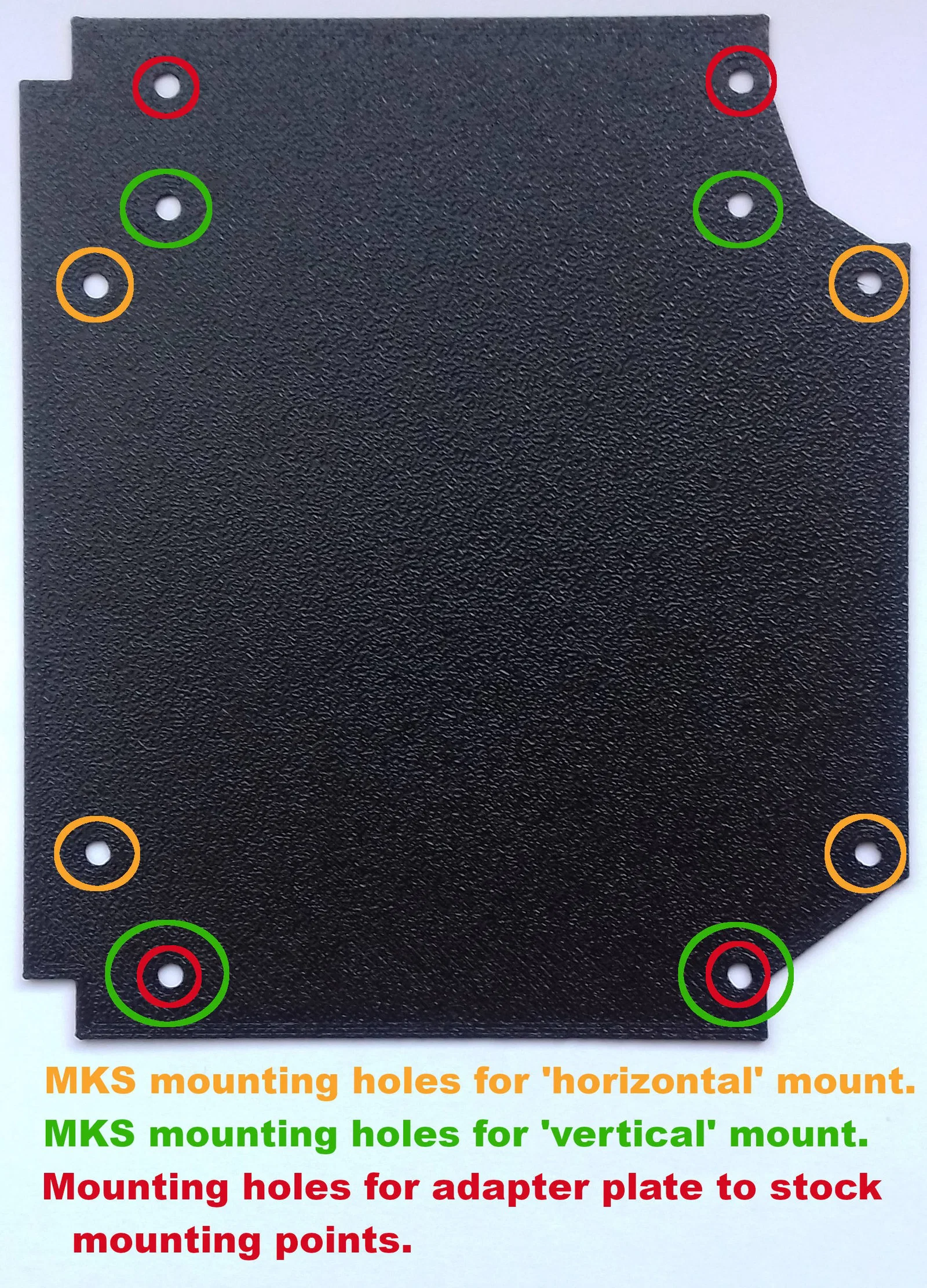

Tùy hướng bạn chọn, bạn phải dùng các lỗ bắt khác nhau như trong hình, chỗ mình đã đánh dấu các lỗ tương ứng bằng màu khác nhau:

• Nếu bạn muốn gắn board MKS theo kiểu ‘horizontally’, dùng 4 lỗ được khoanh vòng tròn màu cam. Bắt board MKS lên plate trước, rồi lắp plate vào housing bằng 4 lỗ được đánh dấu màu đỏ.

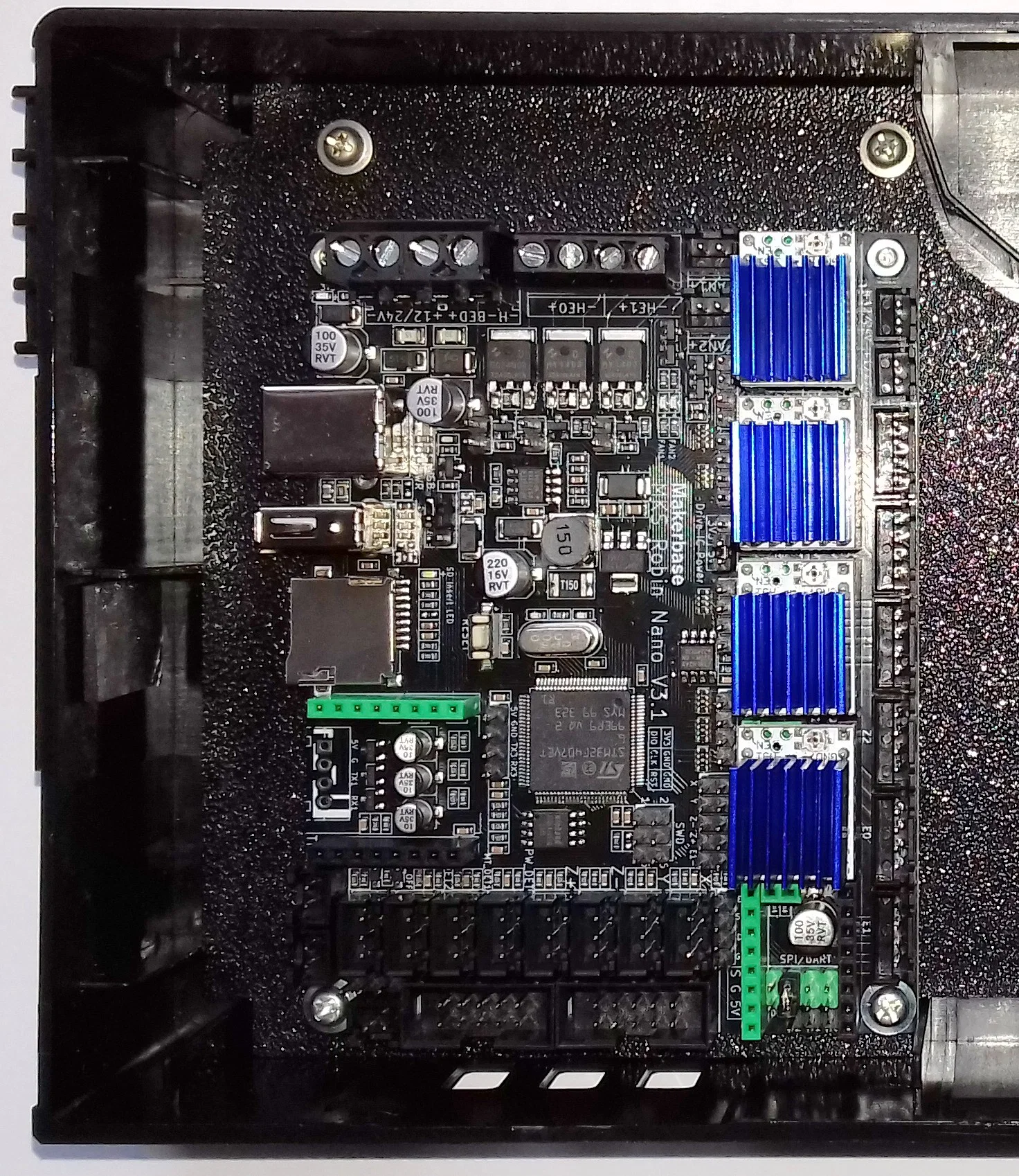

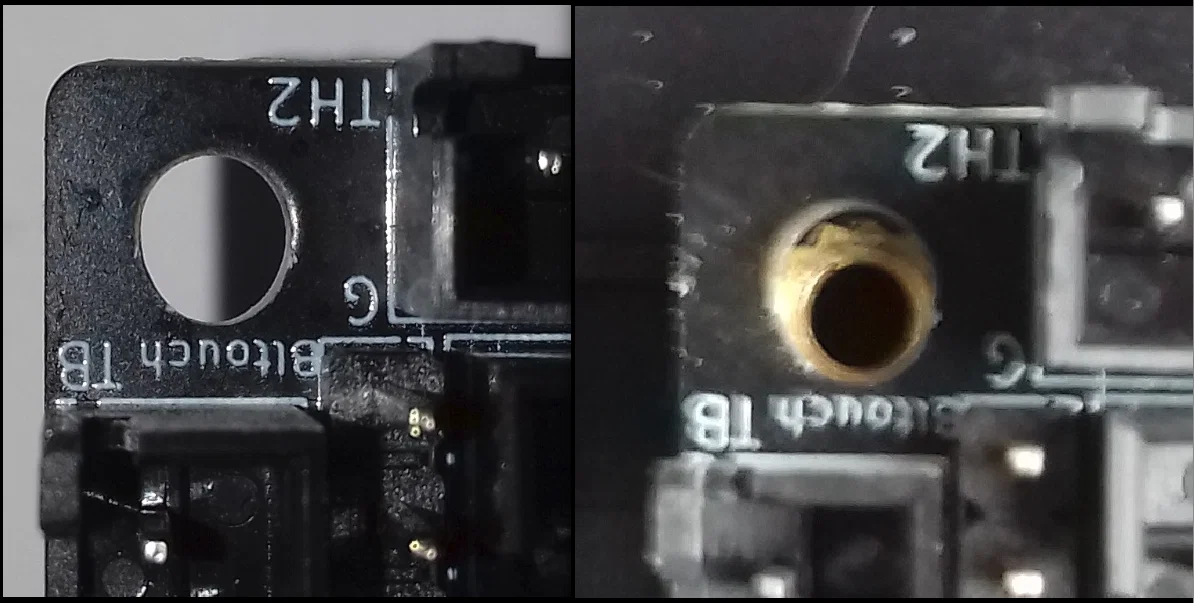

• Nếu bạn muốn gắn board MKS theo kiểu ‘vertically’, bạn phải dùng 2 lỗ bắt được đánh dấu màu xanh lá và bắt board lên plate trước. Sau đó lắp adapter plate kèm board MKS vào housing bằng 2 lỗ được đánh dấu màu đỏ. Cuối cùng, thêm ốc vào 2 lỗ được đánh dấu vừa xanh lá vừa đỏ. CHÚ Ý: Khi gắn board theo kiểu ‘vertically’, bạn cần nới dài nhẹ một lỗ bắt cụ thể trên board MKS như trong hình minh họa. Bạn cũng cần một dây/adapter USB-B góc 90°, vì board nằm sát vách của housing.

Để xem thêm hình và hướng dẫn chi tiết hơn về cách tiến hành khi lắp MKS Robin Nano v3.1 cho Kobra 2 Pro/Plus/Max, vui lòng xem chương tương ứng trên trang infosites của mình; trong đó cũng có link tới file printer.cfg mình đã setup cho từng mẫu máy:

• Kobra 2 Pro - MOD: MKS Robin Nano v3.1
• Kobra 2 Plus - MOD: MKS Robin Nano v3.1
• Kobra 2 Max - MOD: MKS Robin Nano v3.1
