DSLR Toolhead Smart Orbiter V3 (VORON 0) BETA

!!!!CẨN THẬN!!!!

Đây là bản beta mình chưa test hay in thử lần nào!

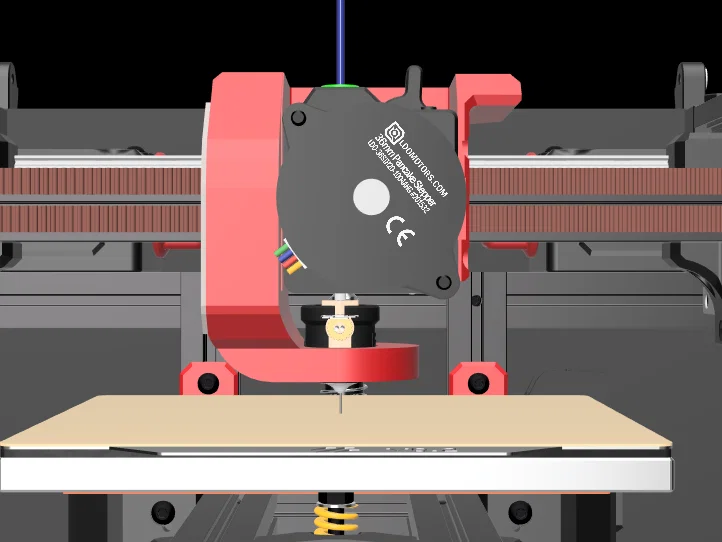

Mình gọi nó là DSLR Toolhead vì nhìn nó hơi giống một cái máy ảnh DSLR.

PHOTO SOURCE:https://pixabay.com/photos/camera-vintage-nikon-retro-4129687/

---------------------------------------------------------------------------------------------------------------

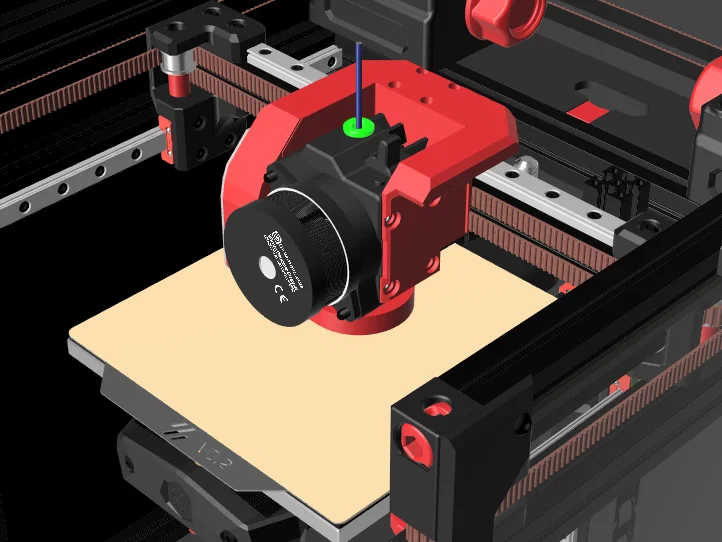

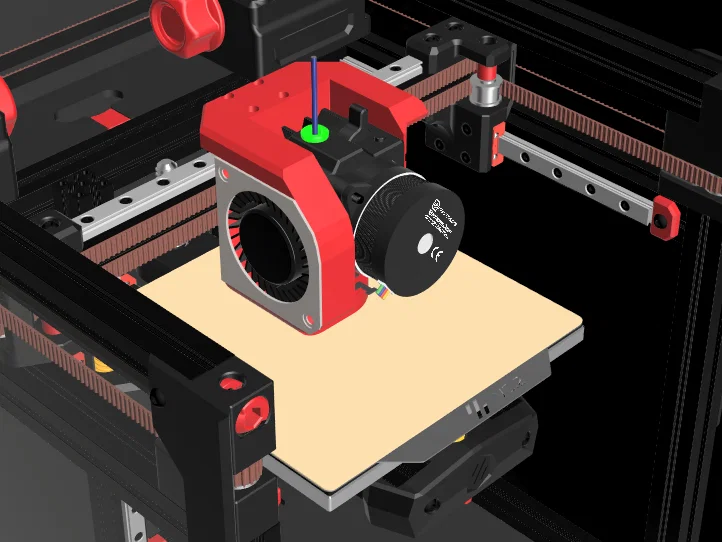

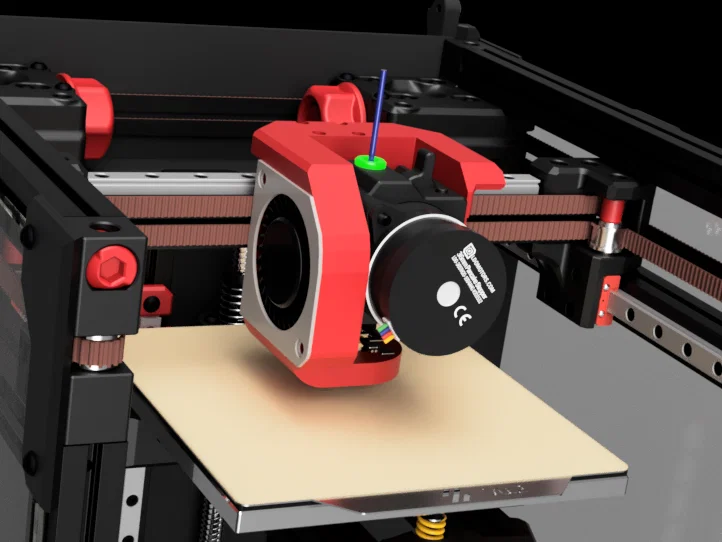

Thiết kế này cho phép gắn Orbiter V3 lên Voron 0 mà không bị mất build volume. Toolhead có tích hợp quạt blower 5015. Điểm trừ duy nhất là bạn sẽ phải chạy khi tháo cửa cho tới khi mình nghĩ ra mod cho cái cửa, vì Orbiter thò ra ngoài nhiều hơn toolhead Voron zin. Mình cố giữ footprint gần như Mini Stealthburner. Hiện có upload 3 phiên bản: có 5015, không quạt, và bản static fan (bản static fan sẽ mất một ít build volume). Nhờ mọi người để lại góp ý và remix toolhead này giúp mình nha!!

BOM:

• Quạt blower 5015
• 4 insert M3 heat stake
• 8 ốc M3 Button Head Cap Screws (chiều dài TBD)
• Kìm/cutter cắt (để cắt bớt shroud của 5015)
• Băng keo VHB dày ~1mm hoặc mỏng hơn để cố định 5015
• 4 kẹp/bấm đai (belt crimps)

IN ẤN:

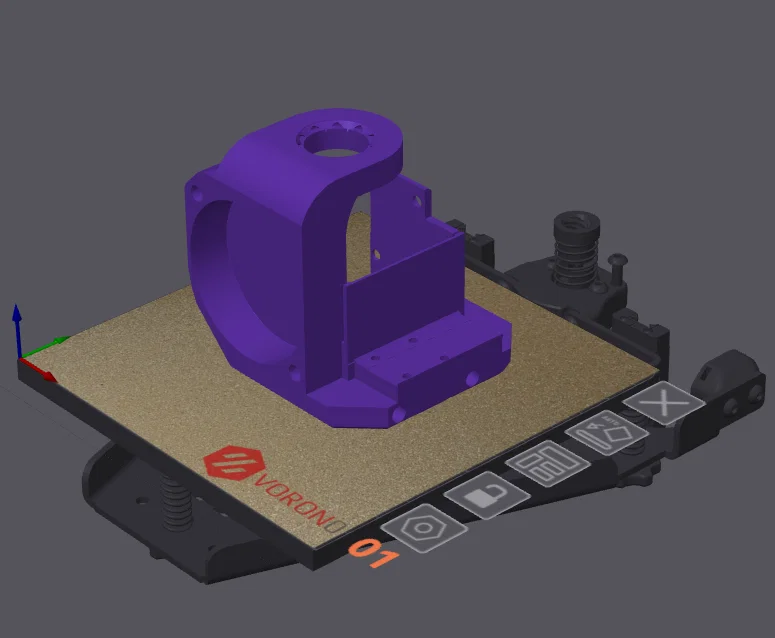

Mình có thêm support tích hợp sẵn cho các lỗ bắt linear rail.

Infill và số lớp vỏ (perimeters) theo spec của Voron.

Nozzle .4, layer height .2. Paint support ở các vị trí này.

LẮP RÁP:

Ép 2 heatstake insert vào phía sau tool carriage cho bracket pcb/strain relief.

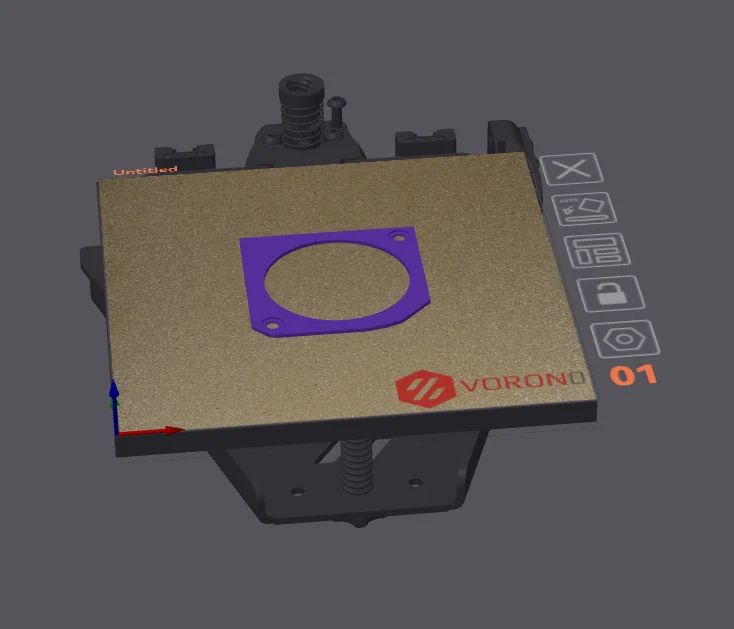

Ép 2 heatstake insert vào các lỗ bắt fan cover.

Gắn Orbiter V3 bằng 6 con BHCS.

Cắt bớt phần shroud của quạt 5015 cho tới khi còn khoảng một vòng nhựa tròn đường kính tầm 20mm giữ cánh quạt. Dán một miếng VHB ở mặt sau phần này. Luồn dây quạt qua lỗ đi dây.

Cố định nó vào vị trí gắn quạt.

Bắt fan cover bằng 2 con BHCS.

Sau khi gắn quạt xong, NỚI DÂY CUROA HOÀN TOÀN (có thể bạn phải nới các ốc cố định A và B drive rồi trượt cụm drive ra vị trí lỏng nhất), tháo X carriage cũ và bấm kẹp cho cả dây A và B MỘT BÊN TRƯỚC. Nhớ canh sao cho kẹp dây nằm đúng cùng một vị trí trên mỗi sợi dây.

Luồn 2 sợi dây vào rãnh trên toolhead và cố gắng giữ chúng song song.

Gắn toolhead lên linear rail carriage.

Kéo phần dây chùng ở phía đối diện rồi luồn chúng vào rãnh.

Đánh dấu sợi dây phía dưới tại vị trí sát cái notch nhìn từ phía sau gantry, rồi kéo dây ra khỏi rãnh.

Đếm số răng (teeth) từ đầu dây tới dấu bạn vừa đánh; đặt một dấu tương tự lên sợi dây phía trên ở đúng vị trí đó. Trượt belt crimps vào cho tới khi chúng vừa chạm nhẹ vào các dấu, rồi bấm kẹp. Cắt phần dây dư phía sau kẹp, sau đó luồn lại vào rãnh trên toolhead. Kiểm tra lại để chắc chắn cả 4 đầu dây song song với nhau, siết và tune dây theo tần số Voron khuyến nghị là 110 Hz. Siết lại mọi cụm drive/ốc nào bạn đã nới trong lúc tháo X carriage cũ.
