Kẹp gọn cáp (Cable tidy/organiser) có nắp tháo rời

Kẹp gọn cáp/ống dẫn cáp gắn tường này có các tính năng sau --

• Nắp lưng tháo/lắp kiểu snap-on/off. Giúp cáp không bị rơi ra, đồng thời dễ mở để sắp xếp lại dây.
• Kéo dây ra để dùng, xong thả lại thì dây sẽ tự về vị trí gốc.
• Hiện có 2 module rộng 10cm --

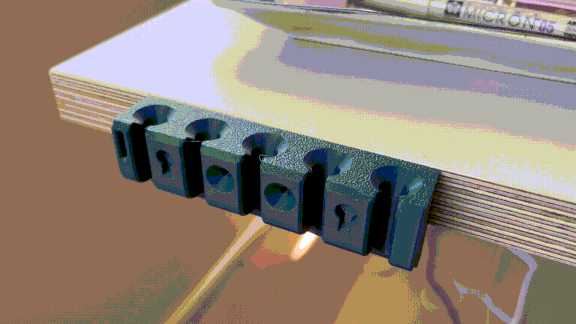

  • 5 lỗ 6mm cho dây mảnh hơn, ví dụ cáp USB / cáp Ethernet / adapter AC, v.v.

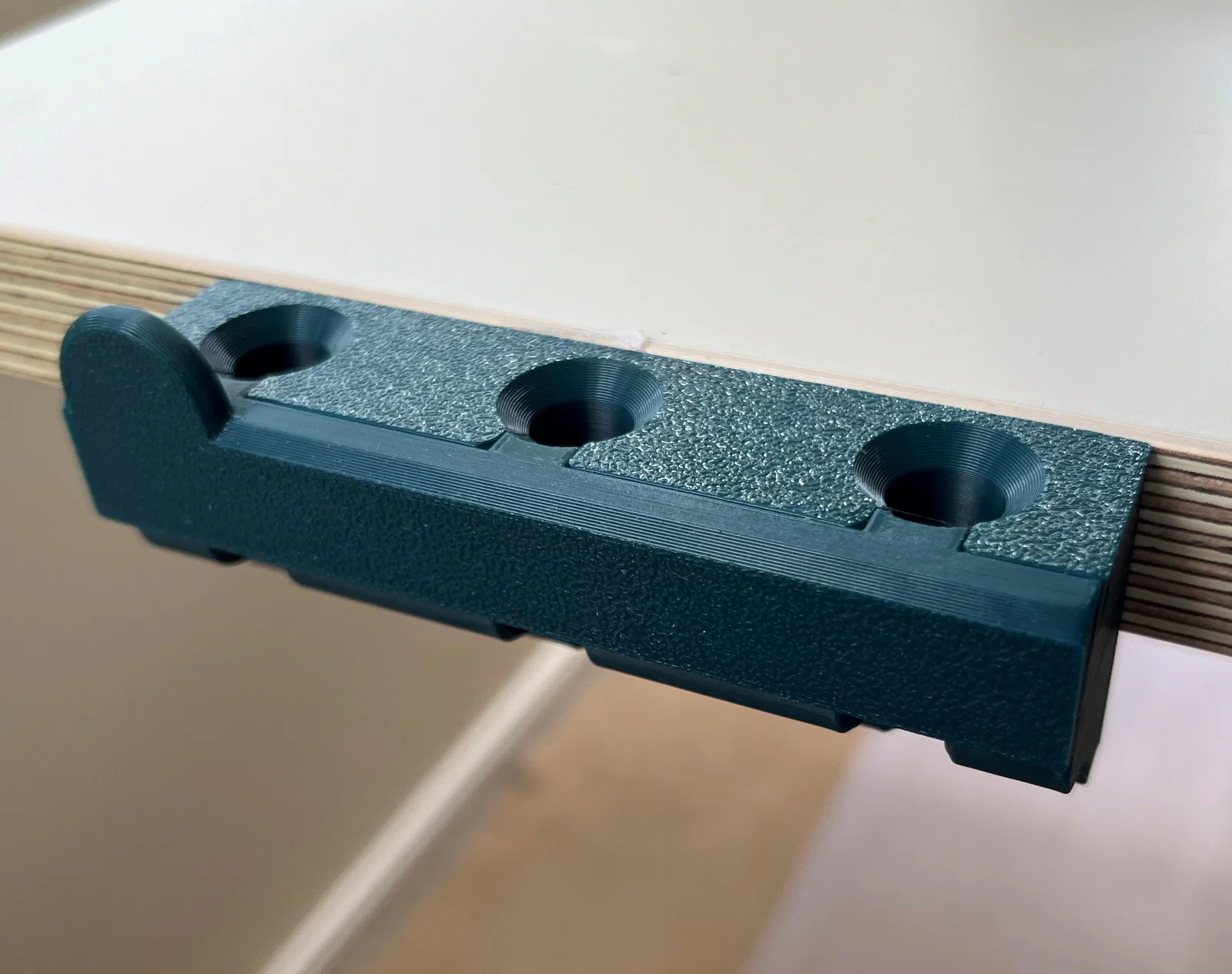

  • 3 lỗ 8mm cho đồ/dây to hơn, ví dụ cáp video / dây nguồn / tua vít, v.v.
• Mặt sau phẳng để gắn lên tường.
• Gắn ở cạnh tường hoặc cạnh bàn bằng vít hoặc băng keo 2 mặt.
• Hệ này rộng 10cm và dạng modular. In bao nhiêu cái tuỳ bạn.
• Cứng cáp, in 3D dễ, không cần support, chạy được với đa số filament.
• Miễn phí cho mục đích phi thương mại, nhưng có thể tip một ít nếu bạn thấy hữu ích.


In 3D các bộ phận

Mình in với nozzle 0.4mm, dùng filament Bambu Labs PLA “Tough” với độ dày lớp (extrusion) tiêu chuẩn 0.20mm. Mình thấy để 2 walls và 15% grid infill là đủ cứng rồi. Nói chung gần như setting mặc định của đa số máy in là ổn. Nếu bạn in bằng textured surface plate thì bề mặt texture sẽ lộ ra ở phần mặt trên của kẹp gọn cáp. Không cần support. Mình khuyên tránh các loại filament dẫn điện, giòn hoặc abrasive (mài mòn). Đặc biệt phần ngàm/clip cần độ bám lớp (layer adhesion) khá tốt. Kết quả thực tế có thể khác nhau, nhưng mình nghĩ PLA hoặc PLA+ tiêu chuẩn đa số sẽ phù hợp. Điểm có thể bị ảnh hưởng là độ “snap” của nắp – thiết kế để giữ chắc mà vẫn tháo ra được, nên phần này cũng phụ thuộc một phần vào filament. Máy bạn in được benchy ổn thì in mẫu này cũng ổn thôi.

Gắn lên tường

Có 2 cách chính để gắn kẹp gọn cáp vào cạnh bàn hoặc tường –

1. Bắt vít. Dùng 2 lỗ vít có sẵn để bắt vào tường hoặc cạnh bàn. Mình khuyên khoan lỗ mồi nhỏ trước. Lưu ý nắp snap-on sẽ che phần vít. Mình dùng vít gỗ tự khoan (self-tapping) dài 30mm là đủ chắc để cố định. Đừng siết quá chặt vì áp lực cao liên tục có thể làm nhựa bị cong/biến dạng.

2. Băng keo dán 2 mặt. Có loại băng keo dùng để dán đồ chắc lên tường. Mình dùng loại hãng 3M, nhưng cũng có hãng khác. Cách này không chắc bằng bắt vít, nhưng không phá bề mặt.

Khoảng hở (Clearance)

Toàn bộ kẹp gọn cáp khi lắp nắp là sâu 25mm. Tuy nhiên, lý tưởng nhất là chừa tổng khoảng hở tối thiểu 40mm (tức 4cm) để thao tác bấm nắp vào/ráp nắp ra cho dễ.

Cố định dây cáp trong kẹp

Có 3 cách, nhưng thật ra cách số 1 là tốt nhất –

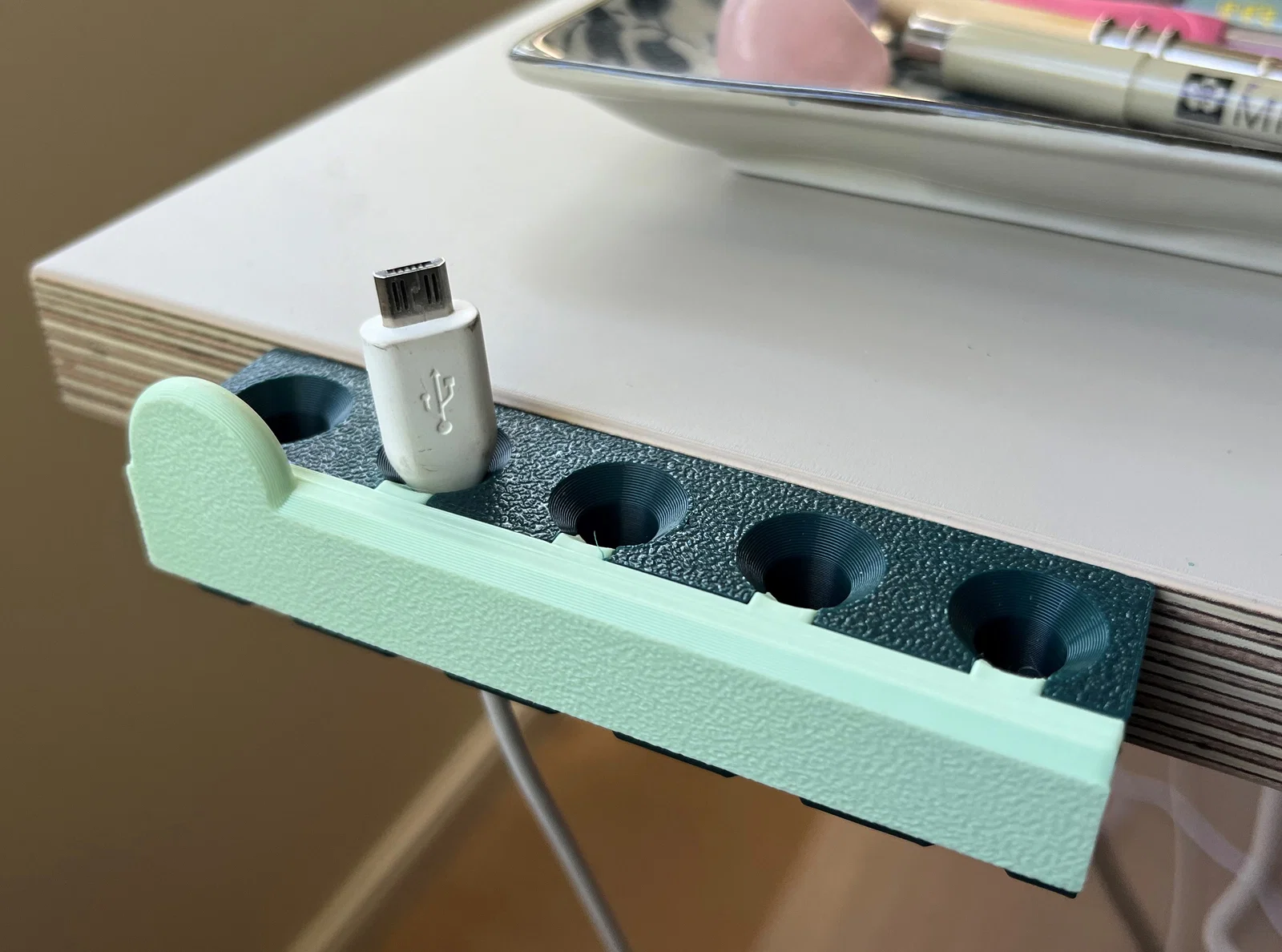

1. Dùng nắp snap-on/off. Đây là một chi tiết in riêng thứ hai. Nắp có các ngàm (tabs) in liền để giữ đúng vị trí. Có một tab nửa hình tròn để bạn móc tay tháo ra sau này nếu muốn sắp dây lại. Dùng rất đã! Mình bấm ra bấm vô liên tục khi prototyping, giống kiểu đồ fidget vậy. Gần khu vực tab còn có chốt/lỗ dẫn hướng, giúp mỗi lần lắp là canh thẳng chuẩn.

2. Dùng một đoạn filament. Có một lỗ nhỏ chạy dọc theo thân kẹp. Khi bạn đã đặt dây vào đúng vị trí, có thể luồn một đoạn filament vào lỗ này để chặn không cho dây rơi ra. Về lý thuyết bạn cũng có thể dùng bất cứ thứ gì vừa lỗ đó, như que xiên, sợi dây, v.v. Cách này hợp nếu bạn bị thiếu clearance thật sự; còn không thì mình vẫn chọn nắp (tức cách 1).

3. Không cần cố định. Nếu bạn cẩn thận khi thả dây về lại vị trí gốc thì có thể không cần cơ chế giữ. Nhưng mình vẫn nghĩ chỉ cần va chạm nhẹ là dây có thể rơi, nên mình không khuyến nghị cách này, dù nó vẫn là một lựa chọn.

Nam châm!

Nam châm hoàn toàn *không bắt buộc và KHÔNG CẦN.* Nhưng nhìn hay ho nên mình chừa chỗ để hỗ trợ giữ nắp. Có các lỗ 6mm tương ứng, sâu 3mm. Mình chưa thử nam châm, chắc bạn có thể ấn (mạnh tay!) vào là được? Các lỗ trên phần đế có một rãnh để bạn lấy nam châm ra nếu lỡ gắn ngược cực – chuyện này mình thấy mình rất dễ làm luôn!

An toàn, Trách nhiệm pháp lý và Quyền phân phối

Thiết kế này chỉ dành cho nhu cầu gia dụng nhẹ. Việc kéo ra/thả vào lặp đi lặp lại quá nhiều có thể làm dây bị mòn hoặc tưa. Bạn tự chịu trách nhiệm đảm bảo tất cả dây cáp luôn ở tình trạng hoạt động tốt. Mình không chịu bất kỳ trách nhiệm nào đối với việc sử dụng hoặc sử dụng sai mục đích sản phẩm này. Không có bảo đảm hay bảo hành nào, dù là nêu rõ hay ngụ ý. Nếu bạn không chấp nhận toàn bộ rủi ro, đừng sử dụng món này. Khi bấm nắp vào có rủi ro kẹp tay nhẹ, vui lòng cẩn thận.

Mẫu này miễn phí cho mục đích phi thương mại (cấp phép theo Creative Commons – Attribution – Non-Commercial – Share Alike). Nếu bạn có dự định dùng cho mục đích thương mại, vui lòng liên hệ mình.

Hũ tip & kế hoạch sắp tới…

Thiết kế này miễn phí cho dùng phi thương mại, cứ thoải mái. Tuy nhiên mình tốn khá nhiều thời gian để thiết kế và test, nên nếu bạn muốn ủng hộ công sức này thì có thể tip tầm một ly cà phê qua paypal của mình tại paypal.me/saulysw. Bình thường mình cũng ngại hỏi, nhưng tip sẽ giúp mình mua filament, chi phí duy trì, và đồ ăn cho bé cún. Cảm ơn bạn trước nha!

Mình có thể làm thêm module khác tuỳ theo mức độ thành công của dự án này. Một vài ý tưởng gồm –


• Nắp chụp đầu trang trí, để kết thúc một hàng module nhìn gọn gàng hơn.
• Giá/khay giữ dụng cụ chuyên dụng, và các móc treo.
