Hệ vách ngăn modular cho YakAttack ShortStak

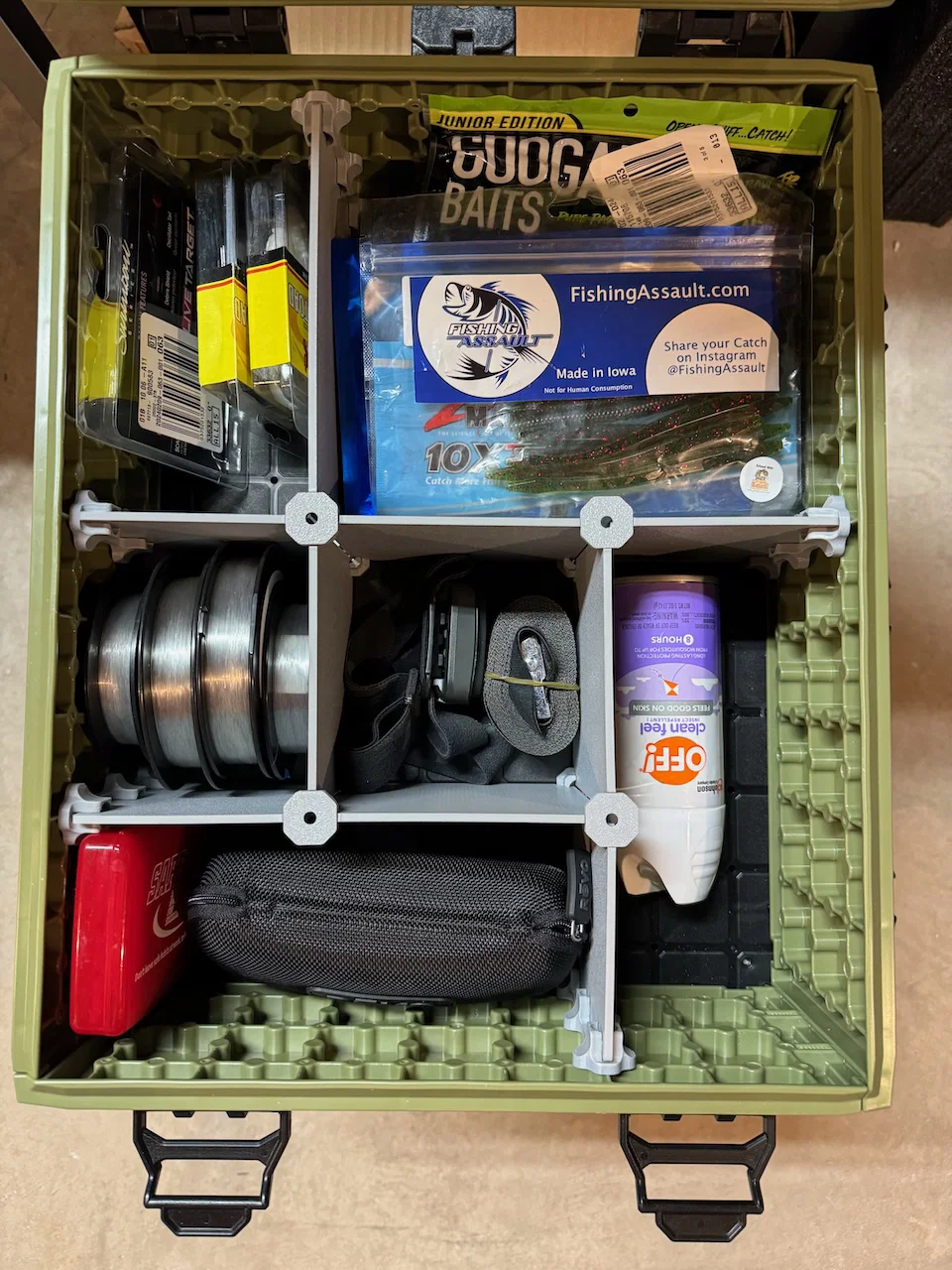

Hệ vách ngăn này dùng để chia ngăn bên trong YakAttack ShortStak. Bộ gồm các mounting brackets (pát gắn), connectors (khớp nối) và dividers (vách ngăn). Brackets được bắt vào mặt trong thành ShortStak. Connectors được bắt xuống đáy ShortStak. Dividers trượt vào bracket và connector, sau đó dùng một connector cùng loại gắn phía trên để khóa cố định.

Dividers

Có 2 loại divider:

• Anchored dividers
• Middle dividers

Anchored divider dùng để nối một đầu vào bracket gắn trên thành ShortStak, đầu còn lại vào connector bắt dưới đáy ShortStak. Phía “anchor” có 6 rãnh ngang khớp với các detents trên bracket. Phía connector có một notch và slot ở cả mặt trên lẫn mặt dưới. Middle divider dùng ở giữa hai connector và hai đầu giống hệt nhau. Các stabilizer pegs (chốt ổn định) dưới đáy divider sẽ cắm vào những lỗ vít chưa dùng ở đáy ShortStak.

Dividers có nhiều chiều dài, đo theo đơn vị 1.5" (khoảng cách giữa các lỗ vít). Ví dụ, divider Anchored-2L là loại gắn vào wall bracket và vươn từ thành ra tới lỗ vít thứ 3 (tương đương bắc qua hai đoạn 1.5").

Connectors

Có 4 loại connector:

• Straight
• Right angle
• Three-way
• Four-way

Chọn connector nào tùy theo cách bạn muốn sắp xếp bên trong ShortStak. Mỗi điểm giao (junction point) sẽ dùng một cặp connector: một cái bắt xuống đáy, và một cái lắp lên phía trên sau khi đã đưa các divider vào để khóa chúng lại.

Installation

Khi đã chốt được layout cho các vách ngăn và in đủ các món cần thiết, việc lắp đặt khá đơn giản. Mình dùng vít inox #10 ½" đầu bằng (flat top) để bắt tất cả chi tiết vào ShortStak.

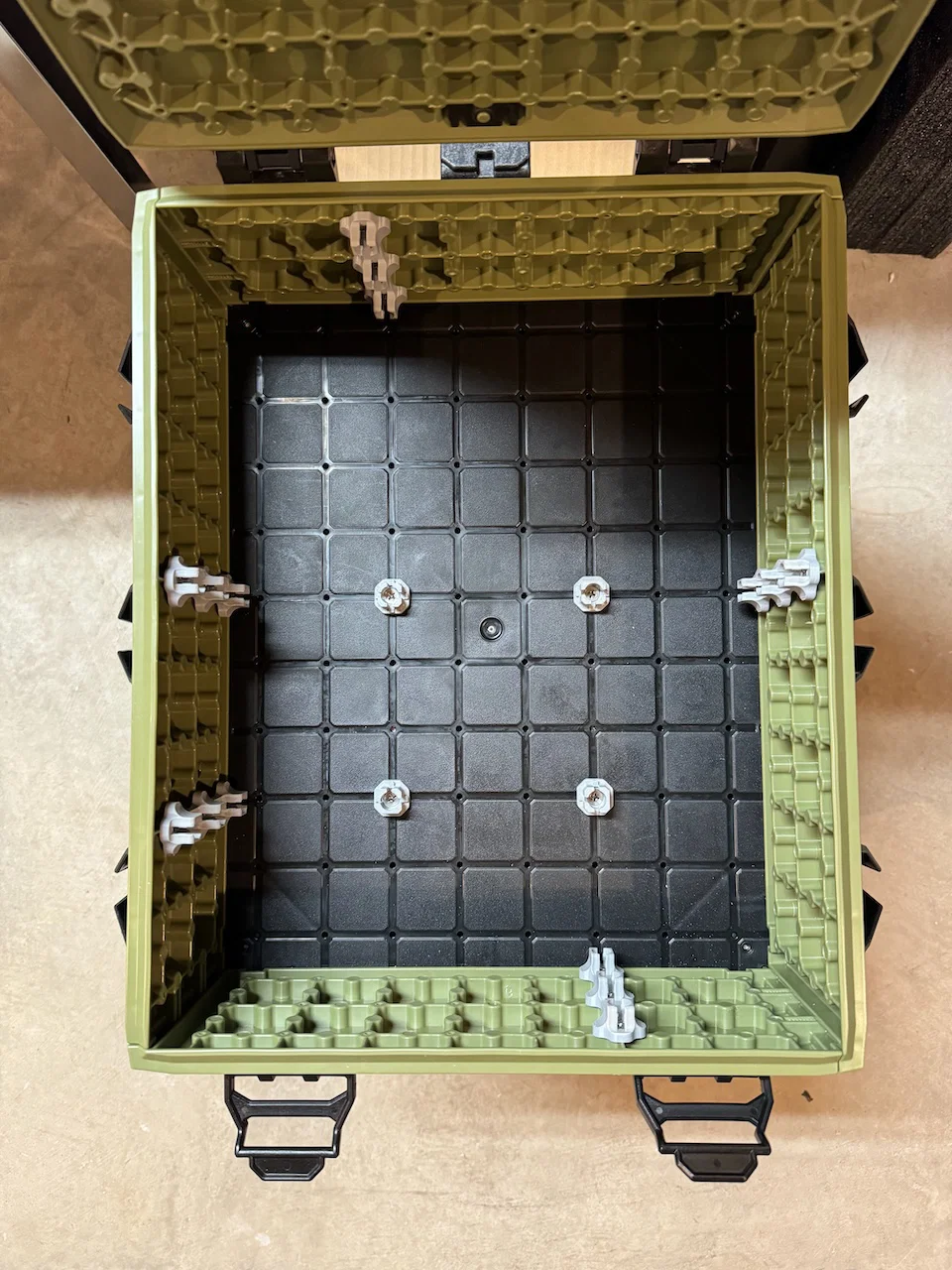

1. Bắt brackets lên thành ngoài bằng 2 hoặc 3 con vít.
   1. Nên lắp bước này trước — sẽ dễ siết vít hơn khi connectors chưa được bắt ở đáy.
2. Bắt các connectors phù hợp theo layout mong muốn xuống đáy ShortStak.
   1. Nhớ canh cho connectors đúng hướng theo dạng lưới (grid pattern) dưới đáy ShortStak.

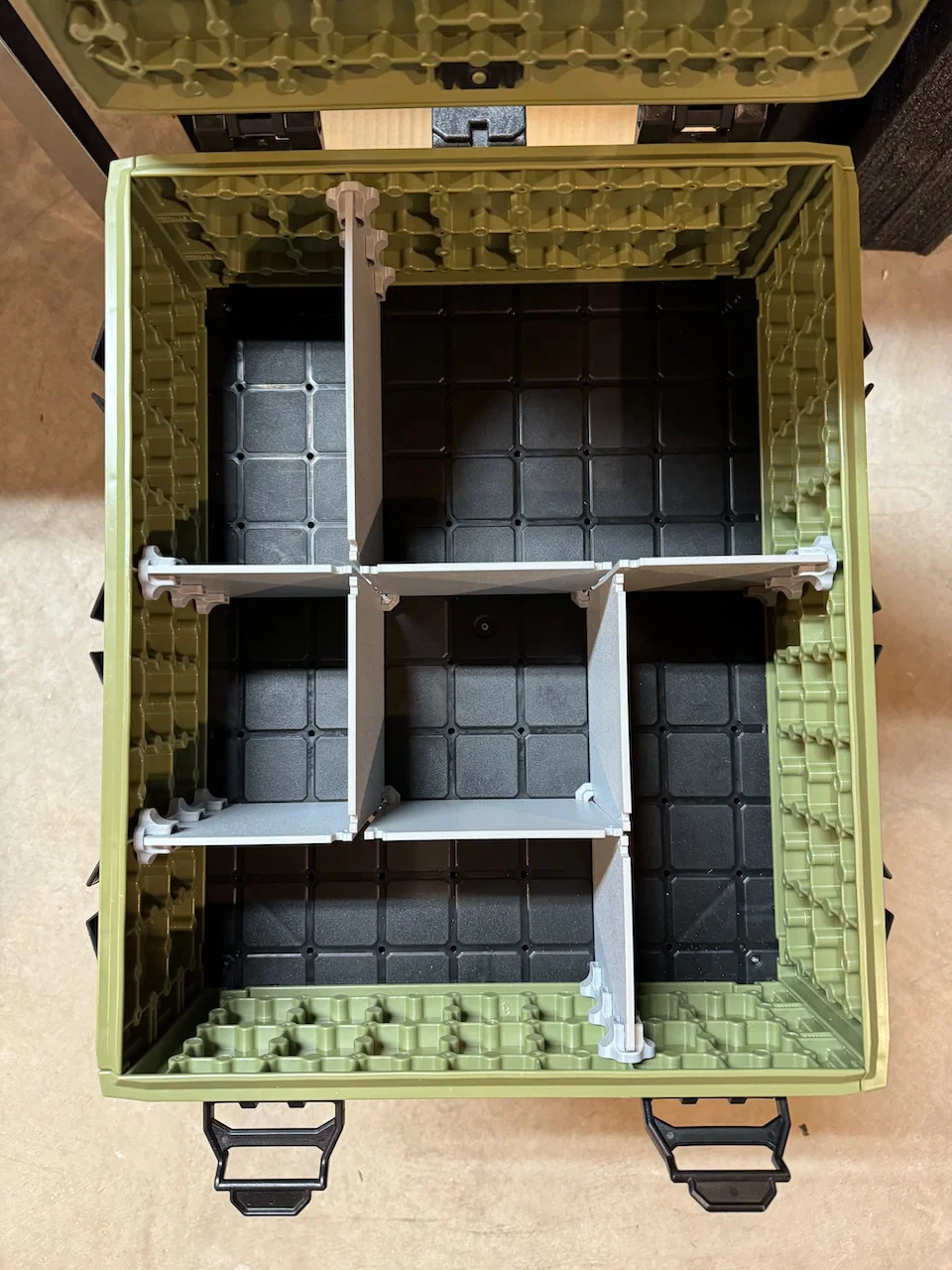

3. Trượt divider vào bracket và connector, nhớ canh các stabilizer pegs trùng với những lỗ vít chưa dùng ở đáy.

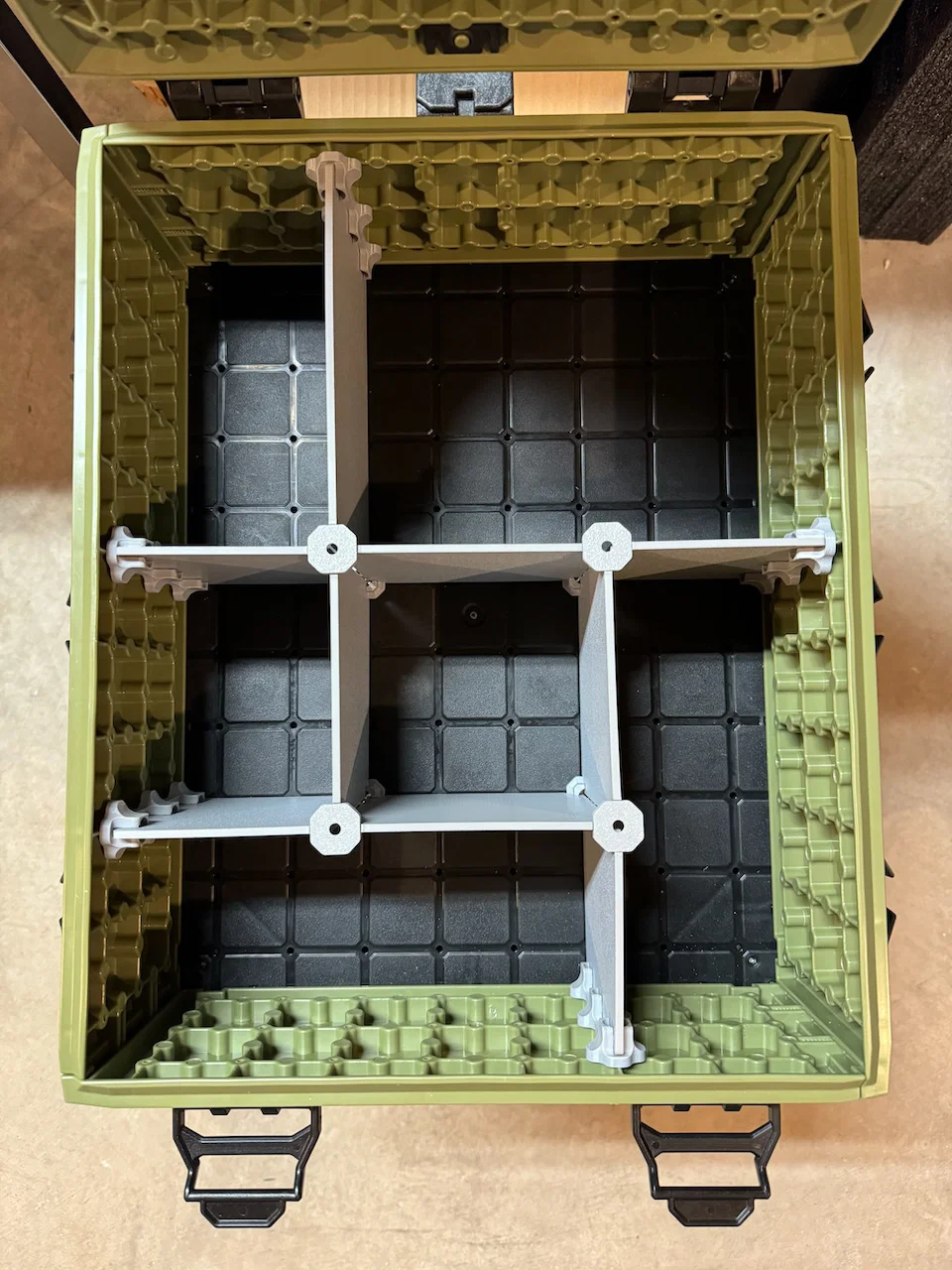

4. Khi đã lắp hết dividers, dùng connector thứ hai gắn phía trên các dividers để khóa cố định.

Lưu ý: trong lúc lắp các divider khác, có thể một vài tấm bị xê dịch nhẹ. Lắp xong nhớ kiểm tra lại để đảm bảo tất cả vẫn nằm sát (flush) xuống đáy.

Printing

Tất cả chi tiết có thể in không cần supports. Khuyến nghị dùng PETG, ASA hoặc ABS để chịu thời tiết tốt hơn. Tolerances được thiết kế hơi khít để giữ divider chắc chắn. Nên in thử một divider Anchored-1L, một bracket và một connector để kiểm tra độ khớp. Sau lần gắn đầu tiên, các bề mặt sẽ “mòn” nhẹ nên những lần sau sẽ dễ lắp/tháo hơn chút.
