Viên nang đựng thuốc vặn ren (hộp chống nước) - Screwable Pill Capsule

Một viên nang “Pill Pill”, hay một hộp chứa dạng viên thuốc vặn ren.

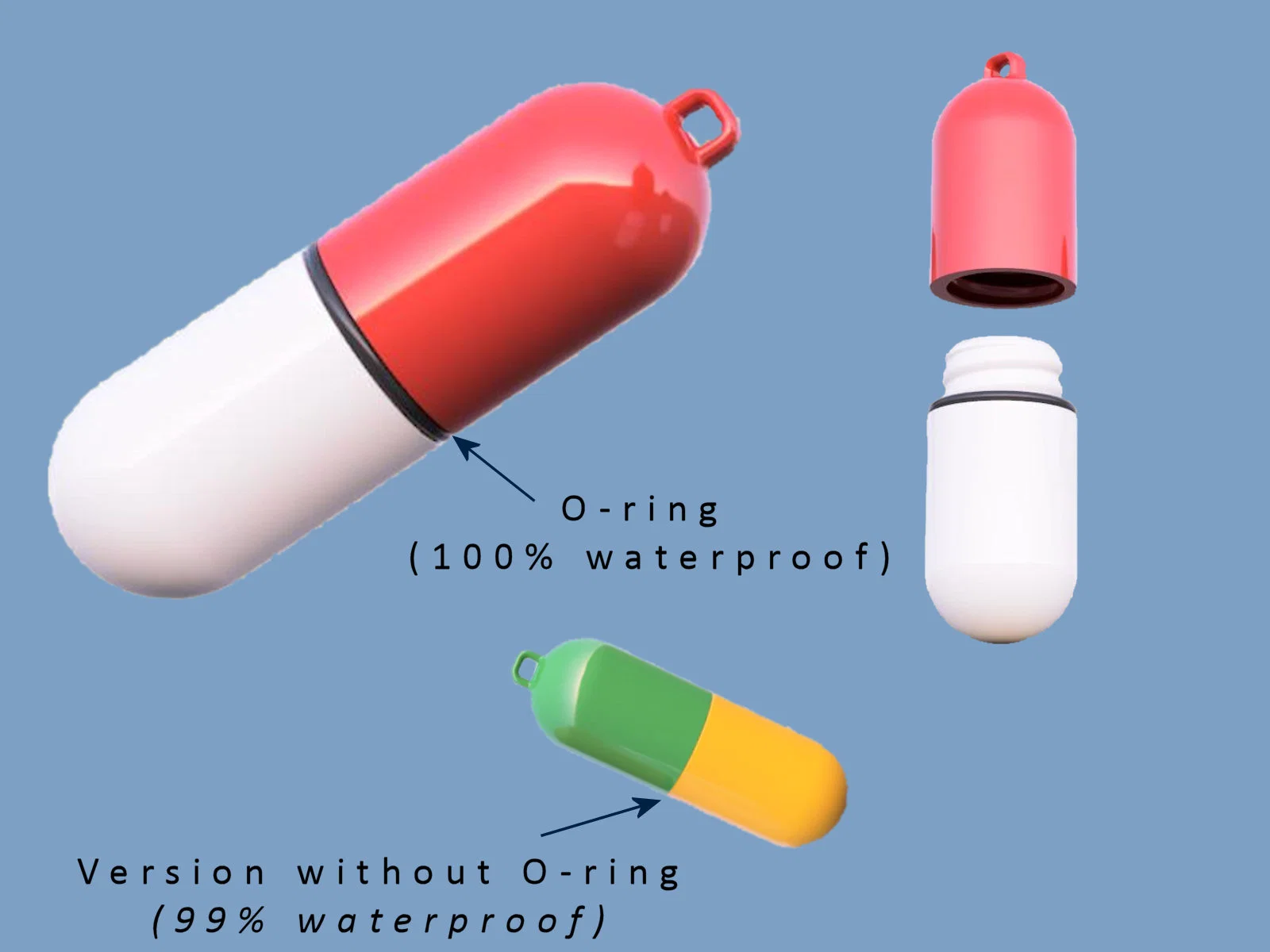

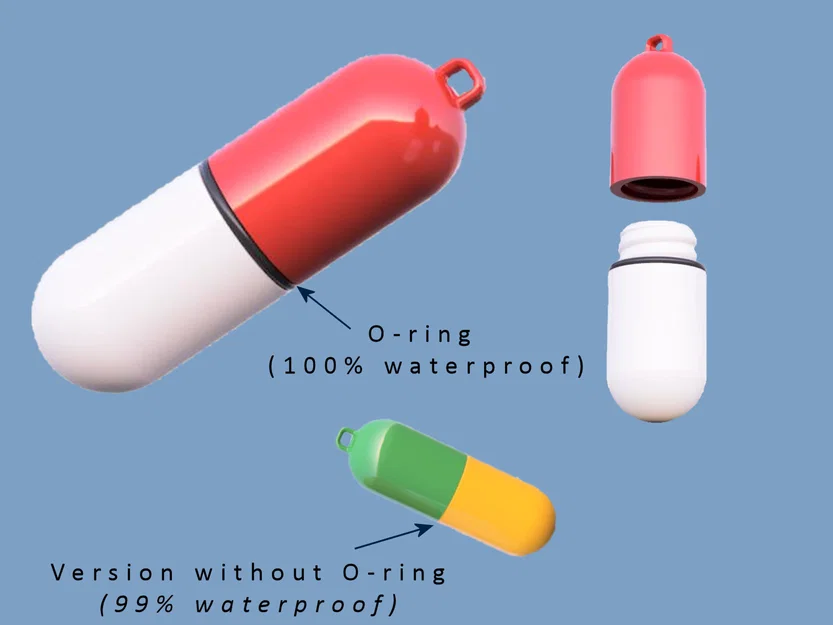

Để chống nước hoàn toàn, cần thêm một O-ring. Đường kính trong nên khoảng Ø14–Ø18.5mm. Độ dày 2–3.5mm.

Cũng có một phiên bản dùng không cần O-ring. Độ kín nước của bản đó đạt được nhờ một bề mặt seal hình côn.

Ren được dùng không cần hậu xử lý, vặn rất mượt và cực kỳ chắc. Chỉ cần vặn ra vào vài lần để làm mịn bớt độ ráp do in. Kể cả khi scale lớn model (khoảng hở giữa ren trong và ren ngoài tăng lên), phần ren vẫn hoạt động tốt.

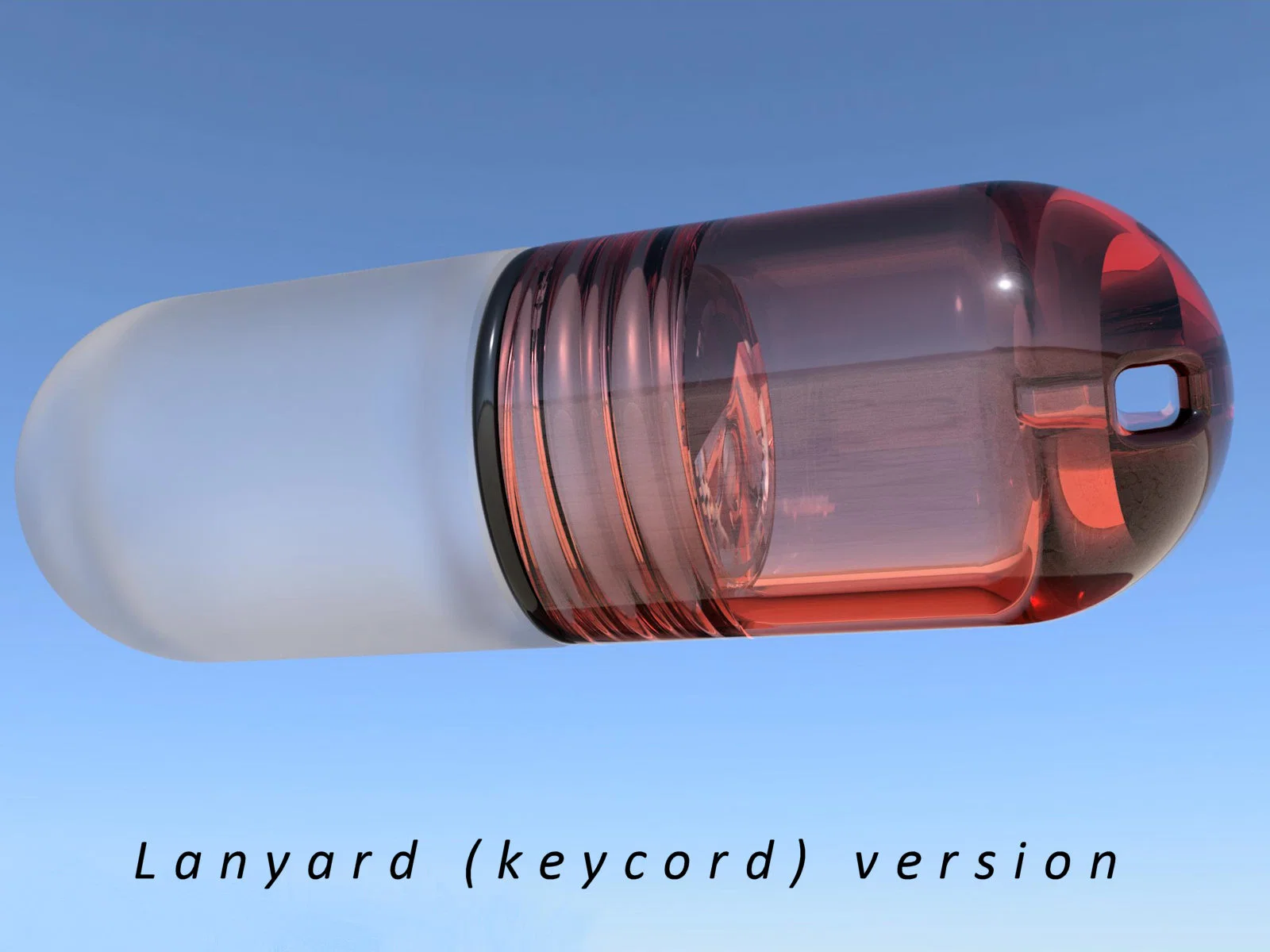

Có 2 phiên bản cho phần nắp trên (bản dùng O-ring): 1 bản để gắn vào khoen thép (xem hình) và 1 bản dùng với dây đeo (lanyard). Bản thứ hai không có “mắt” gắn lộ ra để móc vào viên Pill...

In ấn:

In cả hai phần với mặt bo tròn hướng lên trên. Mình in tất cả với nozzle 0.4, layer height 0.2 và 100% infill.

Với phần có ren ngoài, dùng paint-on support cho bề mặt tiếp xúc của O-ring. Tránh support bên trong! Đồng thời dùng (outer)brim cho phần này để bám bàn in tốt hơn!

Phần có ren trong có thể in không cần support và brim.

Với phiên bản [không O-ring], cả hai phần đều có thể in không cần support. Dùng brim cho phần nắp trên!
