Bộ nắp che M4/M16/AR15 (Endcap, CH, Selector, Dust, Spacer, Barrel Nut) HPA

Tác giả Ascardia_491990

Lượt tải
291
Lượt thích
27
Lượt coi
2.937

File 20 6 MB

  • ChargingHandleCover_Long_1777236552.stlSTL · 9,6 KB
  • ChargingHandleCover_Short_1777236553.stlSTL · 9 KB
  • SelectorCover_Blank_1777236554.stlSTL · 23,3 KB
  • SelectorCover_Marking_1777236555.stlSTL · 23,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

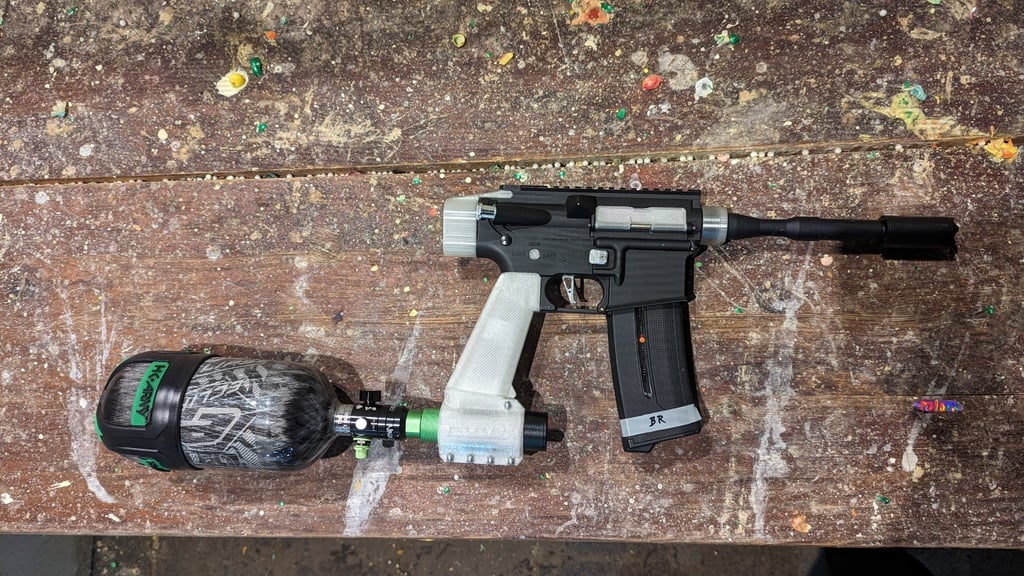

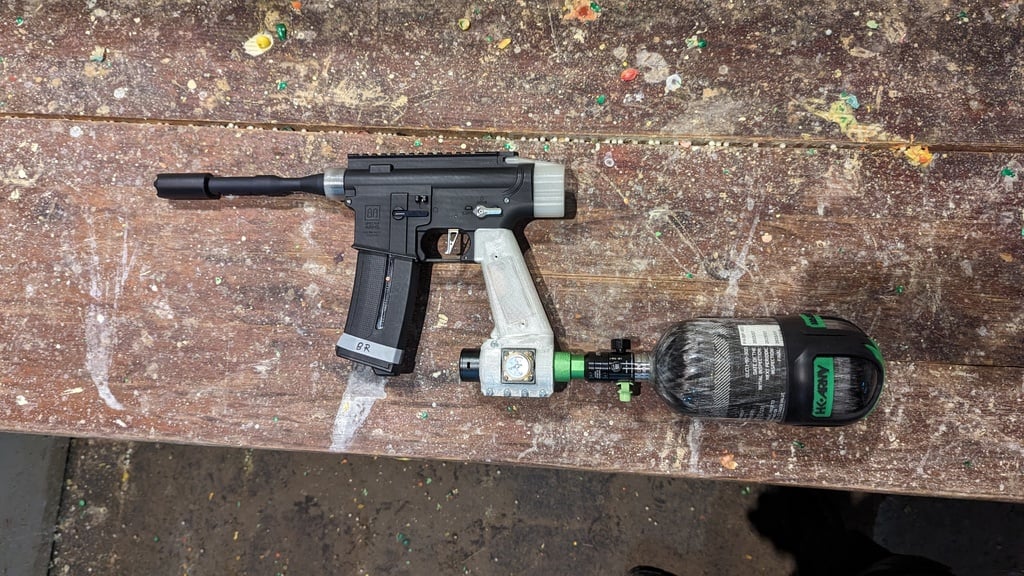

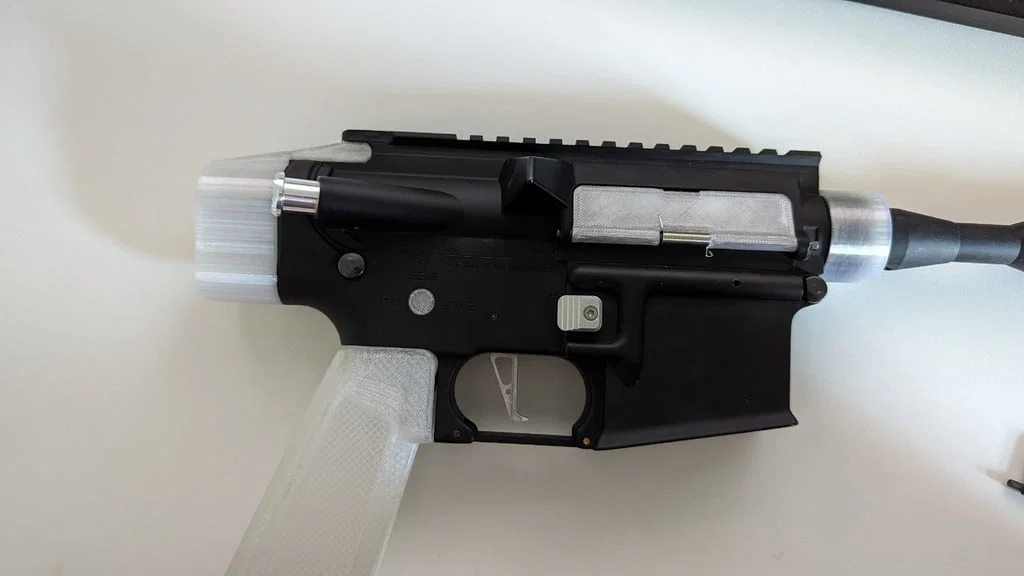

Sau khi tự làm một bản replica HPA từ đầu thì có vài chỗ bị hở lỗ và vài thứ không còn cần nữa. Vậy là mình mở CAD lên. Mình cần nắp che cho selector cap, charging handle và buffer tube. Ngoài ra dust cover zin vốn được “triped” từ bên trong (mà giờ rõ ràng là không làm vậy được nữa), nên mình muốn một cái có thể mở bằng móng tay. Với lại không ai bán barrel nut trơn (nhìn đẹp/óng ánh)… thôi thì CAD vậy :D

Tất cả các món này được thiết kế để dùng với thân Specna Arms Edge 2.0. Có thể sẽ fit với vài hãng khác nữa.

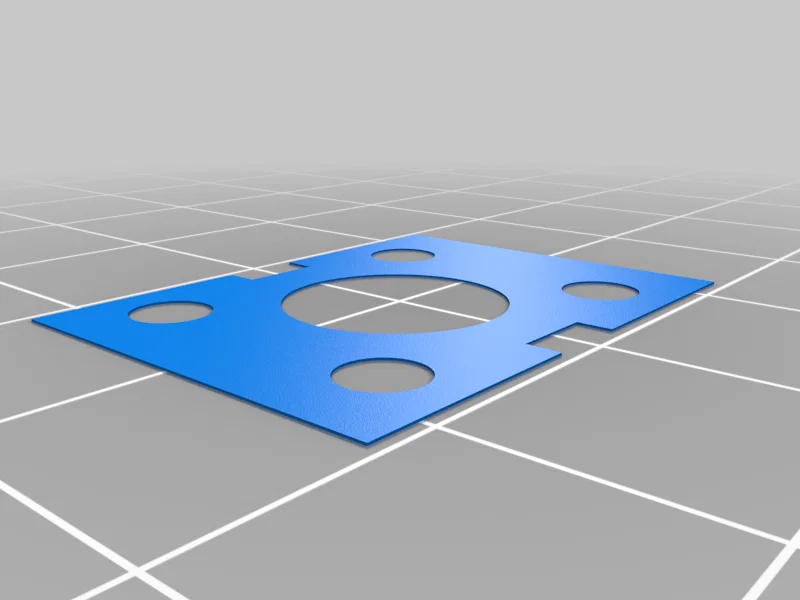

Mình cũng kèm một spacer cho pistol grip. Bạn chỉ cần chỉnh chiều cao/độ dày của nó trong slicer cho đúng nhu cầu.

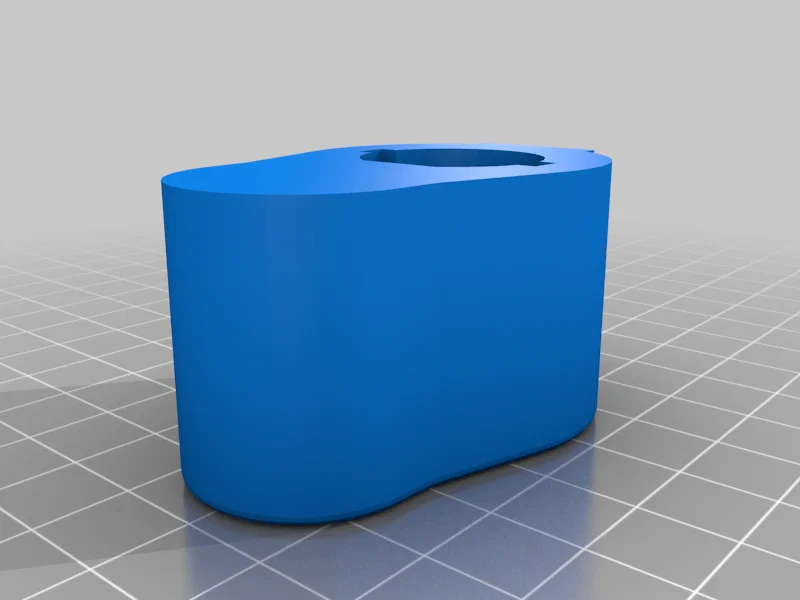

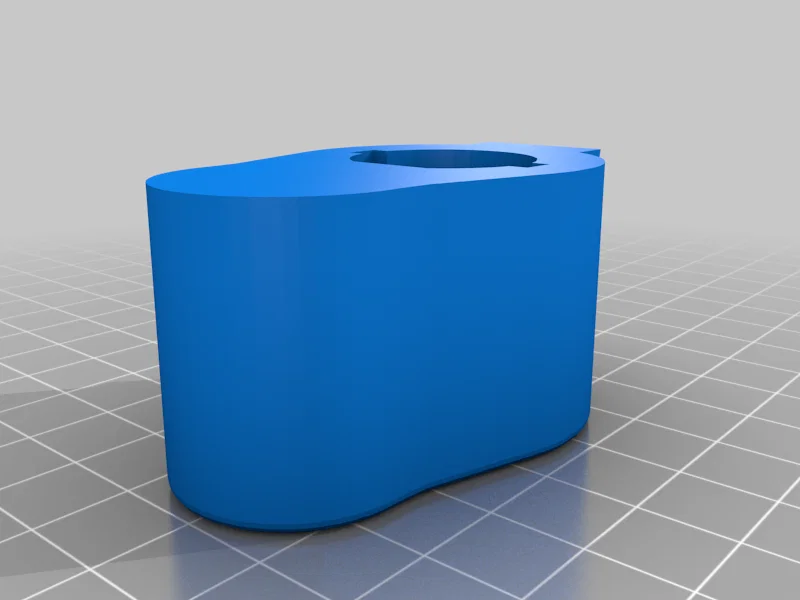

Endcap cover:

Mình hơi tự hào tí vì nó đi theo đường cong của receiver thay vì làm cạnh thẳng :-)

Khác nhau giữa endcap “wide” và “tight” là 0.1mm. Cả hai đều thiết kế kiểu press fit. Tháo cái “tight” gần như là không thể nếu không bẻ gãy (phòng khi bạn biết trước là một ngày nào đó sẽ cần tháo).

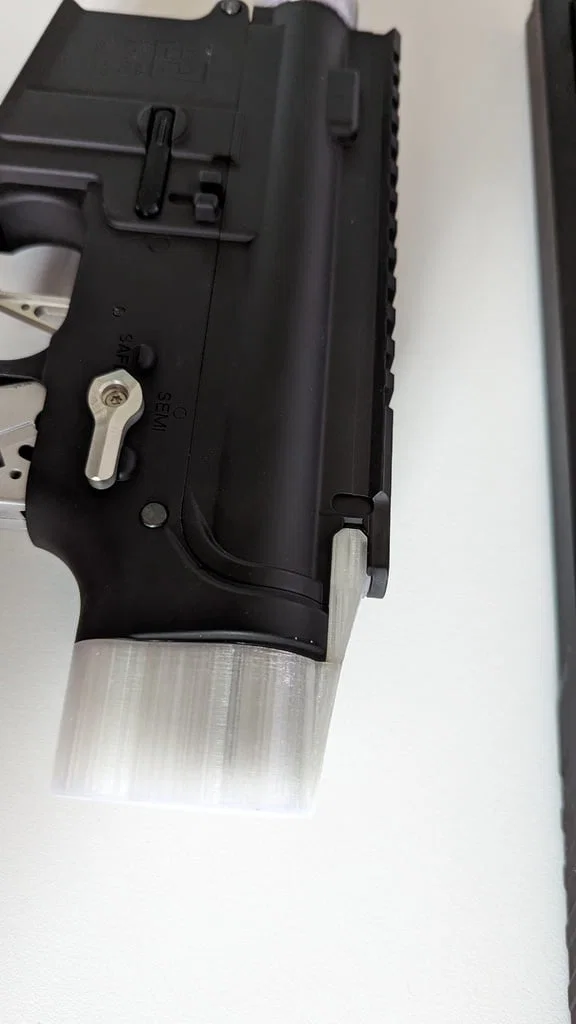

Khác nhau giữa endcap “low” và “high” là mức (level) nơi lower receiver kết thúc. Dùng bản “low” vẫn cho phép bạn dùng charging handle. Bản “high” sẽ ngồi flush với charging handle cover (bản long) do mình cung cấp.

“noScrew”, “FlatScrew” và “CountersunkScrew” là nói về kiểu đầu vít.

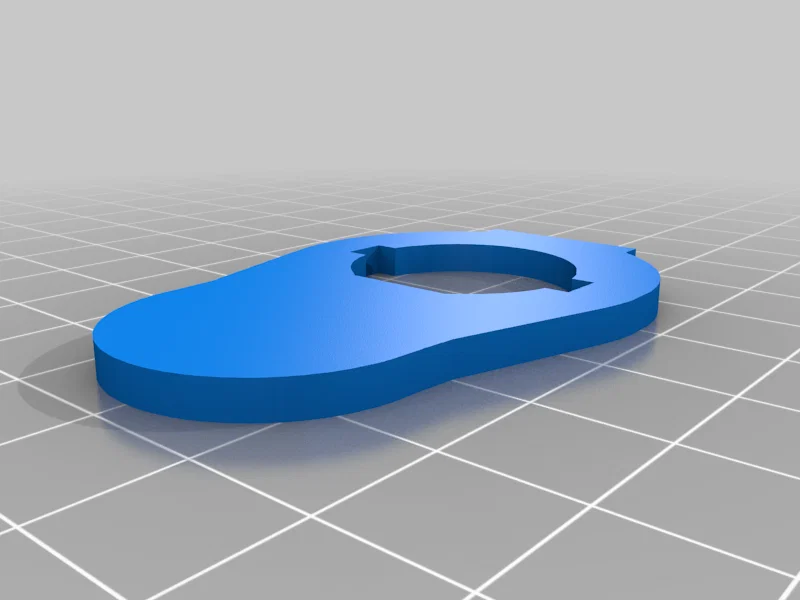

Cũng có một bản “Slingpate” để bạn test độ fit và dung sai trên replica của bạn. Bạn cũng có thể dùng nó như spacer cho buffer tube thật (và scale theo nhu cầu trong slicer).

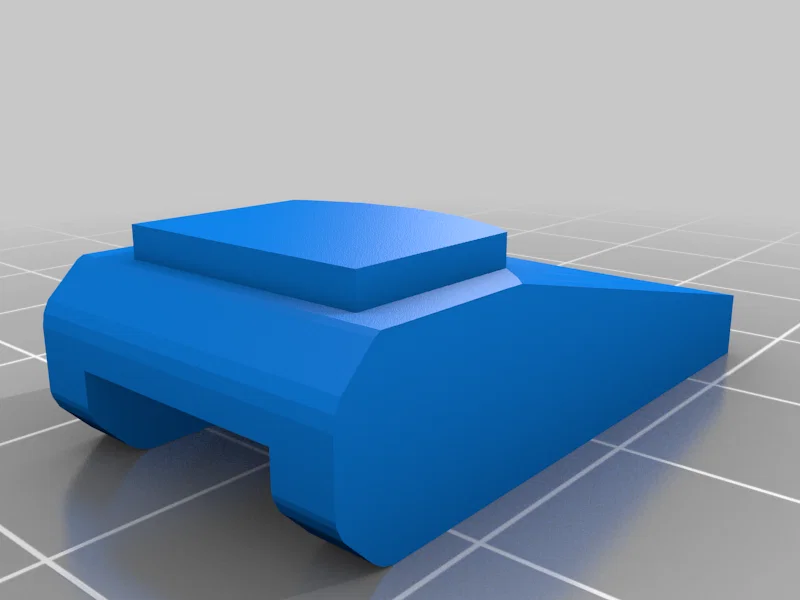

Charging Handle cover:

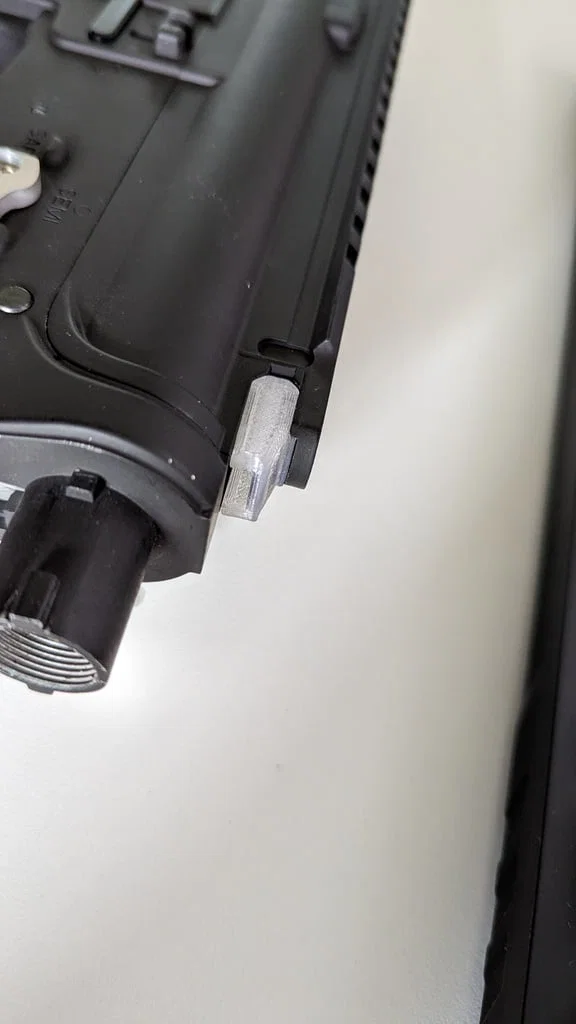

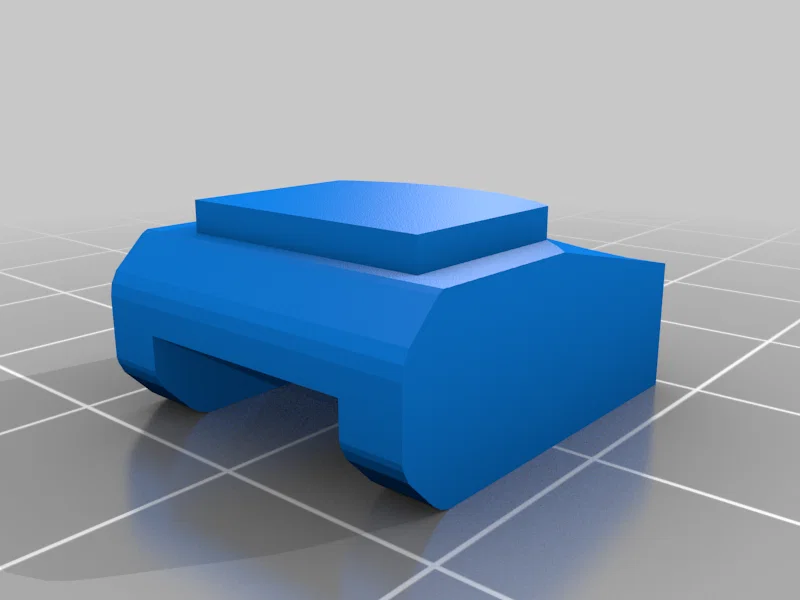

Bản “Short” kết thúc tại chỗ Picatinny rail kết thúc. Nó giống như một cái plug. Bạn vẫn nhìn vào trong receiver được vì mình phải chừa hở để còn tách upper khỏi lower mà không bị cấn với gear box shell.

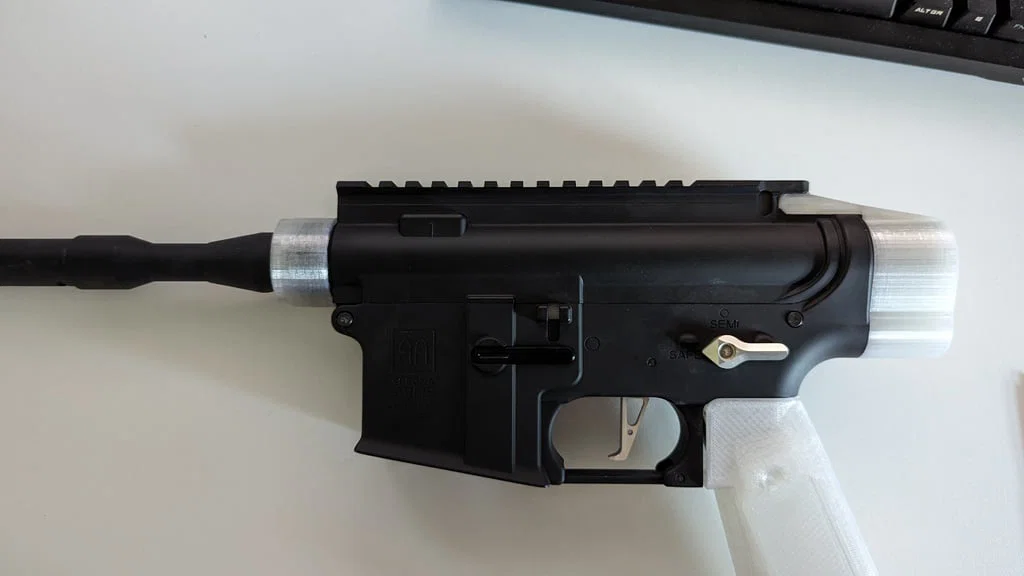

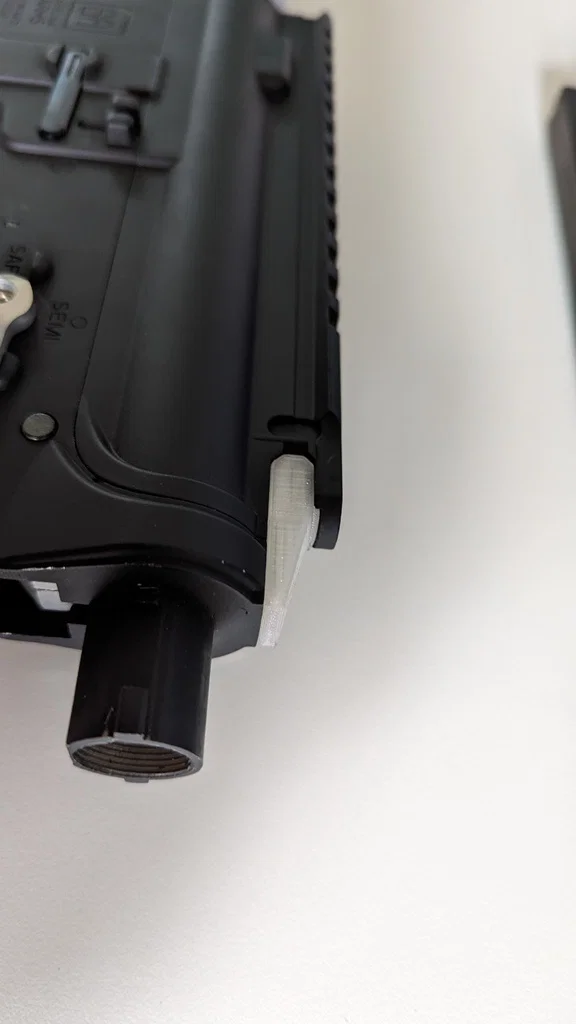

Bản “Long” kết thúc tại chỗ lower receiver kết thúc và khớp với các endcap bản “high”. Combo này có minh hoạ trong hình. Nó có một lớp vách mỏng ở phần cuối để xử lý “vấn đề” đã nhắc ở trên.

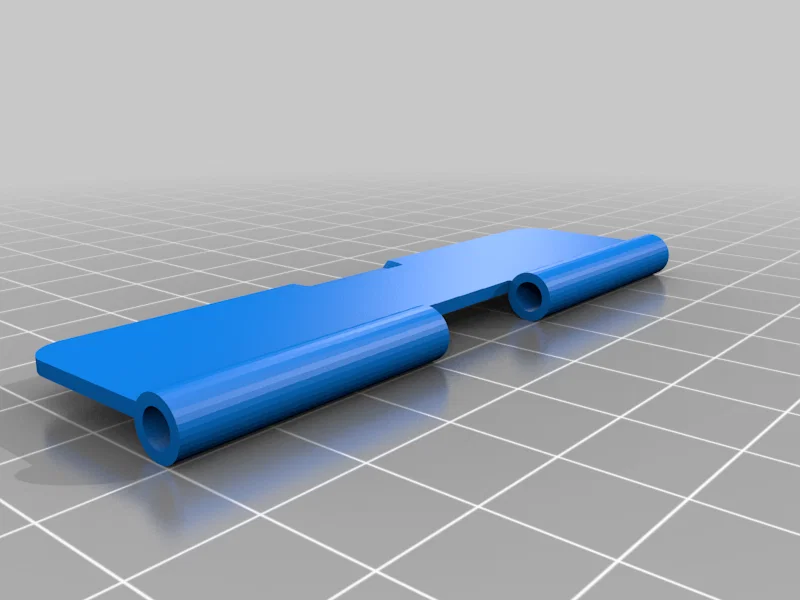

Dust Cover:

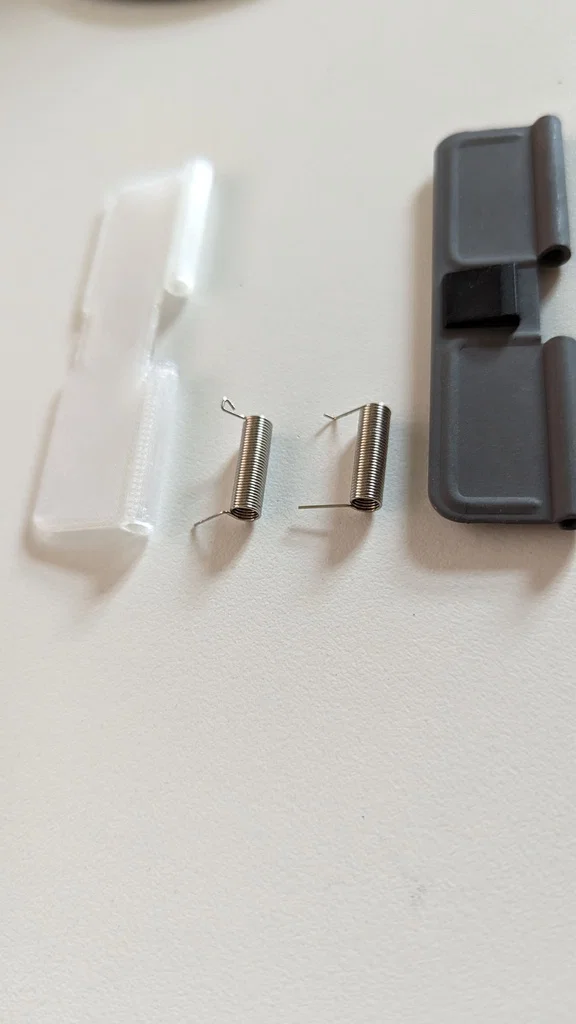

Cái này được thiết kế để đóng suốt. Muốn mở thì kéo nó xuống bằng móng tay (và có thể kẹp thêm bằng ngón khác sau đó). Để làm được vậy, bạn cần chỉnh lại lò xo như hình minh hoạ. Mình dùng kềm là làm được. Lưu ý lúc lắp: bạn muốn lò xo đẩy tỳ vào cover để giữ nó luôn đóng.

Selector Cap cover:

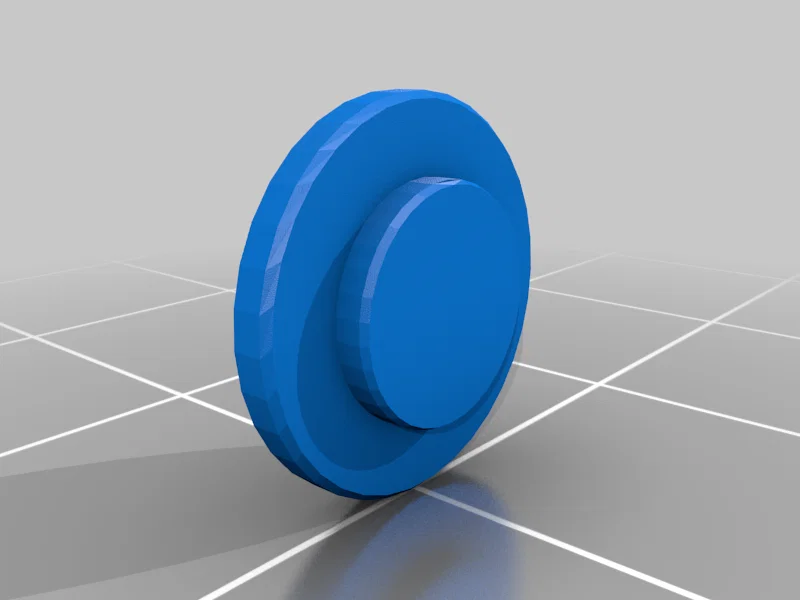

Chỉ cần press fit. Bản “Marking” có rãnh như hầu hết các cap cover của replica. Mình không thích kiểu đó nên mình dùng bản “Blank” cho build của mình.

Barrel Nut:

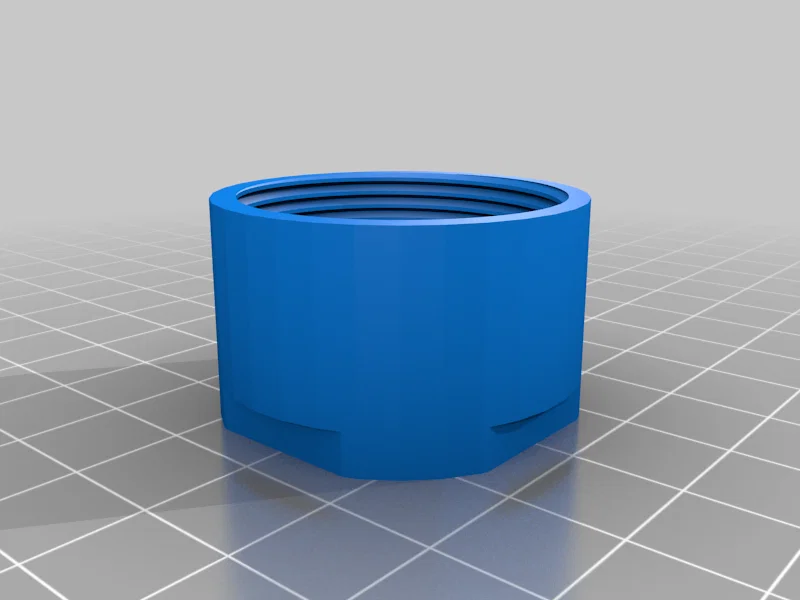

Món này là ren M32 x 1.5mm (còn gọi là “EU”) khá phổ biến trên airsoft replica. Hàng real steel và đa số GBB dùng M31.8 x 1.4mm (còn gọi là “US” hoặc 1 1/4"-18 UNEF). Hai loại này không thay thế lẫn nhau, nhưng nhìn khá giống nhau!

Hy vọng là mình cover hết các mục. Có câu hỏi gì thì cứ hỏi nhé.

Như thường lệ mình có kèm file SketchUp để bạn remix, cá nhân hoá hoặc tự chỉnh theo ý. Vui lòng lưu ý license mình chọn cho thiết kế này.

Printer Brand:

Creality

Printer:\

Ender 3

Rafts:

No

Supports:\

Yes

Resolution:

0.2

Infill:\

0.2

Filament: 3DJake PLA Transparent
