Jig Góc Cao cho Makita Trimmer (Makita Trimmer High Aspect Jig)

Đây là một Jig dành cho Makita DRT50 (không dây) và Makita RT0700C (có dây) – Wood Trimmer, giúp bạn phay/trim gỗ ở các góc rất “gắt”. Nó cần angular trimmer shoe (thấy trong hình) đi kèm theo bộ Makita DRT50ZJX2 chẳng hạn. Bạn cũng có thể mua riêng angular shoe của Makita (mã linh kiện Makita 198987-9).

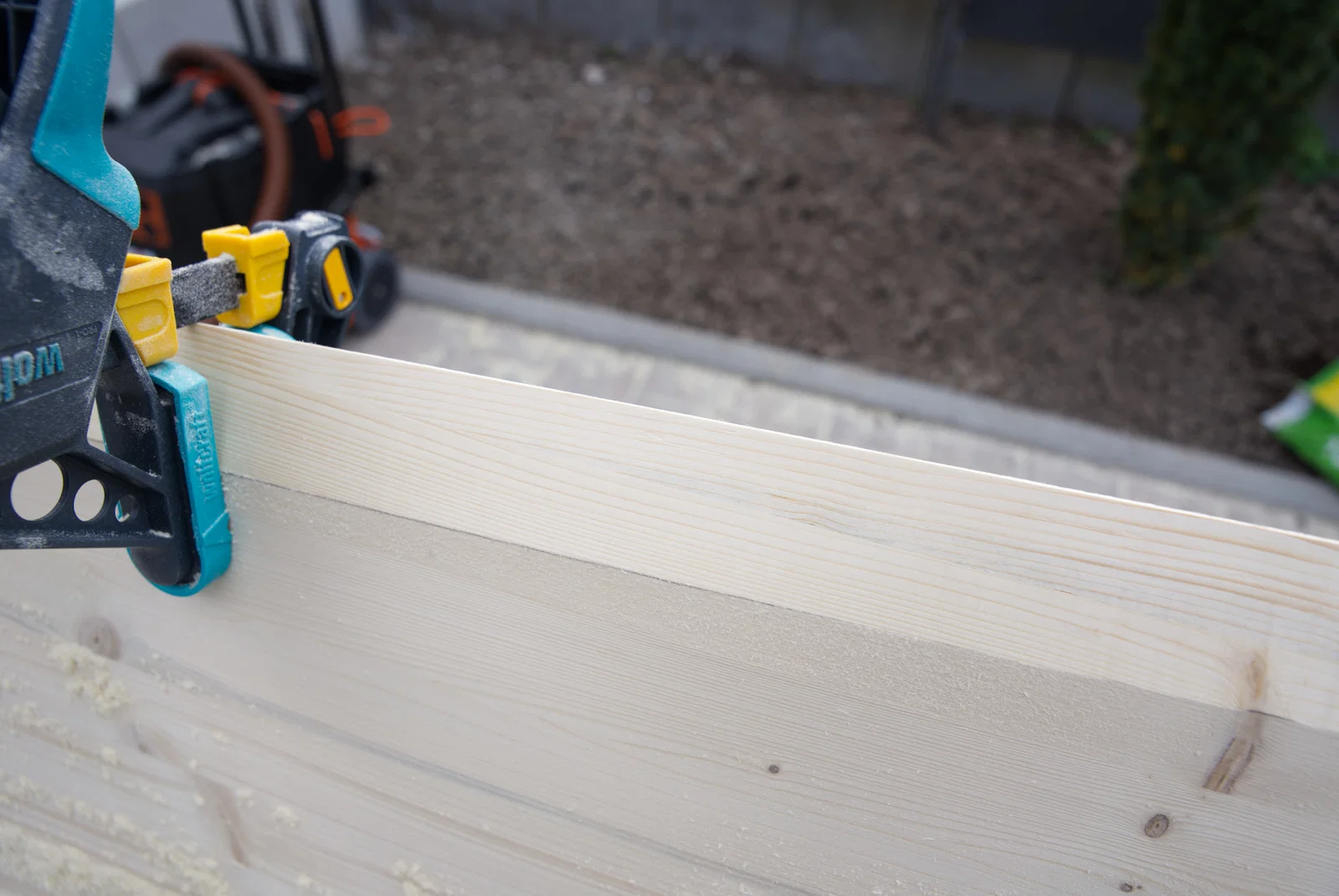

Phụ kiện Makita zin thường chỉ cho phép trim tới góc 45°. Trong hình mình có ví dụ một miếng gỗ đã trim với góc chỉ 18° (so với mặt gỗ dài nhất). Kết quả là mặt gỗ đã trim rộng 54mm. Để làm được vậy mình phải mua thêm một extra long trimmer head. Điều làm mình bất ngờ là các hãng trimmer head phổ biến/uy tín chỉ bán loại dài tối đa khoảng 35mm, nên mình mua một bộ extra long trimmer head của Trung Quốc trên Amazon (cái màu vàng bạn thấy trong hình). Nếu ai cần thì mình có thể gửi link Amazon tới bộ đó (gồm các đầu 72mm, 83mm, 96mm và 109mm).

Print Settings: PETG trong suốt (hoặc kiểu trắng sữa), setting mặc định, không bật support.

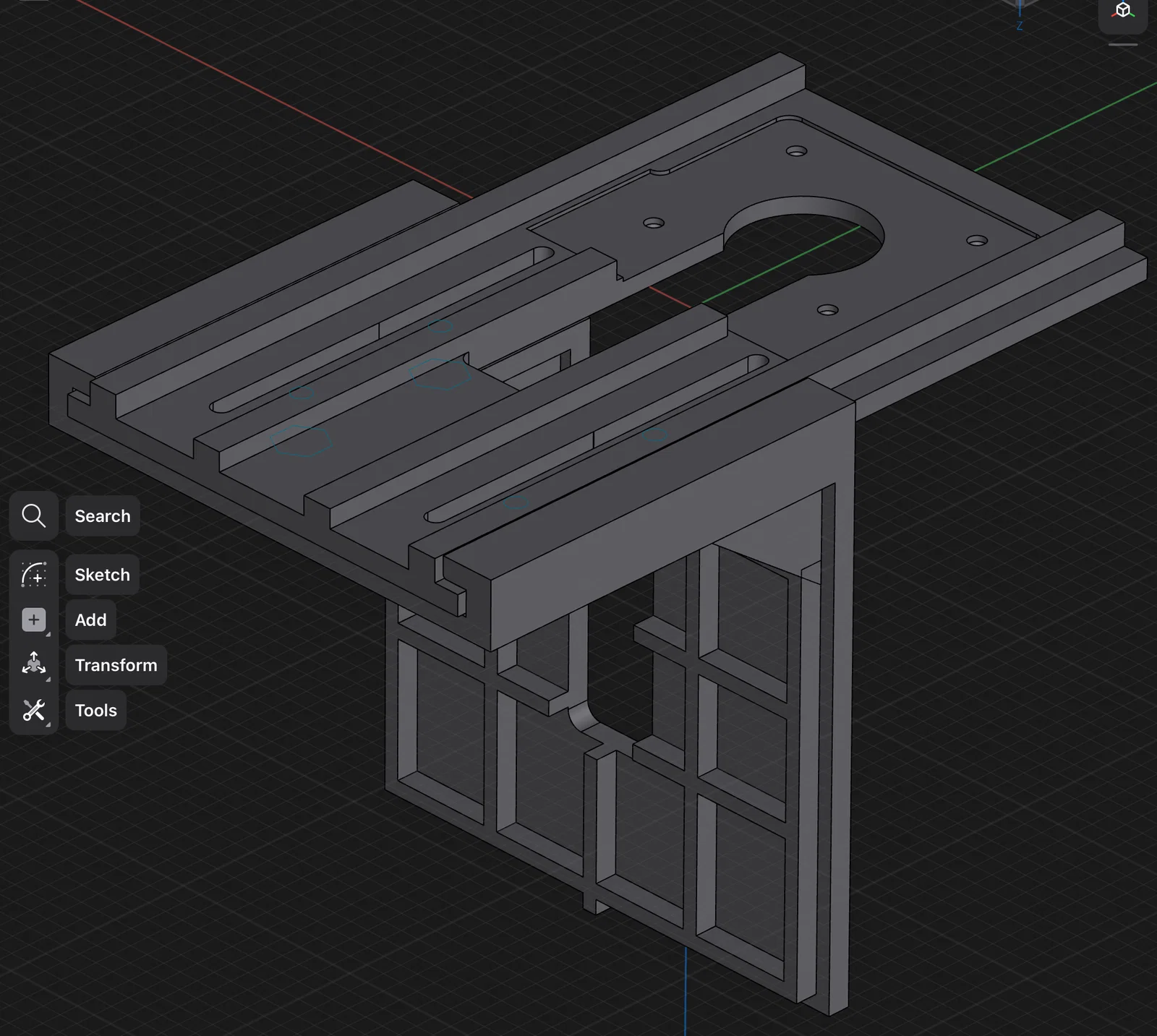

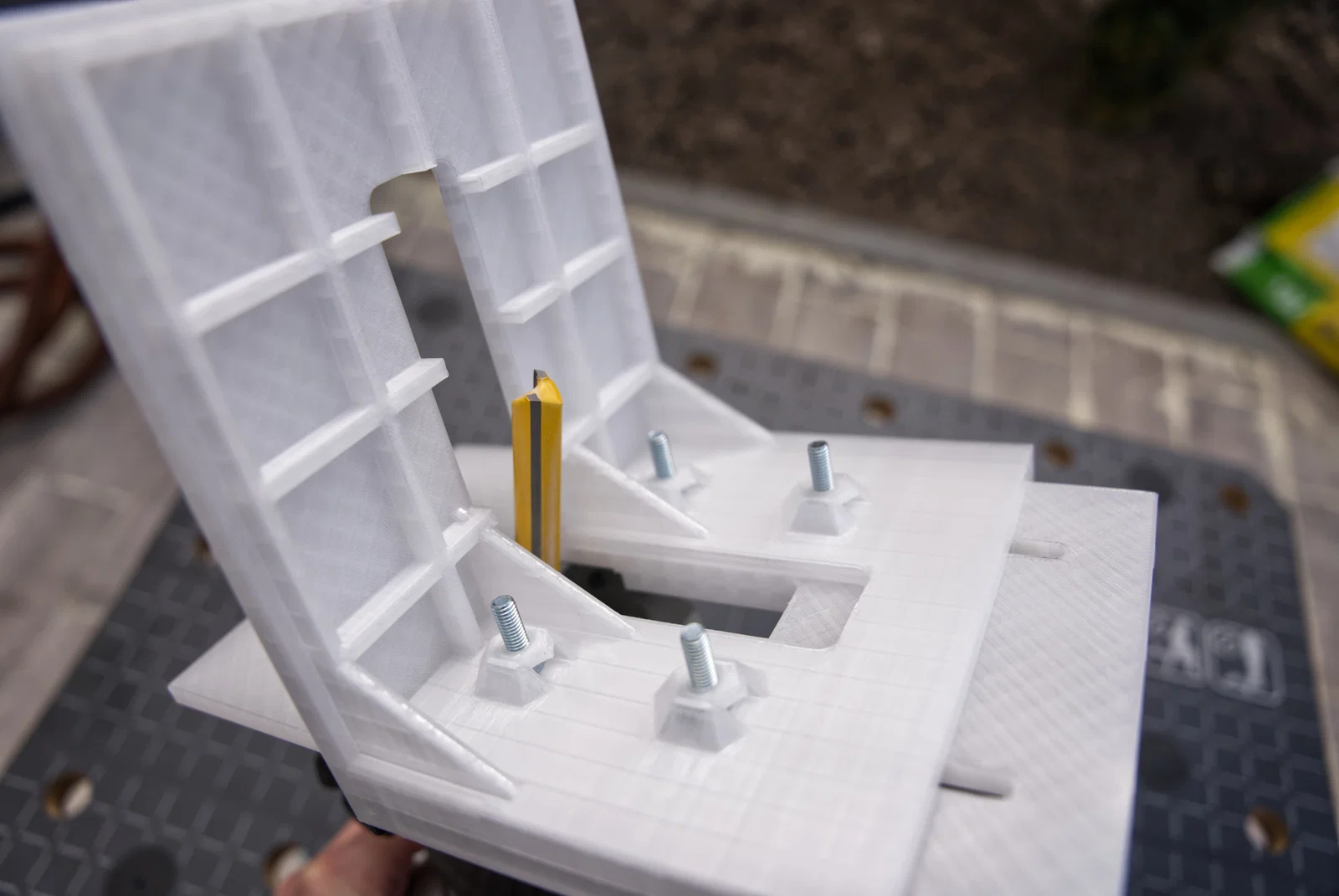

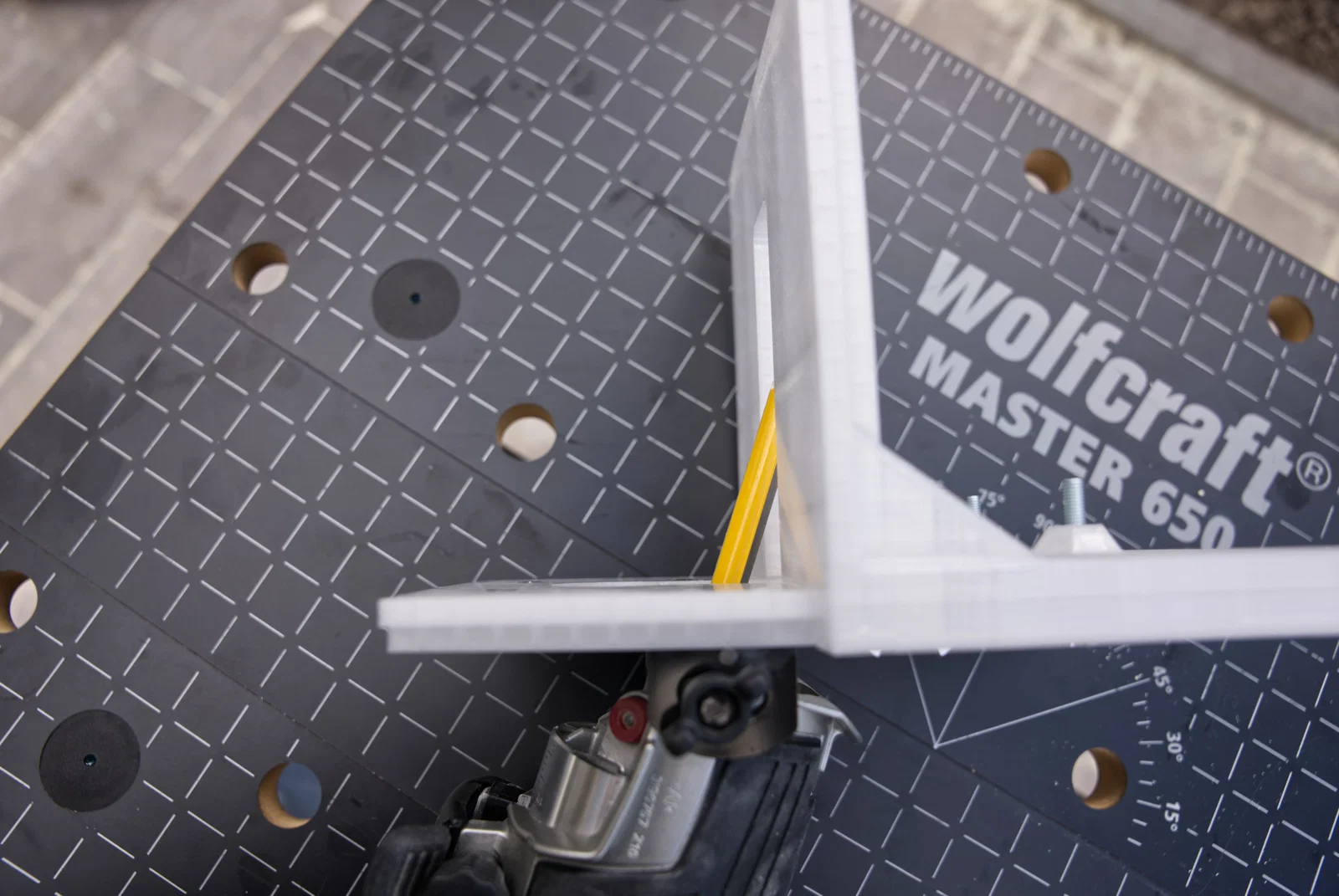

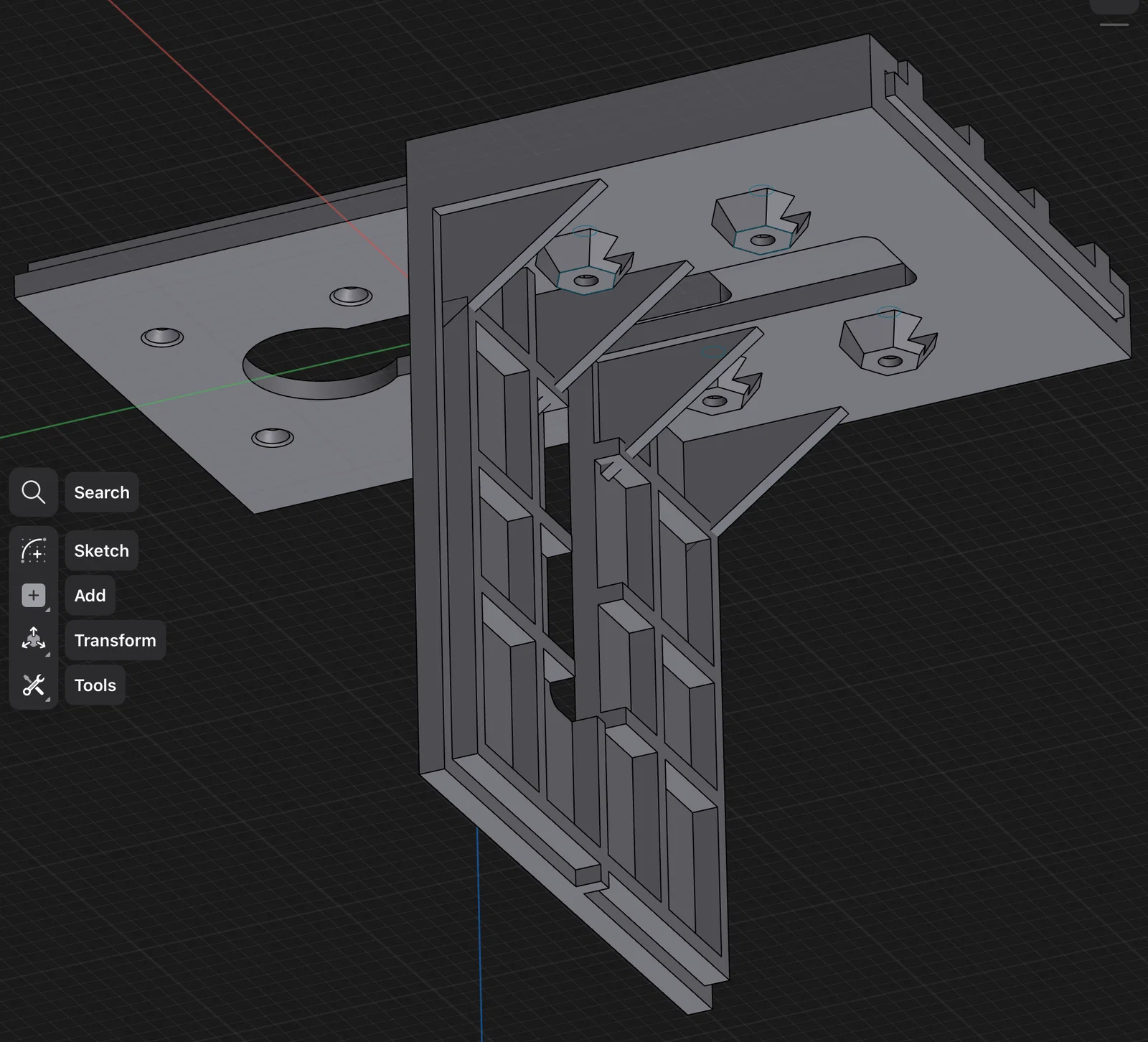

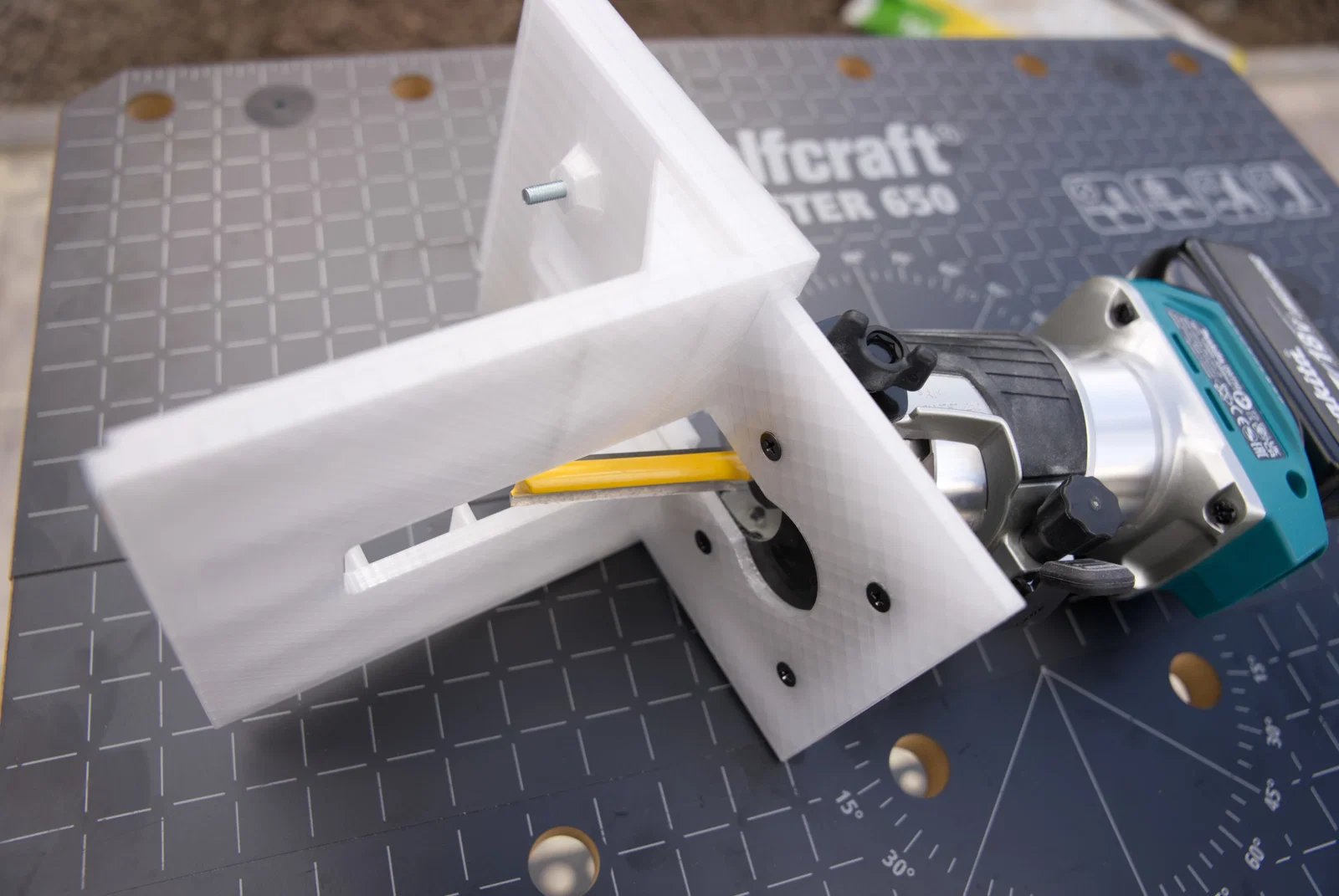

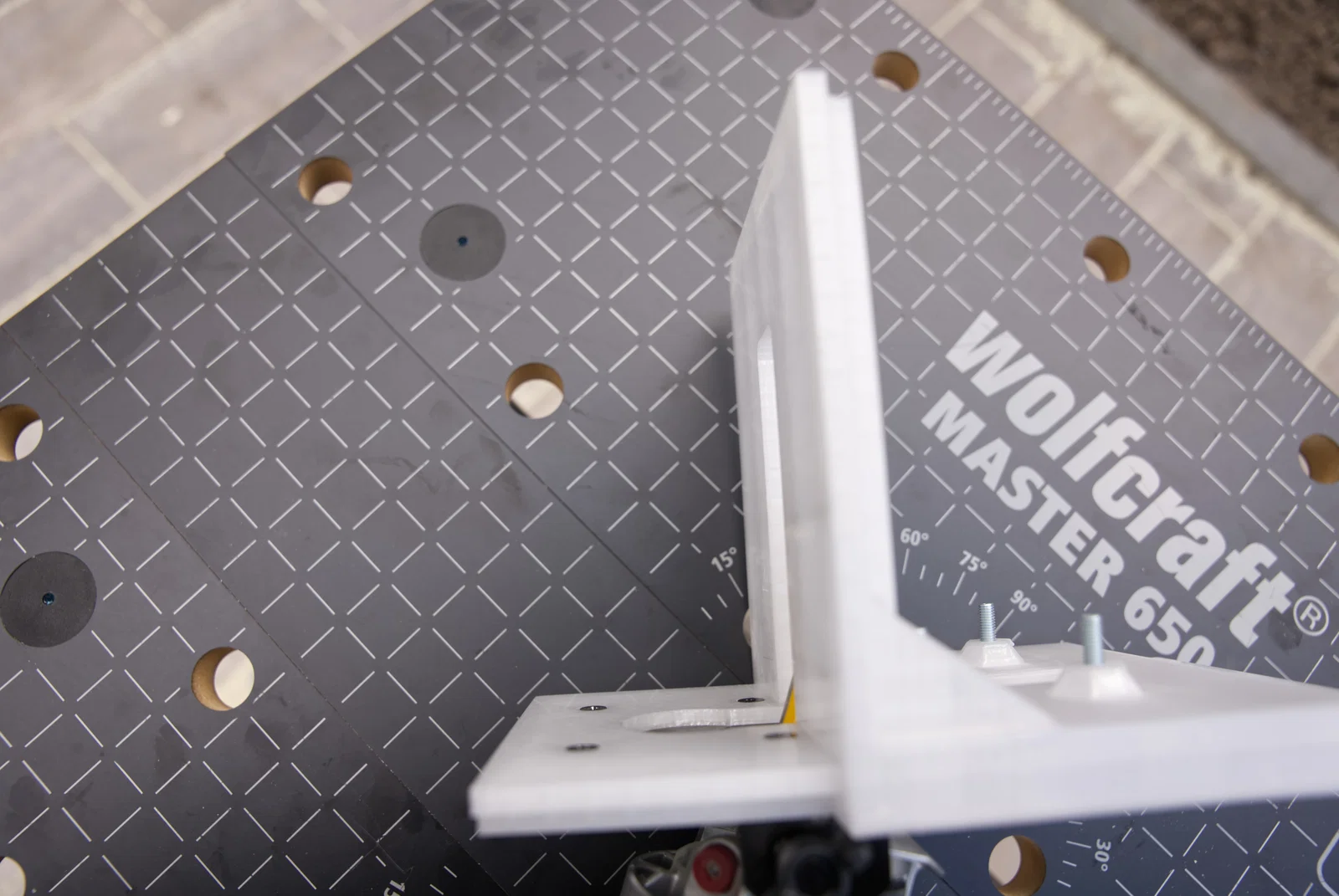

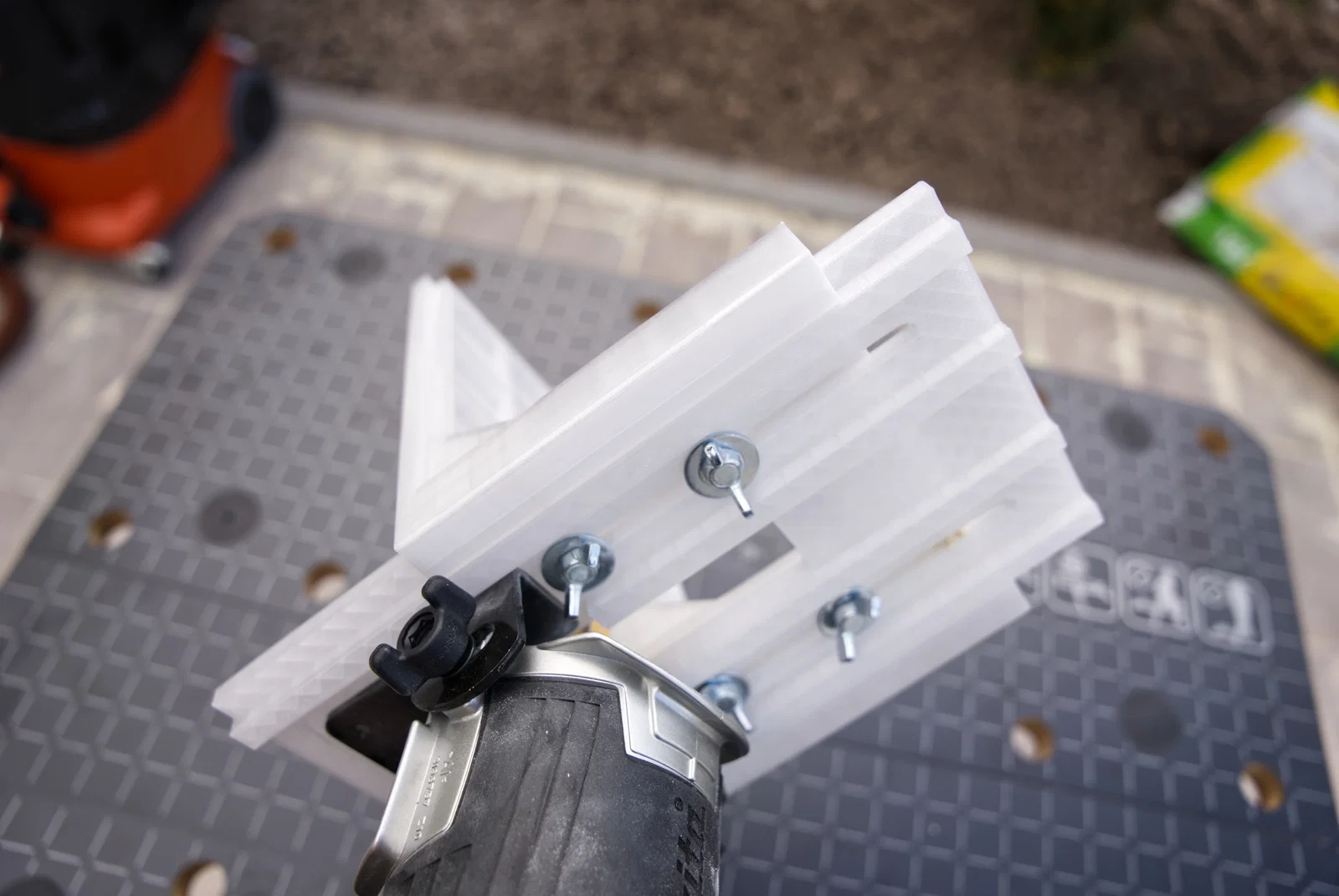

Assembly: tháo tấm đáy màu đen khỏi Makita angular shoe bằng cách tháo 4 con ốc đen (để tấm đen sang một bên, jig này không cần), sau đó dùng chính 4 con ốc đen đó để bắt tấm jig đã in vào angular shoe. Trượt tấm jig vào jig guide và cố định phần trượt với guide bằng (tối đa) bốn vít bướm M5 và đai ốc M5. Trong hình mình dùng đủ 4 cái, nhưng dùng ít hơn cũng được.

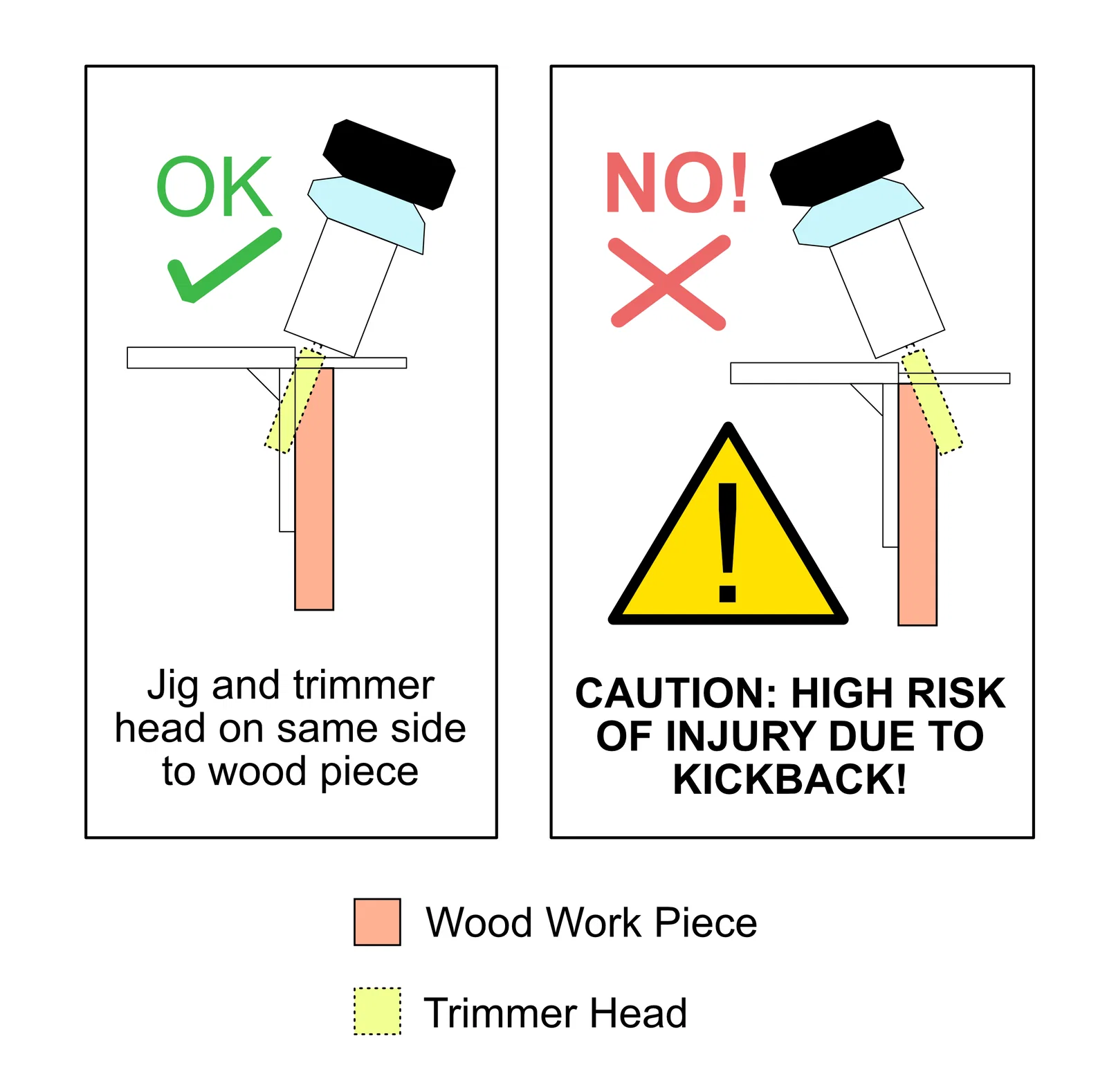

CAUTION / DANGER: cực kỳ quan trọng: bạn KHÔNG ĐƯỢC kẹp miếng gỗ nằm giữa jig guide và trimmer head! Làm vậy sẽ gây kickback khiến văng miếng gỗ hoặc văng máy (tùy theo chiều quay của trimmer head), có thể dẫn tới chấn thương nặng! Hãy xem hình minh họa cách dùng đúng vs. KHÔNG được dùng kiểu đó!

USAGE TIPS: bắt đầu bằng cách chỉnh angular shoe tới đúng góc mong muốn, ví dụ dùng thước đo góc điện tử. Như mọi khi khi dùng wood trimmer, mỗi lượt chỉ nên lấy đi một lượng gỗ vừa phải. Vì vậy hãy nới vít bướm của jig, rồi trượt tấm jig sao cho chỉ lộ ra một phần nhỏ của trimmer head trong vùng cắt của jig. Siết vít bướm lại và thực hiện lượt trim đầu tiên bằng cách canh hai cạnh của jig theo hai mặt của miếng gỗ, rồi đẩy jig chạy dọc theo miếng gỗ cho tới khi không còn ăn vật liệu nữa. Tắt máy, nới vít bướm và trượt jig guide để trimmer head lộ ra thêm một chút trong vùng cắt. Siết lại và làm lượt thứ hai. Lặp lại quy trình này để lấy dần vật liệu.

Lưu ý: khi bạn tới mức mà trimmer head sẽ cắt “xuyên” tới đúng góc của miếng gỗ, lúc đó bạn cần kẹp thêm một thanh rail lên miếng gỗ để làm cữ chặn cho jig. Việc này cần thiết vì tại điểm đó jig sẽ không còn tựa an toàn trên hai mặt của miếng gỗ nữa; nếu không có rail, bạn có thể vô tình làm ngắn chiều dài miếng gỗ. Bạn có thể dùng một thanh alloy leveling rod giá rẻ (tùy chiều dài/độ dày, khoảng 10–40 đô ở cửa hàng đồ nghề) và kẹp rail bằng hai kẹp một tay vào miếng gỗ là xong, rồi trim cho tới đúng góc.

DISCLAIMER: Bạn dùng jig này là tự chịu rủi ro! Trong mọi trường hợp, mình (tác giả) không chịu trách nhiệm cho bất kỳ rủi ro hay thiệt hại nào phát sinh do việc sử dụng hoặc không thể sử dụng jig này!
