Bút máy – Fountain Pen - FPR #6 unit 1

1 hình

Đồ Gia Dụng

Bút máy – Fountain Pen - FPR #6 unit

Tác giả Crafter64

Lượt tải
101
Lượt thích
9
Lượt coi
945

File 5 5 MB

  • FPR_Jowo_pen_3_-_clip_1777232851.stlSTL · 87,8 KB
  • FPR_Jowo_pen_3_-_cap_1777232852.stlSTL · 696,9 KB
  • FPR_pen_3_-_section_1777232853.stlSTL · 1,4 MB
  • FPR_Jowo_pen_3_-_body_1777232854.stlSTL · 1,2 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#342621
Danh mục
Đồ Gia Dụng
Ngày đăng
Thẻ

Mô tả

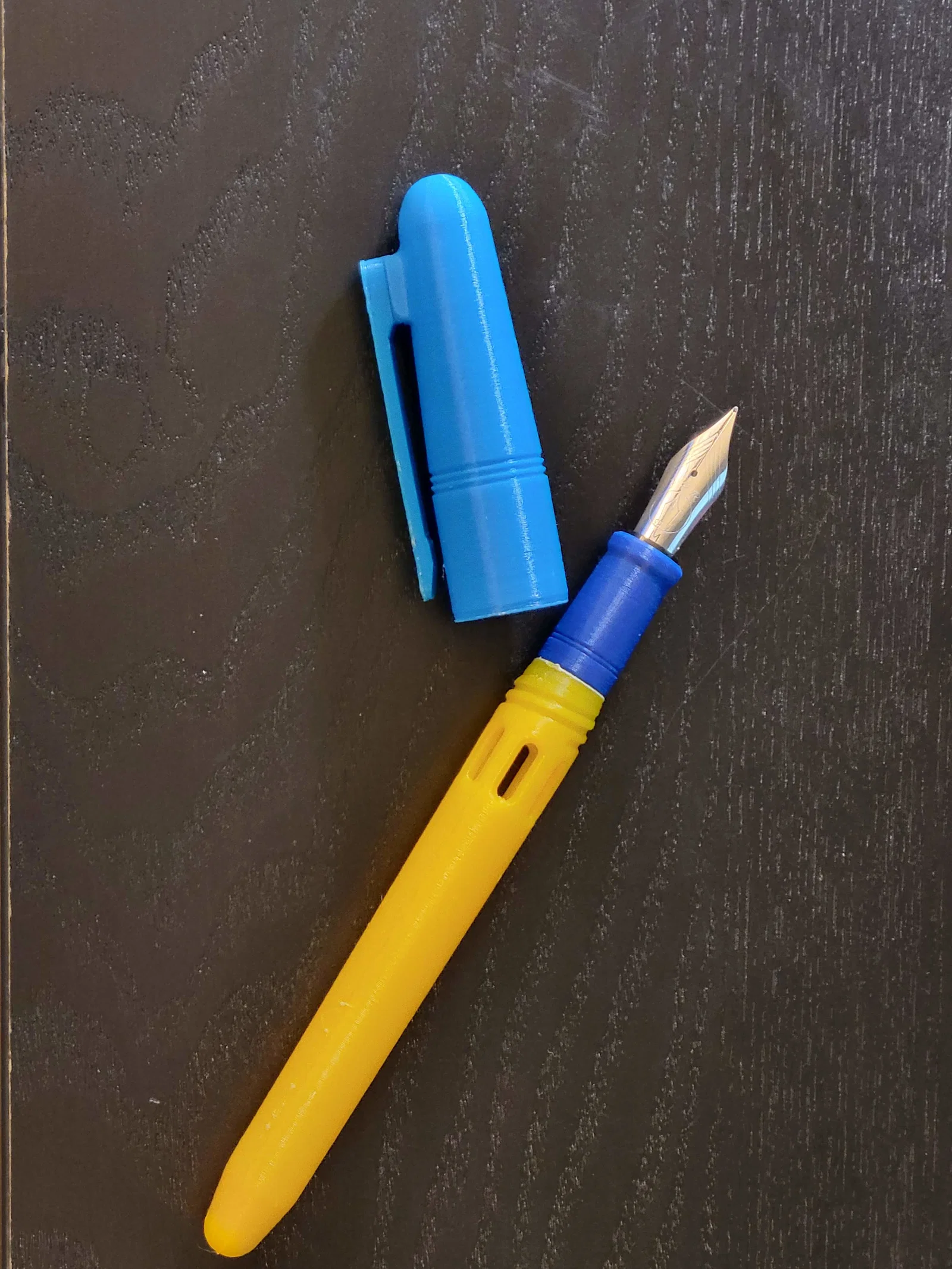

Đây là một cây bút máy (fountain pen) dùng FPR #6 nib unit & Standard International cartridge/converter. Bạn sẽ phải mua riêng các món đó. Mình đã dùng nib unit của Fountain Pen Revolution và thấy khá ổn, tuy nhiên không phải mọi FPR #6 nib đều có thể hoán đổi qua lại với nhau sau khi đã lắp nib unit, đặc biệt là loại ultra-flex.

Cái kẹp (clip) được lắp bằng 1 con vít M2.5 đầu chìm (flat head) dài 6mm, ví dụ như McMaster-Carr part 92010A016

BẠN SẼ CẦN MUA MỘT MŨI TARO M7.5x0.5 ĐỂ HOÀN THIỆN MẪU NÀY.

Tough PLA cho kết quả tốt nhất vì PLA thường có thể bị giòn.

In với nozzle 0.4mm tối đa. Dùng adaptive layer height xuống tới 0.1mm vì tất cả các phần đều có chi tiết nhỏ. Máy in của bạn cần được cân chỉnh kỹ để in chính xác mẫu này.

In tất cả các phần với mặt phẳng lớn nhất úp xuống và dùng brim cho tất cả, trừ phần clip. Không cần support.

In từng món một để cho kết quả tốt nhất và giảm stringing. Bạn sẽ cần gọt ba via/vát mép (deburr/chamfer) cạnh dưới bằng dao bén hoặc giấy nhám để đảm bảo lắp vừa và tháo brim dễ hơn.

Toàn bộ cụm lắp ráp khoảng 30g và mất khoảng 4 giờ để in.

Update 2024-01-29: Làm rõ rằng mẫu này dành riêng cho nib của Fountain Pen Revolution chứ không phải kiểu riêng của Jowo. Mình thiết kế dựa trên nib unit mình có mà không biết là có hai biến thể.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stlstp
Số file mô hình
5
Tổng dung lượng
5 MB
File lớn nhất
1,5 MB
