Cái kẹp ống nước cho cần gạt nước Peugeot 3008/5008

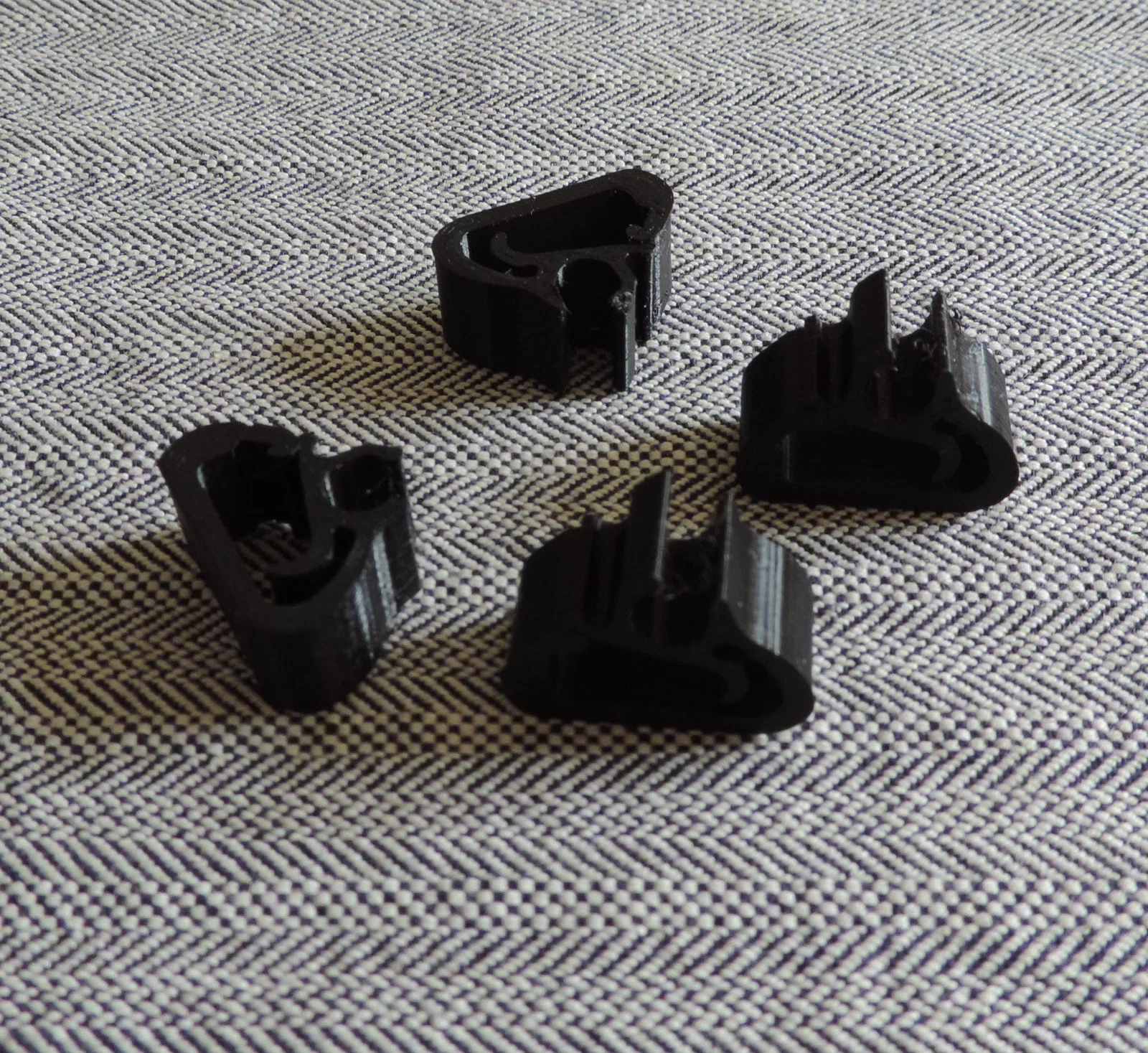

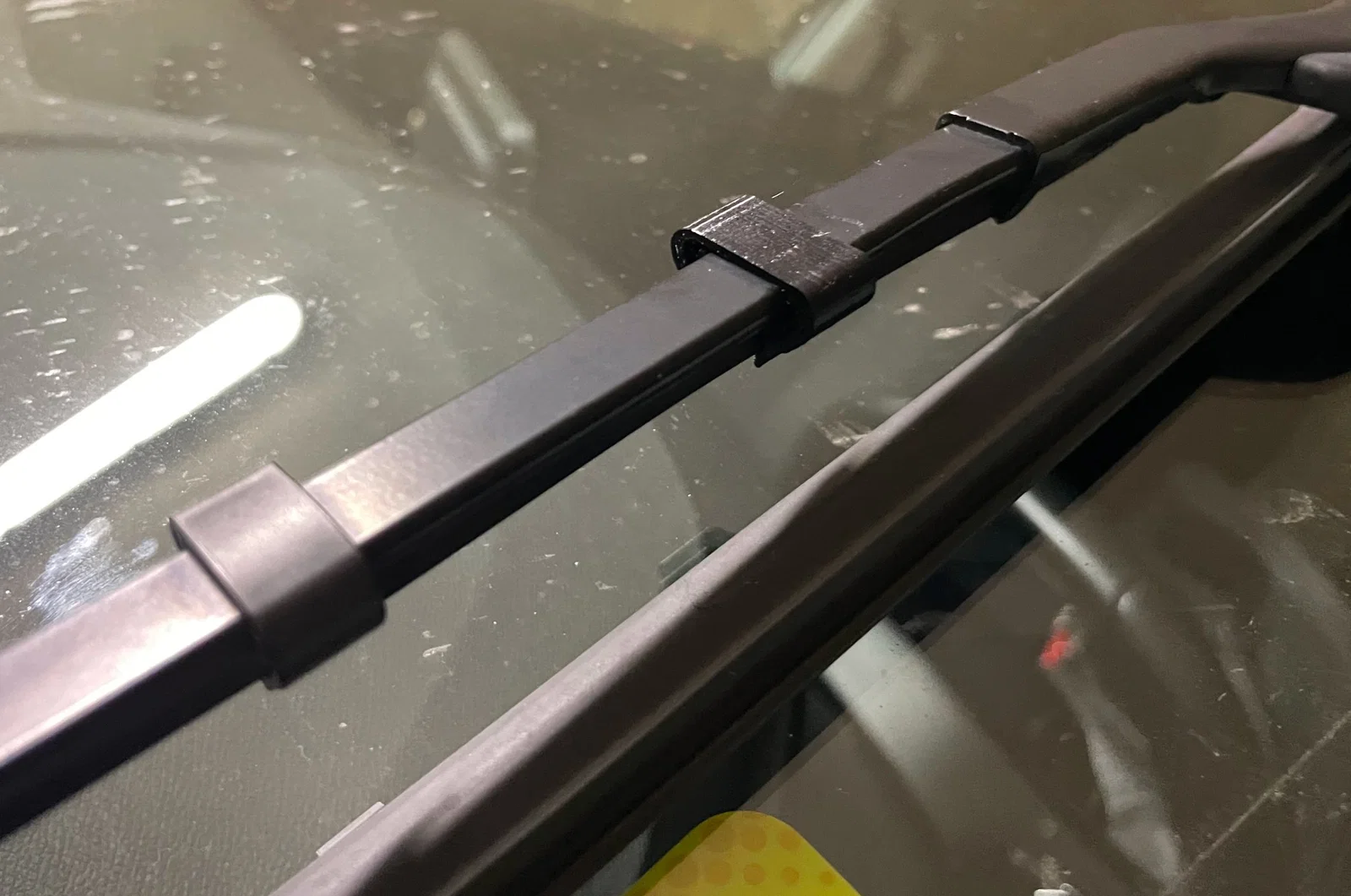

Trên một chiếc Peugeot 5008 2 và 3008 (và có thể là các mẫu xe khác), cái kẹp này giữ ống (mang chất lỏng rửa kính chắn gió đến chổi) vào cánh tay kim loại của cần gạt nước. Có 2 cái kẹp cho mỗi cánh tay gạt nước để cố định ống, vì vậy có tổng cộng 4 cái cho mỗi chiếc xe. Những cái kẹp này có thể dễ dàng bị gãy/rời ra/bay đi trong quá trình rửa xe tự động khi đi qua các chổi quay. Tôi không tìm thấy những linh kiện thay thế này dễ dàng trên mạng và...

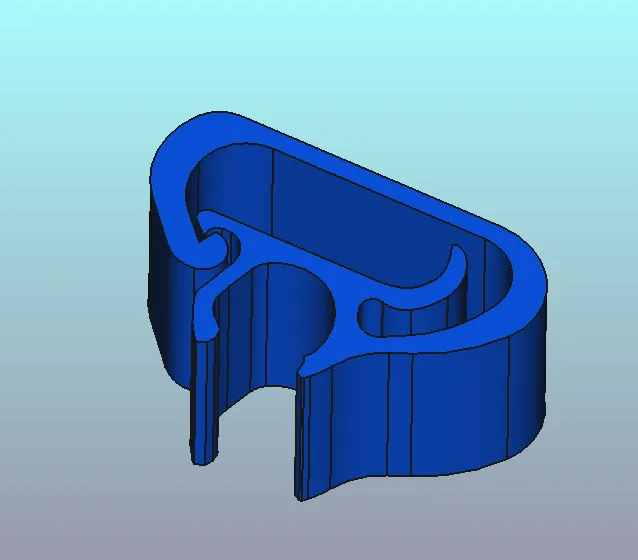

Đây là thiết kế của tôi cho một cái kẹp tương thích có thể in đơn giản tại nhà.

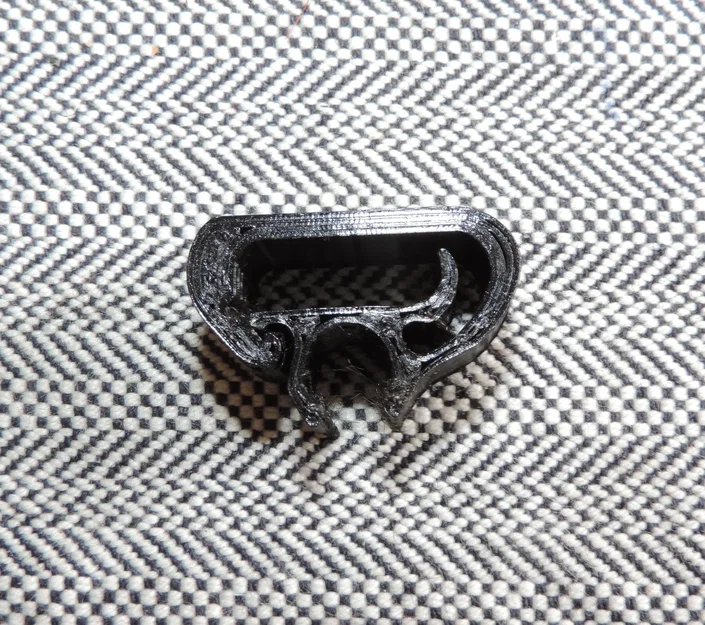

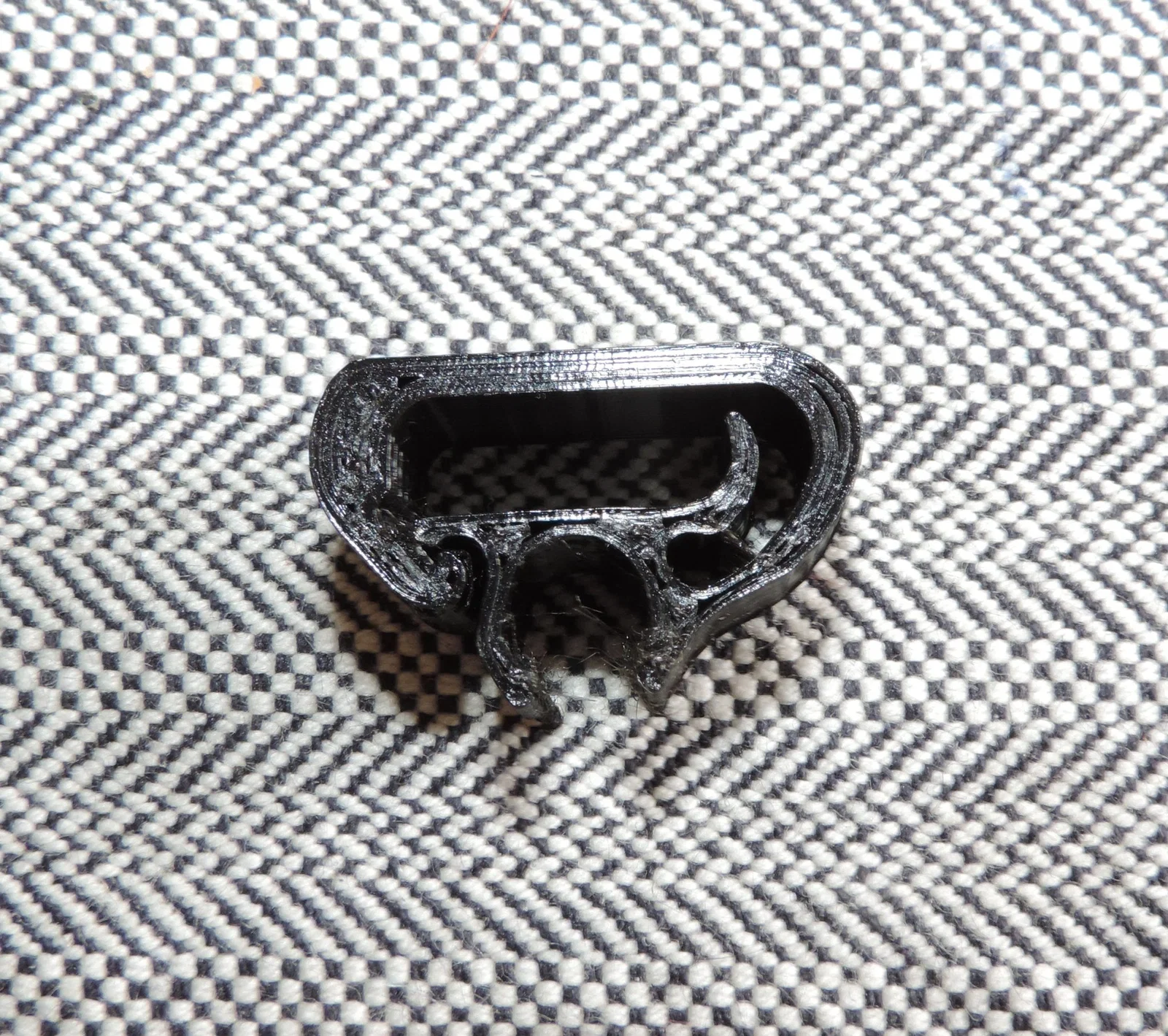

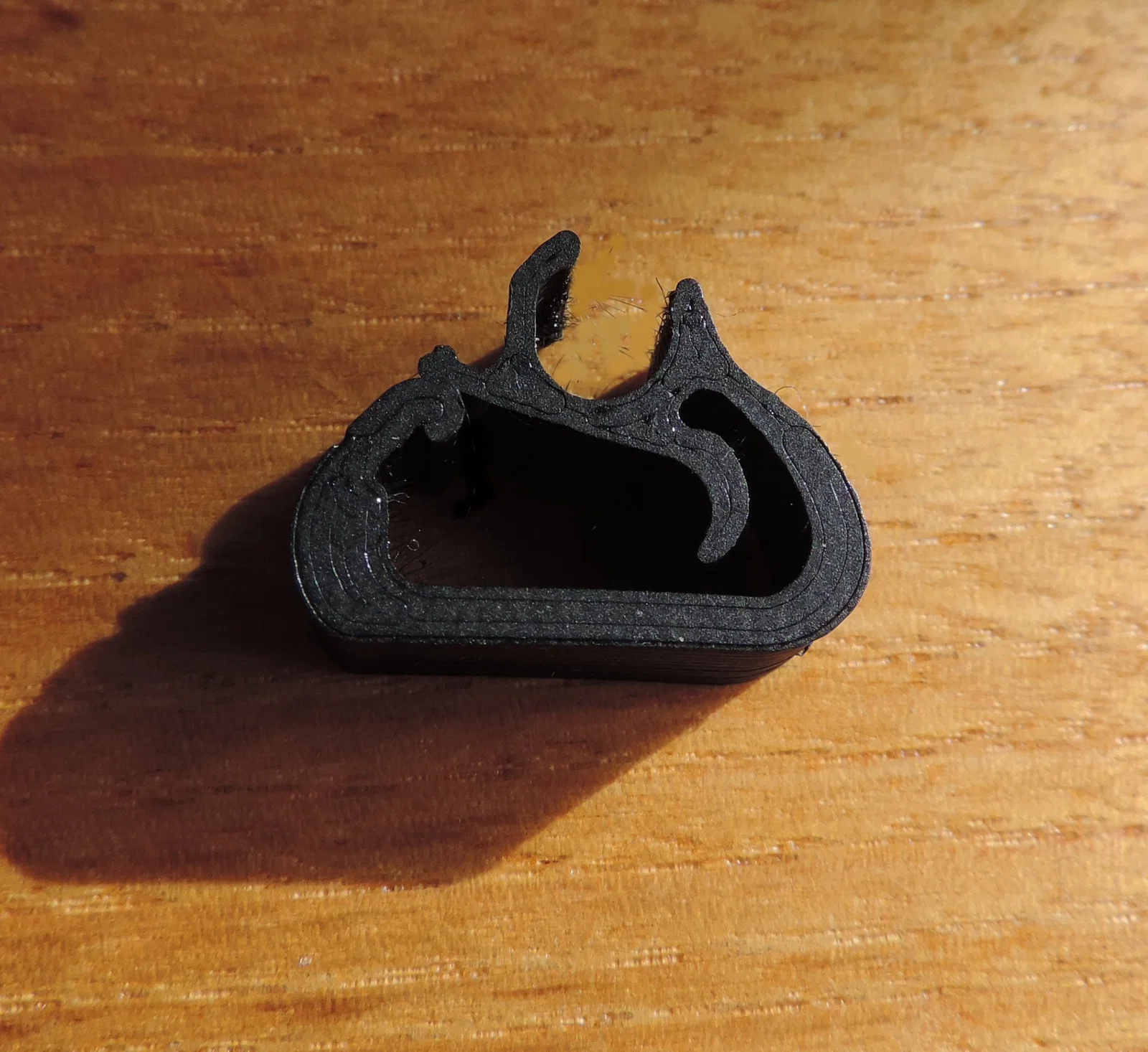

Sau nhiều lần thử nghiệm, tôi nhận ra rằng tốt nhất là mô hình hóa và in linh kiện trong cấu hình "đóng", hoặc nói cách khác là nó sẽ có sau khi được lắp đặt. Do đó, sẽ cần (với sự trợ giúp của một cái kìm, có thể) mở nó ra sau khi in để đóng lại khi lắp đặt trên cánh tay của cần gạt nước.

Kích thước tối ưu cho độ dày lớp 0.1mm trên máy in Prusa MINI+ của tôi

Agrafe của cánh tay gạt nước

Tệp in (.gcode): PRUSA MINI+

Chất liệu: Prusament PLA hoặc PETG

Tỷ lệ lấp đầy: 100%

Đầu phun: 0.4mm

Chiều cao lớp: 0.1mm

Hỗ trợ: Không

Thiết kế: FreeCAD

Cắt với eSlicer của bạn và… Thưởng thức!
