Hệ Bin Module Parametric cho IKEA KALLAX (Repkord)

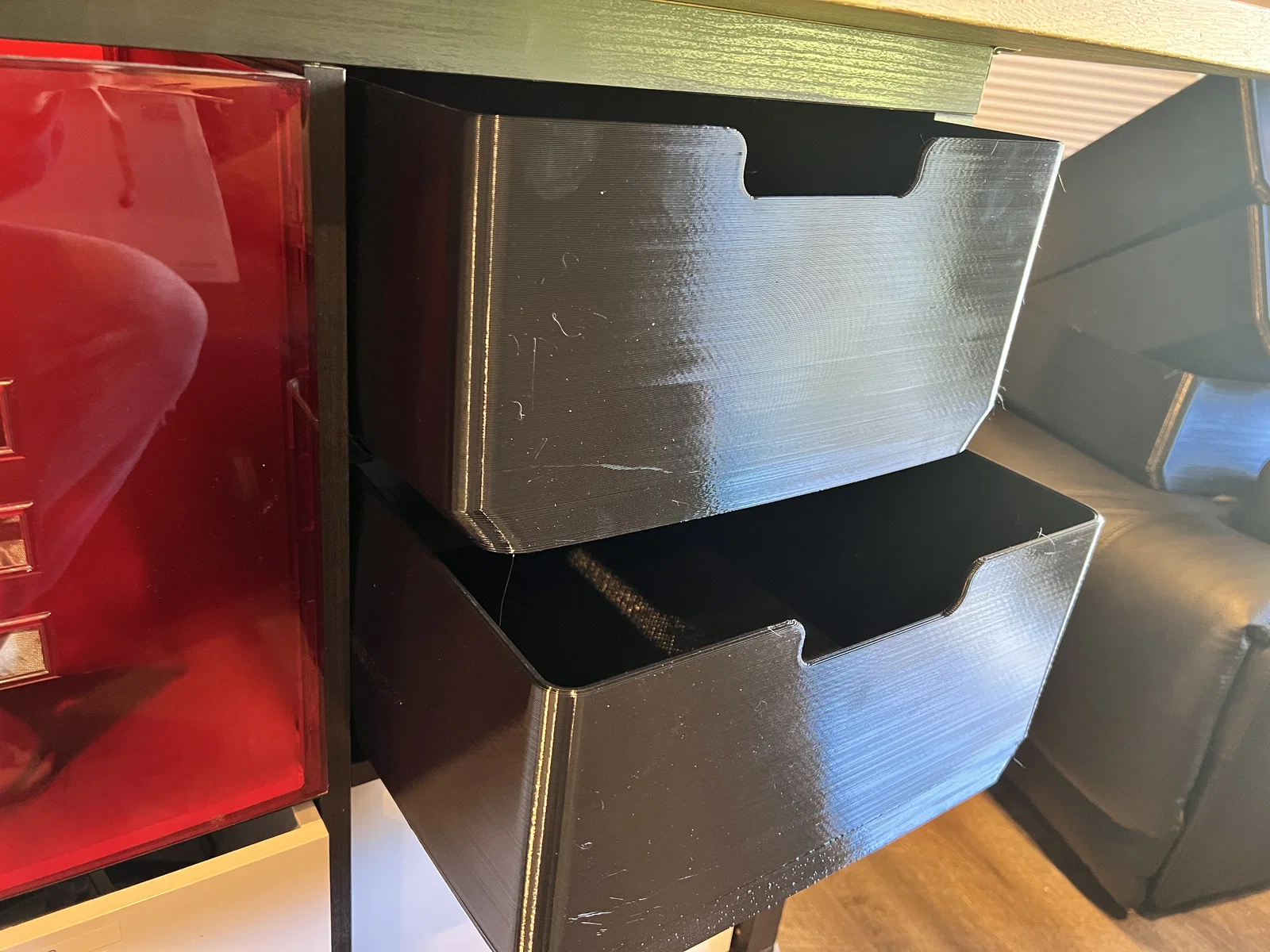

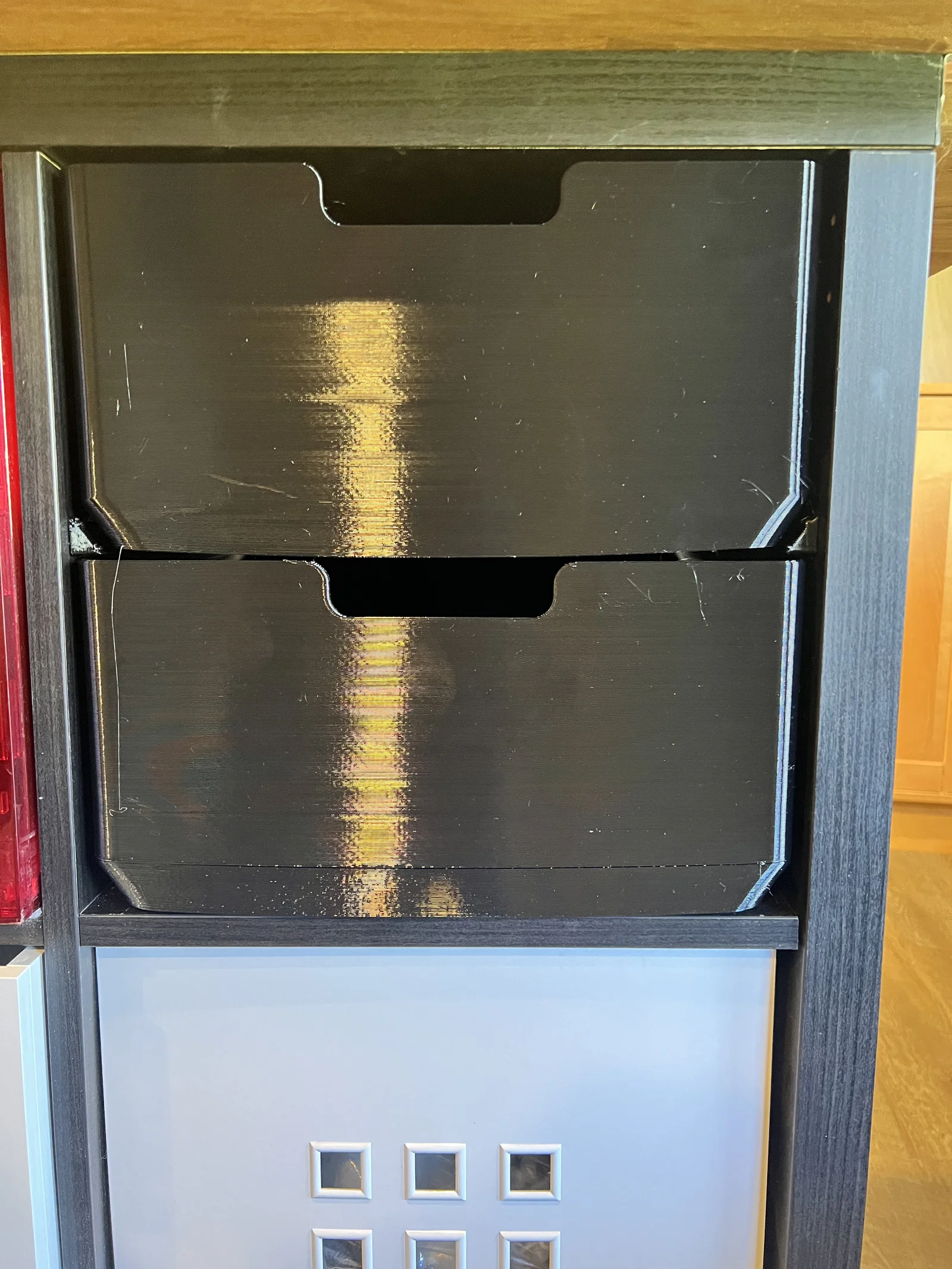

Hồi tháng trước, lúc đi dạo trong IKEA kiếm ý tưởng chung với bạn, mình mới để ý là mấy ô kệ KALLAX mà ai cũng biết, cũng xài, cũng mê… lại thiếu một lựa chọn ngăn kéo đôi thật sự hiệu quả. Đúng là họ có bán ngăn kéo cho KALLAX, nhưng tính thêm bộ ray trượt và cái thành hông mỏng dính “bé xíu” của nó thì mới thấy thể tích dùng được chỉ còn một phần nhỏ thôi. Mình thấy đây là cơ hội ngon để tận dụng build volume của Prusa XL.

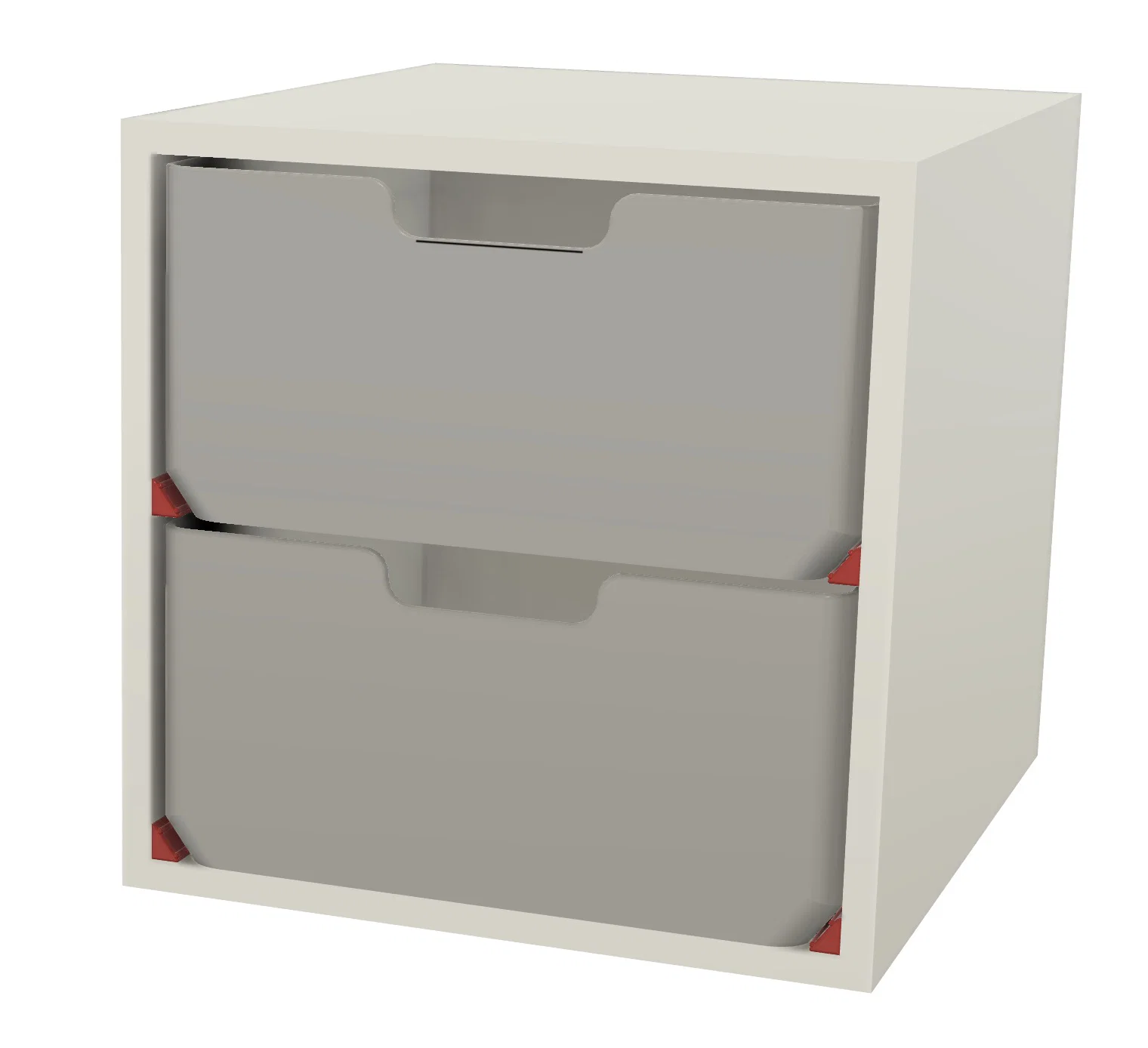

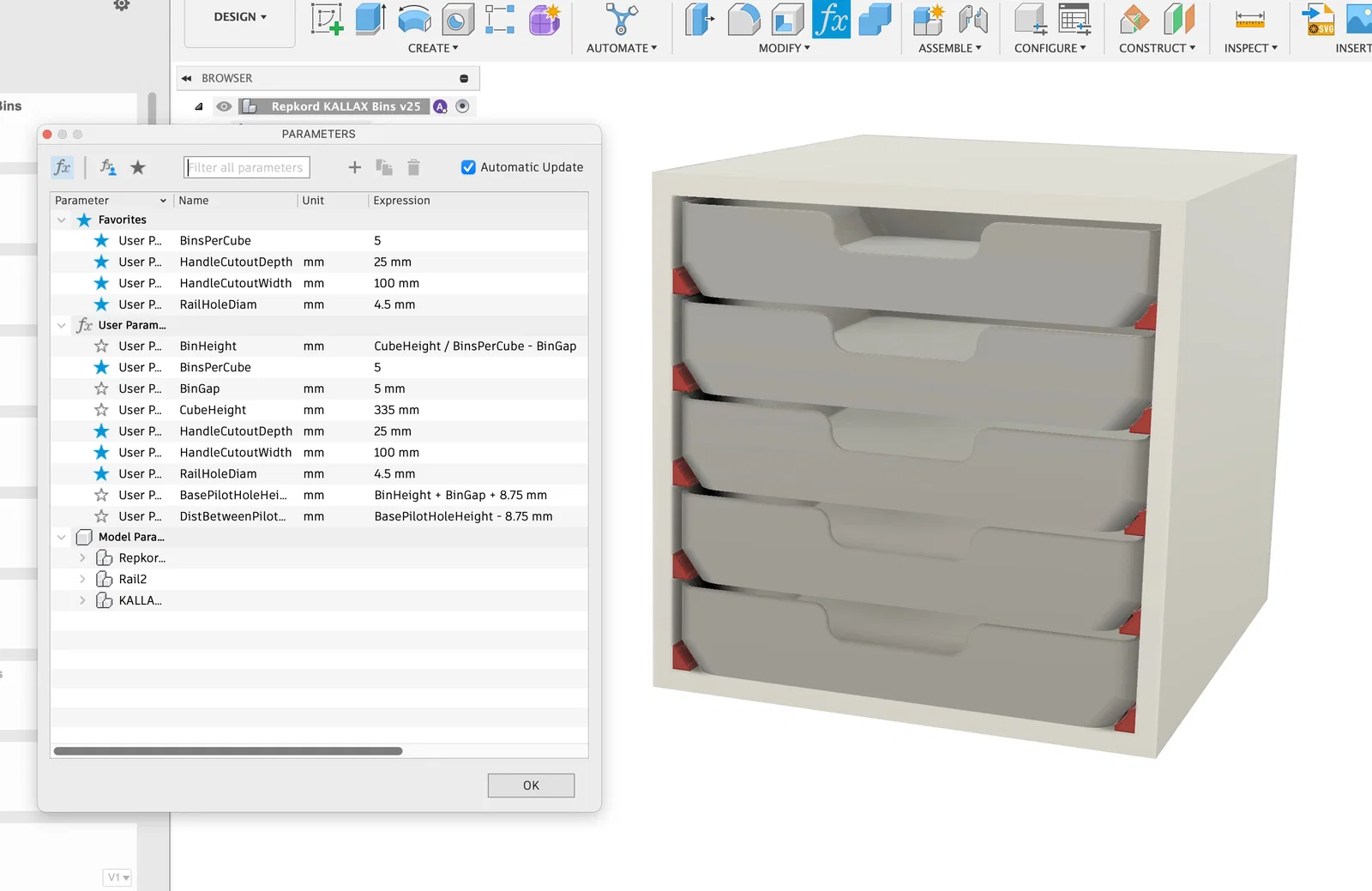

Ban đầu mình tính làm mỗi bộ bin đôi thôi, nhưng làm một hồi thì nó dẫn tới việc tạo luôn một giải pháp parametric thật sự: làm được bin nhiều chiều cao khác nhau, và còn có thể tạo nhanh một bản template khoan cho guide rails. CÓ HẾT TRONG FILE. Chỉ cần đưa file Fusion 360 số lượng bin bạn muốn nhét trong một ô KALLAX, còn lại nó tự xử cho bạn!

NOTES

• Khuyến nghị dùng nozzle dày hơn. File đã pre-sliced cho nozzle 0.8mm. Cũng khuyến nghị in PETG.

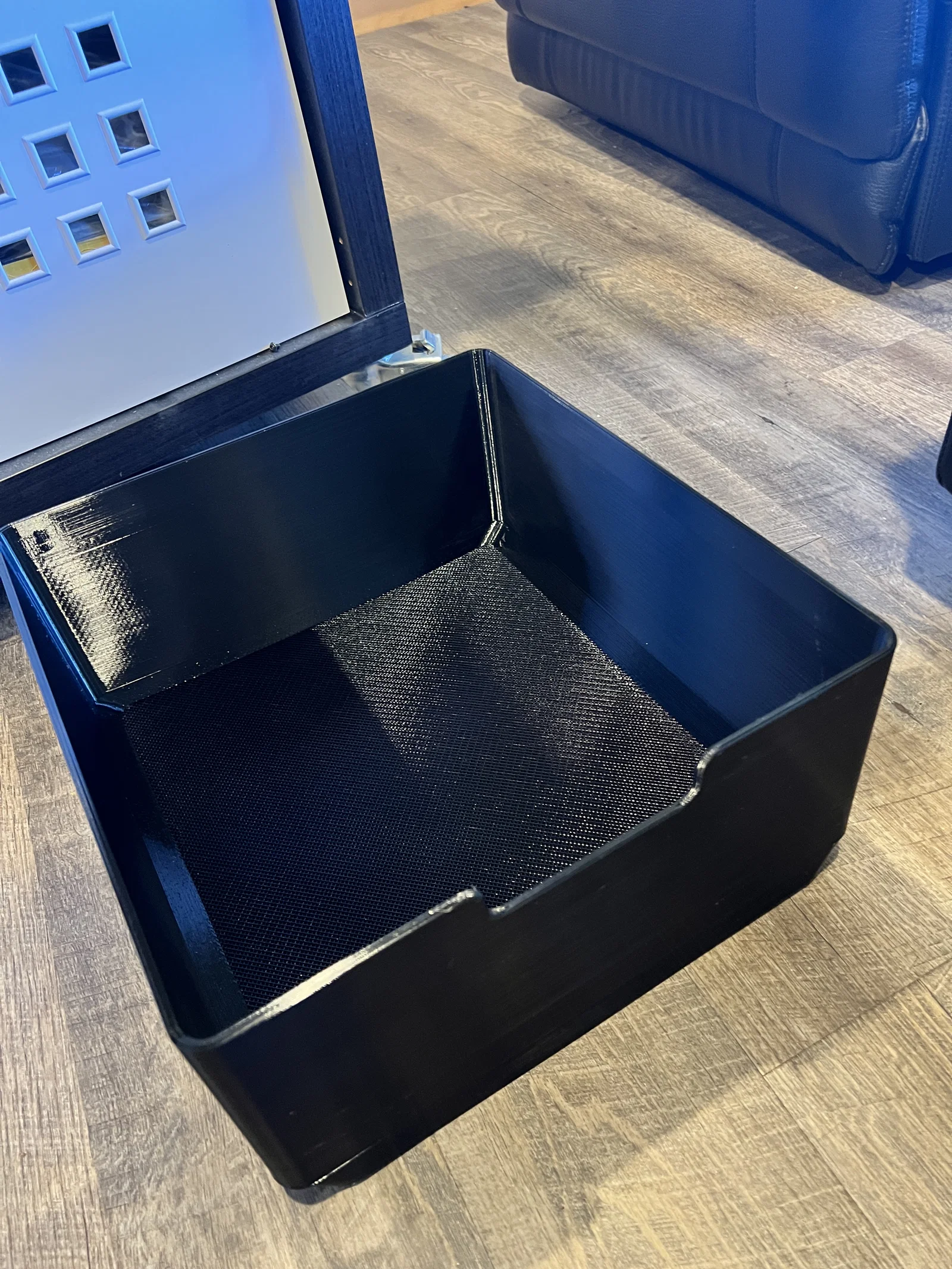

• Mình dùng modifier để làm đáy bin dạng mesh screen (lưới) thay vì nhựa đặc. Vẫn đủ cứng, lại in nhanh hơn, ít bị warp hơn và giảm tình trạng nozzle bị dính/đùn cục nhựa dư.
• Trừ khi bạn làm enclosure cho XL, không thì rất dễ bị cong/vểnh ở các góc gần như kiểu gì cũng gặp. Cái này khá bình thường với hình học chữ nhật cỡ lớn. Vì vậy mình để mặc định bin gap rộng để fit thoáng, dễ lắp do dung sai bị ảnh hưởng. Bạn cứ thoải mái chỉnh lại hoặc remix để ổn định hơn theo nhu cầu sử dụng của bạn.
• Không khuyến nghị dùng wall thickness dưới 4.5mm, vì thành sẽ bắt đầu bị warp khi nguội.
• Với bin ở tầng dưới (bottom shelf) thì thật ra không nhất thiết phải dùng bộ ray.
• Để tạo template khoan: xuất (export) RailMountTemplate đã được generate ra DXF từ KallaxRef Cube Component. In đúng 100% rồi dán ghép lại, hoặc in nguyên khổ trên giấy 8.5"x11" và dùng 2 lỗ đầu tiên; canh ray, rồi dùng template để khoan mồi (pilot) lỗ cuối.
