Giá gắn dưới bàn kèm sạc cho Xbox Elite Controller

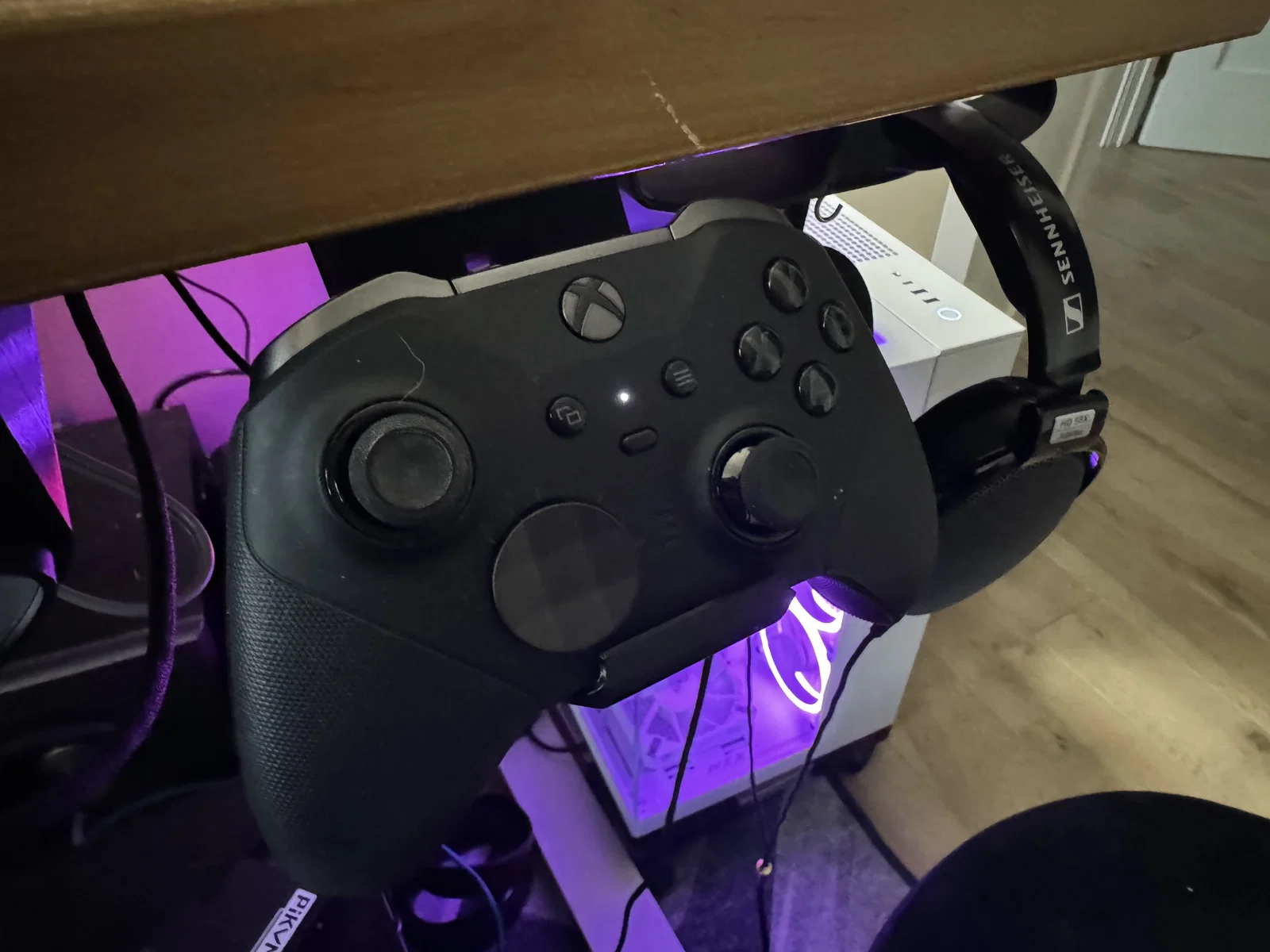

Bộ Xbox Elite Controller Under Desk Mount này được thiết kế để tích hợp luôn dock sạc, giúp dock nằm khít và vẫn sạc được khi cất. Phần holder ôm vừa tay cầm, lấy ra/vô lại dễ, đồng thời hạn chế khá tốt việc bị va quẹt làm rớt khỏi giá.

Cài đặt in cho Mount trong hình:

• Máy in: BambuLabs X1C
• Preset: 0.2mm Strong
• Vật liệu: BambuLabs Black ASA
• Mẫu dùng: Mount Plate & Post được nối bằng bulông + ê-cu #8 dài ¾ inch.

Phần cứng khuyến nghị (không in):

• 2x bulông #8-32 dài ¾" (đầu chìm / Countersunk) – chỉ cần cho phần post & plate, để tăng độ cứng.
• 2x ê-cu #8 – chỉ cần cho phần post & plate để tăng độ cứng
• 4x ốc M3 (đầu chìm / Countersunk) – để bắt lên mặt dưới bàn. Bạn cũng có thể dùng băng keo VHB, nhưng đã có sẵn lỗ cho ốc.
• Adapter USB-C 90 độ giống cái này, để luồn dây qua phía sau mount.

Kinh nghiệm khi in:

• In phần Holder nằm ngửa (lưng tựa xuống), cái móc được thiết kế để in overhang mà không cần supports.
• Auto-orientation cho mount plate & post là ổn như mặc định, tương tự như khi để bản all-in-one.
• Nếu được, mình khuyến nghị dùng bản lắp bằng bulông (ghi “plate” + “post”), vì bulông giúp tăng độ bền ngang qua đường cắt (shear line). Trước khi thêm kết nối bằng bulông, mình đã làm gãy vài cái đúng ngay đường shear đó.

Nên in phần nào:

• Chọn 1 trong 2 kiểu mount – đây là phần bạn gắn vào mặt dưới bàn
  • “Mount Post” & “Mount Plate” – kiểu này chia mount thành 2 mảnh, nối bằng 2x bulông #8 đầu chìm dài ¾ inch và ê-cu âm (inset nuts). Đây là lựa chọn khuyến nghị vì bulông gia cường qua shear line, chịu va chạm tốt hơn đáng kể.
  • “Mount (All In One)” – kiểu này không cần phần cứng bổ sung, nhưng có shear line tại chỗ nối giữa plate & post, dễ gãy nếu bạn hay va trúng ngang hông mount. Nếu gắn ở chỗ ít đụng trúng thì chắc vẫn ổn.
• Holder – trượt vào mount và giữ bằng friction fit. Đây là phần giữ dock sạc và chính tay cầm.

Lắp ráp:

1. [Nếu dùng Post & Plate] Nối post với plate bằng bulông #8 đầu chìm và ê-cu.
2. Gắn mount vào mặt dưới bàn. Mình khuyên đặt lùi vào khoảng ¾" so với mép trước bàn, nhưng bạn cứ canh thử để đảm bảo đưa tay cầm vào/ra dễ.
3. Trượt Holder vào mount.

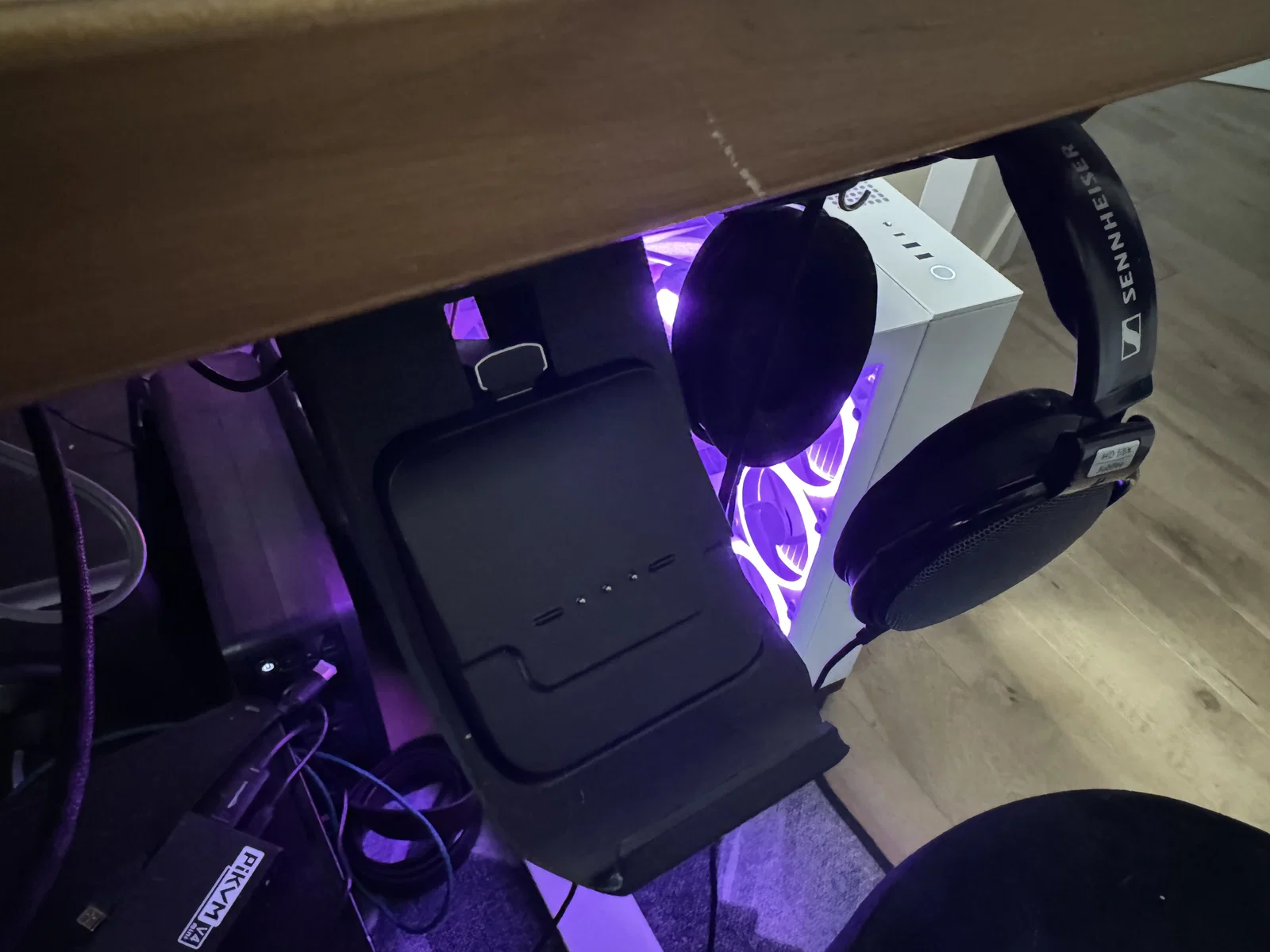

4. Đặt dock sạc vào đúng lỗ dành cho nó. Bạn nên dùng đầu nối USB-C 90 độ để gọn và dễ đi dây.
5. Xong! Dùng thôi.

Bạn cứ thoải mái dùng & remix mount này theo ý, mình chỉ xin bạn ghi credit cho mình, hoặc dẫn link về trang & mẫu này.

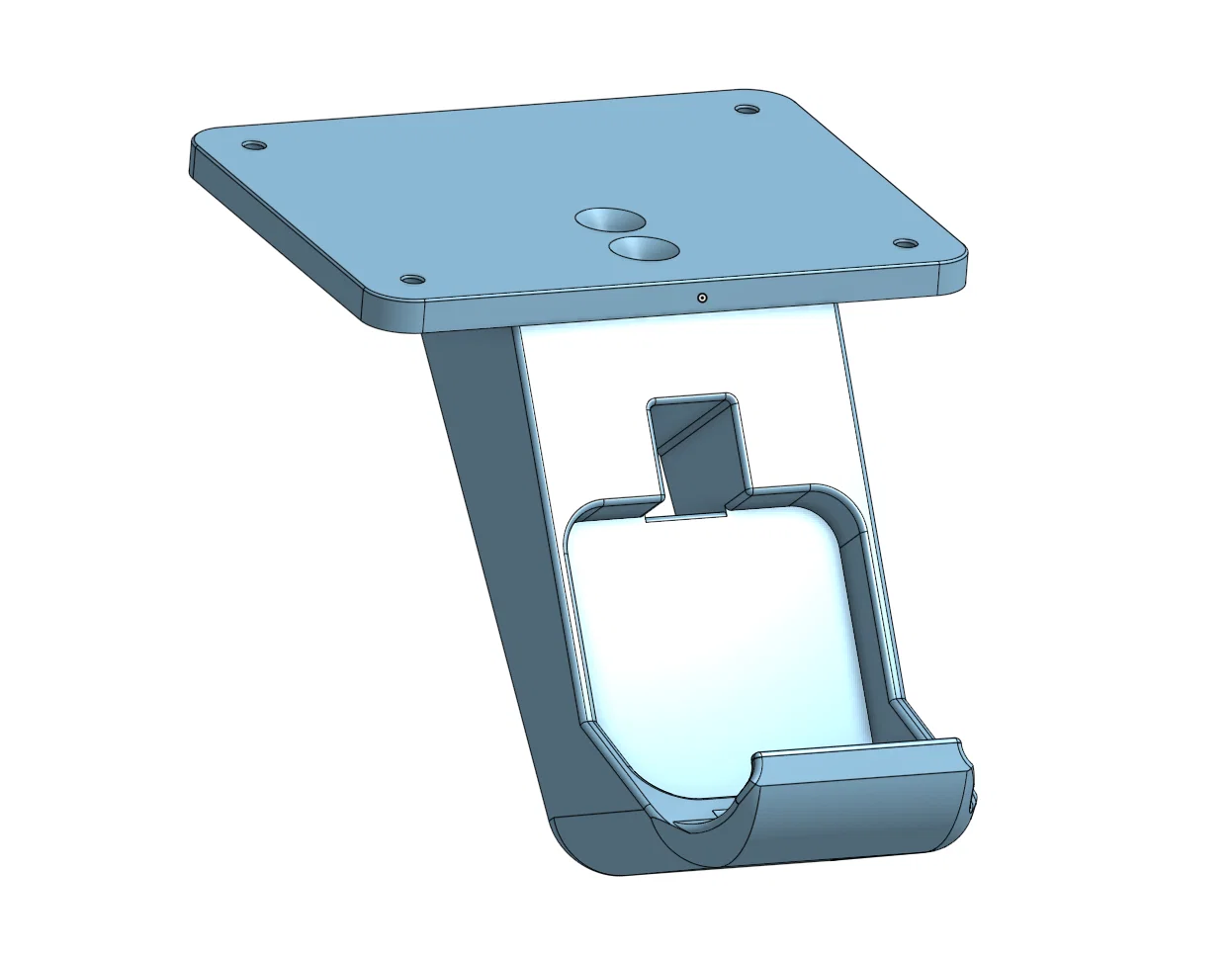

File thiết kế Onshape gốc nếu bạn muốn remix.
