Jiggle siphon – dùng trọng lực để bơm nhiên liệu & chất lỏng (+ video)

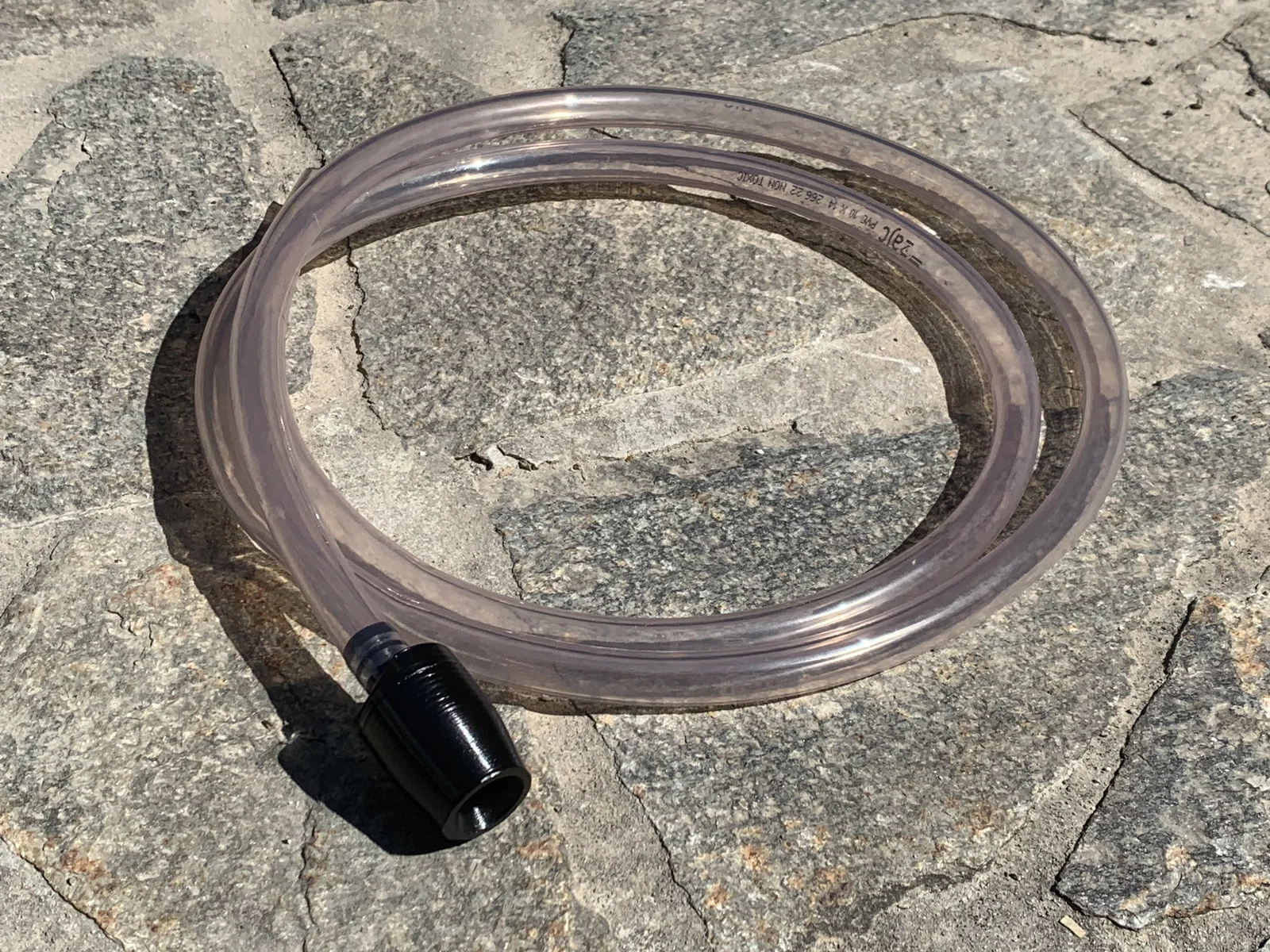

Đây là phiên bản jiggle siphon in 3D – một cách hút/chiết chất lỏng rất tiện mà không cần mồi (prime) ống trước. Chỉ cần lắc jiggle siphon khi nó đang ngập trong chất lỏng là chất lỏng sẽ bắt đầu chảy qua ống. Nó hoạt động miễn là nguồn chất lỏng cao hơn nơi đổ ra (destination)!

Mình làm cái này vì cần cách bơm dầu diesel ra khỏi bình nhiên liệu. Nó sẽ không hiệu quả trong thùng chỉ có ít chất lỏng, vì trong giai đoạn mồi nó cần không gian để di chuyển lên xuống.

CẢNH BÁO: nếu dùng để bơm nhiên liệu (diesel, gasoline) bạn cần dùng filament phù hợp để không bị hòa tan! Mình dùng nylon nguyên chất, tuy nhiên PETG cũng có thể dùng được.

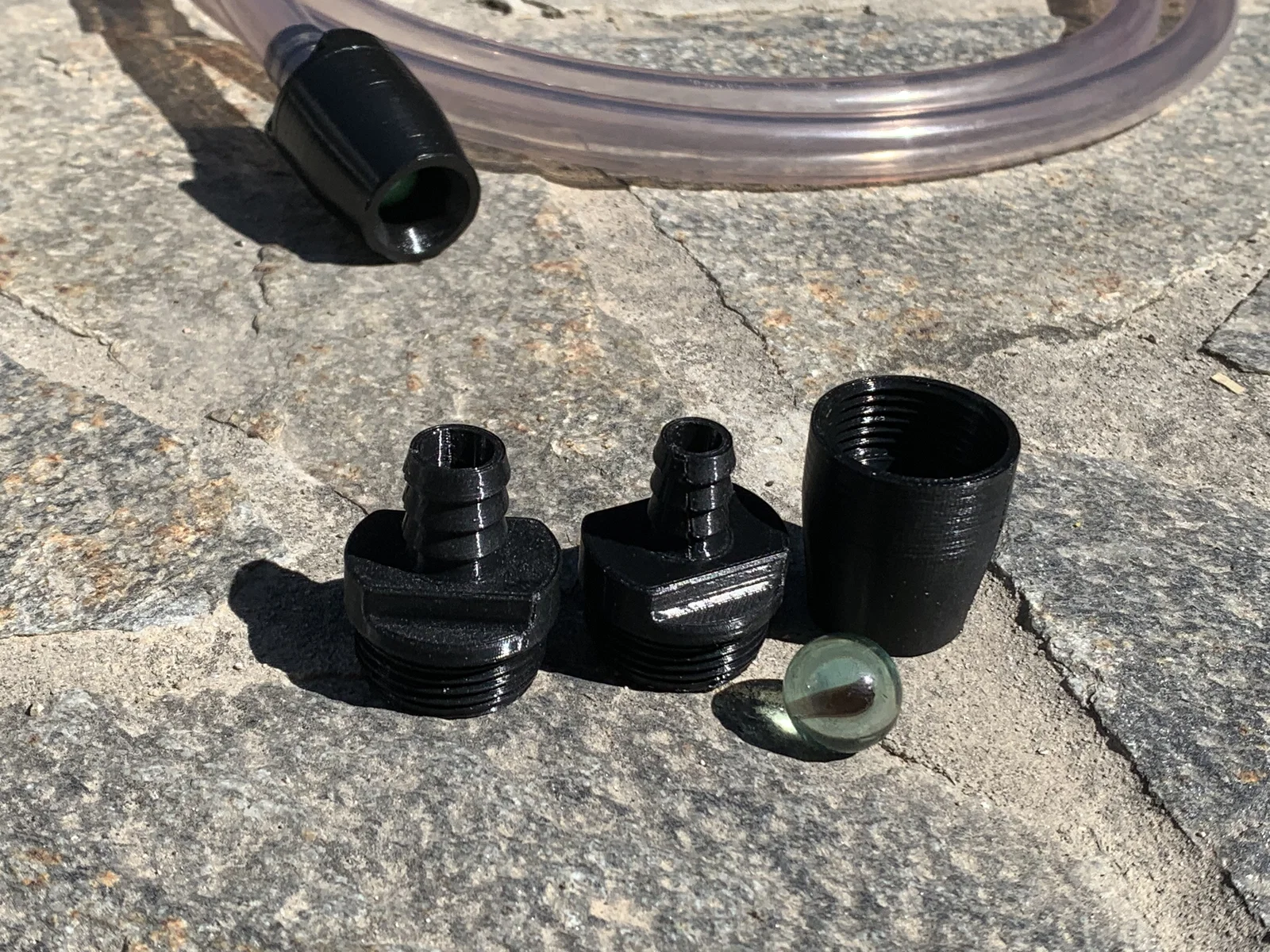

Required parts:

• bottom_part (trong print files)
• 1_2in_10mm_tube HOẶC 1_2in_12mm_tube – adapter ren NPT tiêu chuẩn in 3D sang ống 10 hoặc 12mm – bạn cũng có thể dùng adapter tiêu chuẩn, nó sẽ vừa với ren NPT tiêu chuẩn
• Ống có đường kính trong 10 hoặc 12 mm với chiều dài tùy nhu cầu (hoặc ống đường kính phù hợp nếu bạn dùng adapter ống tiêu chuẩn). Nếu định dùng để chuyển nhiên liệu thì nhớ chọn vật liệu ống không bị hòa tan trong nhiên liệu – mình dùng PVC!
• Viên bi (marble) (hoặc bi nặng tương tự) đường kính 16 mm (không bắt buộc đúng y 16 mm, nhưng càng gần càng tốt)

Printing instructions:

• nếu bạn cần hỗ trợ thì xem file settings.3mf đính kèm
• tất cả các phần được in với layer height 0,15 mm
• phần bottom part không cần supports. Dùng alligned seam. Với nylon mình dùng brim (và enclosure). Phần ren cần làm mát (cooling) phù hợp. Khi dùng nylon thì tất cả các part cần được scale theo mọi chiều – với mình hệ số scale 101,2% là ổn nhất
• sau khi in, mình khuyên dùng giấy nhám để xử lý đường seam trên bề mặt làm kín của viên bi, giúp giảm rò rỉ
• hose adapter cần supports từ build plate

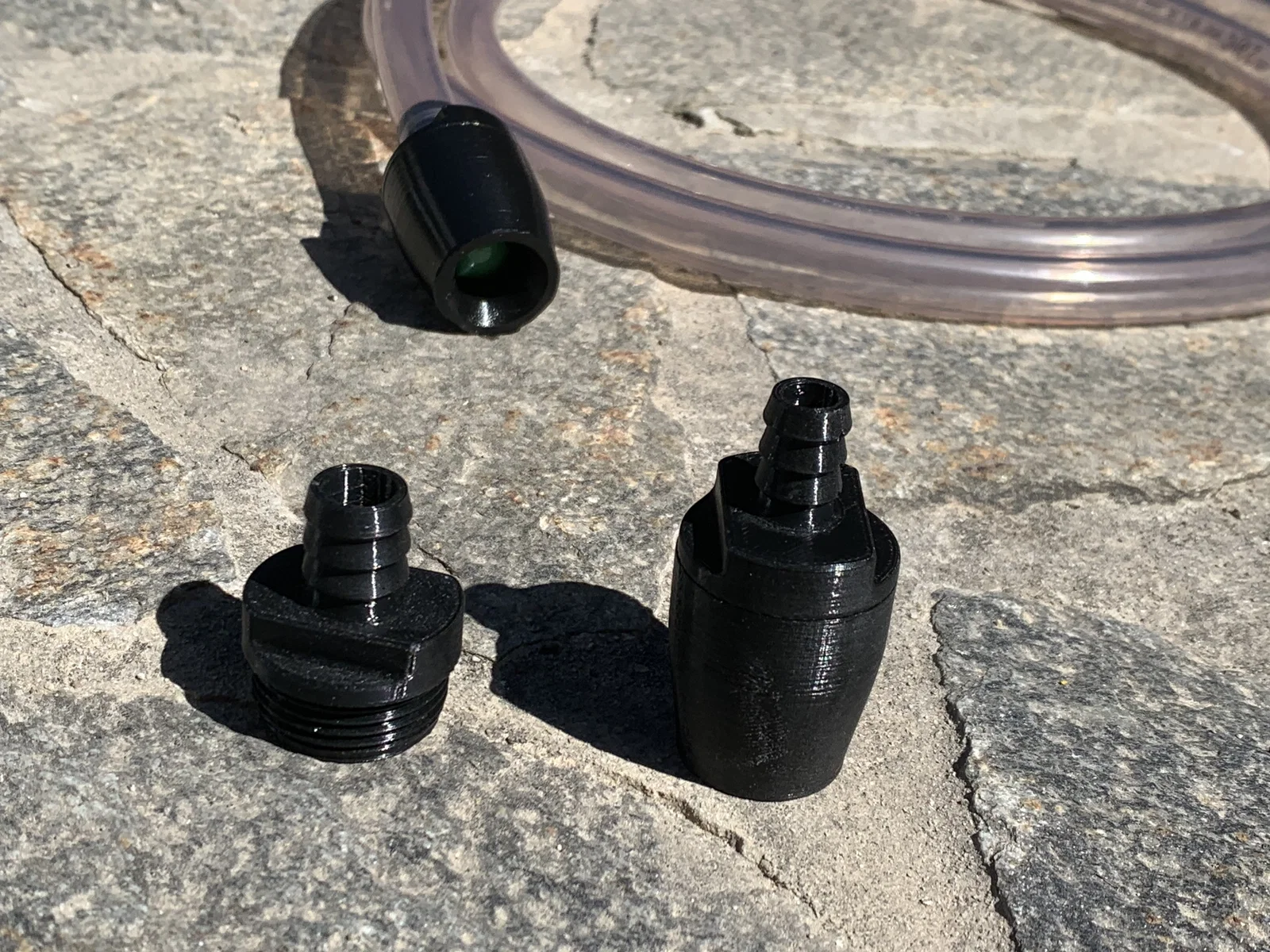

Assembly:

1. cho viên bi (marble) vào bottom part
2. vặn tube adapter vào bottom part
3. gắn ống vào

Operating instructions for transferring fluid from container A to B:

1. đặt container A cao hơn B
2. cho đầu ống còn lại vào container B
3. cho đầu ống có jiggle siphon vào container A
4. di chuyển jiggle siphon lên xuống nhanh trong chất lỏng. Tiếp tục cho tới khi toàn bộ ống được đổ đầy chất lỏng và nó bắt đầu chảy tự do
5. đảm bảo siphon luôn ngập trong chất lỏng cho tới khi container A cạn. Một khi nó hút phải không khí thì sẽ ngừng siphon
6. lắc nhẹ siphon để chất lỏng trong ống chảy ra hết. Nếu bơm nhiên liệu để tránh đổ tràn, dùng giẻ lau ống trong lúc bạn kéo siphon ra khỏi container.

Usage demonstration:
