Trụ Nhả Pin AA (AA Battery Tower Dispenser)

Pin (battery) đã làm việc cực khổ vì mình lâu nay rồi. Tới lúc cho tụi nó “vui” chút thôi!

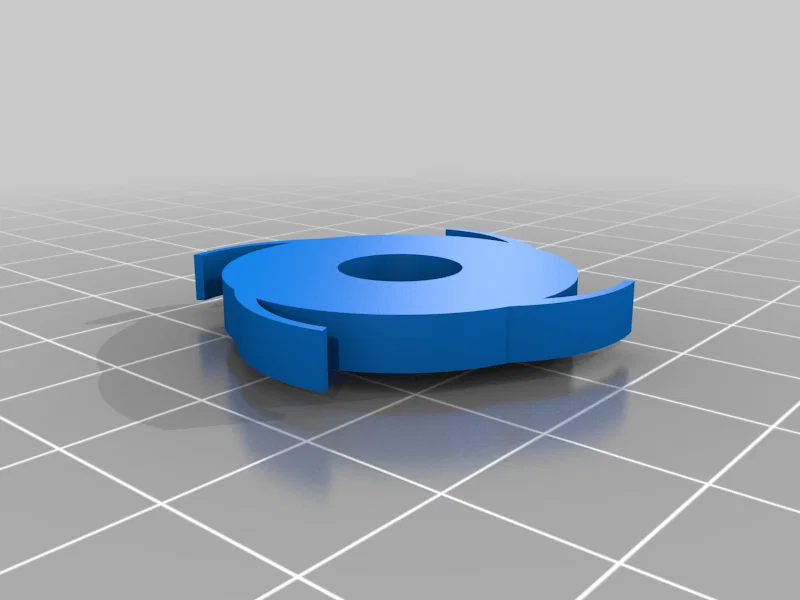

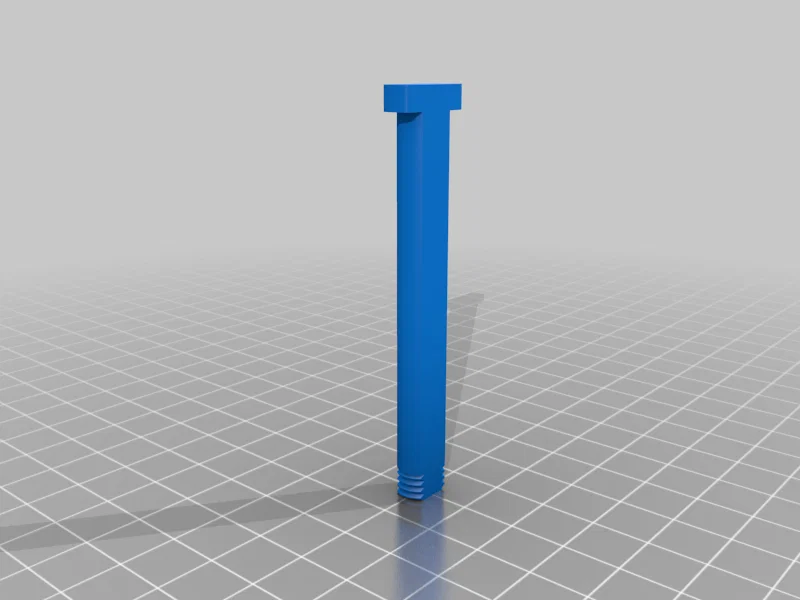

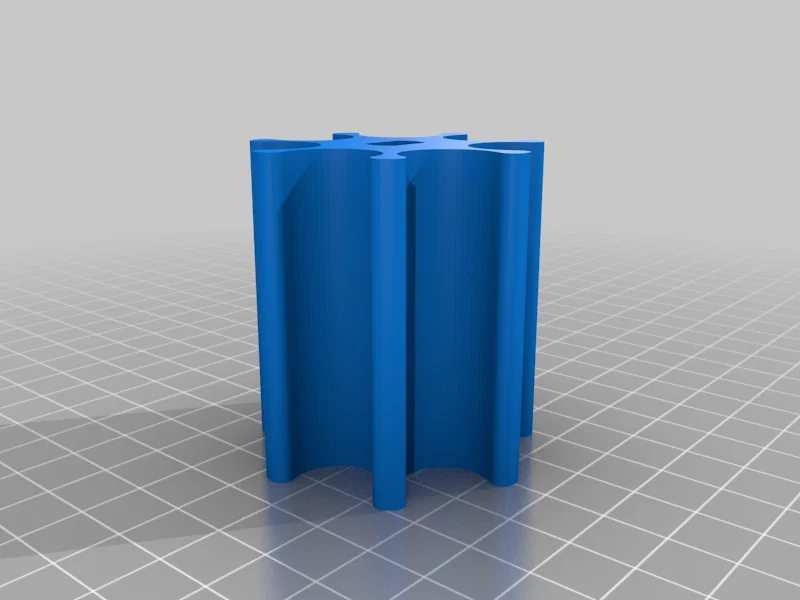

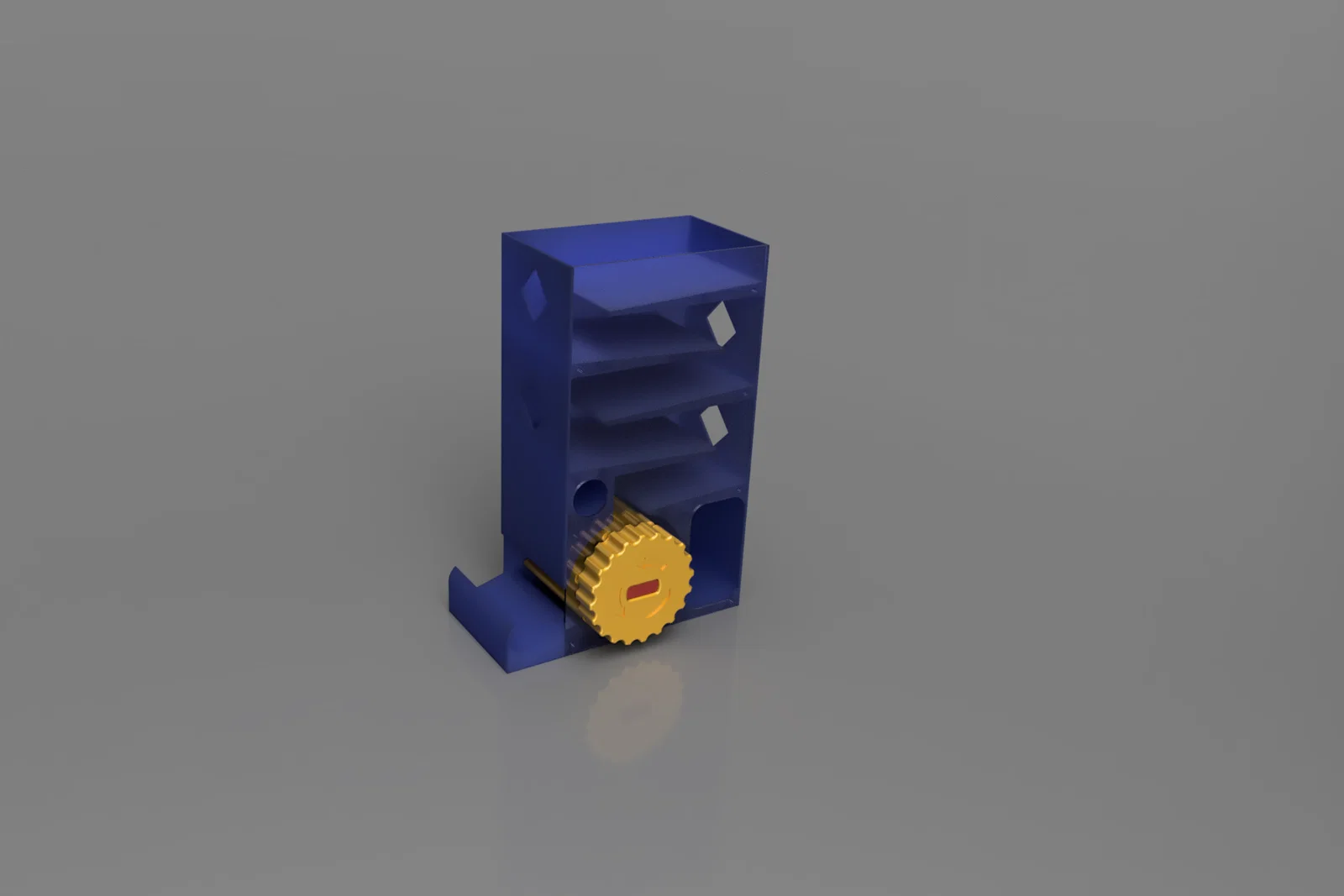

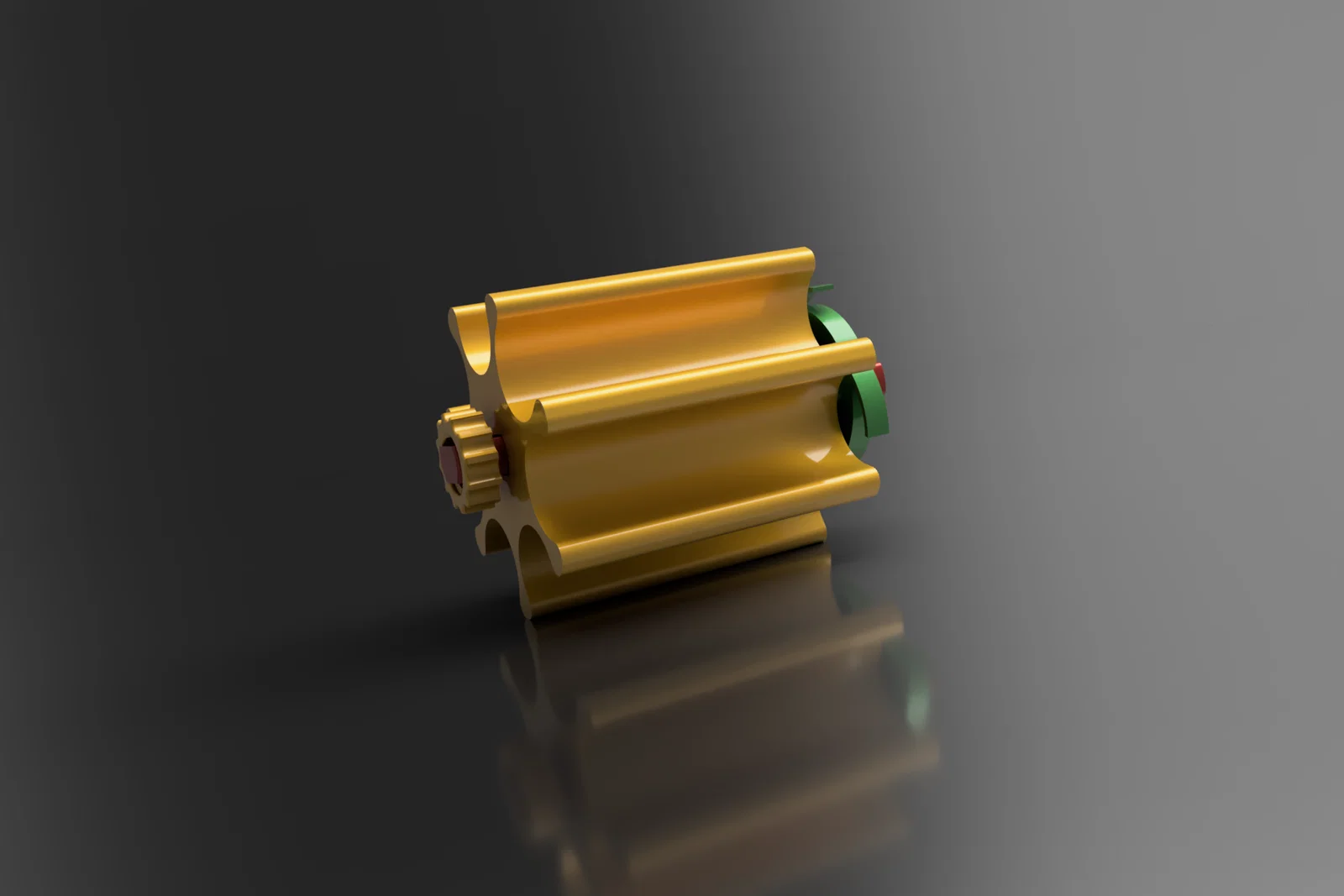

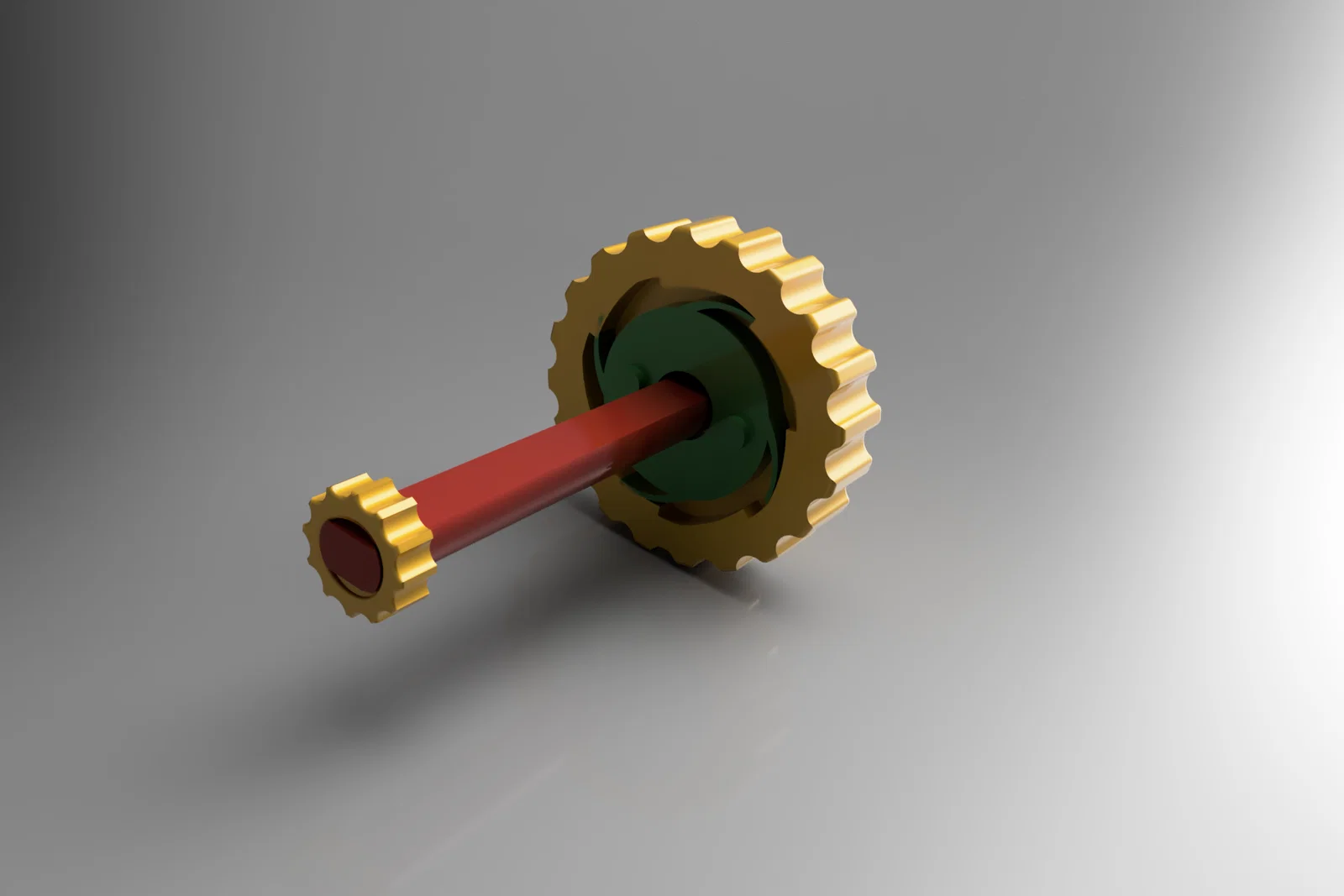

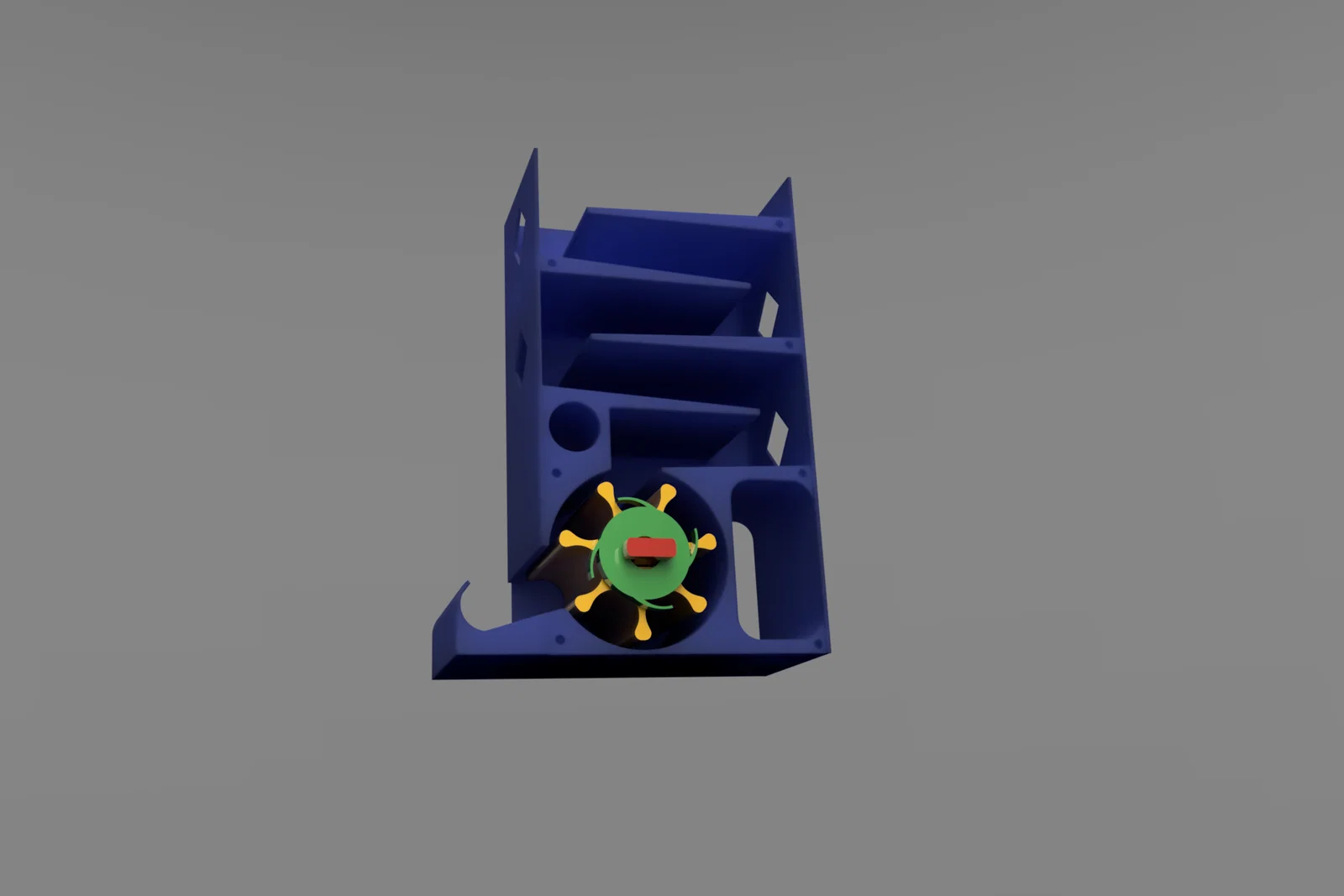

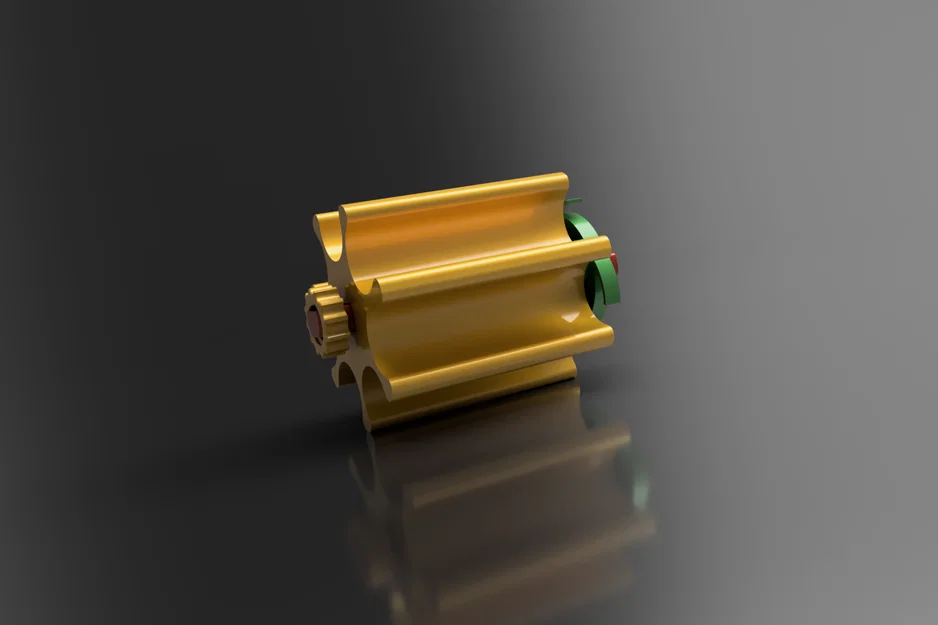

Dự án này bắt đầu từ lúc mình đi tìm một mẫu battery dispenser đơn giản mà xài không bị kẹt đâu đó bên trong, rồi dần dần thành một bài tập thiết kế có cả cụm barrel xoay và cơ cấu ratchet. Trong quá trình làm, mình xem hàng chục bản in của mọi người đăng, và làm vài phiên bản thử để chắc chắn pin trượt mượt, không bị jam. Mình cũng muốn thiết kế dễ ráp (không cần keo) và vận hành đơn giản. Tiện thể, mình học thêm được khá nhiều về Fusion (bao gồm threads, joints & animation).

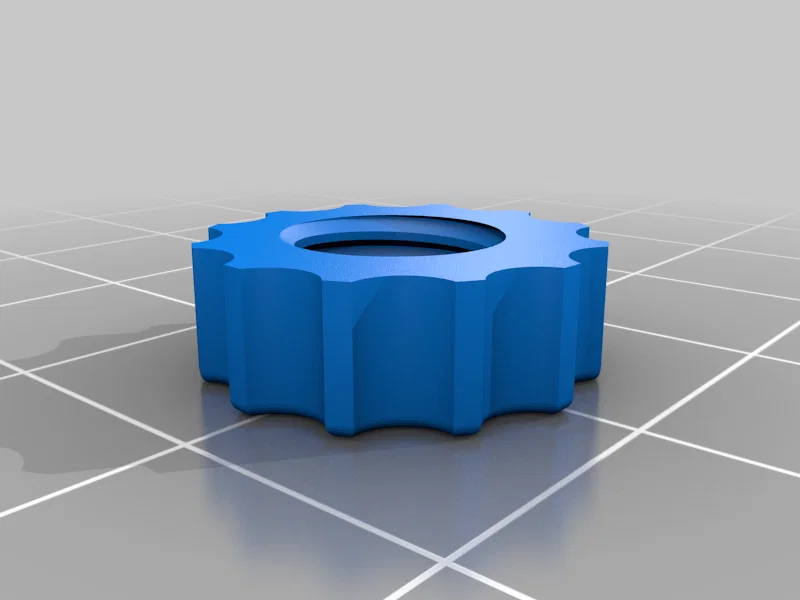

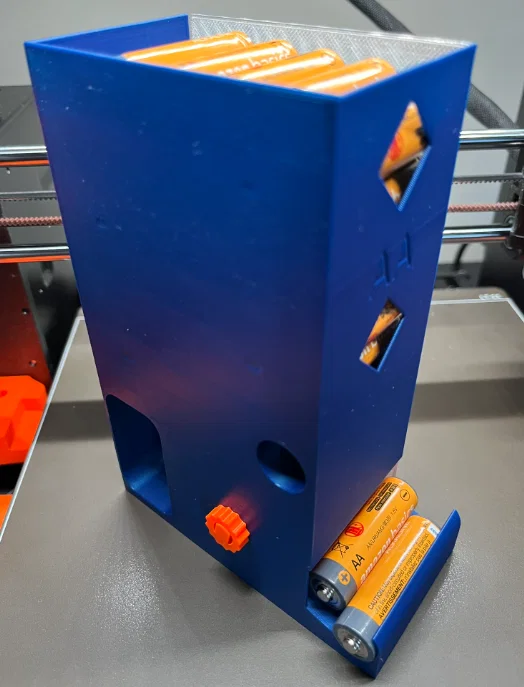

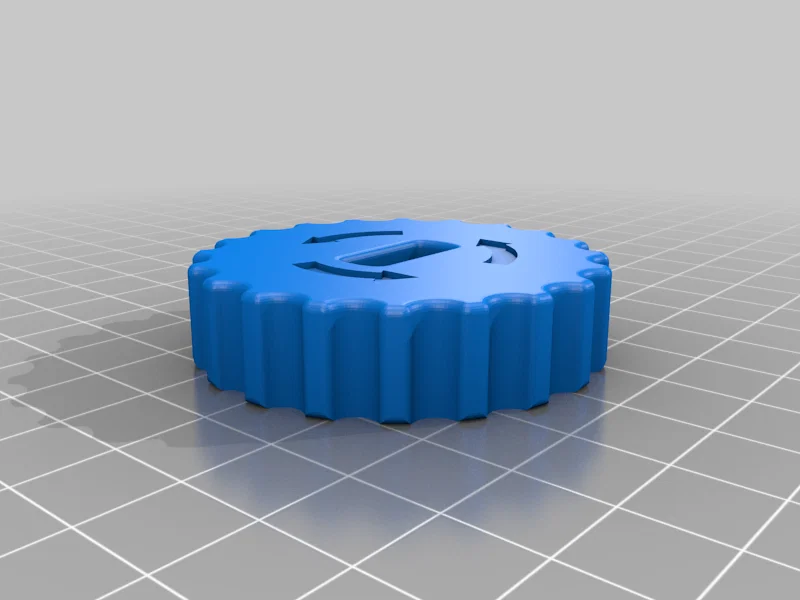

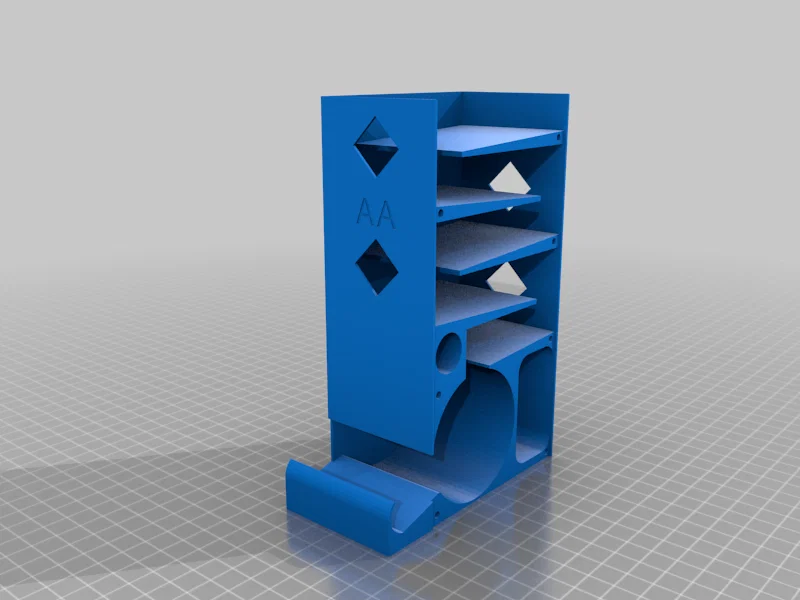

Cái Tower chứa khoảng 36 viên pin AA và sẽ nhả từng viên một khi xoay núm ratchet. Nếu có 2 viên được nhả ra mà chưa lấy đi, barrel vẫn tiếp tục xoay trơn và vẫn có thể nạp thêm pin vào. Ngoài ra, pin rơi xuống trong tháp nghe tiếng click-clack cũng đã tai.

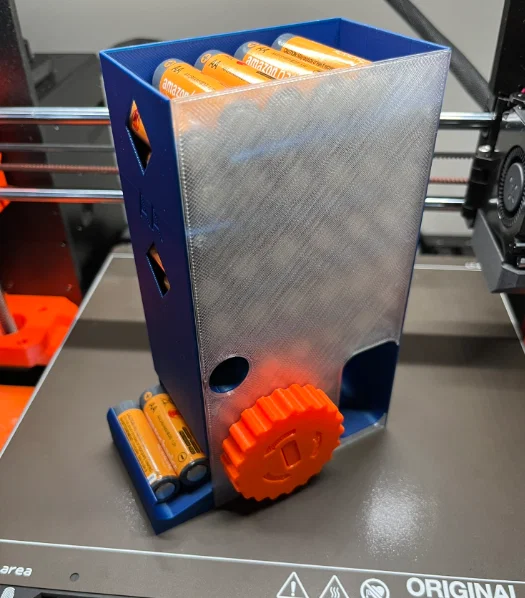

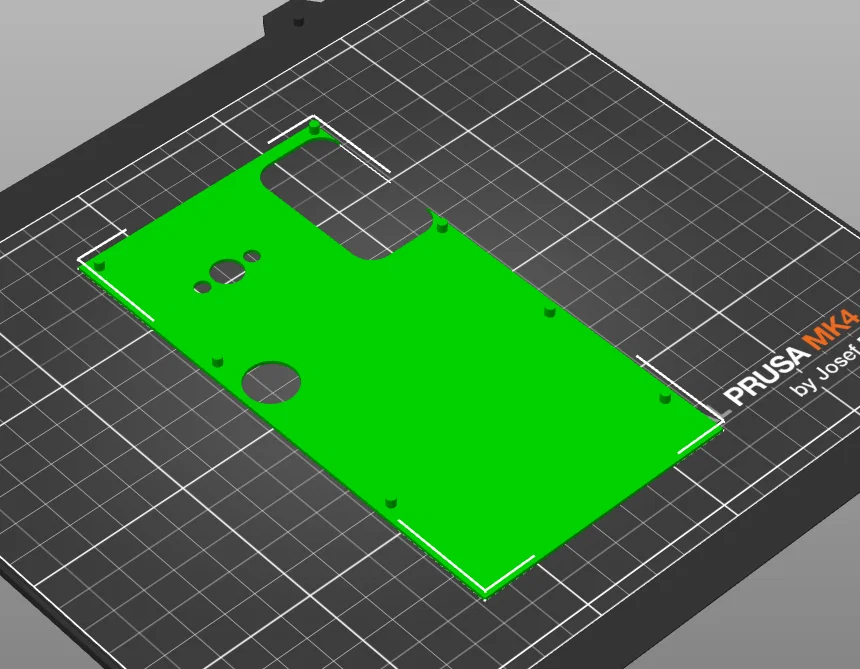

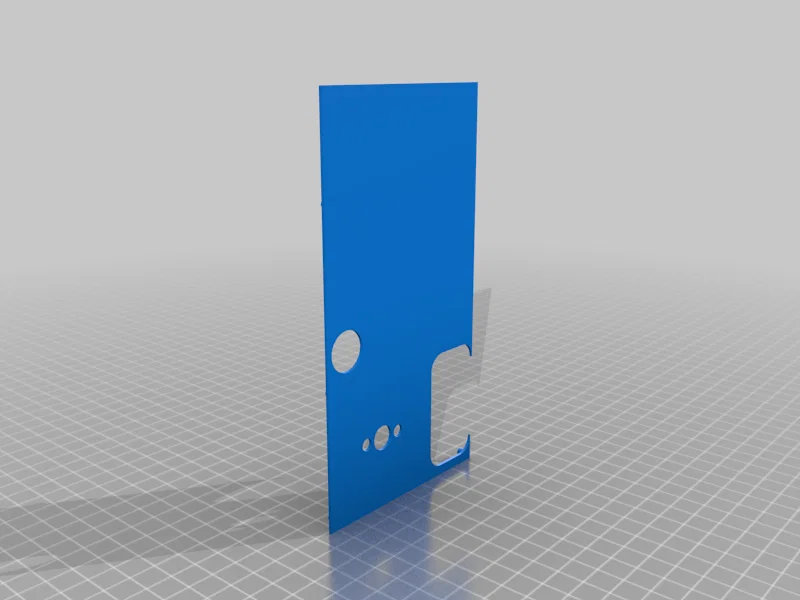

Mình in tấm panel bên hông bằng vật liệu trong suốt, đơn giản chỉ vì thích cảm giác nhìn thấy pin chạy qua trong tháp.

Video lắp ráp: https://youtu.be/WD2powGxYwI

Cập nhật 9/4/2024: Tạo thêm phiên bản pin AAA dùng concept planetary gears:

Print Settings

Printer Brand:

Prusa

Printer:

i3 MK4

Rafts:

No

Supports:

No

Resolution:

0.3mm Draft

Infill:

10%

Filament: Prusa / Prusa / Generic PETG / PLA / PLA Orange / Pearl Blue / Transparent

Notes:

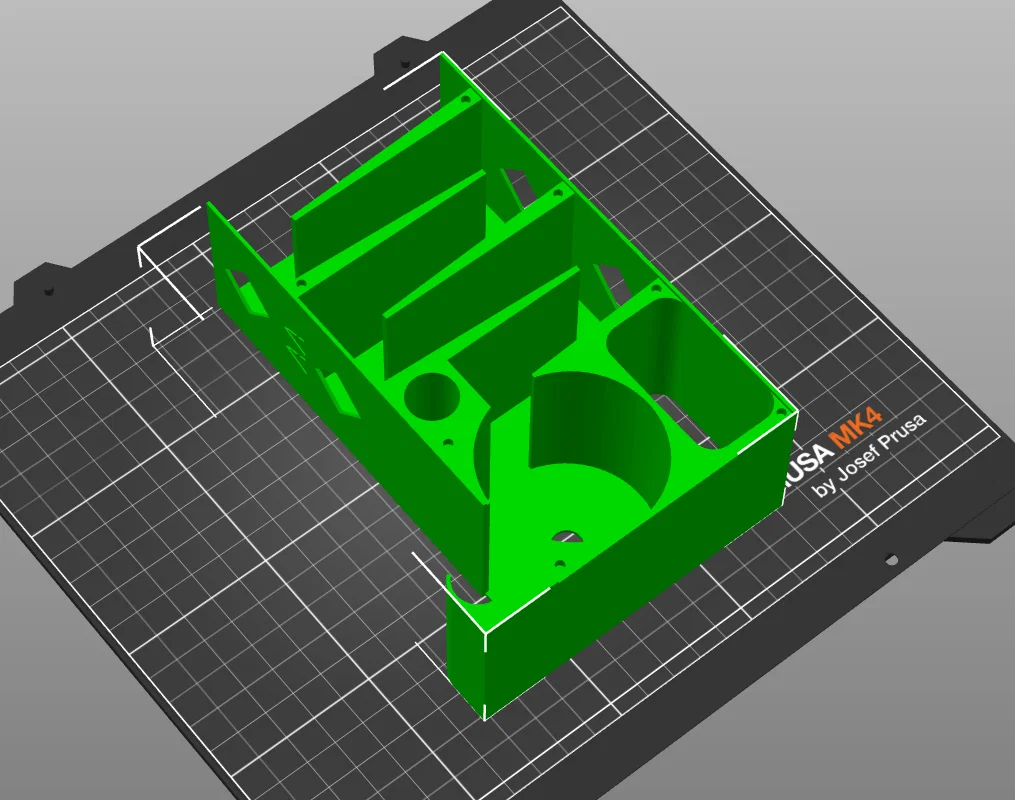

Tất cả chi tiết đều in không cần supports và infill 10%.

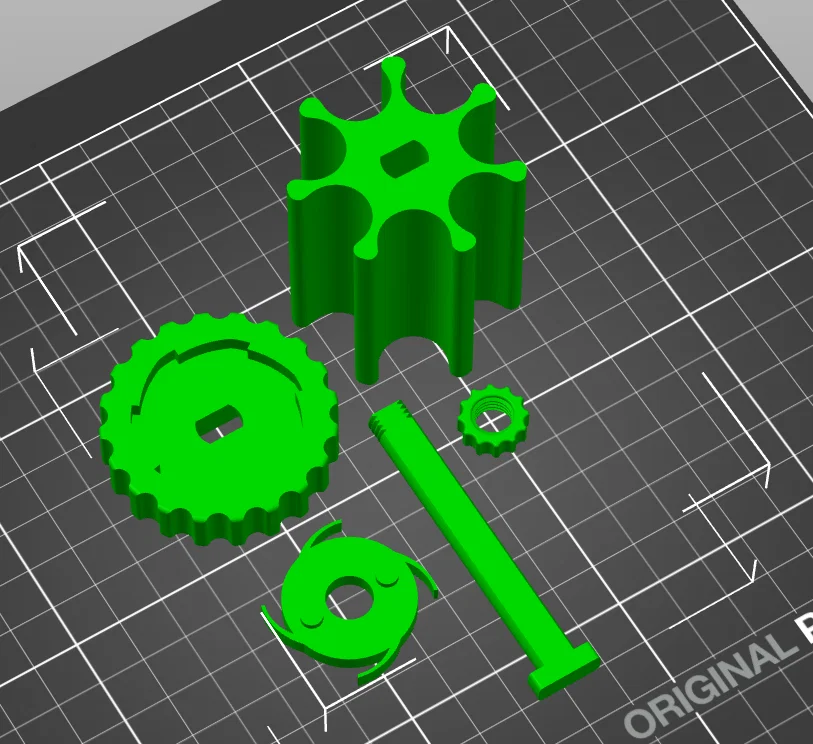

Cụm barrel mình in bằng PETG nhưng PLA chắc cũng ổn.

Post-Printing

Vệ sinh/đục sạch các lỗ chốt (peg holes) trên thân chính để nhận tấm panel bên hông (dùng mũi khoan 3mm cầm tay), và làm gọn các chốt của panel (chà nhám nhẹ). Ngoài ra thì tấm panel chỉ cần bấm (snap) vào đúng vị trí là sẽ giữ chắc, không cần keo.
