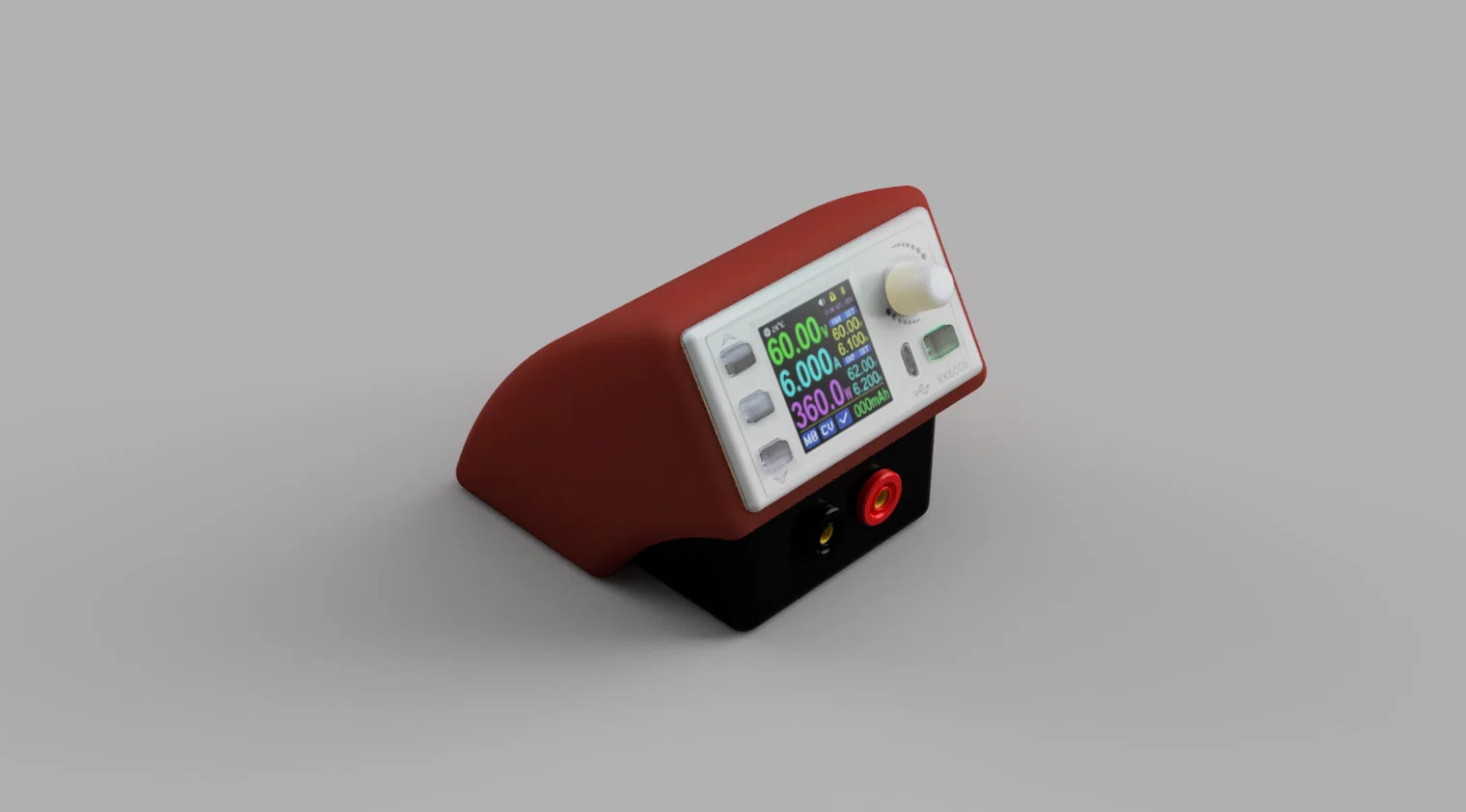

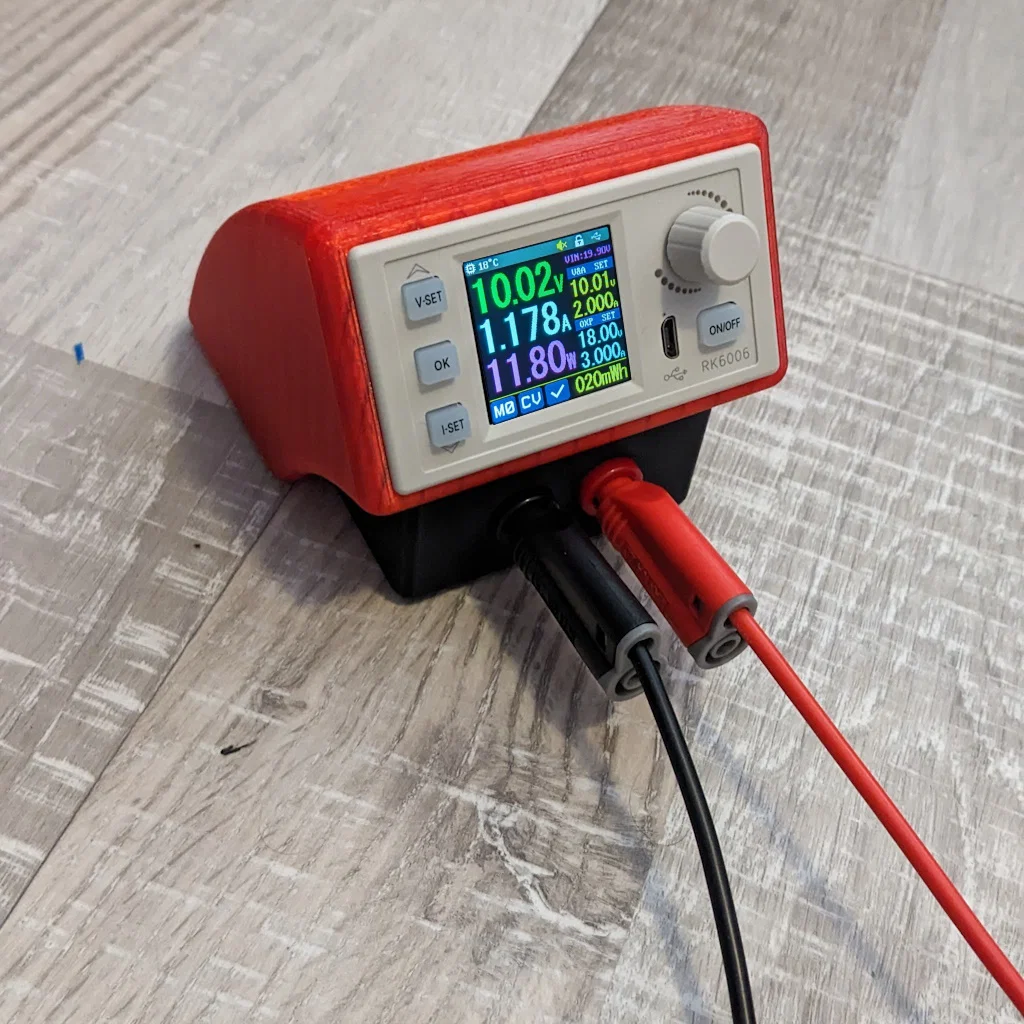

Bộ Nguồn Desktop Power Supply

Bộ nguồn nhỏ gọn để dùng trên bàn làm việc.

Ghi chú:

• Bắt buộc: Dùng adapter/powerbank USB-C có thể cấp tối thiểu 12V
• Khuyến nghị: Cài board USB-C ZY12PDN ở mức điện áp tối đa (đèn LED tím báo hiệu)
• Bắt buộc: Cấu hình thông số nguồn của RK6006 theo đúng nguồn cấp đang dùng
• Khuyến nghị: Nên đặt phiên bản RK6006 có bluetooth vì bản này có kèm cảm biến nhiệt
• Bắt buộc: Dùng support cho tất cả chi tiết, trừ dps_clip và dps_tool.

Các phần in (Printed Parts):

Pcs

Part

Description

1

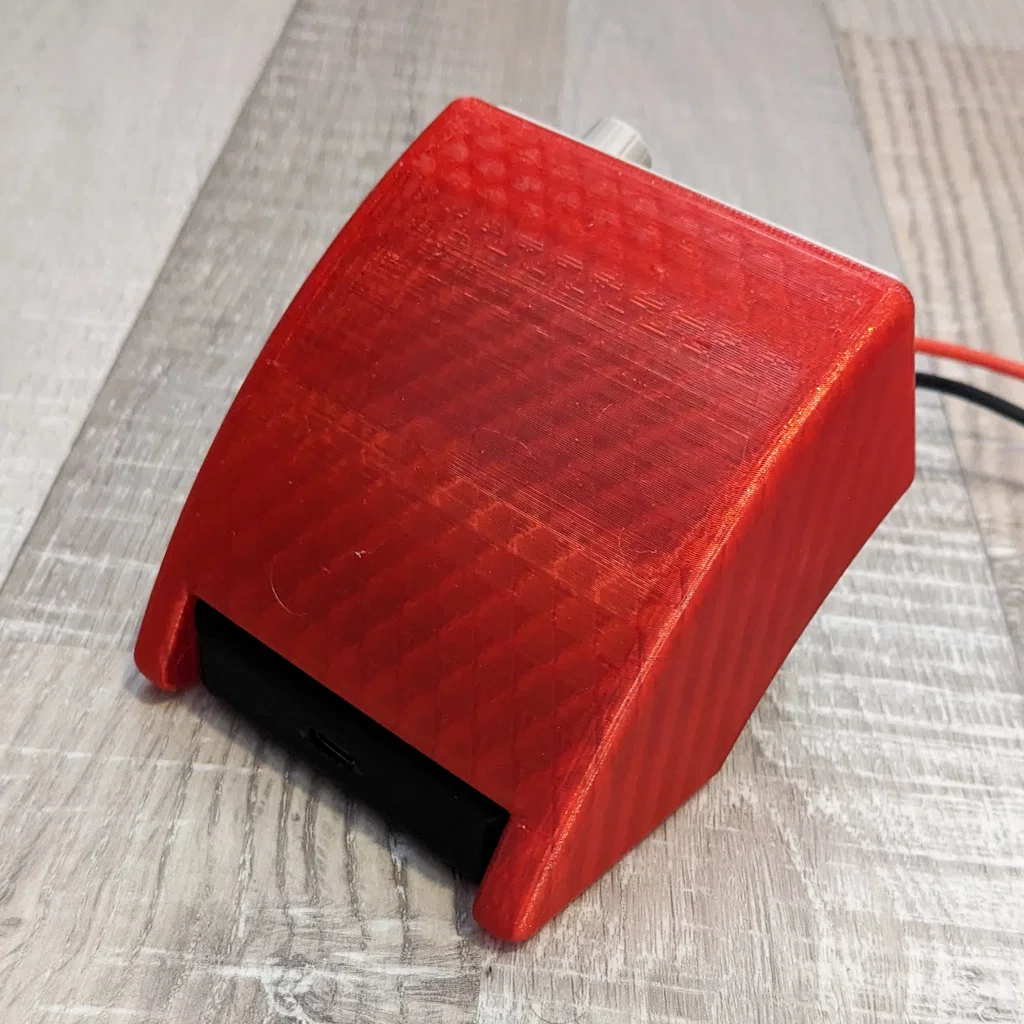

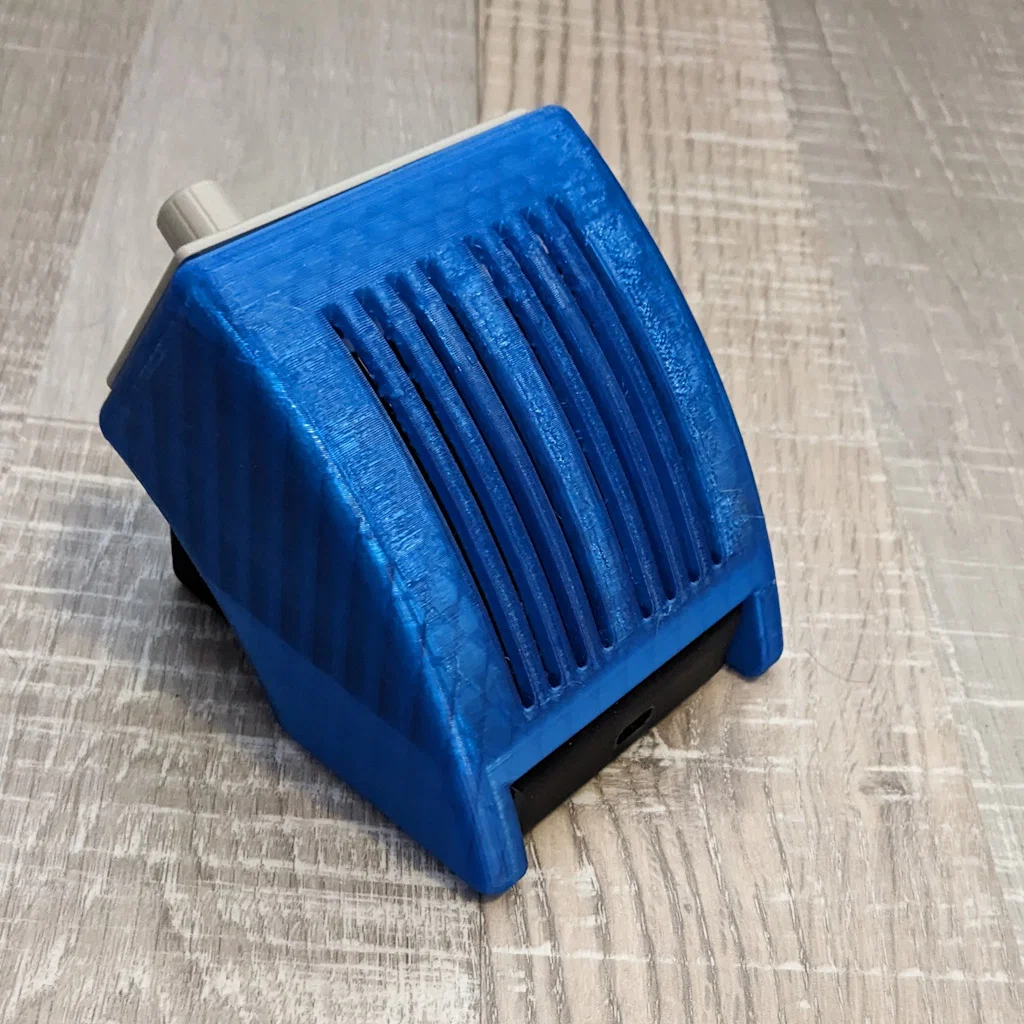

dps_case hoặc dps_case_air

Thân chính. Dùng bản air nếu cần thêm luồng gió. Với các ứng dụng công suất thấp (< 50W) thì thường không cần.

1

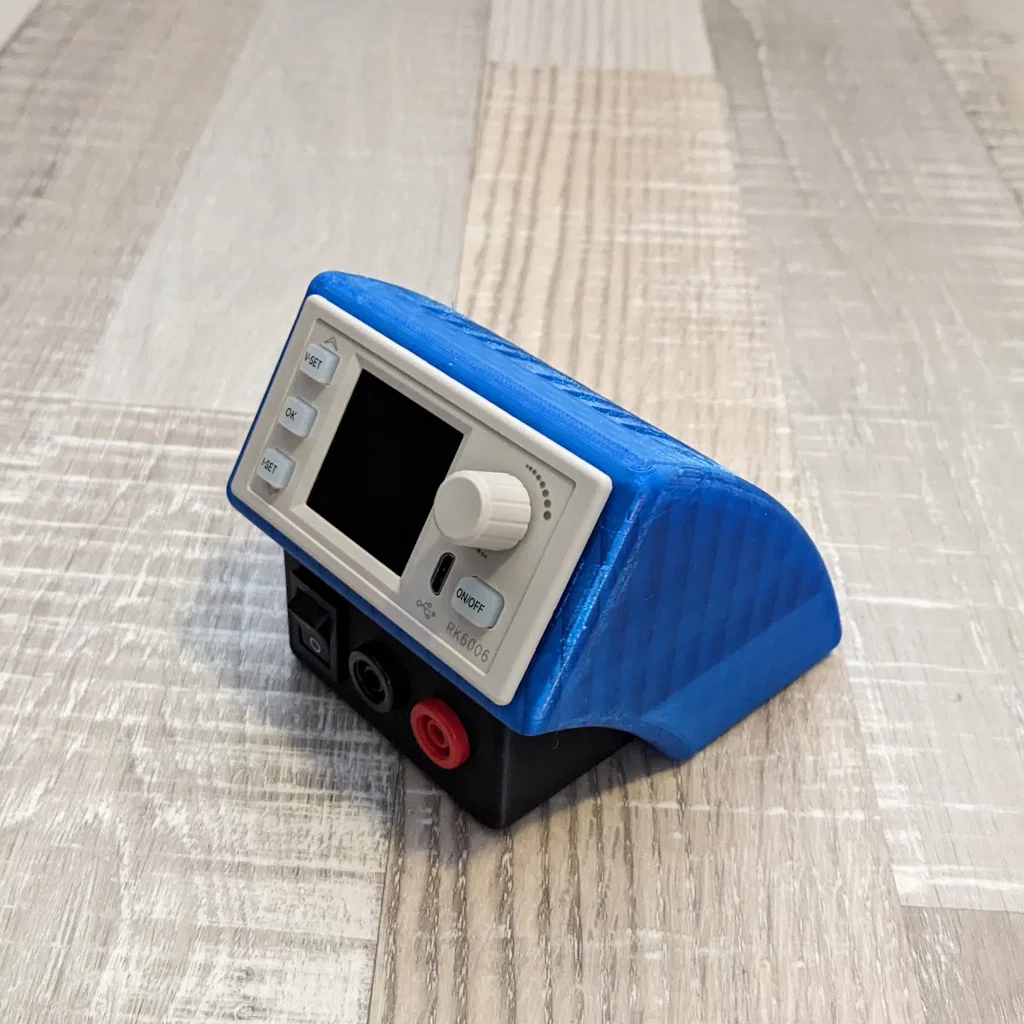

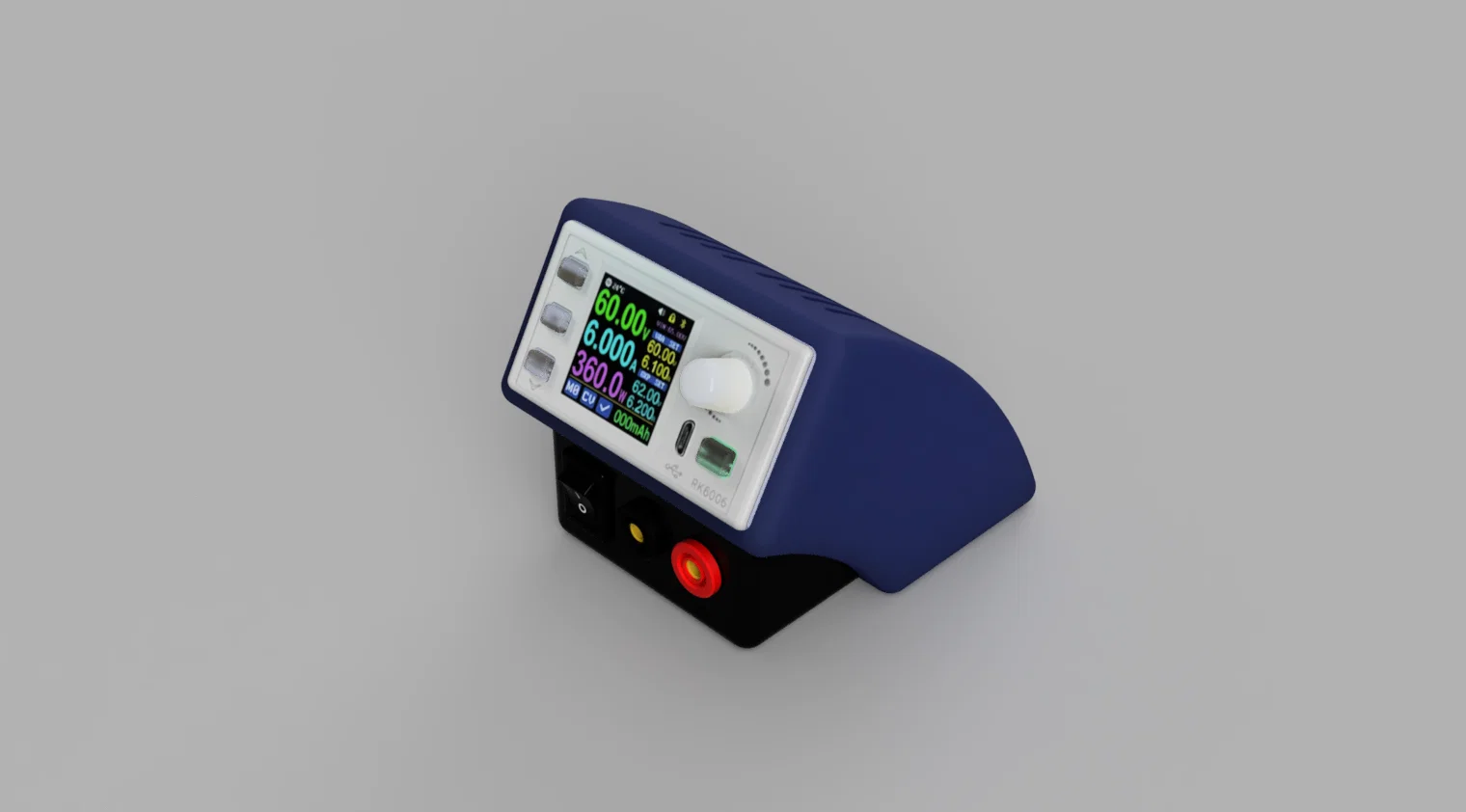

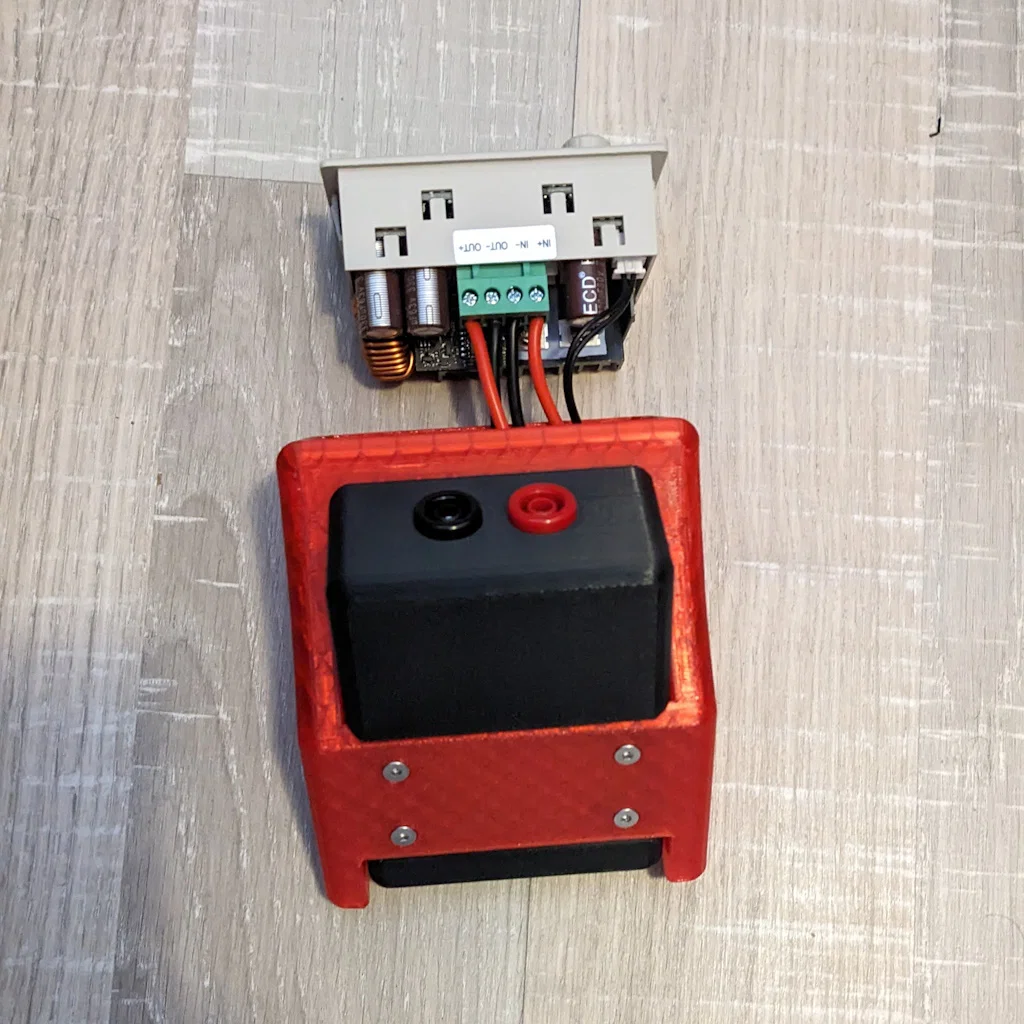

dps_front hoặc dps_front_switch

Vỏ cho cọc banana và (ở bản switch) có thêm công tắc. Phần này cần 2 insert M3

1

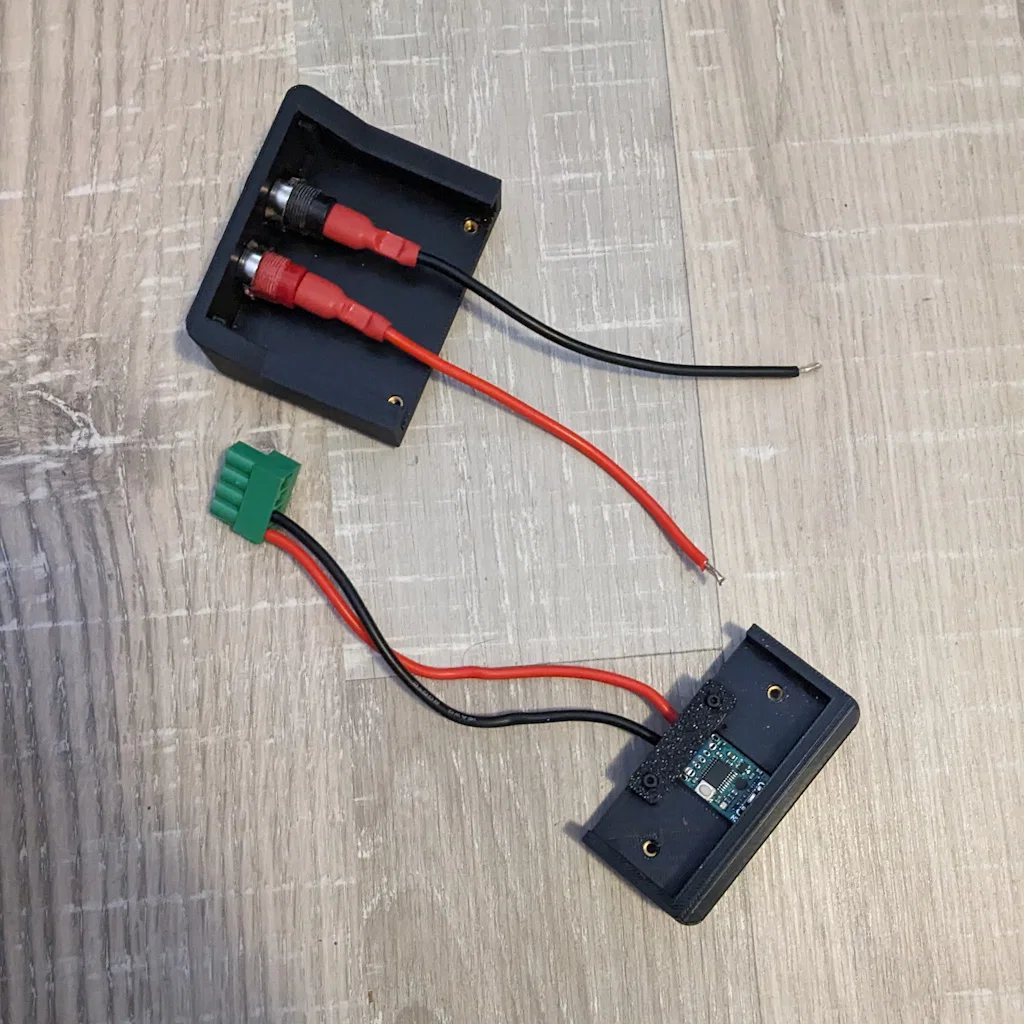

dps_back

Vỏ cho board USB-C ZY12PDN. Phần này cần 2 insert M3. dps_clip dùng để giữ board cố định.

1

dps_clip

Dùng vít M2 để bắt vào dps_back

1

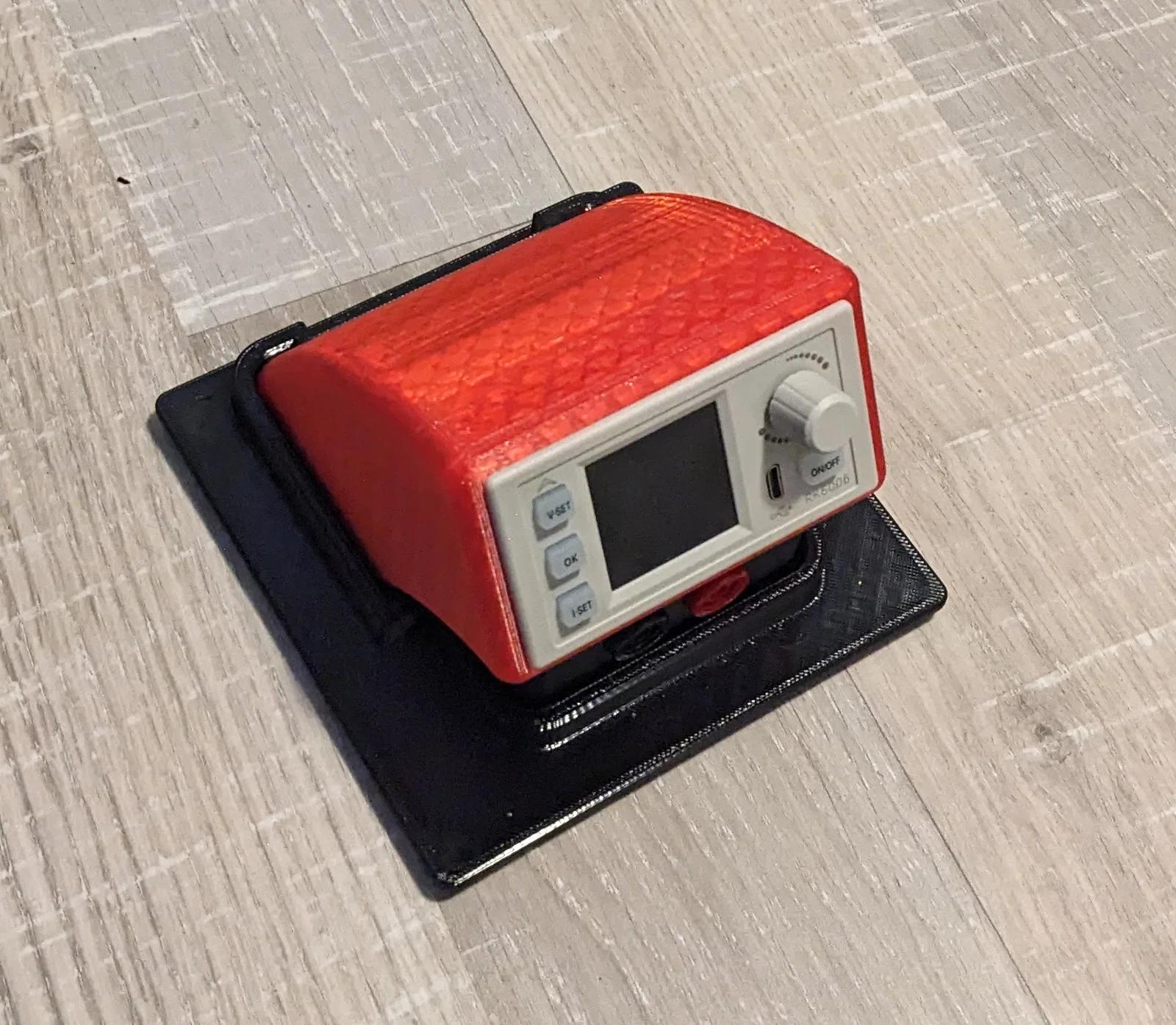

dps_gridfinity

Đế để đặt/cất bộ nguồn

Linh kiện khác (Other Parts):

Pcs

Part

Order

1

RidenRK6006

Link

1

Board USB-C ZY12PDN (kèm header)

Link

1

Bộ cọc banana

Link

4

Insert M3

4

Vít M3x10mm đầu bằng (flat head)

2

Vít M2x6mm đầu trụ lục giác (socket head)

4

Dây và ferrules (10 cm)
