Vỏ Ahoy-DTU / Open-DTU cho màn E-Ink Waveshare

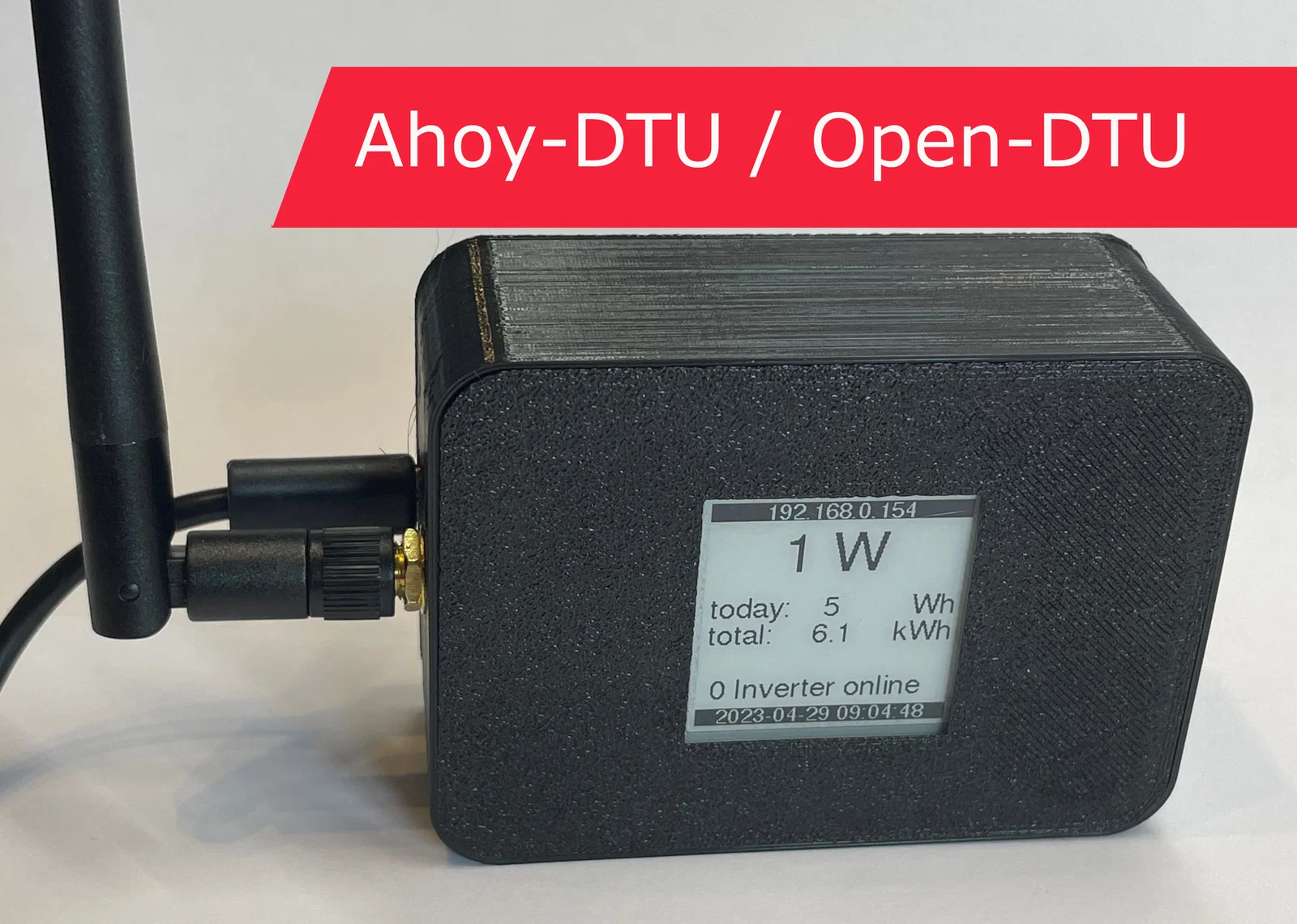

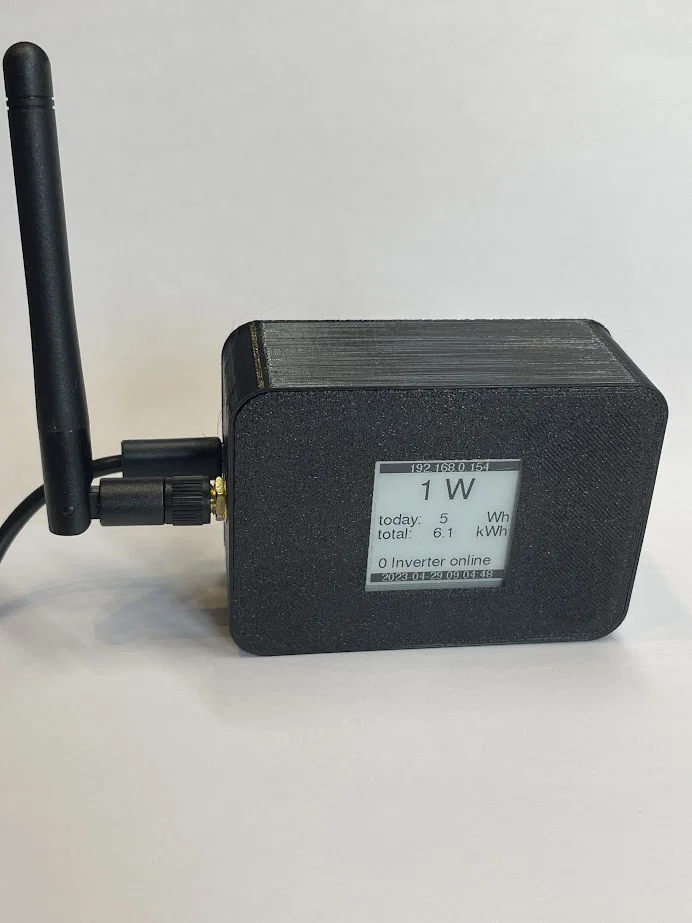

Vỏ hộp cho Ahoy DTU / Open DTU dùng Waveshare 1.54 Inch E-Paper Display và anten ngoài
Ahoy-DTU / Open-DTU phù hợp để kết nối các inverter điện mặt trời Hoymiles dòng HM vào WLAN.

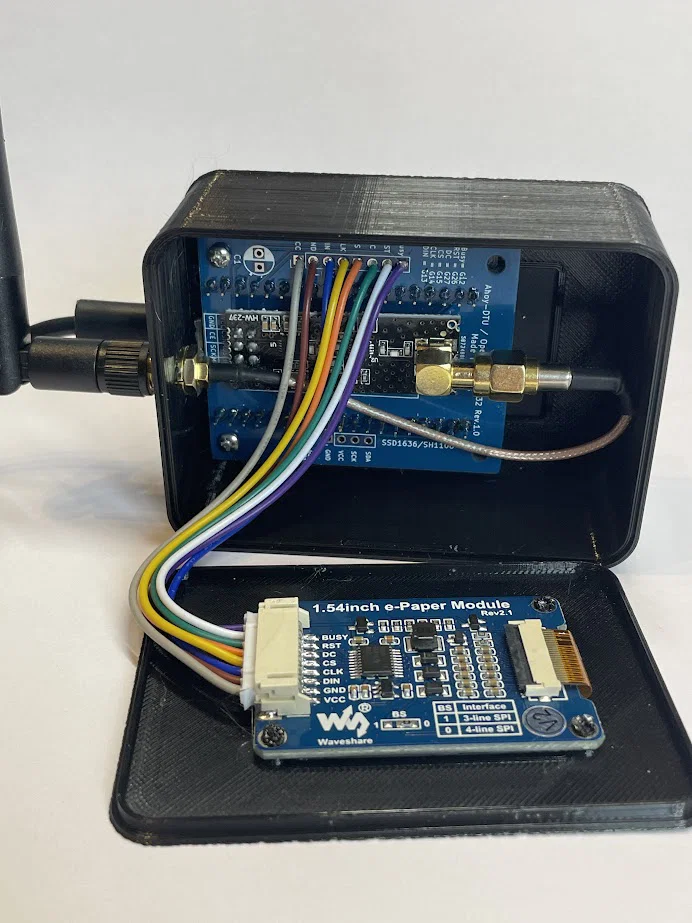

Trên nắp có khoét sẵn chỗ cho Waveshare 1.54 Inch E-Paper Display. Chỉ cần đặt display lên, rồi dùng mỏ hàn “đục” lỗ vào các trụ đỡ.

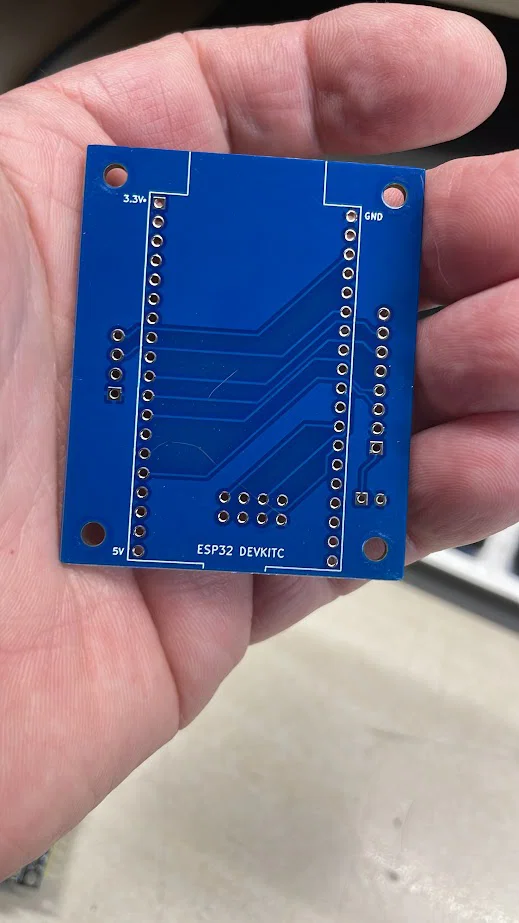

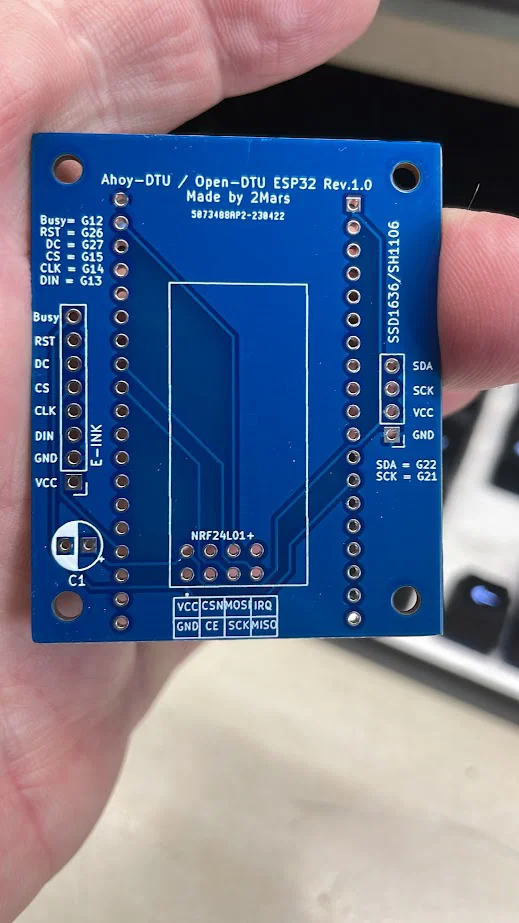

Ngoài ra mình có vẽ một PCB trong KiCad, vừa khít với vỏ. Mình cũng sẽ cung cấp các file Gerber.

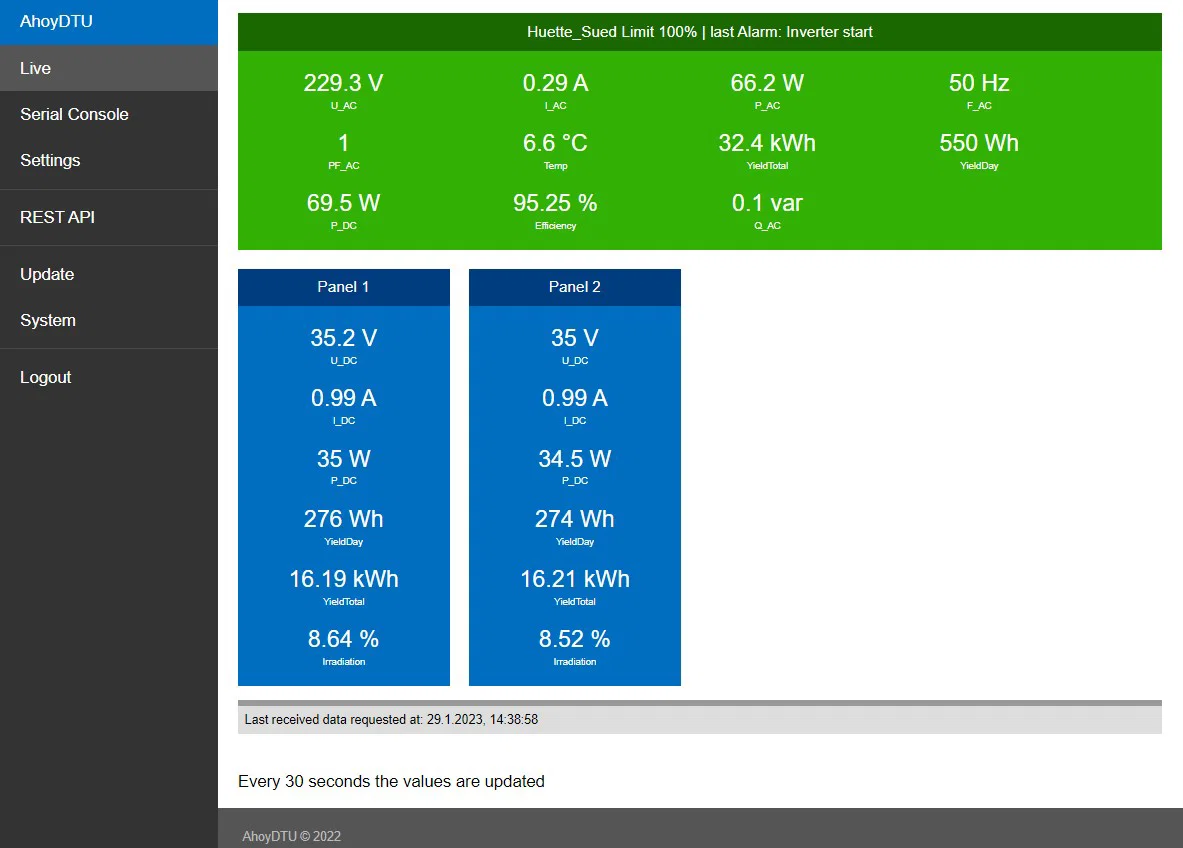

Mình xin cảm ơn team Ahoy vì đã triển khai phần mềm quá hay.

https://github.com/lumapu/ahoy

https://ahoydtu.de/web_install/

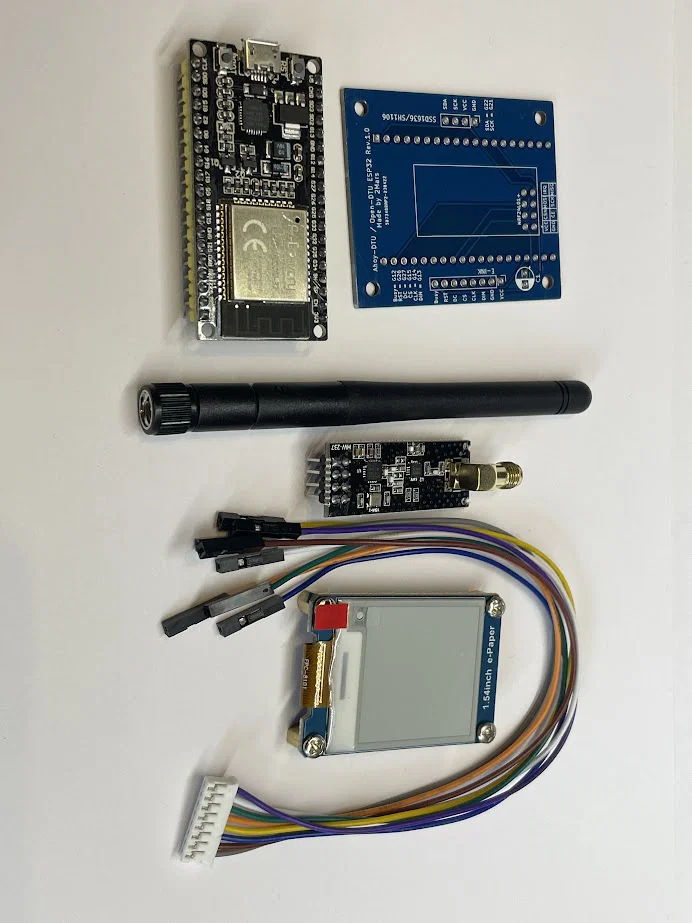

Danh sách linh kiện:

1x ESP32 (mình dùng loại: AZDelivery 3 x ESP32 NodeMCU Module)

1x NRF24L01+ PA + LNA (quan trọng là có dấu “+” sau NRF24L01)

1x dây nối dài SMA đực sang SMA cái 10cm

1x Waveshare 1.54 Inch E-Paper Display

1x ELKO 100 μF

1x PCB (mình còn khoảng 50 cái) 3€ / cái. Gửi hàng: Thư đến 20g trong Áo 0,95€ / sang EU 1,40€; thư đến 75g trong Áo 1,20€ / sang EU 2,30€

4 vít 2,2x4,5mm

1x nguồn Micro USB (sạc điện thoại tối thiểu 1 A)
