Workshop Bridge – Cầu đỡ tay làm việc cho canvas/PCB

Mô tả

Vợ mình muốn làm các món art bằng cách dán những thứ xinh xinh lên một tấm canvas lớn. Việc này bắt buộc phải với tay trong thời gian dài, dẫn tới thao tác tinh bị kém khi dán chi tiết và bị đau tay.

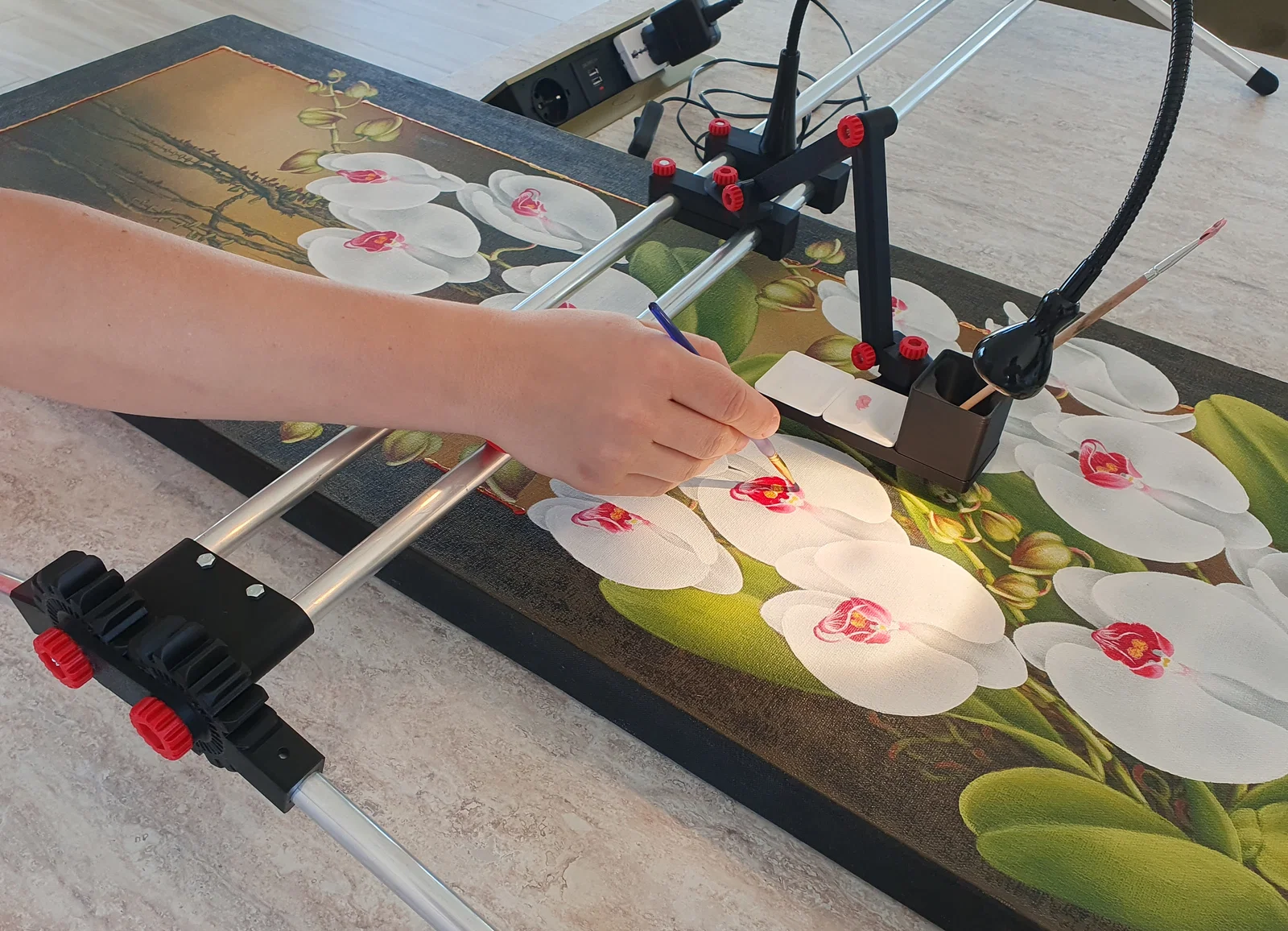

Workshop Bridge tạo một chỗ để tựa tay phía trên bất kỳ bề mặt làm việc lớn và phẳng nào, như canvas hoặc PCB. Nó còn có một tay đỡ để giữ những món đồ bạn cần ngay đúng chỗ, càng gần càng tốt. Cuối cùng, nó cung cấp một giải pháp chiếu sáng linh hoạt. Bộ này chỉ cần những linh kiện phổ biến như ốc vít hệ metric và ống kim loại.

Tính năng

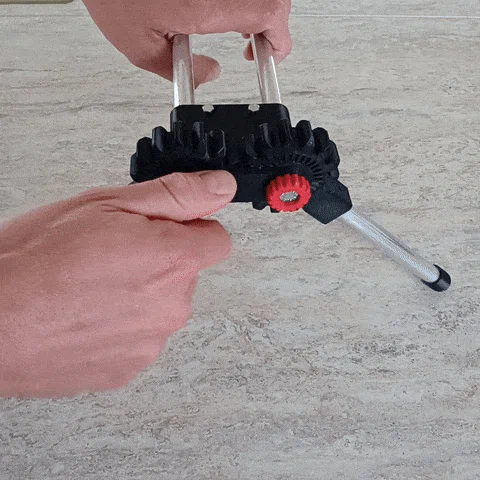

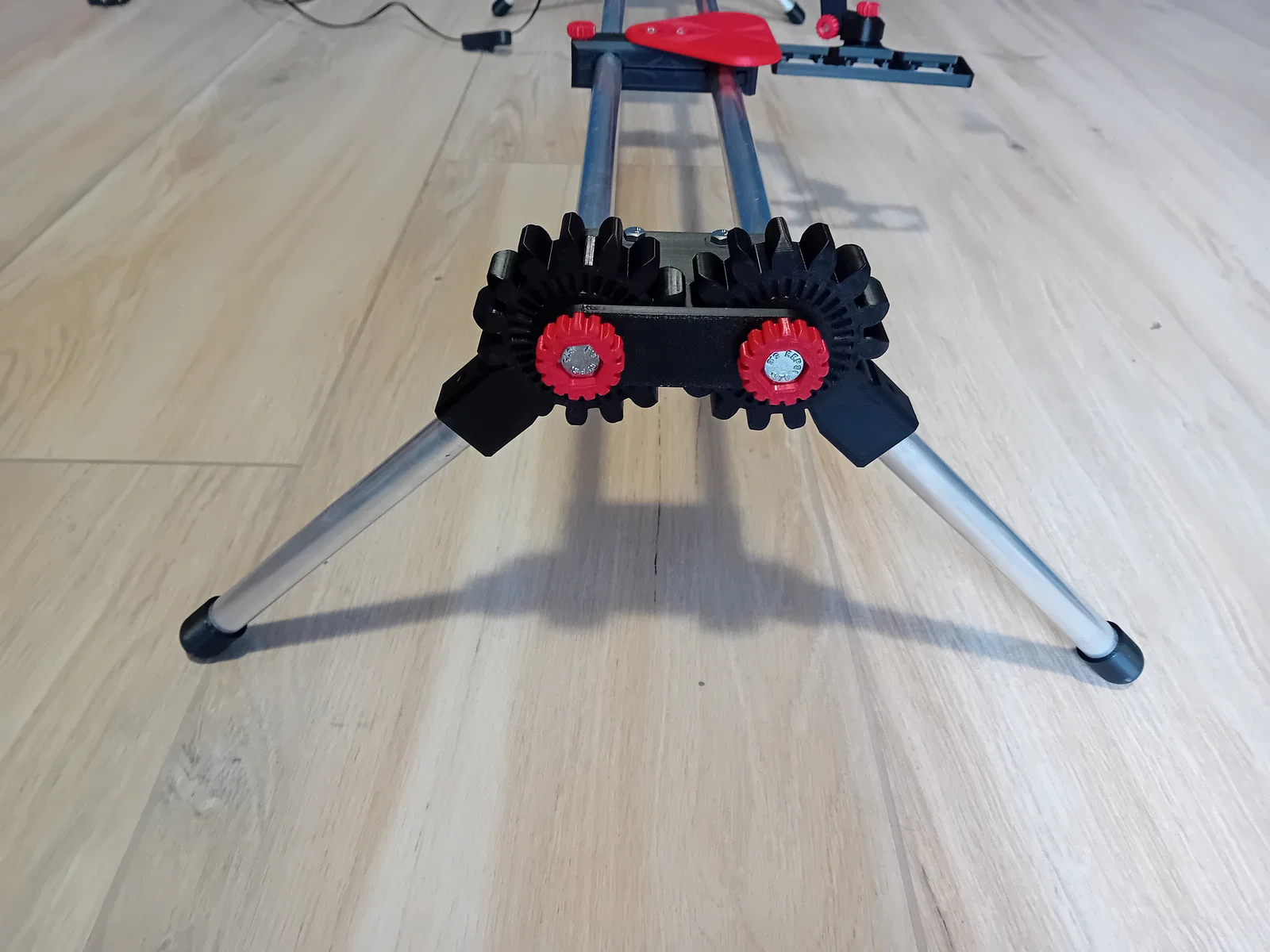

• Chiều cao của cầu có thể chỉnh bằng cách nới ốc M8 và xoay các chân. Các chân xoay đồng bộ nhờ hệ bánh răng, đảm bảo cây cầu luôn phẳng. Chiều cao được khóa bằng các khấc trên bánh răng, giúp cầu không bị sập xuống bề mặt bạn đang làm.

• Một bộ module (gọi là sledges) có thể gắn và tháo nhanh, dễ dàng.

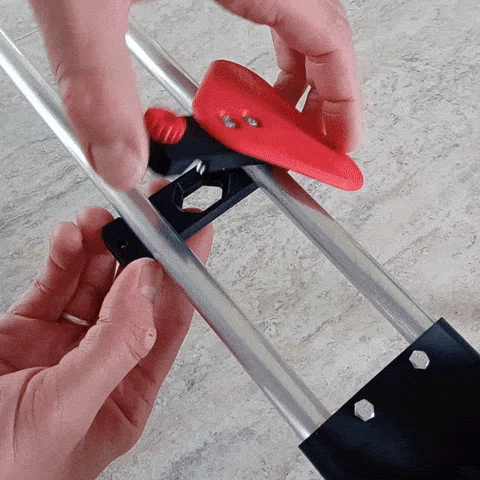

• Các sledge có thể trượt dọc theo cầu để chỉnh nhanh, và có thể kẹp chặt vào cầu bằng cách vặn một con ốc duy nhất.

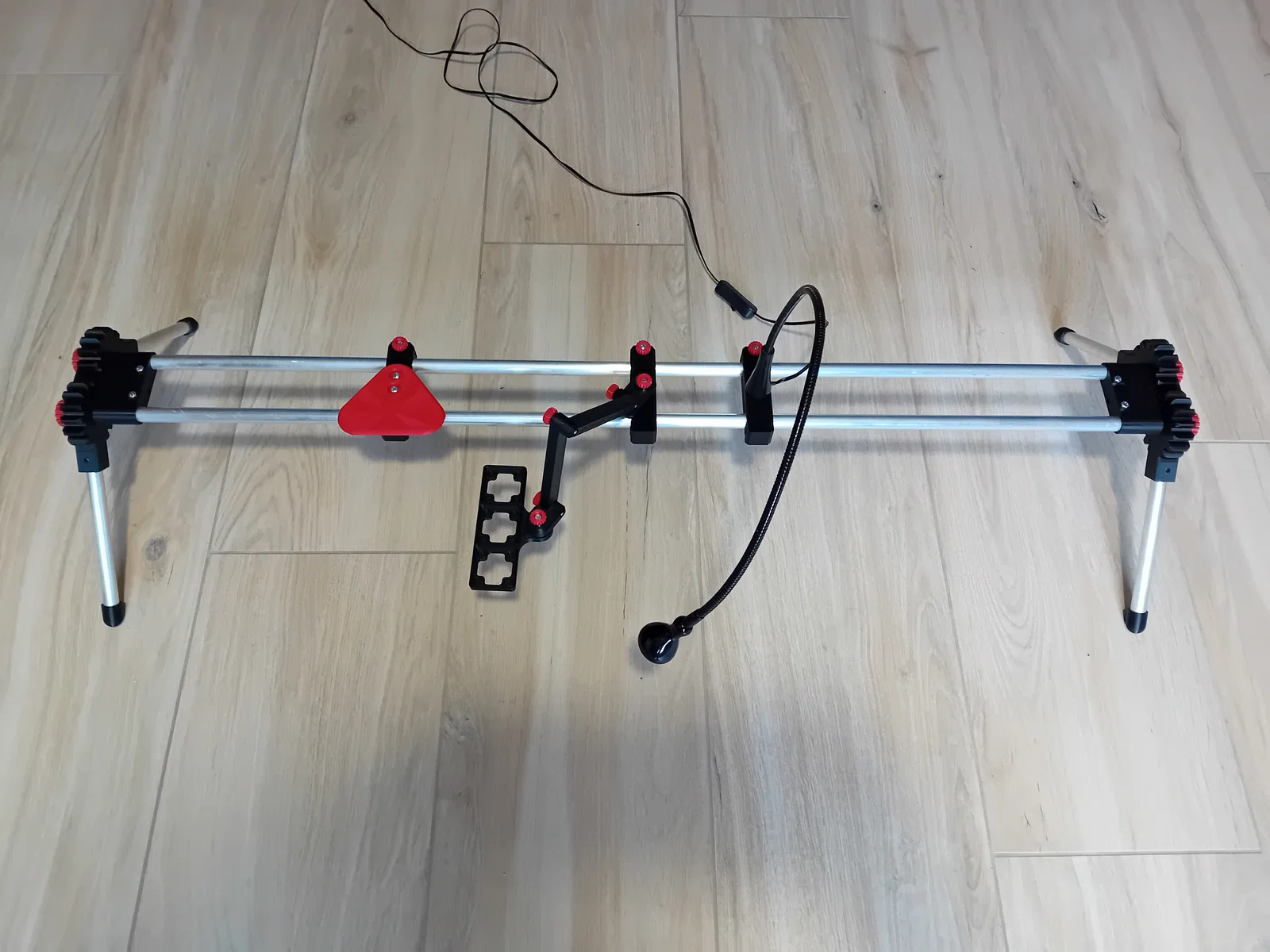

• Có sẵn 3 loại sledge:

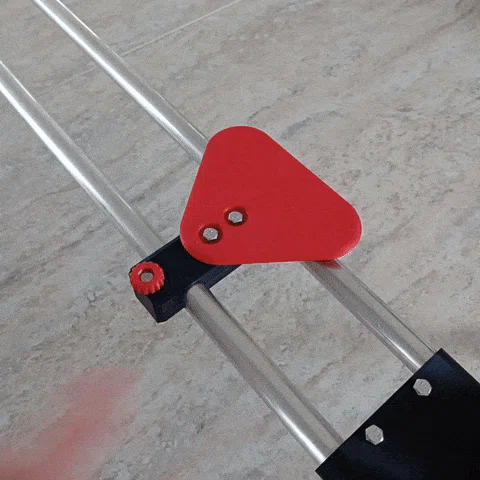

  • Một gác tay để đỡ bàn tay phía trên bề mặt làm việc.
  • Một baseplate gridfinity gắn trên tay đỡ để có thể đặt gần chỗ gác tay ở vị trí công thái học. Chuẩn gridfinity cho phép dùng một bộ sưu tập lớn các module tiện ích và lưu trữ, ví dụ:
  • Một sledge để gắn đèn Ikea JANSJÖ, cho ánh sáng tốt quanh khu vực gác tay.

In 3D

Mình in bằng PLA với 3 perimeters, 5 lớp top và bottom, và 15% infill. Dùng ổn miễn là không tì/đè trọng lượng cơ thể lên nó. Dùng filament tốt hơn (PETG/ASA) và tăng số perimeters chắc sẽ bền hơn.

Lắp ráp

Ngoài phần in 3D, bạn sẽ cần:

• Ống kim loại đường kính 15mm
• Ốc M8x40mm DIN 933 đầu lục giác
• Tán M8 DIN 934 (bề ngang 13mm tính theo hai mặt phẳng)
• Ốc M4x25mm DIN 933 đầu lục giác
• Tán M4 DIN 934 (bề ngang 13mm tính theo hai mặt phẳng)

Xem file PDF hướng dẫn lắp ráp để biết thêm thông tin.

EDIT: Đã up đúng file hướng dẫn lắp ráp, thay vì file của một dự án khác.
