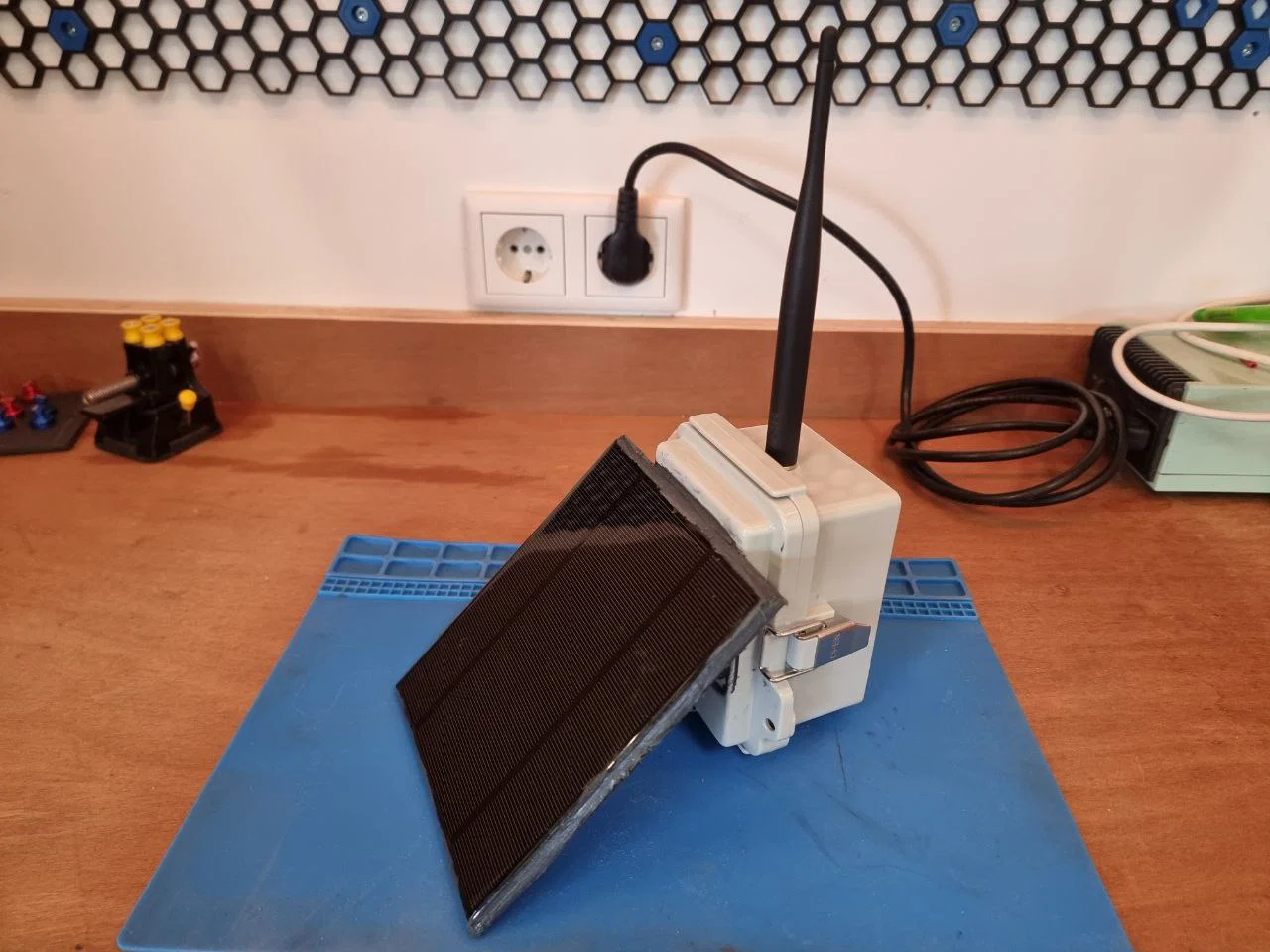

Giá đỡ pin mặt trời cho hộp outdoor gắn cột (mast mount)

Mình tạo mẫu này để gắn một tấm pin năng lượng mặt trời lên router Meshtastic ngoài trời của mình.

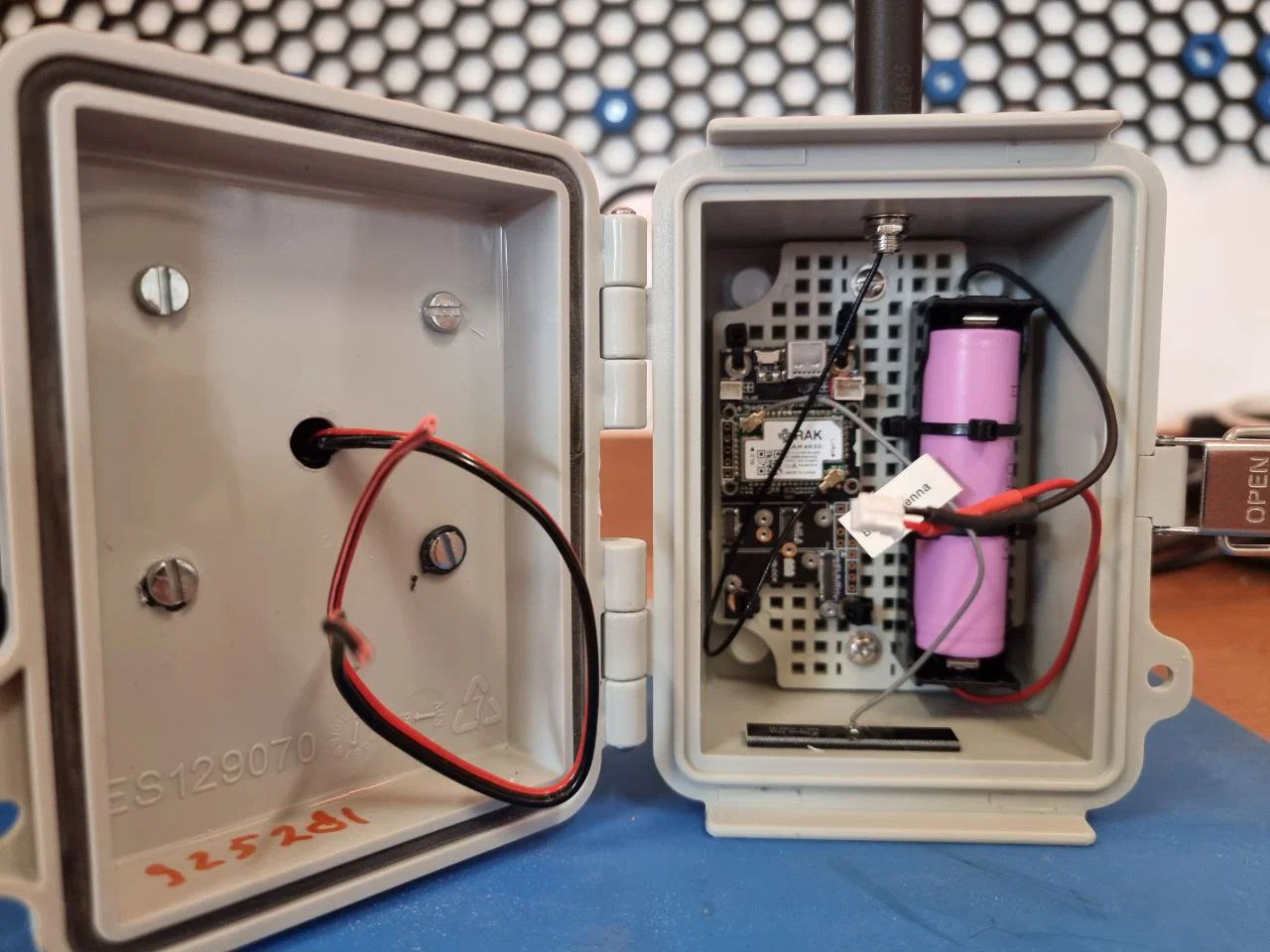

Vật liệu lắp ráp:

• Hộp outdoor giá rẻ 120x90x70mm
• RAK Green Power Module
• RAK19007
• RAK4631
• Dây rút (ty-wrap) cỡ lớn để kẹp lên cột (mast mount)
• Pin mặt trời 12V – mình không chắc công suất tối thiểu cần bao nhiêu, mình đặt thử cái này (12V 4.2W)
  (bạn chỉnh file F360 theo kích thước tấm pin mặt trời bạn chọn)
• Pin (có thể là 18650 hoặc loại khác)

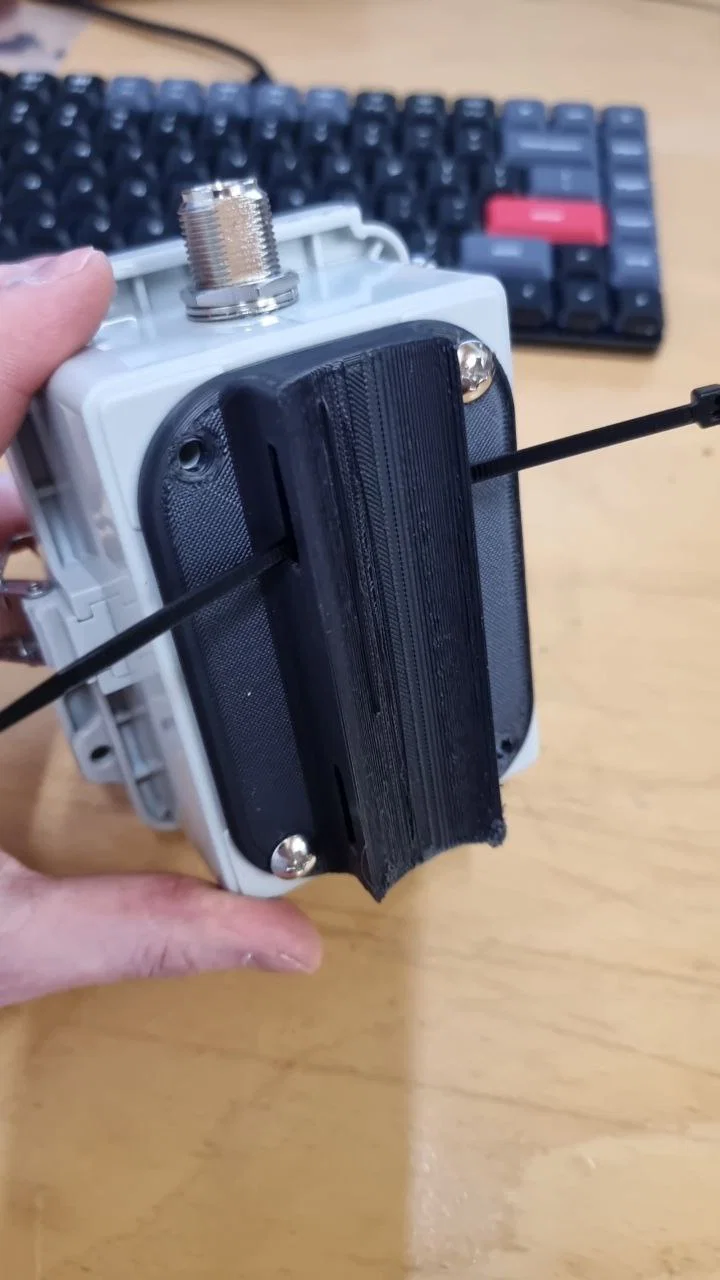

Phần mast mount được thiết kế theo kích thước ống giàn giáo (scaffolding pipe) đường kính 48.3mm.

Mẹo lắp ráp:

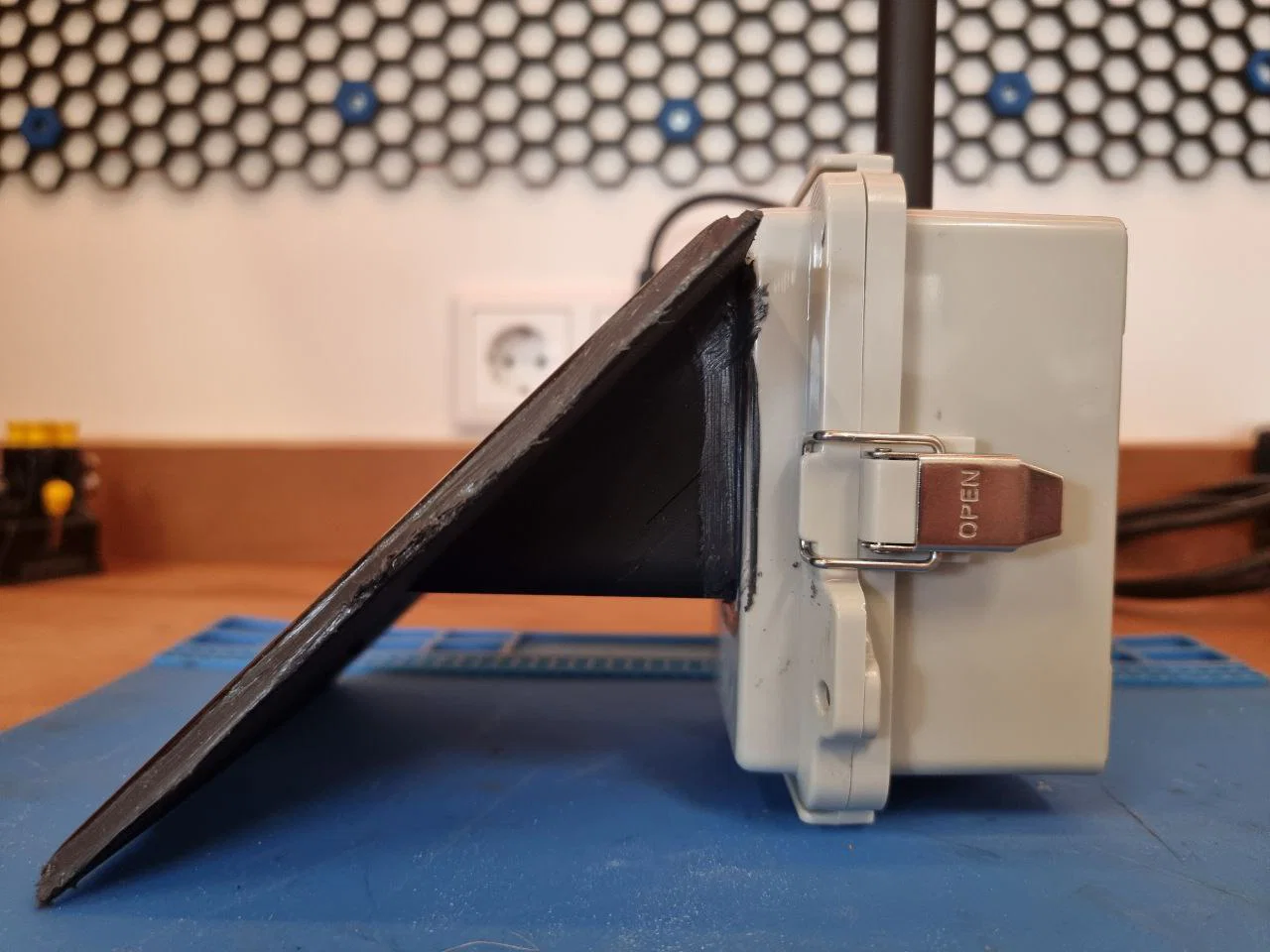

• Nhớ dùng một loại keo/keo trám (sealant/adhesive) để dán tấm pin mặt trời, vì mấy tấm pin giá rẻ kiểu này sẽ không trụ nổi nếu để mặt lưng phơi mưa nắng. Tương tự khi dán lên vỏ hộp: làm sạch dầu mỡ và chà nhám nhẹ bề mặt để bám dính tốt.
• Mình có thiết kế sẵn lỗ để dùng heat-set inserts, giúp cố định toàn bộ cụm lại cùng với lớp keo dán.
• Mình kết hợp bộ này với tấm pin mặt trời 12V và RAK green power module.
• RAK Green Power module cần điện áp vào tối thiểu 5.3 V để khởi động, nên mình dùng tấm pin 12V. Đừng nối trực tiếp tấm pin 12V vào RAK19007. Cặp kết hợp này nên vẫn chạy ổn kể cả khi trời nhiều mây.
• Kiếm dây rút nylon (màu đen) loại xịn một chút, loại màu trắng không chịu nắng tốt.
• Đừng khoan lỗ (antenna/wire grommet) quá sát đáy, sẽ bị cấn với tấm lưới (grid panel) ở bên trong.
• Nên in ABS hoặc ASA, hoặc vật liệu khác chịu được điều kiện ngoài trời/nắng

Kích thước tấm pin mặt trời là dạng tham số (parametric) trong Fusion360, nên nó sẽ tự thích nghi theo bất kỳ kích thước pin mặt trời bạn nhập.

Mấy hình mình trét keo hơi xấu, mọi người bỏ qua giúp nha ;-)

Lịch sử:

Version 2024.04.03: Chừa thêm không gian phía sau tấm pin mặt trời để đi dây
