Giá đỡ đầu cuối quang học cho ERCF (thỏ nổi giận)
Các bộ phận gắn kết cuối quang cho ERCF (Thỏ nổi giận), để thay thế phần cuối chuyển đổi vi mô cơ học cho bộ chọn.
Mô tả

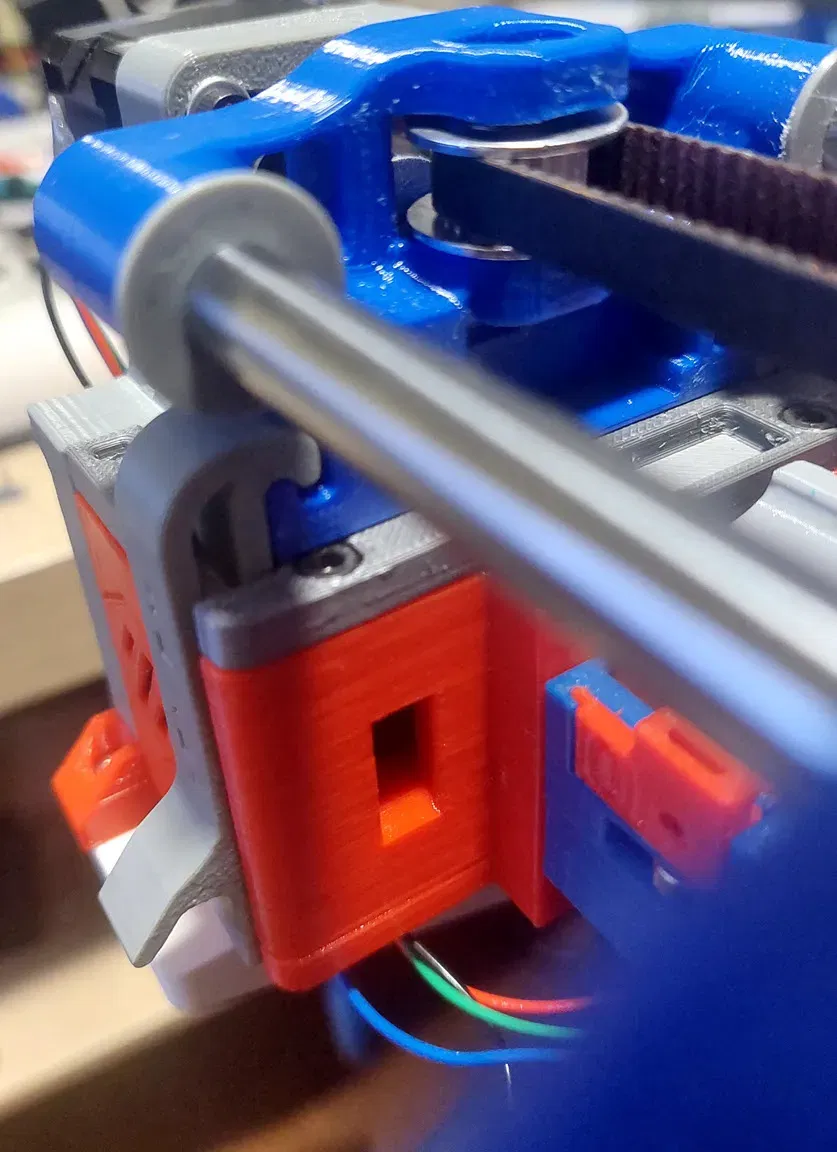

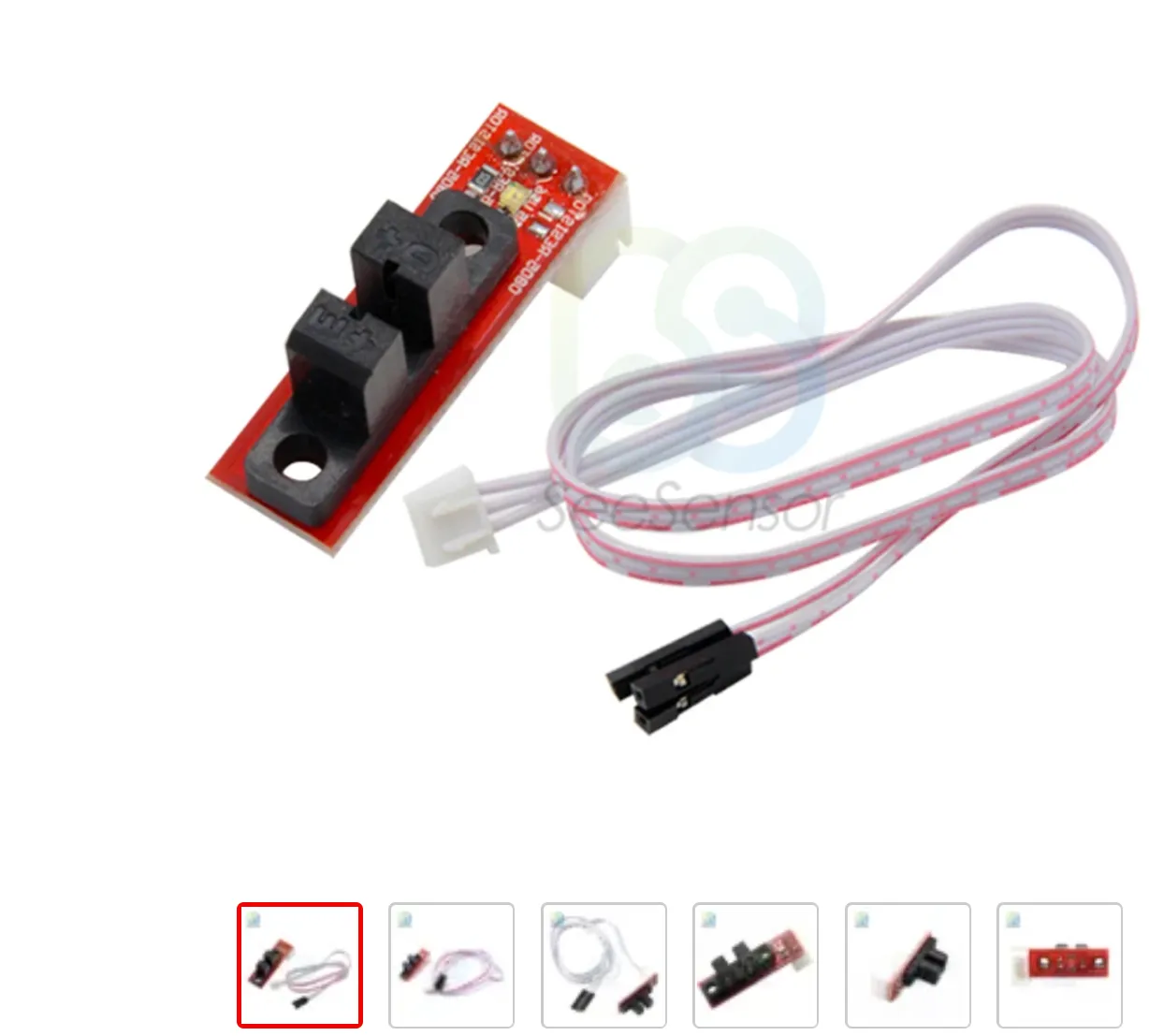

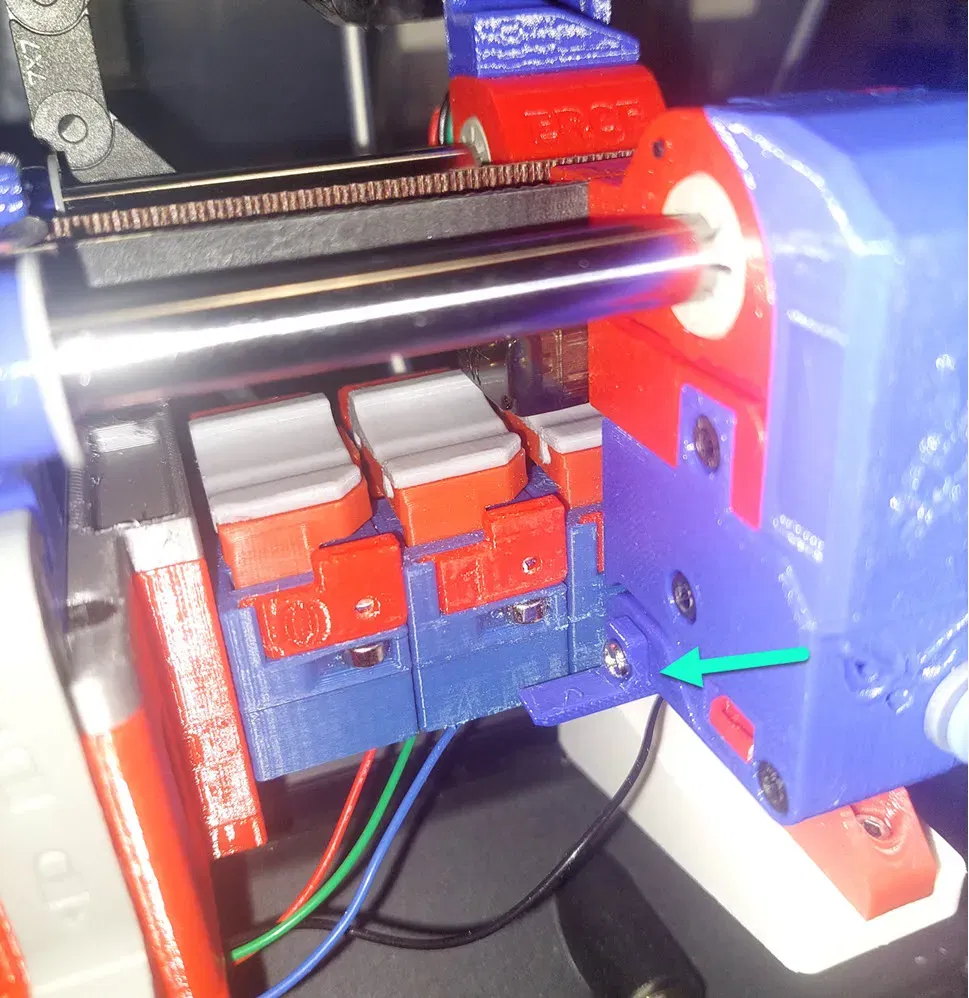

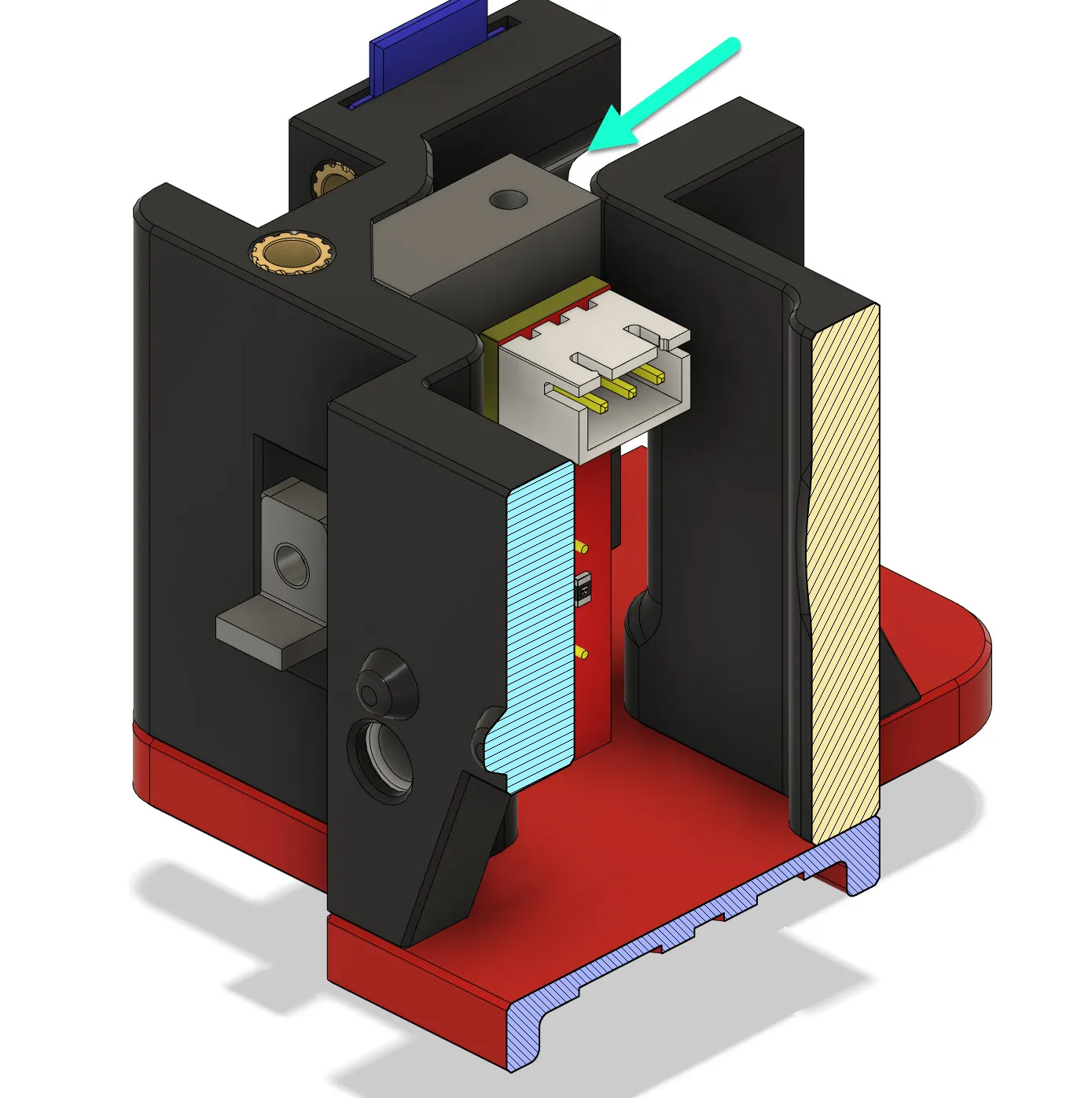

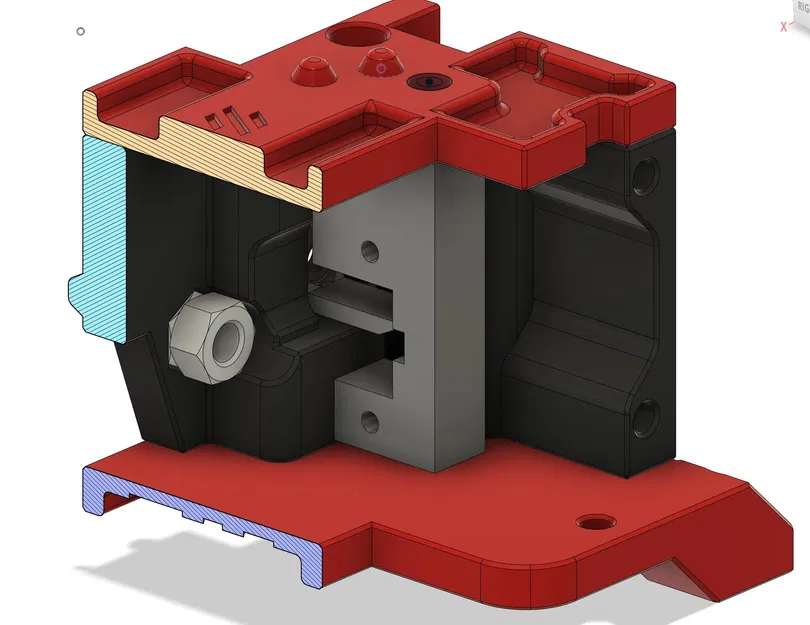

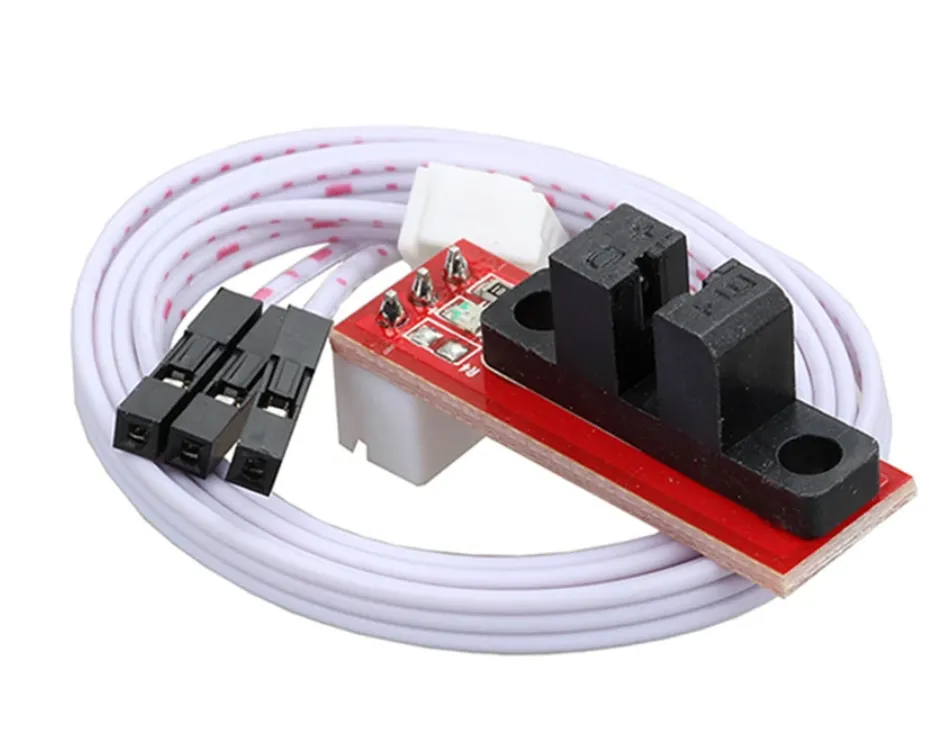

Trong thiết kế gốc của ERCF, một công tắc vi mô cơ học được sử dụng cho điểm dừng chọn. Với thiết kế/những bộ phận này, chúng ta có thể sử dụng một điểm dừng quang học. Thiết kế này với những ý tưởng sau đây: 1. In ít hơn, không có các bộ phận lớn, tất cả các bộ phận có thể được in trong thời gian rất ngắn và ít filament/chi phí. 2. Dễ dàng lắp đặt, không cần phải tháo rời nhiều bộ phận của ERCF, chỉ cần một tấm trên cùng, 3 vít. Tôi có thể đã thiết kế nó đẹp hơn một chút nhưng điều đó sẽ yêu cầu in thêm một vài bộ phận lớn mới để thay thế các bộ phận hiện có của ERCF, điều đó sẽ cần chúng tôi tháo rời nhiều bộ phận, rất nhiều công việc, tôi tự hỏi có bao nhiêu người sẵn sàng làm điều đó. vì vậy không. ví dụ, nếu lỗ điểm dừng có thể lớn hơn, thì điểm dừng quang học có thể ở gần cửa/lỗ hơn để chúng ta có thể có một điểm dừng quang học đáng tin cậy. Đối với phần cứng/phần điện tử của điểm dừng quang học: xem hình. nó rất rẻ, khoảng $0.80 mỗi cái. Phần cứng khác, sử dụng vít tự khoan 2.6mm dài 8mm 2 cái. để giữ điểm dừng quang học trên giá đỡ. Vít tự khoan 2.6mm dài 10mm 1 cái, để giữ giá đỡ dưới tấm trên cùng. #### Các bước lắp đặt 1. in tất cả các phần - Một bảng điều khiển trên mới với một lỗ vít mới, B giá đỡ cảm biến quang, C bộ chặn ánh sáng. 2. Tháo sợi filament từ cổng ERCF hiện tại trước nếu cần. 3. Thả hai khóa cho các ray M8, nếu không thể, hãy sử dụng tuốc-nơ-vít đầu phẳng để nâng nó từ dưới lên. Đừng làm quá mạnh, đừng làm tổn thương ngón tay hoặc mắt của bạn!! (Nếu không thích nó quá chặt, có thể sử dụng một cái dũa tròn và thêm một ít mỡ.) 4. Với 2X khóa đã được thả, xoay phần ray M8 lên trên. vì vậy chúng ta có không gian trên bảng điều khiển trên của ercf. 5. tháo bảng điều khiển trên của ERCF, chỉ cần thả 3 vít ở trên, dễ dàng. 6. tìm cách tháo công tắc vi mô gốc, sử dụng chìa khóa hex 1.5mm. có thể không dễ dàng lắm, vì không có lỗ để cho tuốc-nơ-vít vào, nhưng cũng không quá khó. dù sao, tôi đã mất 20 phút để thả hai vít M2 giữ công tắc vi mô cũ, rút phích cắm các dây cũ từ ERCF. 7. sử dụng M2.6 8mm X 2 để giữ cảm biến quang trên mảnh giá đỡ nhỏ. 8. sử dụng M2.6 10mm để giữ giá đỡ dưới bảng điều khiển trên mới. 9. định tuyến cáp của cảm biến quang, đặt bảng điều khiển trên trở lại vị trí. Mẹo: làm điều đó theo một góc, không khó, ở góc 30 độ - 45 độ… 10. Cắm 3 dây, VCC Gnd, tín hiệu vào PCB ERCF. Thứ tự của chúng có thể không giống như cổng/ổ cắm của PCB ERCF của bạn, vì vậy hãy kiểm tra thứ tự định nghĩa dây/pin và kiểm tra lại. 11. lắp bộ chặn ánh sáng với một vít M3 trên bộ chọn (nó đã có một M3 trong ERCF gốc). 12. kiểm tra xem nó hoạt động đúng: trong trang web mainsail → máy → truy vấn cảm biến, khi bộ chọn không ở vị trí home, nó mở, khi nó ở vị trí home (bộ chặn ánh sáng ở trong lỗ), nó được kích hoạt. nếu nó bị đảo ngược, hãy kiểm tra cấu hình phần cứng, có thể cần đảo ngược pin với một ! Tôi sử dụng cảm biến không cảm biến ERCF. Để bạn biết, đây là thiết kế khác của tôi, cảm biến quang kiểu nút, hơi khó cài đặt hơn và yêu cầu một số phần cứng bổ sung: https://www.f3d.vn/3d-model/35445-bo-cong-tac-quang-kieu-nut-cho-ercf-tho-gian-du
