CamGrip - Tay cầm điện thoại modular kèm pin & nút chụp

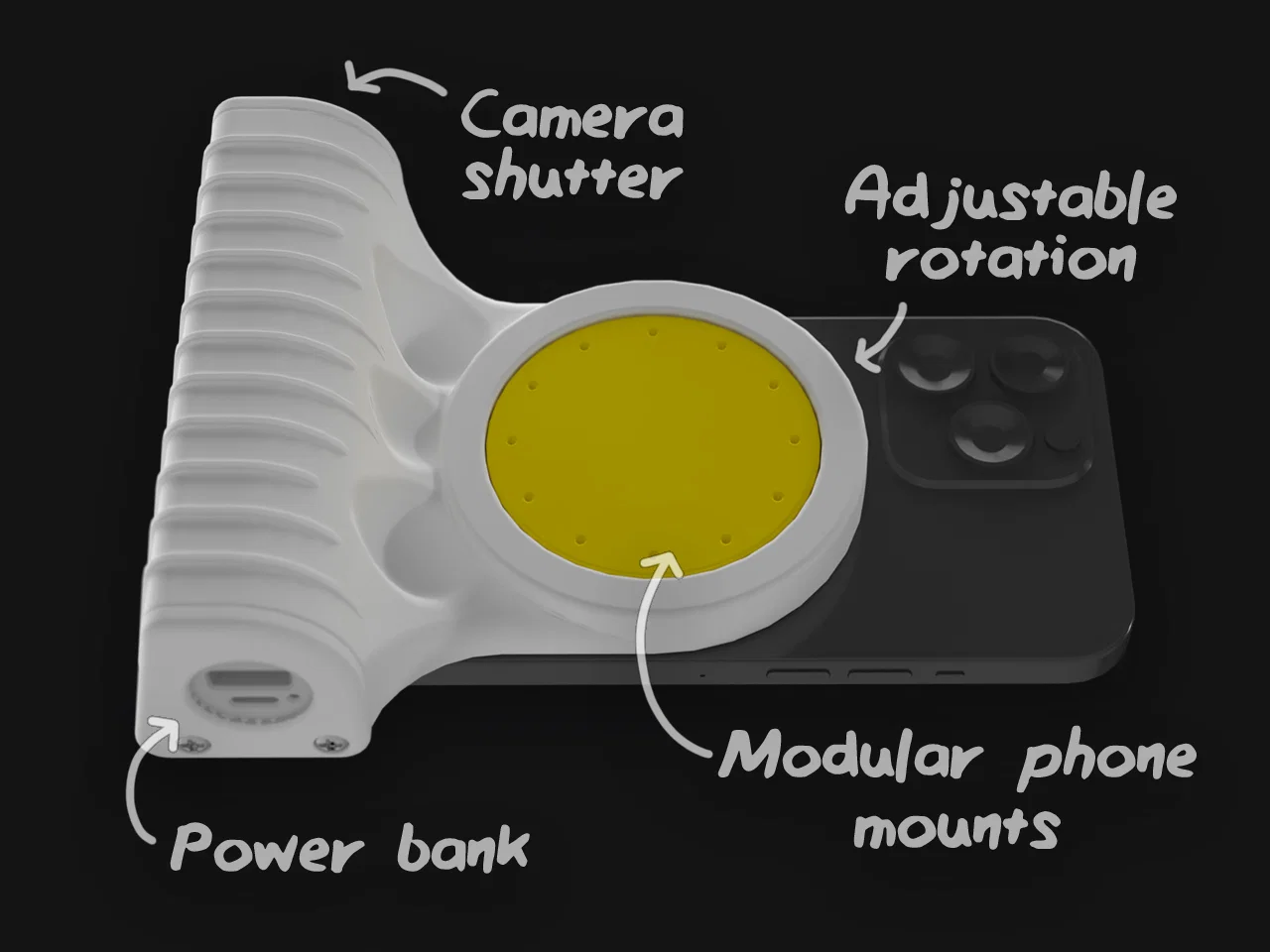

Tay cầm camera cho điện thoại dạng modular, dựa trên SnapGrip. Có ngăn chứa pin sạc di động và chỗ gắn remote chụp hình bluetooth. Tương thích MagSafe, PopSocket, QuadLock và nhiều kiểu khác.

💖 Ghi công (Attribution)

Dự án này có dùng các phiên bản đã chỉnh sửa từ những thiết kế sau, được cấp phép theo CC BY 4.0.

• PopSocket Mount by @adammelancon

🔩 Linh kiện

Base

Base

Khuyến nghị in kèm supports nhưng không bắt buộc.

Phone Mounts

MagGrip có thể gắn lên điện thoại theo vài cách:

MagSafe Sticker

Cần sticker nam châm MagSafe.

PopSocket

Ngàm PopSocket bởi @Adammelancon.

Khuyến nghị dùng supports.

QuadLock

Ngàm QuadLock bởi @Vinzcenzo.

Khuyến nghị dùng supports.

Blank

Hữu ích để remix hoặc tự DIY.

Caps

CamGrip cần tổng cộng 2 cái cap. Trong đó phải có 1 cái là bản mirrored.

Finger Grip

Charge Hole

Camera Shutter

Thiết kế để vừa với loại bluetooth camera shutter phổ thông.

Khuyến nghị dùng supports.

Blank

Hữu ích để remix hoặc tự DIY.

Các phần khác

Bạn cũng sẽ cần thêm một số món sau:

4 * Vít/Bu lông M3

Bắt buộc.

Dài khoảng 8mm–12mm.

4 * Tán (ê-cu) M3

Bắt buộc.

Pin sạc dự phòng dạng ống (Tube-Style Power Bank)

Không bắt buộc.

Mình có sẵn cả đống loại này vì trước đó được tặng miễn phí ở nhiều hội thảo.

Bluetooth Camera Shutter

Không bắt buộc.

Mua trên Amazon giá rẻ.

Keo 502 (Superglue)

🪛 Hướng dẫn lắp ráp

1. In 3D phần Base.
2. In 3D 2 phần Cap.
3. In 3D 1 phần Mount.
4. Đặt Power Bank vào trong Base.
5. Gắn 2 Caps vào Base bằng 4 M3 Screws và 4 M3 Nuts.
6. Gắn Mount vào Base.
7. Nếu dùng phần Camera Shutter, trượt nó vào đúng Cap tương ứng.
8. Gắn điện thoại vào là xong!
