Giá đỡ điện thoại cho xe đạp (Parametric FreeCad)

Cập nhật 15-4-2024

• Đã cập nhật file lên FreeCad 0.21.1
• Đổi bu-lông in 3D sang bu-lông kim loại M5
• Núm vặn bu-lông to hơn
• Chỉnh sửa nhỏ và sửa lỗi

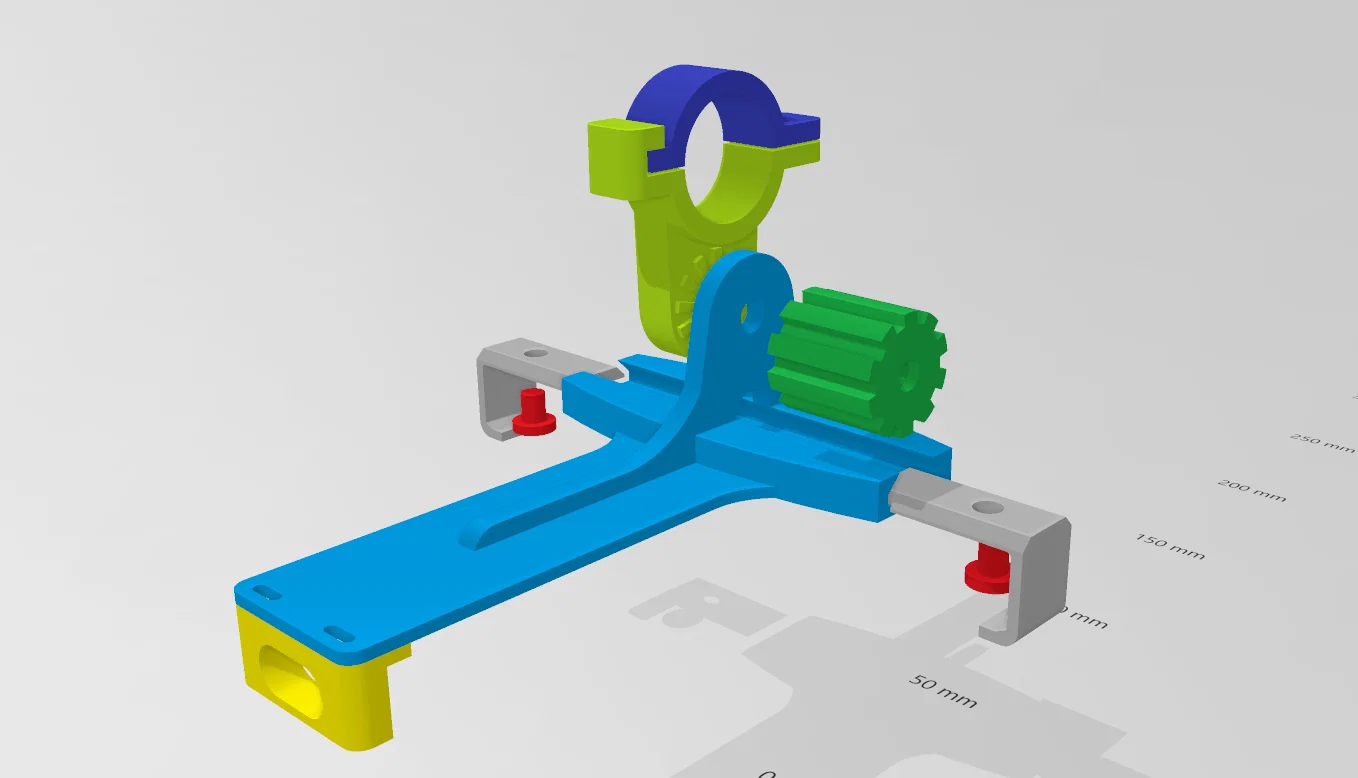

File Freecad

• PhoneHolderD_02.FCStd (Đây là thân chính)
• Stuurklem_07.FCStd (Đây là ngàm kẹp để gắn lên ghi-đông)
• M5 bolt.FCStd (Bu-lông để ghép các phần lại với nhau).
• GripRing.FCStd (Phần rời cần dùng cho basis và stuurklem)

Các phần tách rời .stl

• PhoneHolderD_02-Basis.stl
• PhoneHolderD_02-klem.stl
• PhoneHolderD_02-steun.stl
• PhoneHolderD_02-pal.stl
• KLEM boven_07.stl
• KLEM onder_07.stl
• M5 bolt_01-BoutKop.stl

\======================

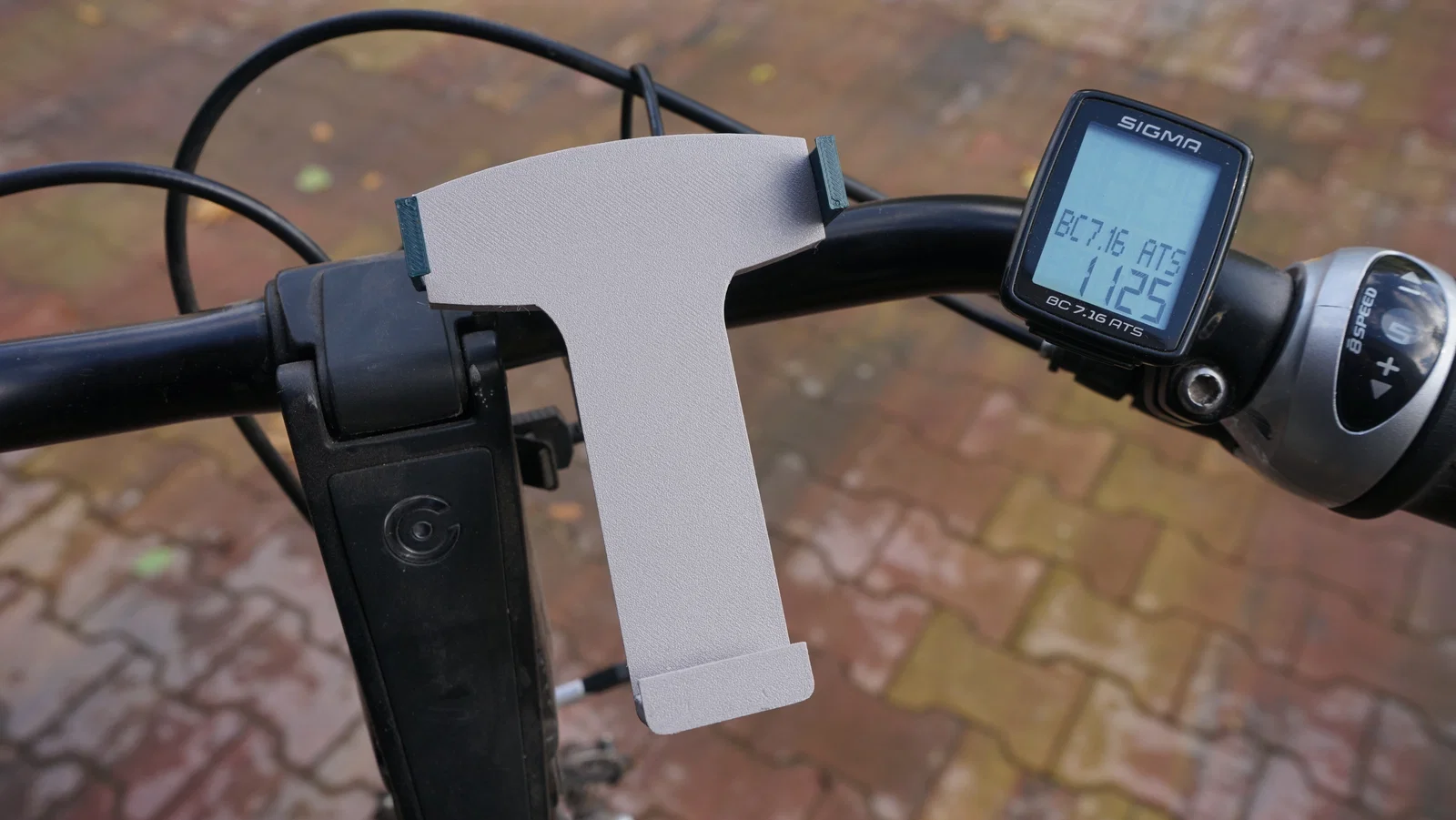

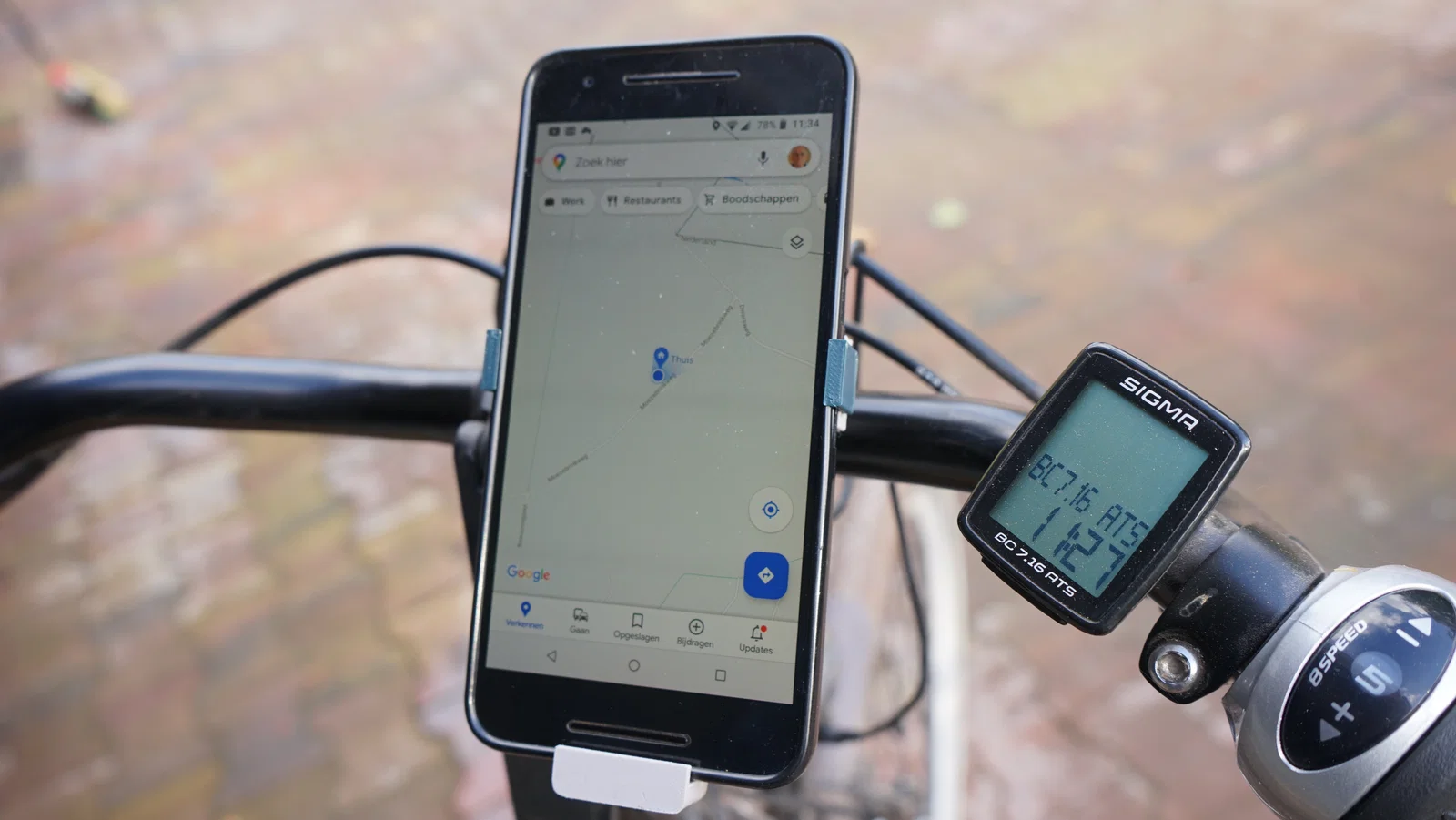

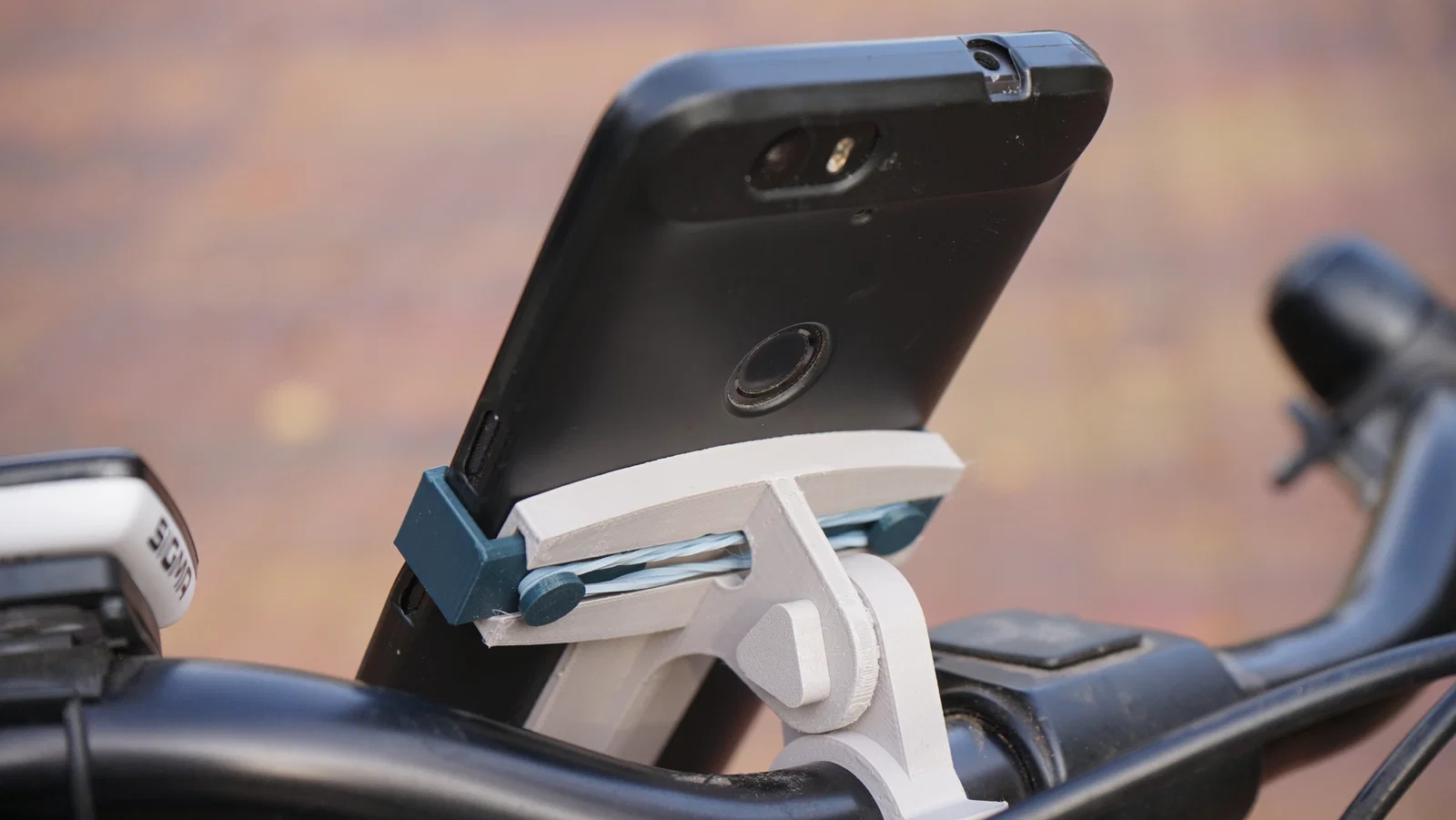

Kẹp điện thoại này chắc chắn, cực dễ dùng và vẫn chừa chỗ cho cảm biến vân tay với cổng USB (nếu cần :).

File Freecad có các spreadsheet (tên là ‘para’) chứa đầy đủ kích thước để ràng buộc (constrain) model. Các ô màu xanh là những ô bạn chỉnh để phù hợp với điện thoại khác.

Khuyên bạn nên in bằng PETG.

Nhắn mình nếu bạn muốn mình in kẹp điện thoại này cho bạn.

Chúc đạp xe vui, in 3D cũng vui.
