Ratrig Cable Tray Parametric (Bản tham số hoá máng đi dây)

Bản parametric đầy đủ của các cable tray zin trên Ratrig V-Core. Có thể dùng cho các máy in 3D khác hoặc bất kỳ dự án nào cần cable management.

Để thay đổi các tham số của cable tray, bạn cần mở model trong Fusion 360.

Vào Modify → Edit Parameters. Thao tác này sẽ mở bảng parameters của cable tray.

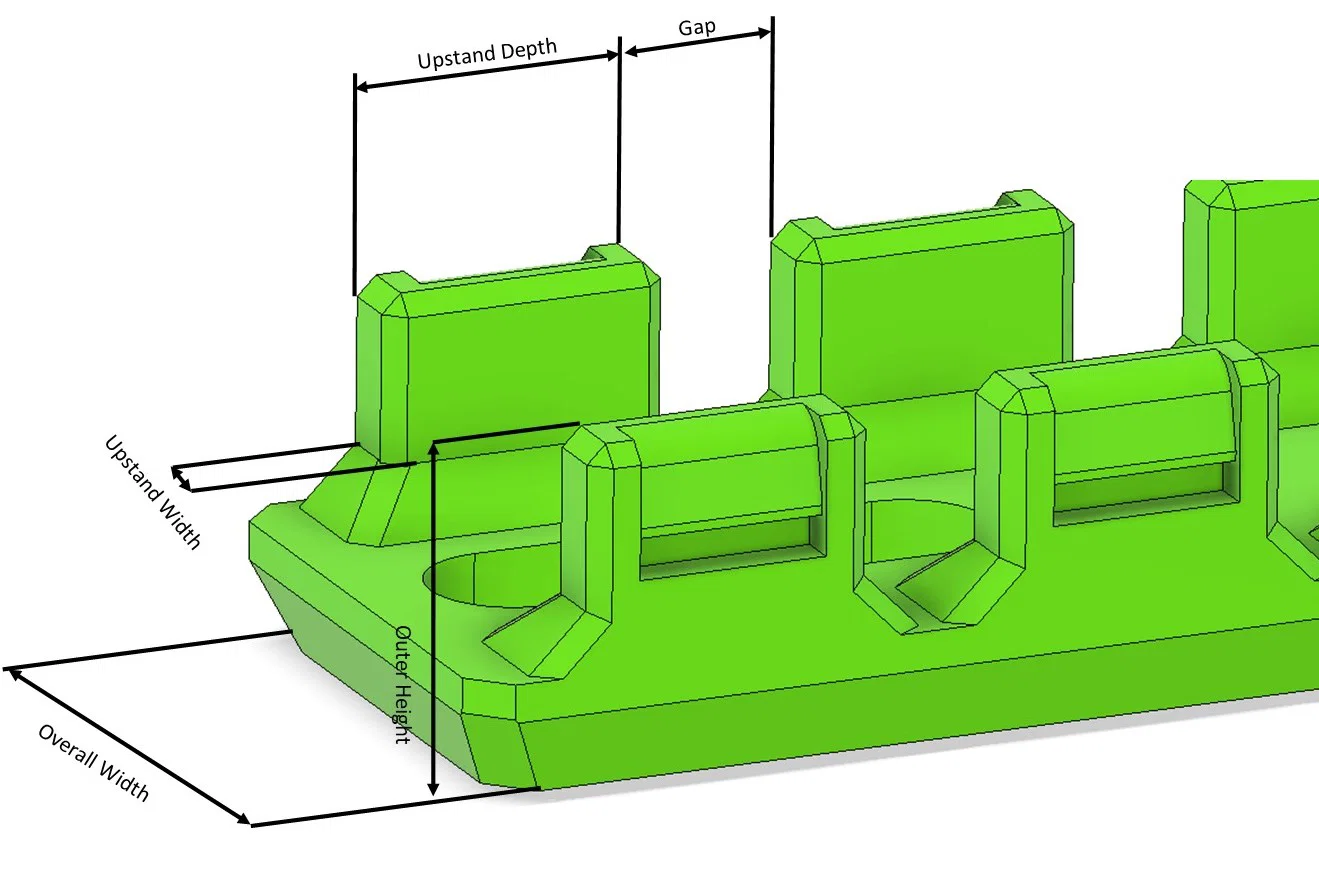

Có nhiều parameters có thể chỉnh, nhưng 3 cái quan trọng nhất là Total_Length, Outer_Width và Upstand_Quantity. Lưu ý: Total_Length thực ra không phải chiều dài tổng thể của tray vì nó không tính phần hai “open end shelves” ở hai đầu, mà chiều dài của phần này không thể xác định nếu thiếu các parameters khác. Chiều dài thực tế lúc nào cũng sẽ dài hơn giá trị đó.

Hãy xem file calculator đính kèm trong Excel để tìm đúng tổ hợp giữa số upstands và gap (khoảng hở) giữa chúng nhằm đạt chiều dài bạn cần. Calculator sẽ cho ra một giá trị chiều dài “thấp hơn”, để bạn nhập vào parameter Total_Length nhằm cho ra chiều dài thực tế đúng như yêu cầu.

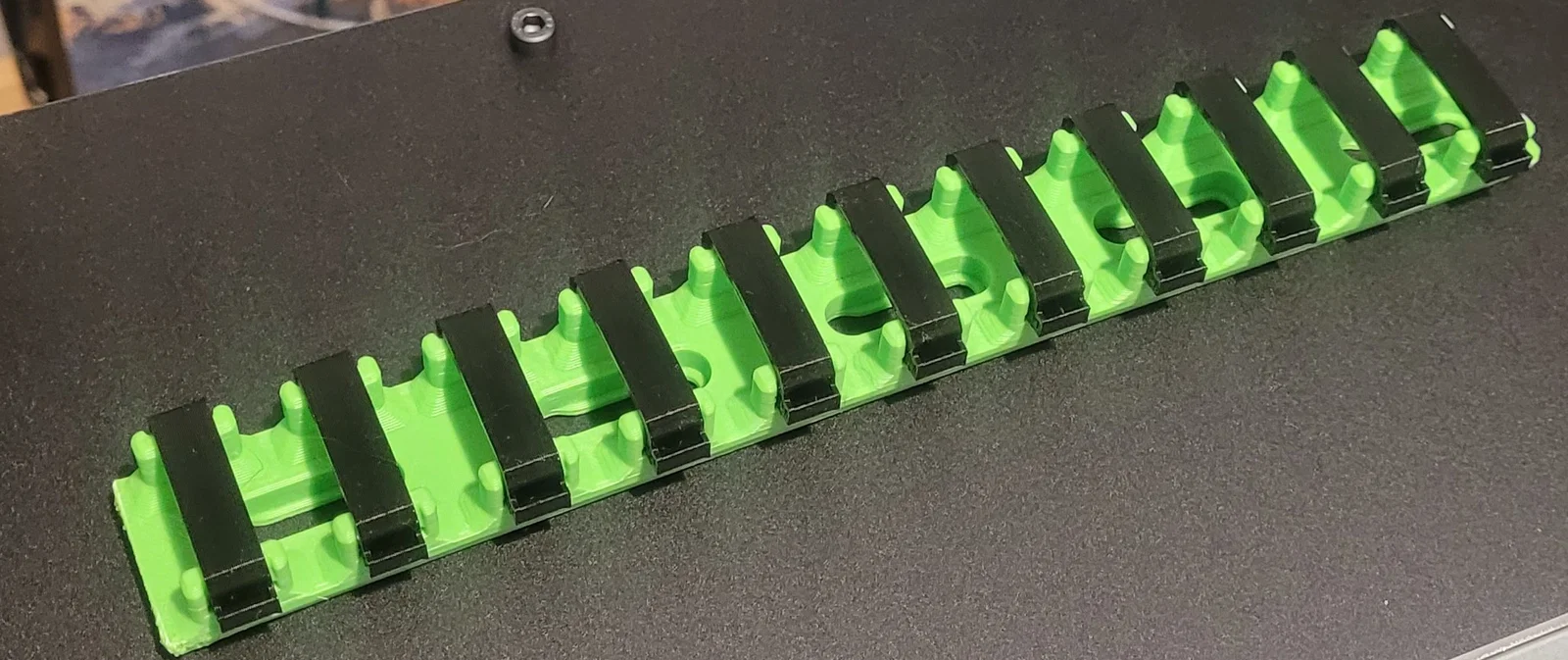

Phần clip để giữ dây cũng đã được kèm theo và sẽ tự động scale theo các parameters còn lại.

Có thể in bằng các vật liệu thông dụng như PETG, PLA, ABS, v.v.

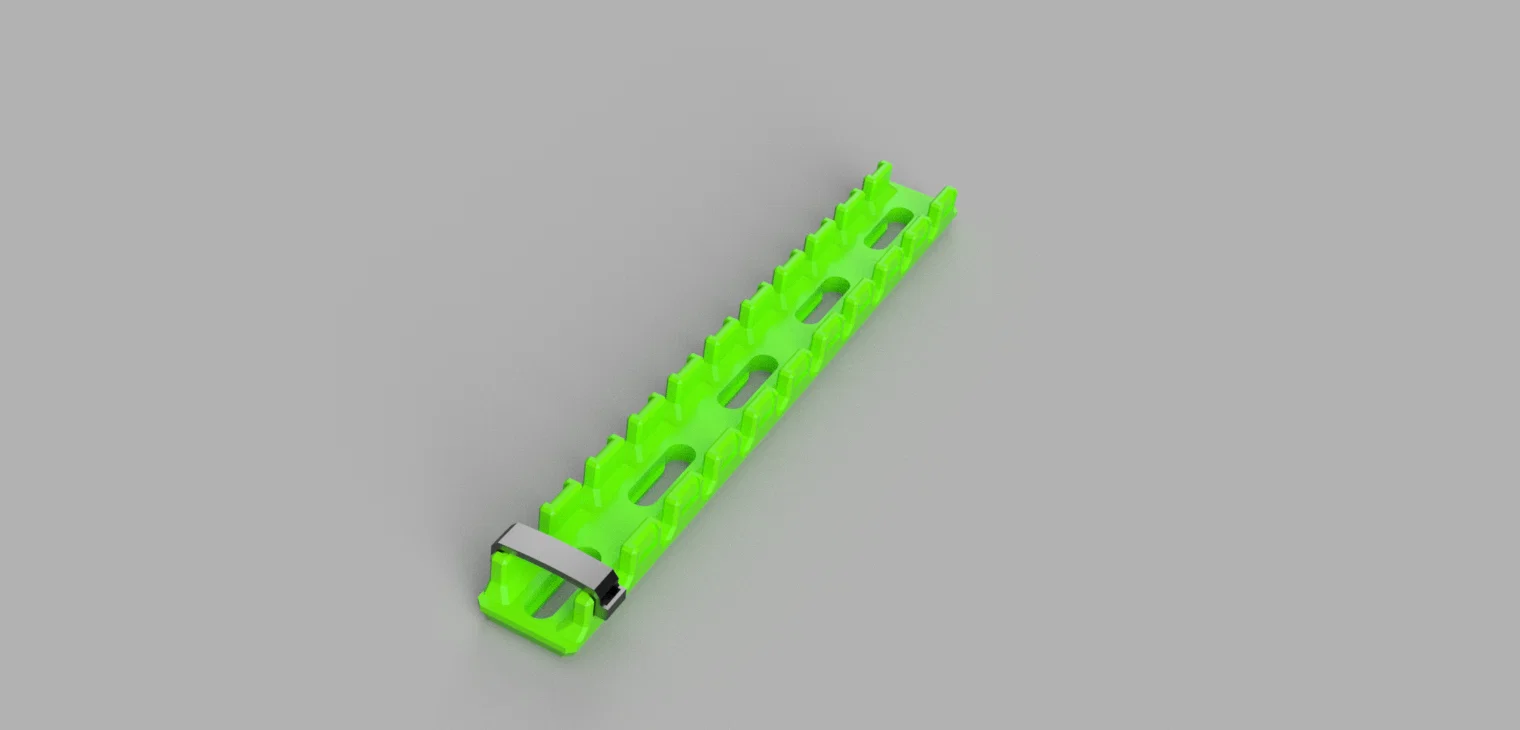

File ví dụ đã upload dài 250mm, có 11 upstands với độ sâu 15mm. Rộng 30mm, cao 18mm.
