Ngàm Locking Quad Lock Mount
Bản mod của Bike Quad Lock mount, bỏ phần cong ôm ghi-đông để dễ gắn lên các mẫu khác. Mặc định có thể bắt từ phía sau bằng 2 vít M3; dùng vít M4, lò xo và heatset inserts để lắp ráp.
Mô tả

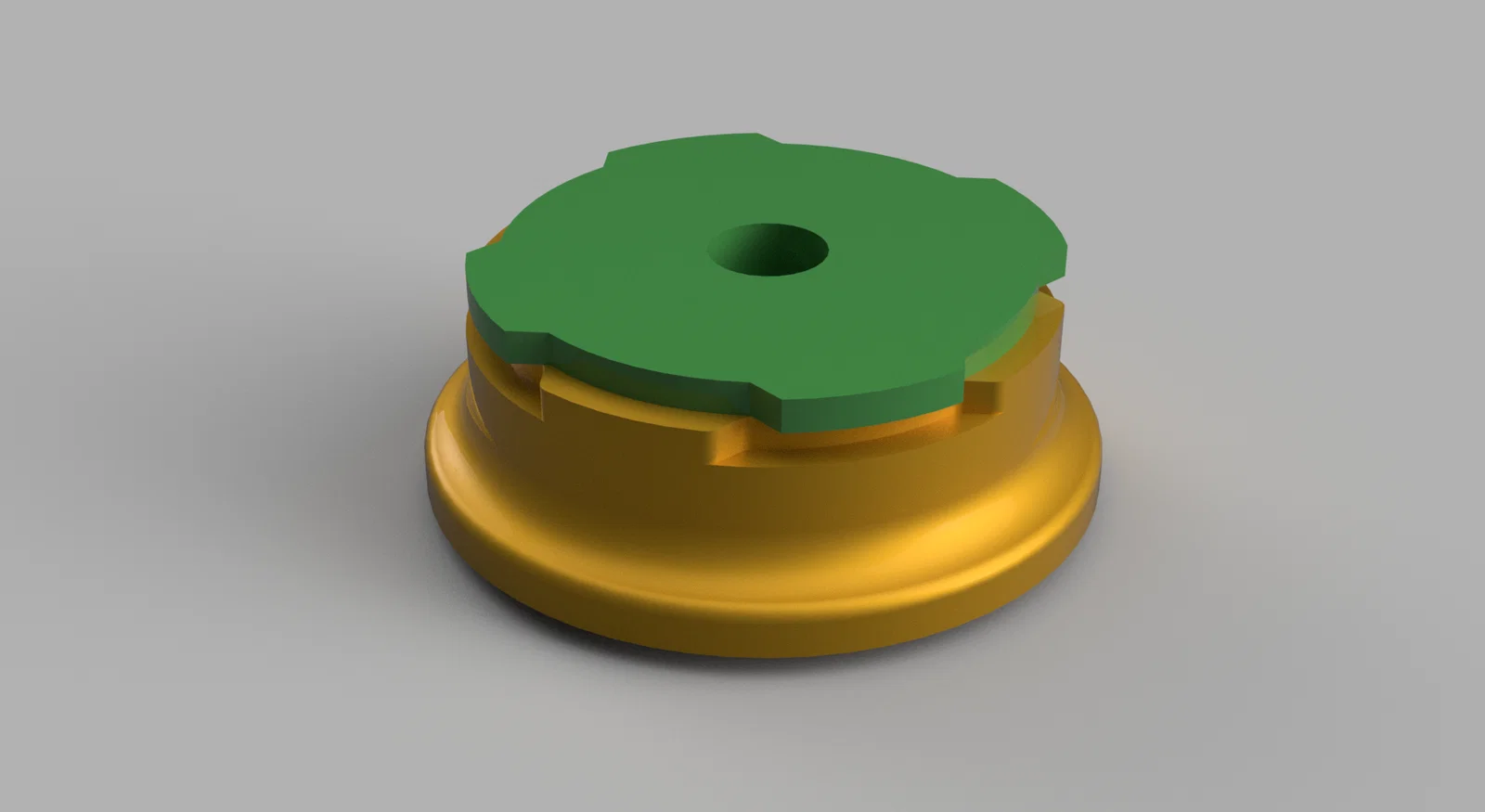

Về cơ bản đây là ngàm Quadlock Bike mount nhưng đã bỏ phần cong ôm ghi-đông. Vì vậy sẽ dễ gắn nó lên các mẫu khác. Mặc định bạn có thể bắt vít từ phía sau bằng 2 vít M3.
BOM:
- 1 vít M4x12mm SCHS
- 4 lò xo 5.5mm*17mm (hoặc ngắn hơn)
- 1 insert heatset M4
- 2 insert heatset M3 (tùy chọn)
Assembly:
Ép/nung chảy insert heatset M4 từ phía dưới vào lỗ giữa. Sau đó ép/nung chảy 2 insert M3 từ phía trên vào các lỗ còn lại.
Đặt phần top úp xuống bàn, rồi gắn vòng khóa (locking ring) lên trên. Đặt các lò xo vào đúng các rãnh/điểm định vị (detents) trên locking ring. Chuẩn bị sẵn vít M4 và tua vít.
Đặt tấm đáy (bottom plate) với các detents của nó lên trên các lò xo. Ép xuống cho đến khi phần bottom chạm phần top. Trong lúc vẫn đang ép, dùng tay còn lại để vặn vít siết phần top với phần bottom.
