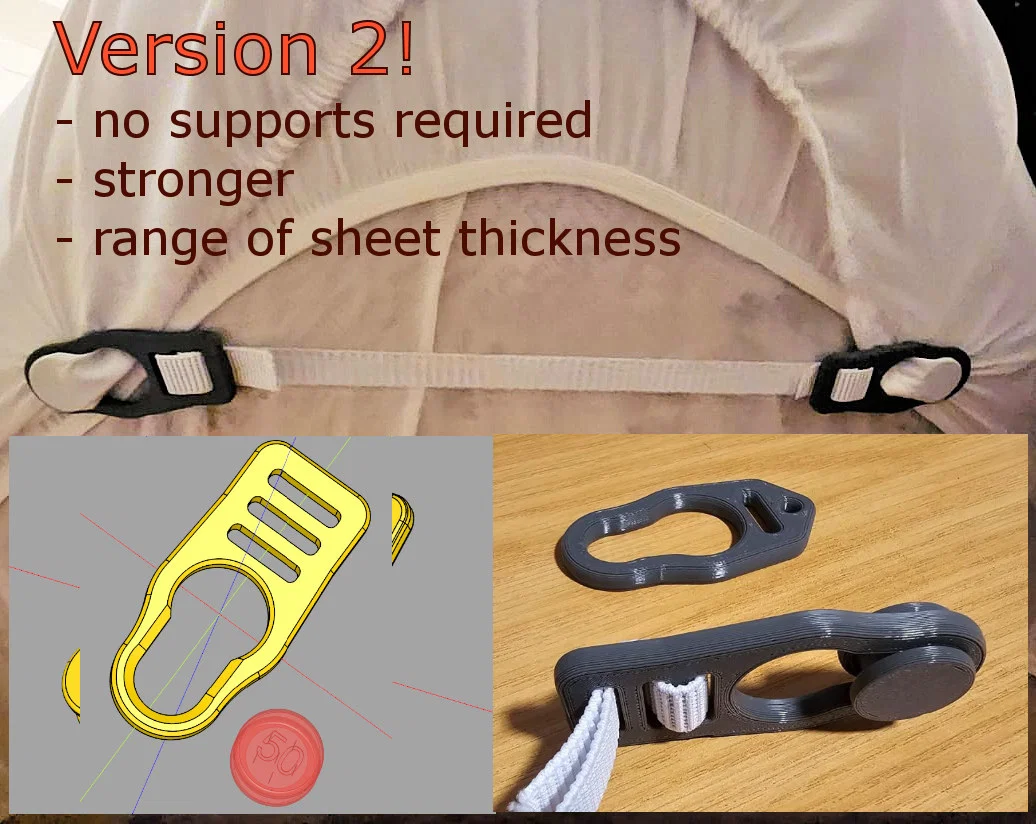

Kẹp giữ ga bọc nệm (fitted bed sheet clip) - phiên bản 2

Ga giường dạng fitted (ga bọc thun) được gập ôm vào 4 góc nệm và giữ bằng dây thun. Nhưng đôi khi nó bị tuột lên, bật khỏi phần dưới nệm. Lúc đó thường phải thêm dây thun/dây giữ để cố định góc lại.

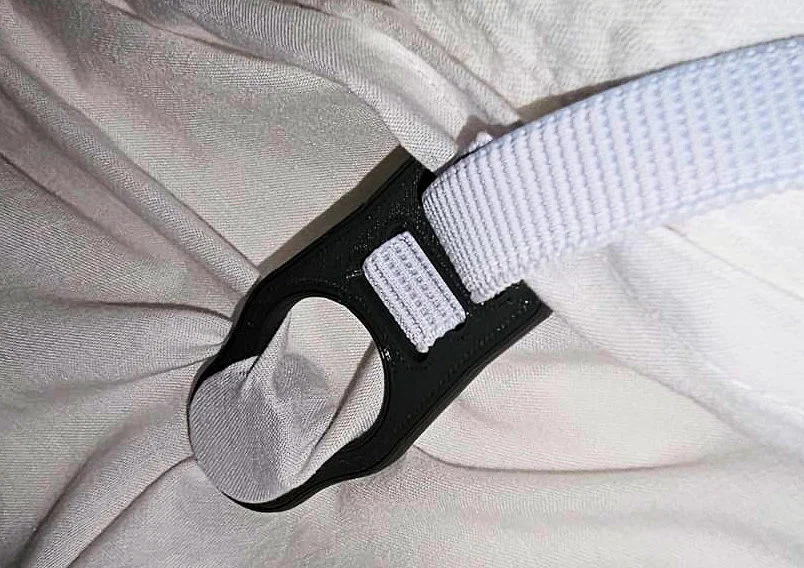

Mình có thử mẫu này: nhưng kẹp không bám đủ tốt với ga mỏng hoặc bề mặt trơn (hoạt động ổn hơn với mép vải dày). Nên mình chuyển sang một ý tưởng khác: kiểu này càng kéo mạnh thì càng siết chặt. https://www.thingiverse.com/thing:2452561
https://cults3d.com/en/3d-model/home/bed-sheet-table-cloth-tarp-retaining-clip

Tính năng:

• cho phép dùng dây thun bản phẳng 3/4 inch / 19 mm hoặc dùng dây (string).

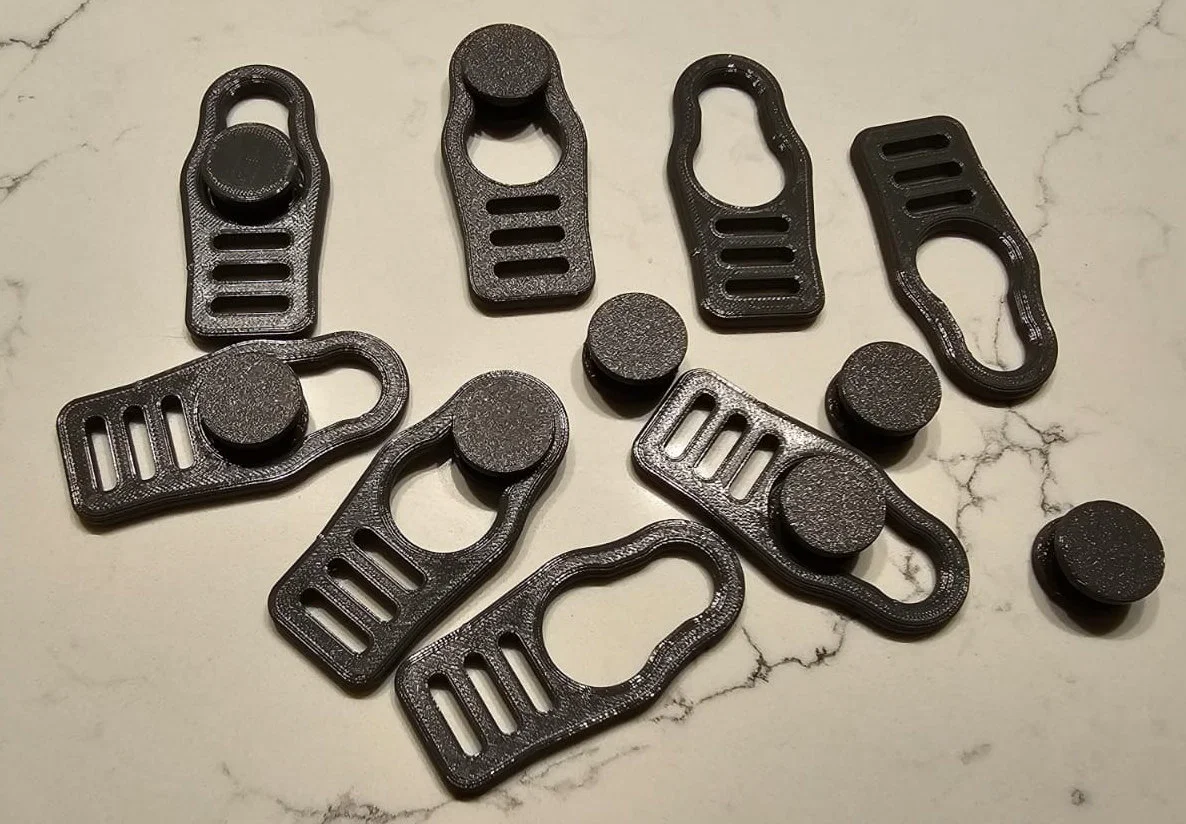

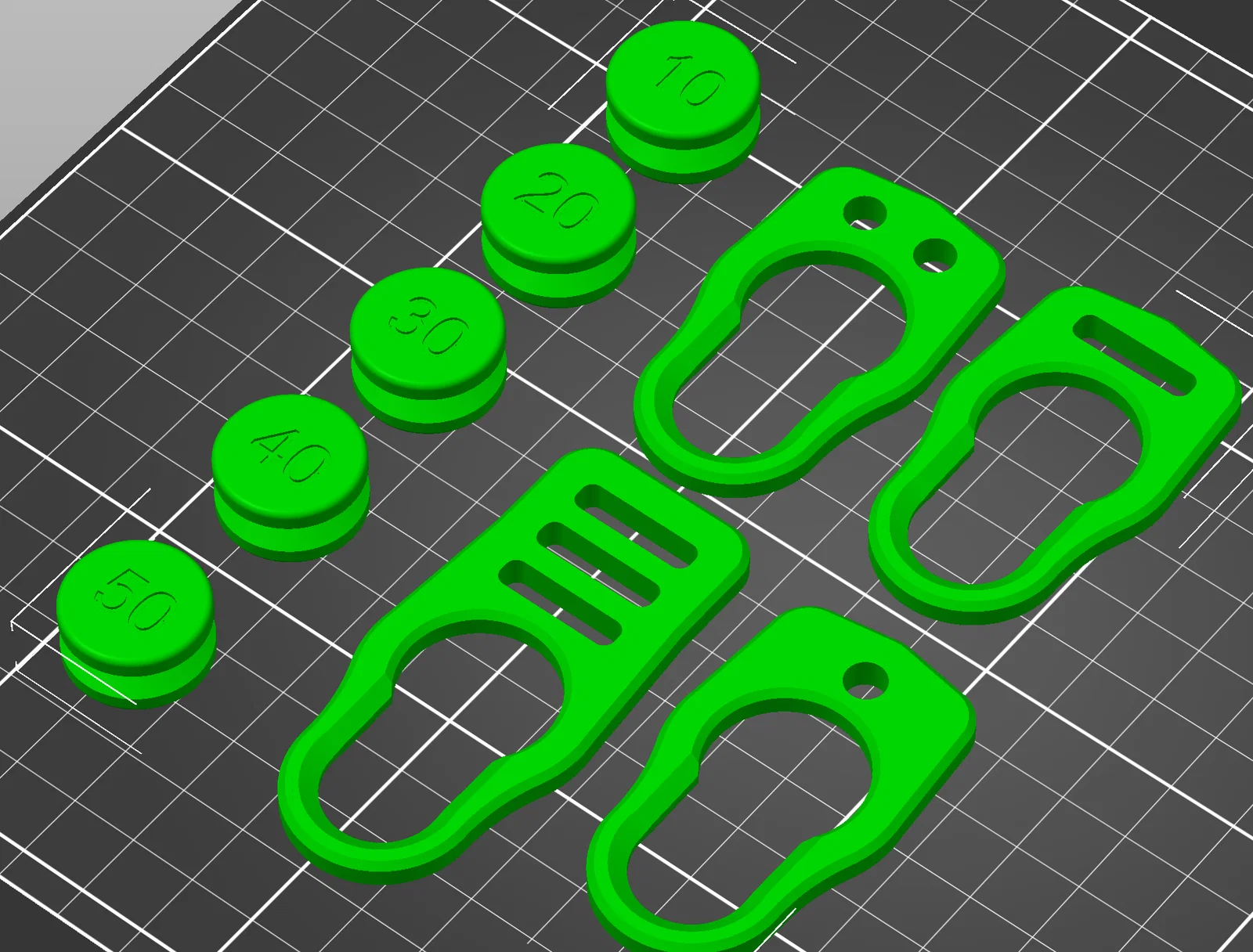

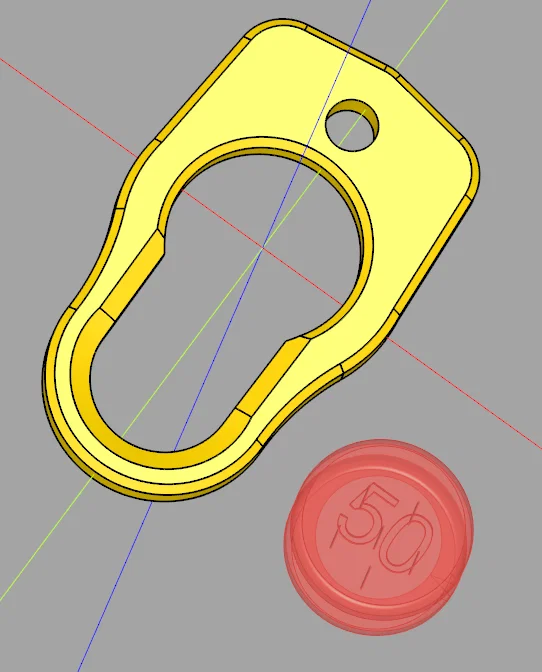

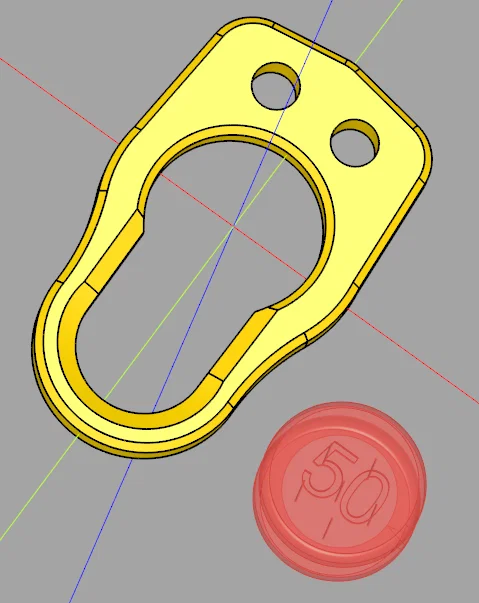

• 4 kiểu khác nhau (gọi là rings).
• 5 loại keys khác nhau cho các độ dày ga khác nhau.
• lỗ nhỏ (minor hole) có thu nhẹ để khóa key tại chỗ, tránh bị trượt tuột ra.

Các rings (phần ngoài) có khe cắm key cố định (có thể chỉnh trong code), nhưng các file STL tiêu chuẩn cung cấp ở đây thì nên dùng được cho mọi loại ga.

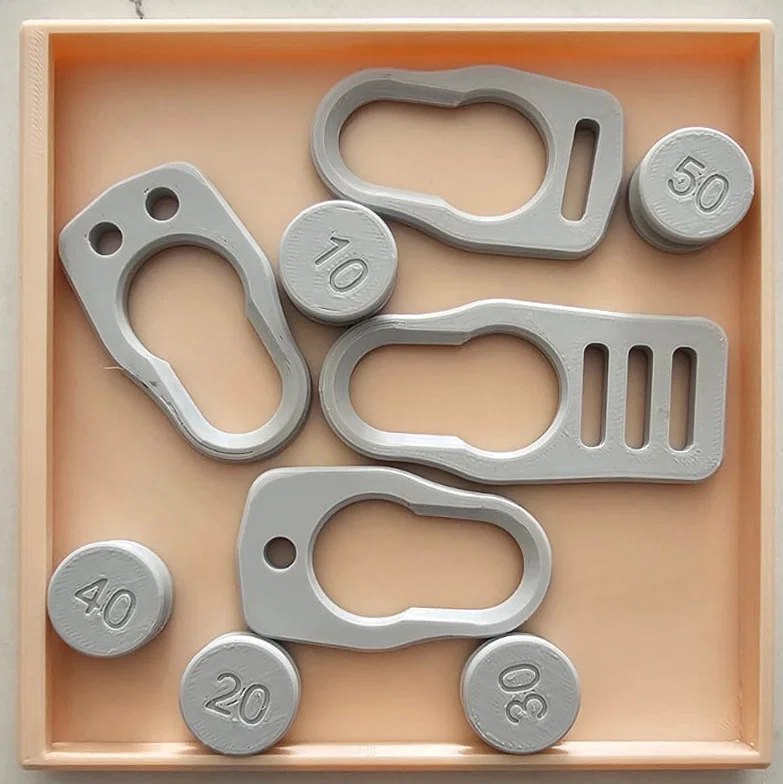

5 cái keys được thiết kế để đáp ứng các độ dày ga khác nhau. Mỗi key được đánh dấu bằng một con số theo công thức int(100*sheet-thick[mm]), ví dụ 20 nghĩa là khe hở 200 um giữa ring và nêm (wedge). Key có số lớn hơn sẽ lỏng hơn trong ring để phù hợp với ga dày hơn. Ga mùa hè mình hay dùng đo được 180–230 um cho mỗi lớp vải đơn. Một cái chăn mỏng (knee blanket) dùng được với key “50”. Khuyên nên in đủ mọi cỡ key rồi thử xem cái nào hợp ga của bạn nhất.

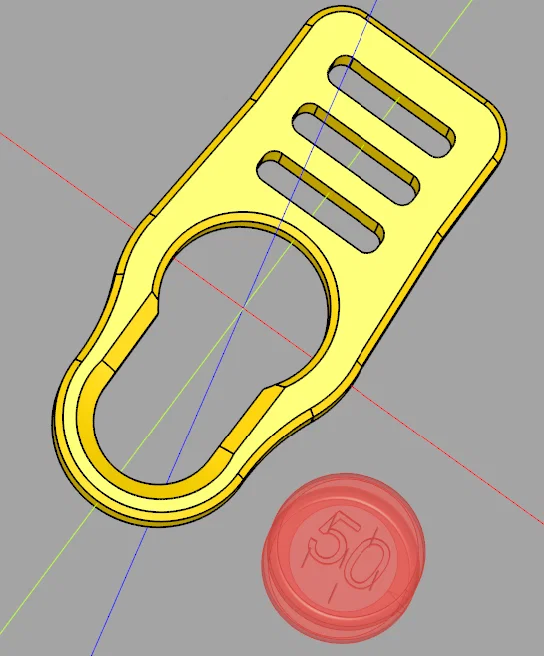

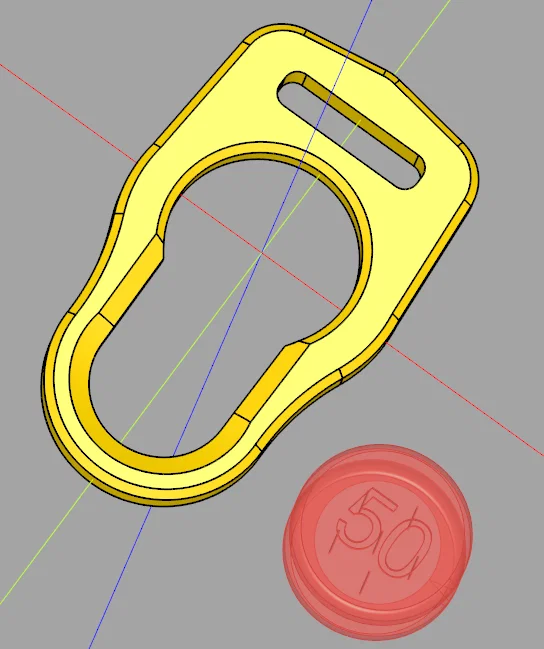

Trong code có 2 vòng (rings):

• major ring (vòng lớn) để cho phép đưa key vào ring.
• minor ring (vòng nhỏ) để kẹp chặt tấm ga quanh key.

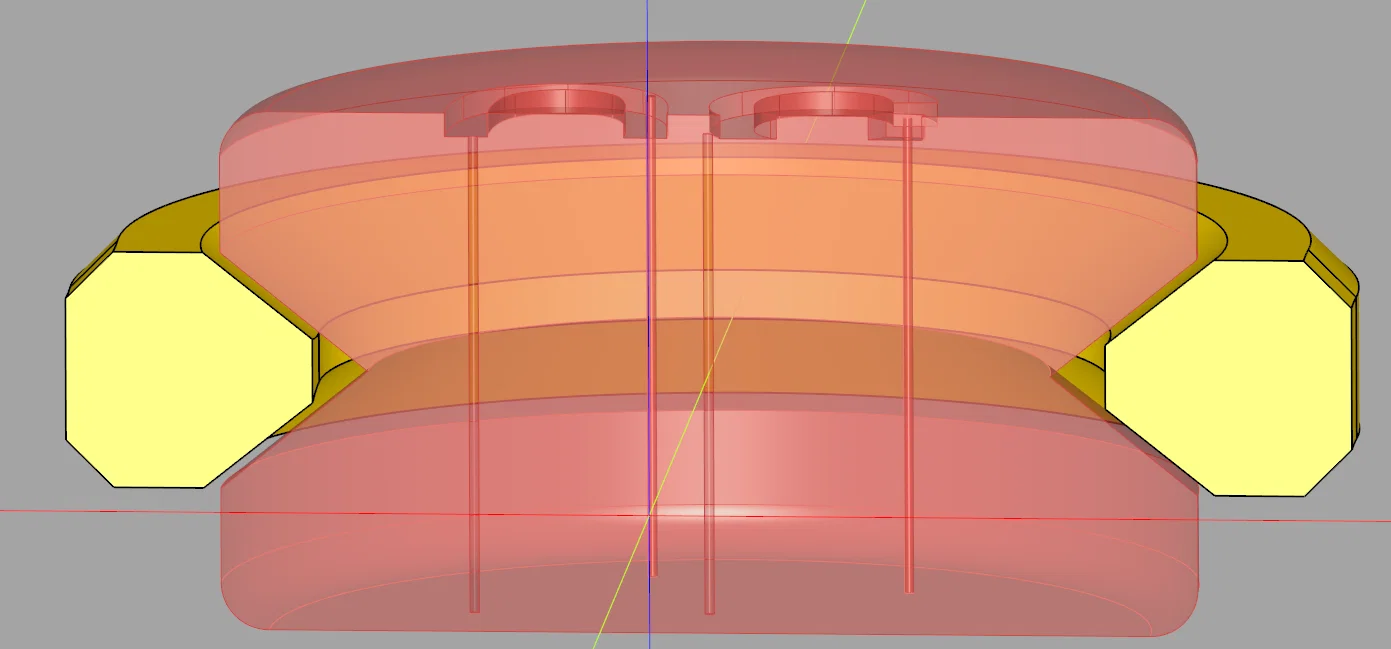

Key và ring có bề mặt tiếp xúc dạng nêm (wedge) để:

• in không cần support
• bám ga tốt hơn.
• phần nêm trên ring được cắt bớt để chừa chỗ cho vải gấp.

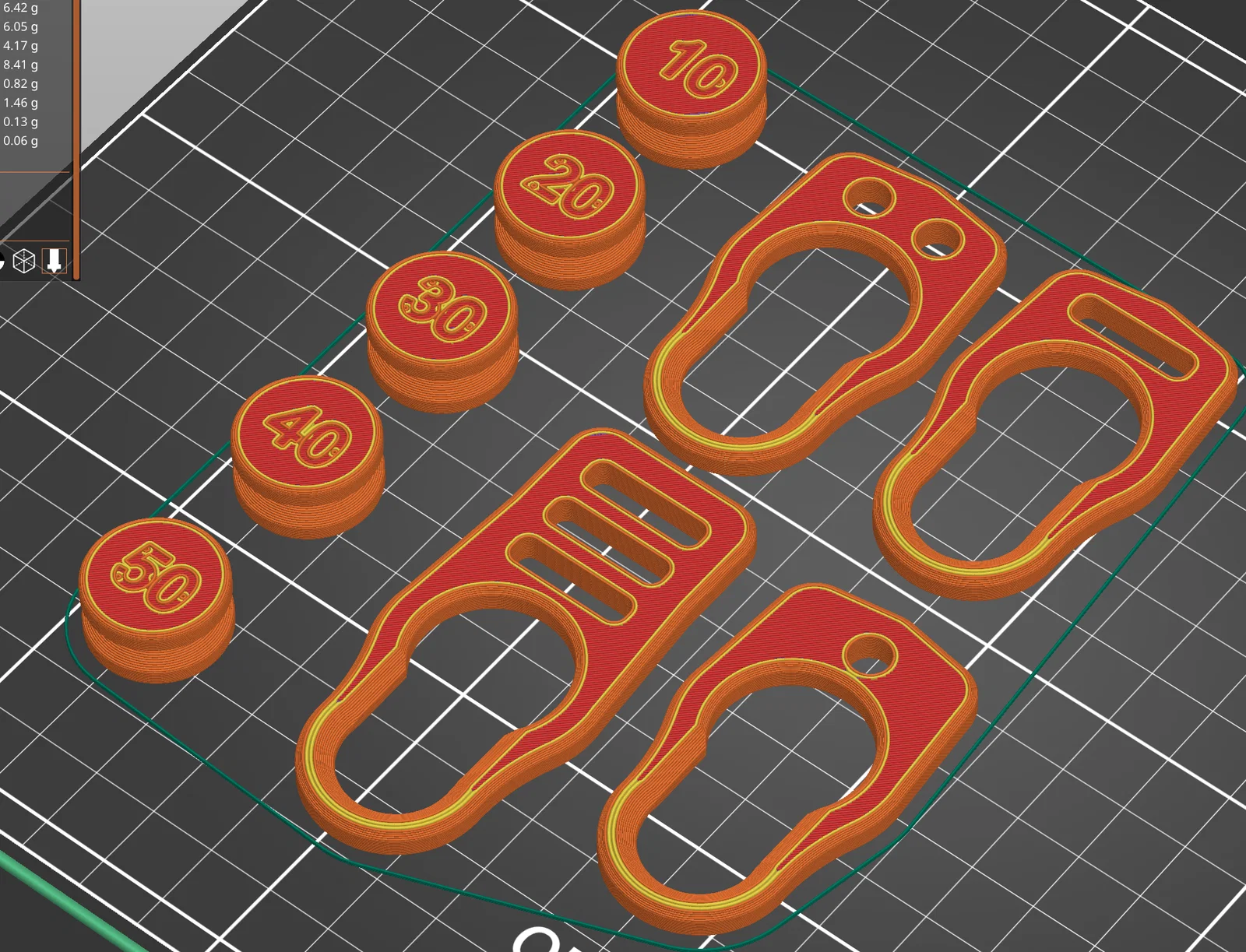

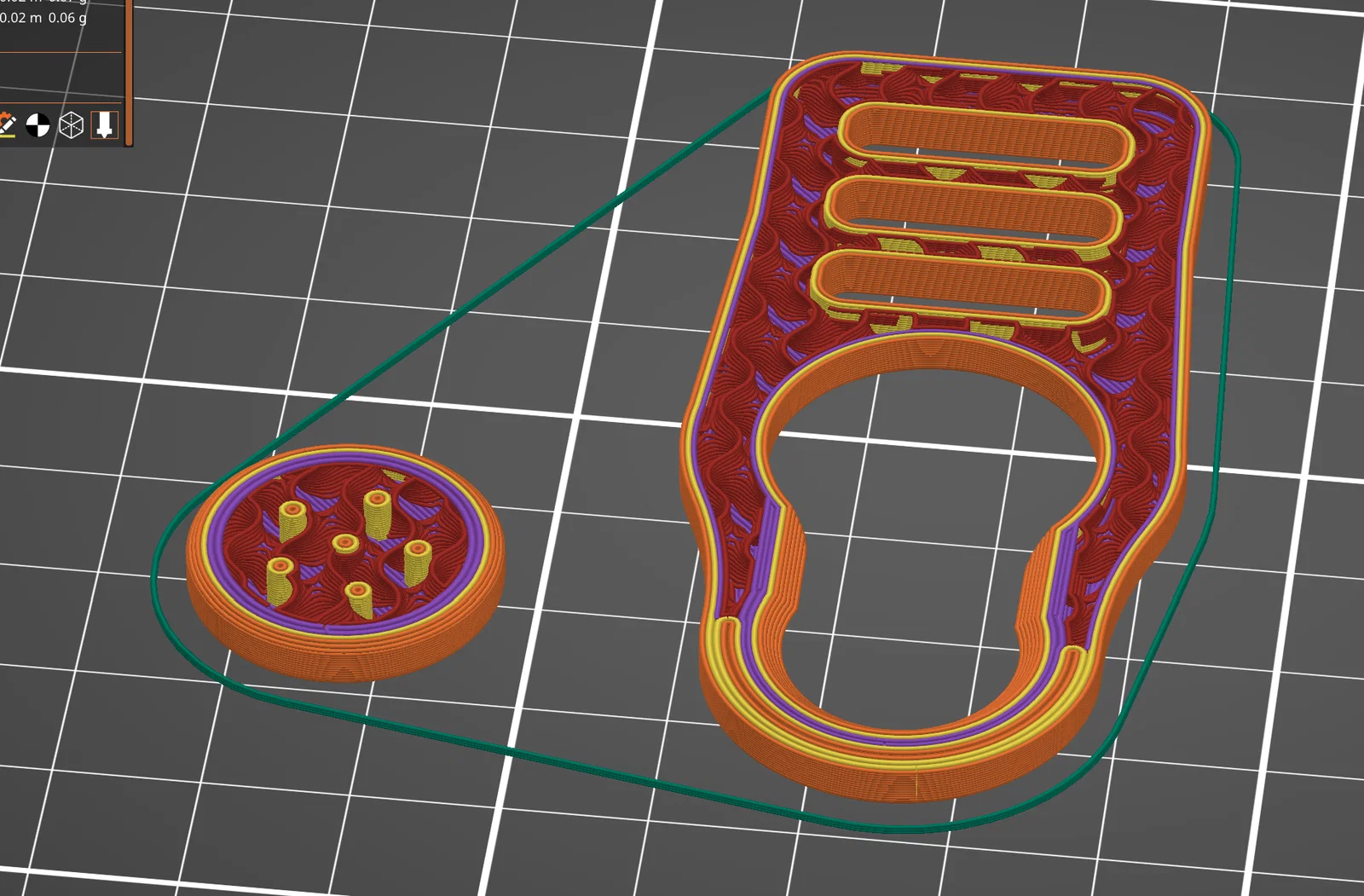

Cả ring lẫn keys đều có các lỗ/rãnh cực nhỏ được “giấu” bên trong nhằm ép slicer tạo thêm đường chạy (inner paths) để gia cường chi tiết. Bên ngoài sẽ không thấy, ngoại trừ bên trong phần chữ trên key. Sau khi slice có thể kiểm tra các đường này bằng cách phân tích file gcode.

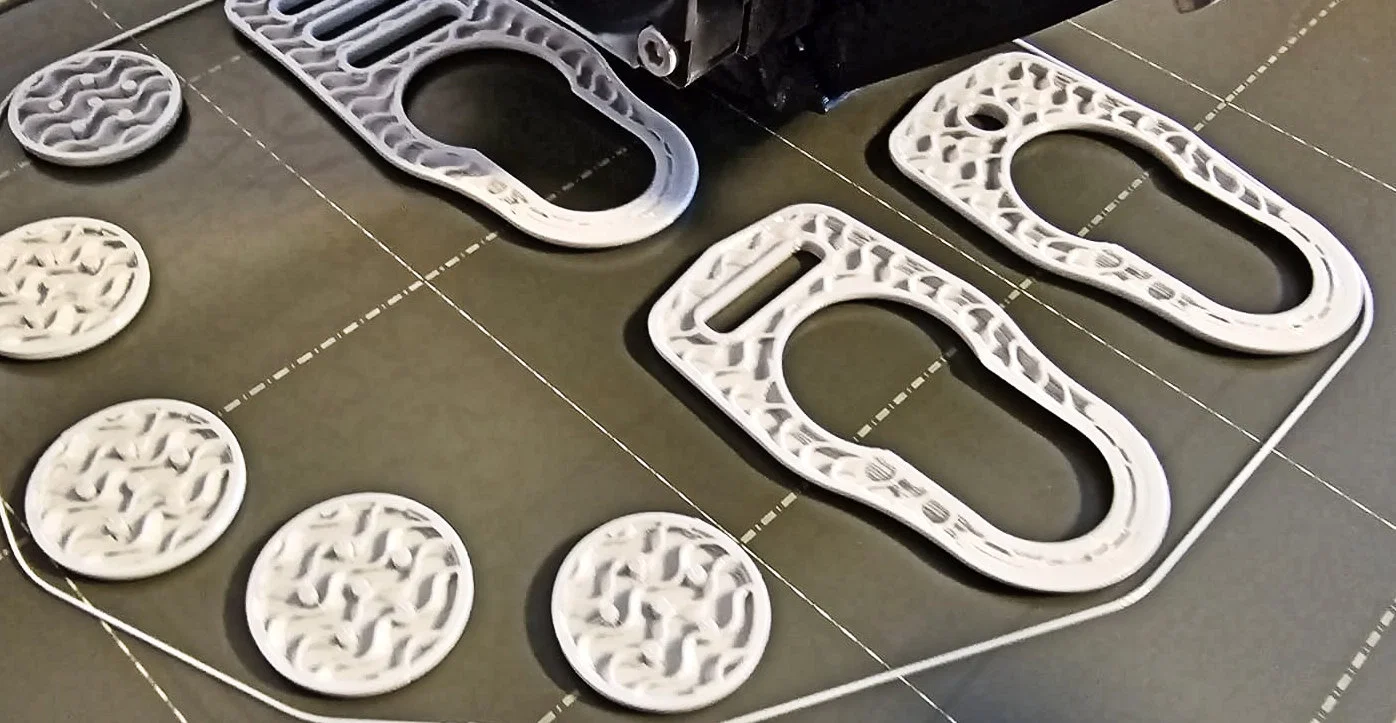

Nếu in rings theo kiểu úp mặt phẳng xuống (flat-face down), một số máy in hoặc filament chất lượng kém có thể bị tách lớp khi dùng chịu lực. Nếu gặp tình trạng này, hãy xoay ring để nằm trên một cạnh bo tròn và in với support ở các tai/bích (flanges). Với máy MK3S+ của mình thì không cần, bản in vẫn rất chắc.

Có thể bạn sẽ cần tinh chỉnh một vài tham số cho hợp với máy in của bạn.

Bạn có thể thay đổi nhiều tham số trong thiết kế. Một số tổ hợp sẽ không chạy được, chủ yếu do fillet không khả thi. Nếu gặp lỗi BRep_API, hãy tắt fillet bằng cách đặt doFilletChamfer=False, rồi debug để tìm nguyên nhân.

Môi trường cadquery dùng để build model này được mô tả trong cadquery.yml, trong đó có nhiều module hơn mức thường cần để tạo môi trường cadquery: ở đây mình chỉ dùng cadquery và numpy. Printables không hỗ trợ định dạng yml nên mình phải đổi đuôi file sang txt; bạn tải file txt về rồi đổi tên lại thành yml. Để tạo lại environment, cài conda (https://www.anaconda.com/download) và chạy lệnh: conda env create -f cadquery.yml
Tài liệu cadquery ở đây: https://cadquery.readthedocs.io/en/latest/intro.html

Dựa trên concept của jslheureux (cults3d), nhưng mẫu này đã được làm lại gần như toàn bộ / chỉnh sửa lớn.
