Bộ lọc than hoạt tính cho Voron 0.2 (Activated Carbon Filter)

Tác giả BaGooN

Lượt tải
175
Lượt thích
88
Lượt coi
1.932

File 5 2,3 MB

  • Body_85mm_1777221369.stlSTL · 387 KB
  • lid_1777221370.stlSTL · 174,9 KB
  • Duct_1777221371.stlSTL · 76,4 KB
  • Centering_Jig_1777221372.stlSTL · 477,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

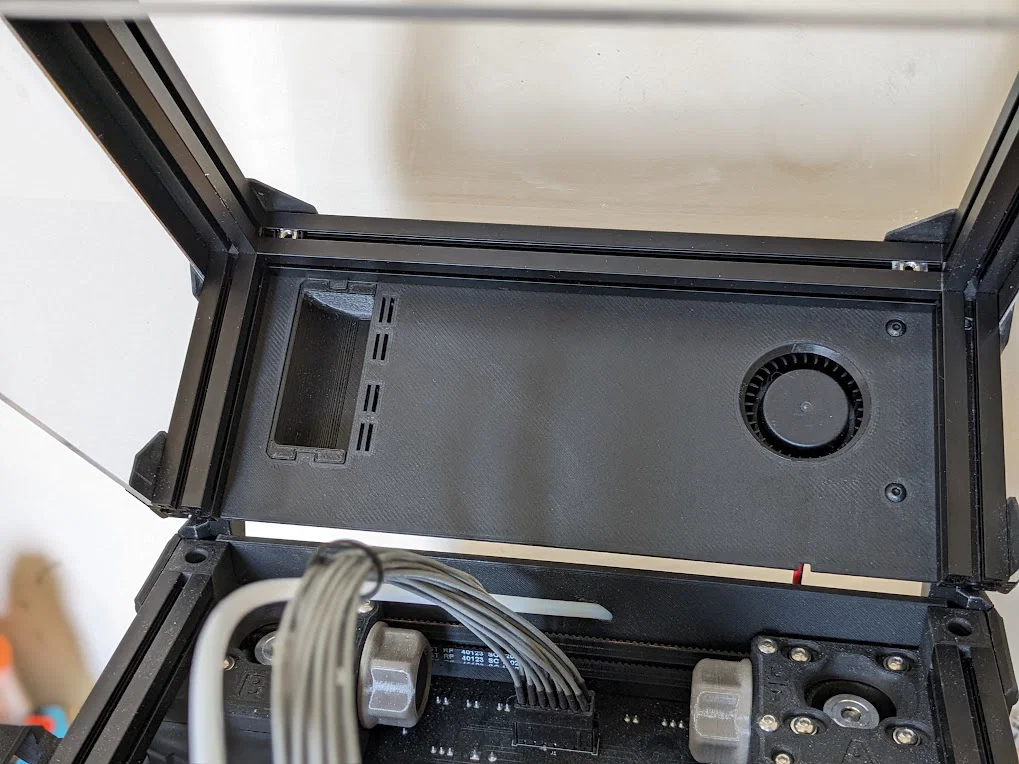

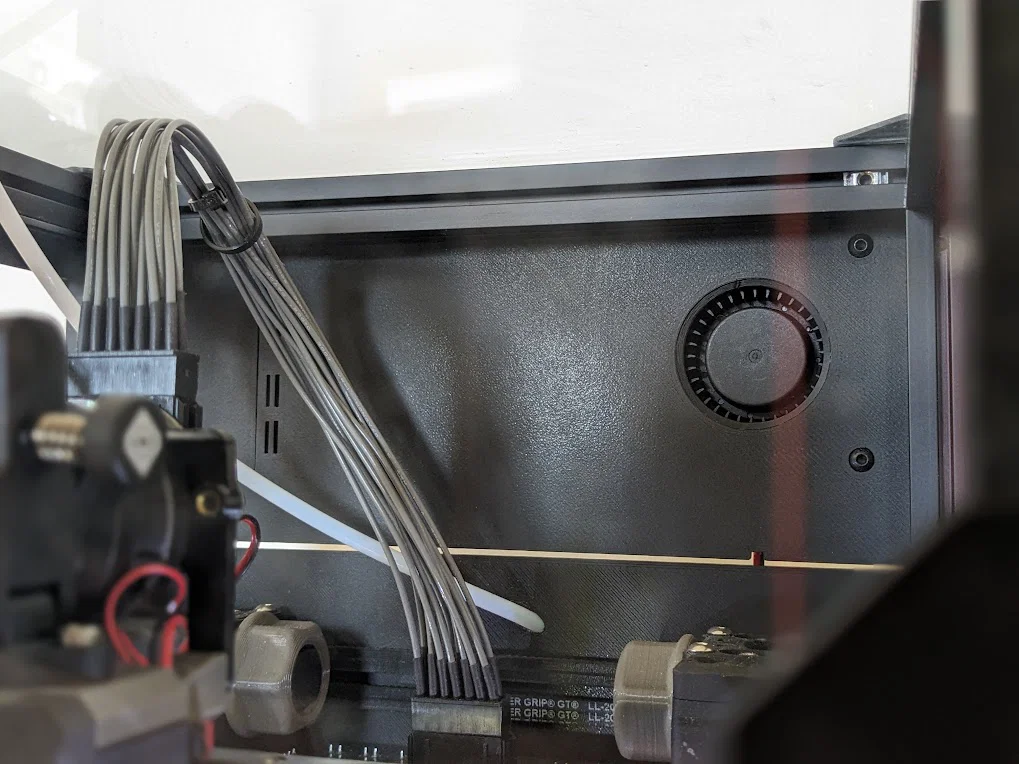

Hệ thống lọc than hoạt tính cho phép chuyển đổi giữa xả ra ngoài và tuần hoàn trong máy. Chỉ cần đổi hướng ống gió vào trong hoặc ra ngoài để bật chế độ tuần hoàn hoặc xả.

Thiết kế này vừa khít hoàn hảo với mod '****'. Nếu phần tophat extension từ 15mm trở lên thì có thể dùng được với các mod khác.

Ghi chú:

  • Đi dây có thể sẽ cần “xoay xở” chút :(

Phần cần có ngoài các chi tiết in:

  • 1x quạt blower 5015 (khuyến nghị loại double-ball bearing)
  • Viên than hoạt tính (Activated carbon pellets) không chứa acid (Acid-free)
  • 3x M3x8mm
  • 3x heat-set Inserts M3x5x4mm
  • 4x nam châm trụ 6x3mm

Các part cần in:
In tổng cộng 6 part: ‘body.stl’, 'Lid.stl', ‘Duct.stl’, ‘Centering_Jig.stl’, ‘Rear_UpperLeft_PanelClip.stl’ và ‘Rear_UpperRight_PanelClip.stl’.

Vui lòng tải 'Rear_UpperLeft_PanelClip.stl' và 'Rear_UpperRight_PanelClip.stl' từ thư mục misc của ‘’.

Chuẩn bị trước khi lắp:
1. Gỡ support khỏi 'Lid.stl'.

2. Tháo nắp trên của quạt và dùng kìm cắt cắt phần nắp dưới thành hình tròn khớp với quạt. (Lưu ý: nhựa có thể bị nứt theo hướng lưỡi kìm; tránh đưa lưỡi kìm hướng vào tâm để không làm hư phần housing của bearing.)

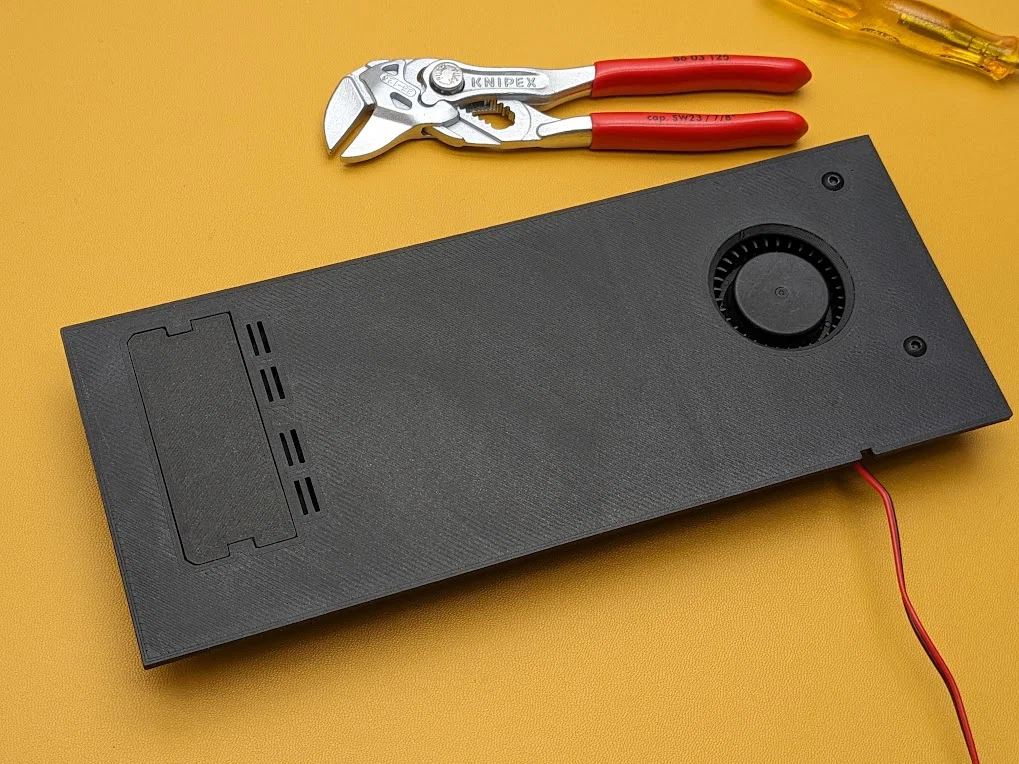

3. Dùng centering jig để dán/cố định quạt vào đúng chính giữa trên nắp (lid).

Lắp ráp:
1. Gắn heat-set Inserts M3x5x4mm vào 3 vị trí.

2. Gắn nam châm 6x3mm vào 4 vị trí. Chú ý cực tính!: phần duct và body sẽ có cực đối nhau. Ví dụ duct là S thì body sẽ là N.

3. Đổ viên than hoạt tính vào 'Body', đậy 'Lid' lại và siết 3 vít M3x8mm.

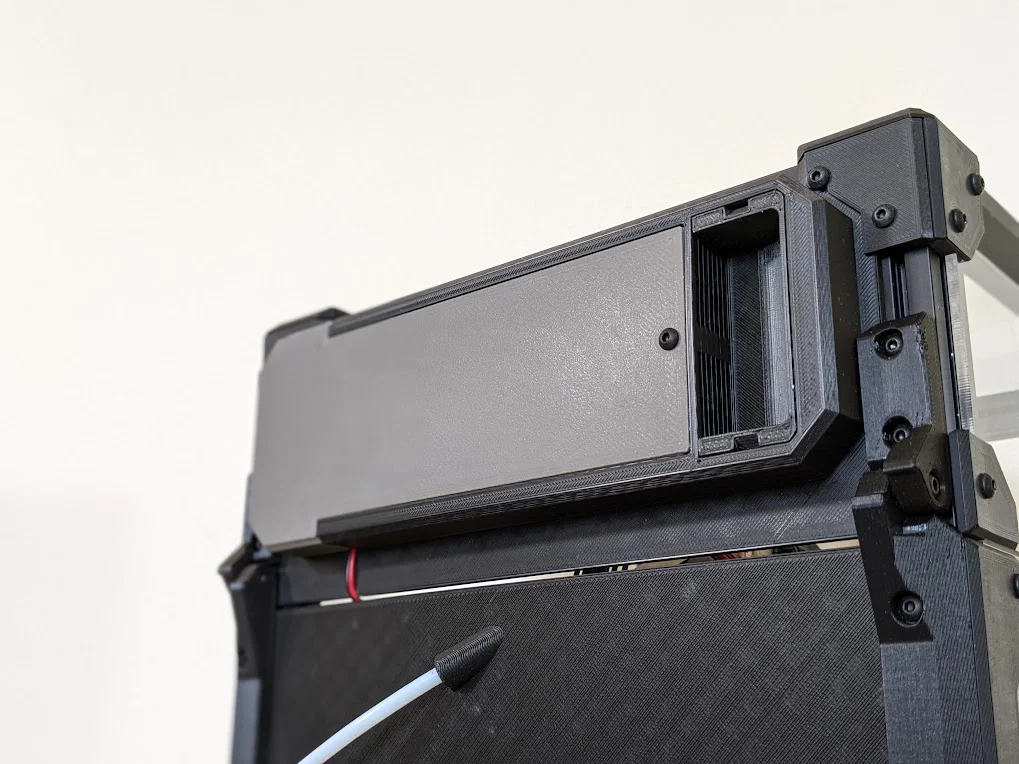

4. Gắn lên phía sau tophat, thay các panel clip bằng 2 chi tiết đã in sẵn 'Rear_UpperLeft_PanelClip.stl' và 'Rear_UpperRight_PanelClip.stl'.
