Ống Hút & Xả QX-Motor 30mm EDF cho FMS Alpha Jet

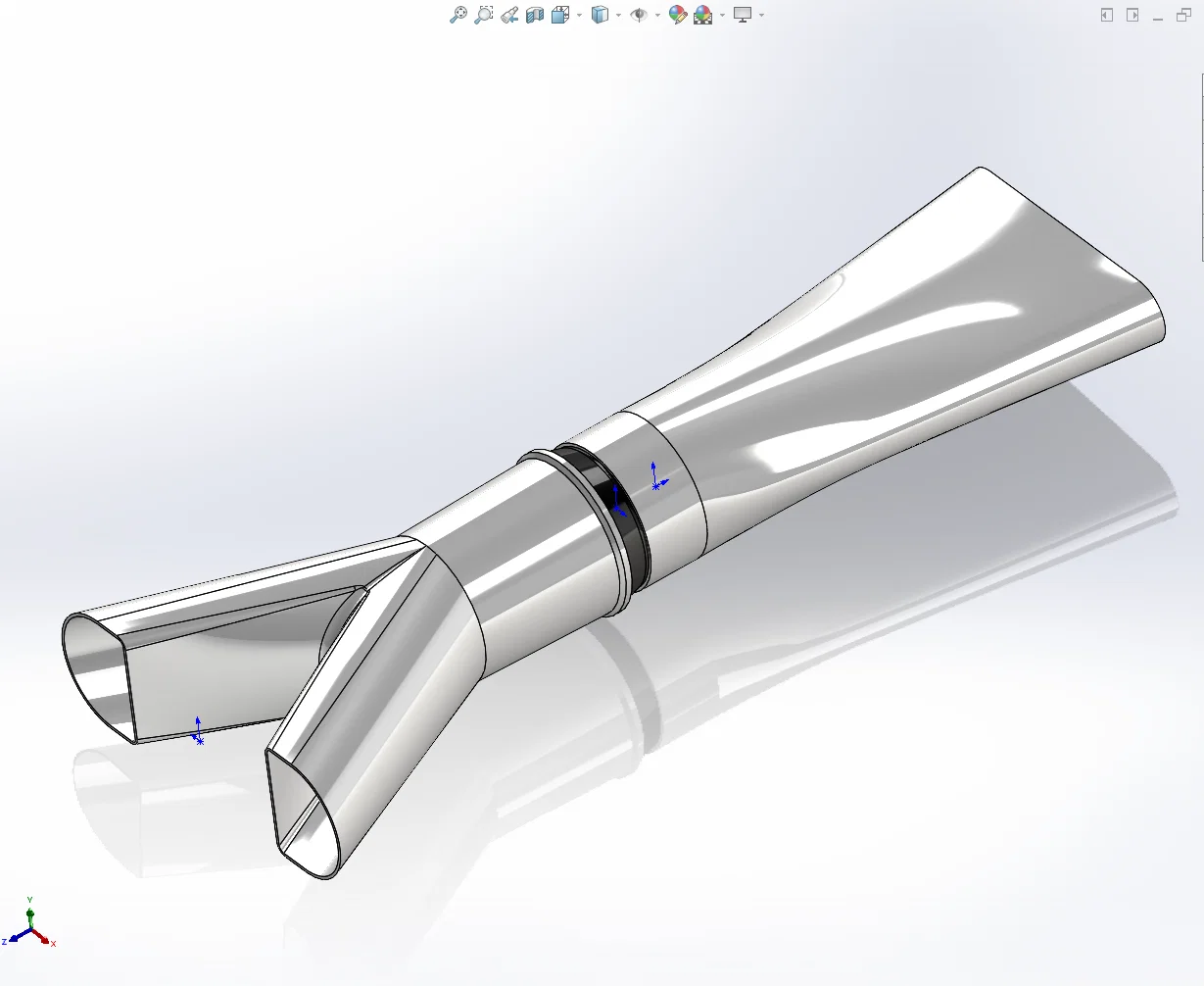

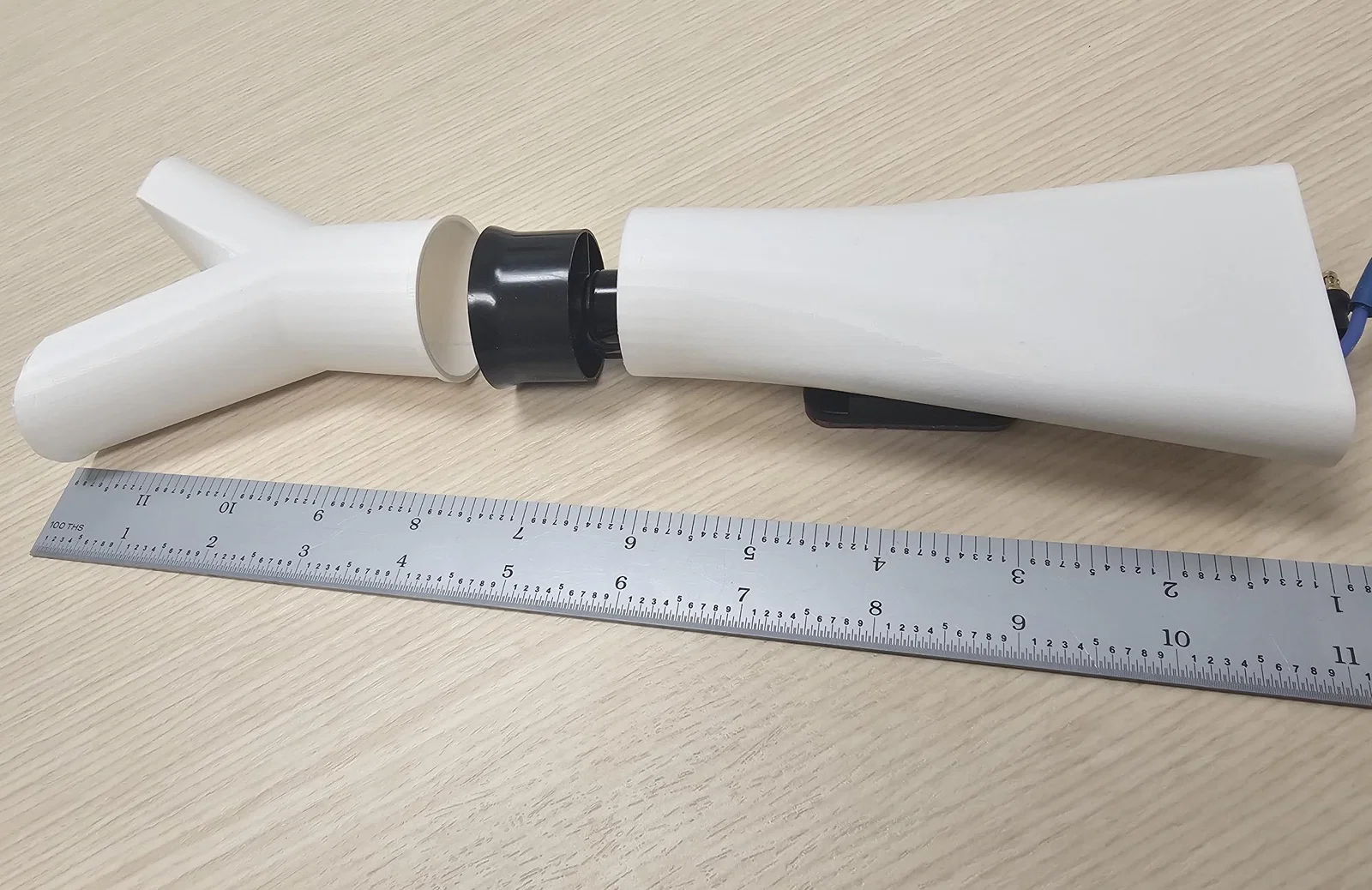

Bộ intake & exhaust duct thiết kế cho QX-Motor 30mm EDF 7000KV dùng để độ RC cho FMS Alpha Jet/Alpha Free Flight. Intake lớn hơn nhẹ so với EDF, exhaust gần bằng. Thông số in: 0.3mm, vase/shell, nhẹ 11–14.5g.
Mô tả

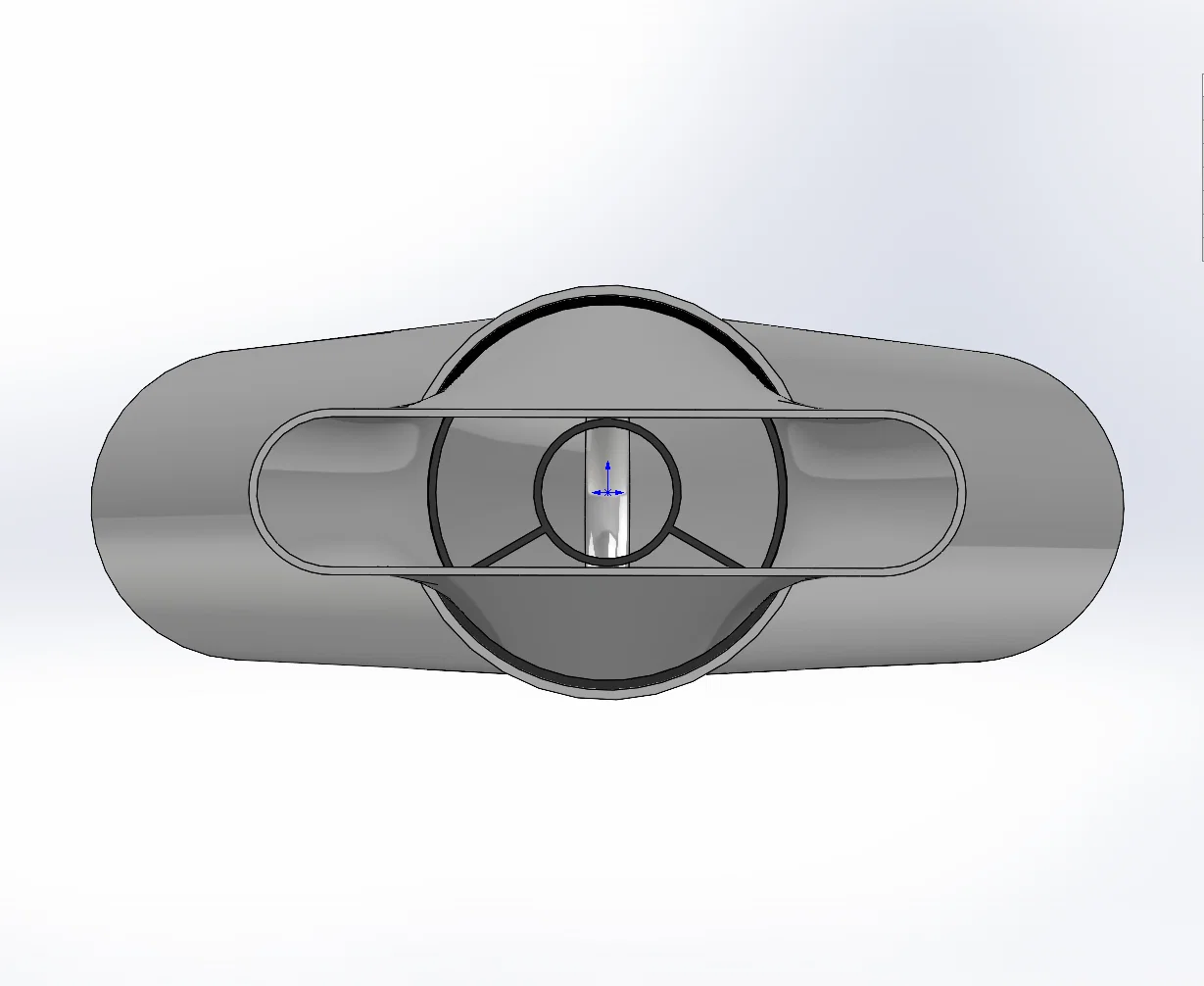

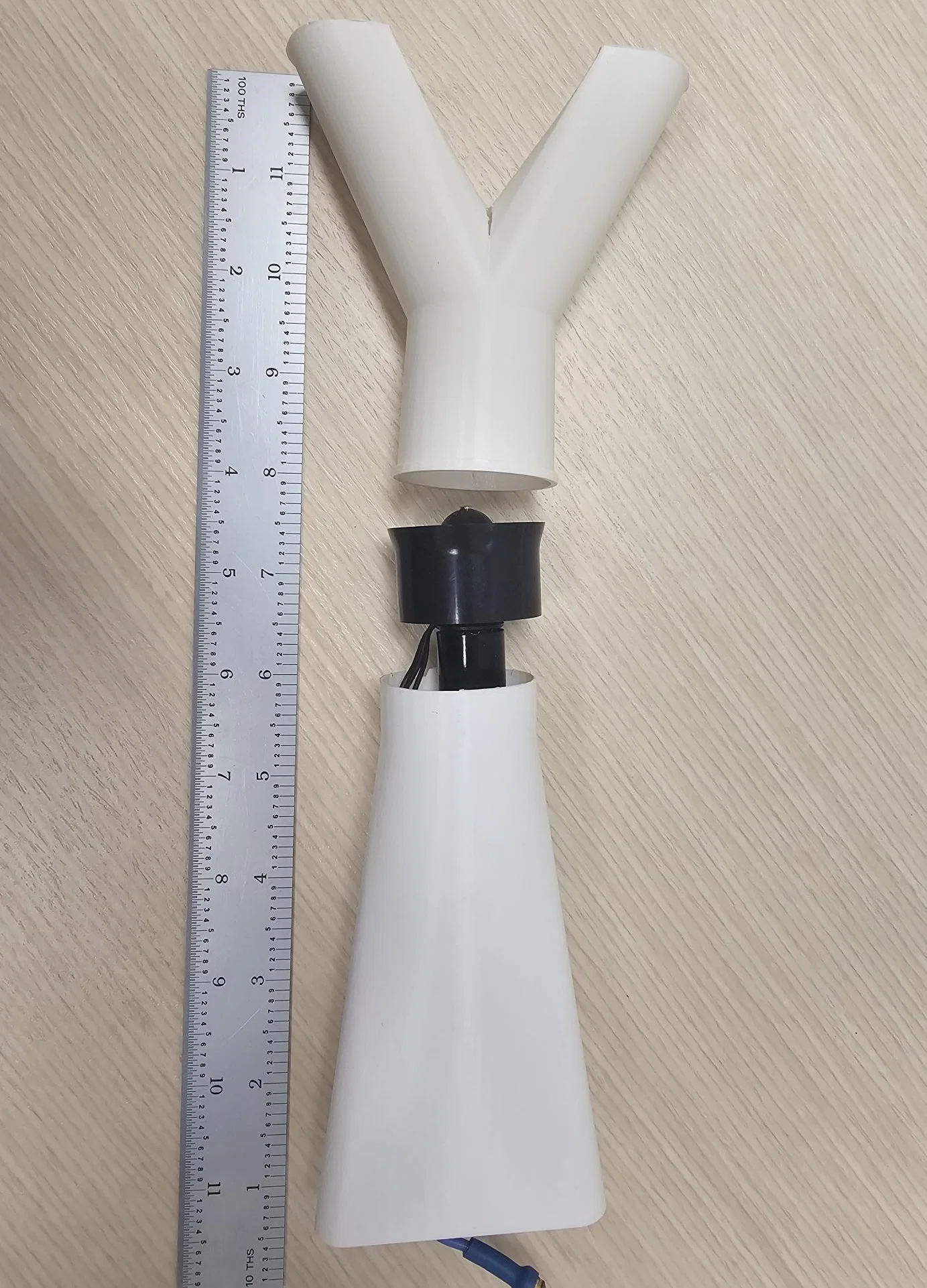

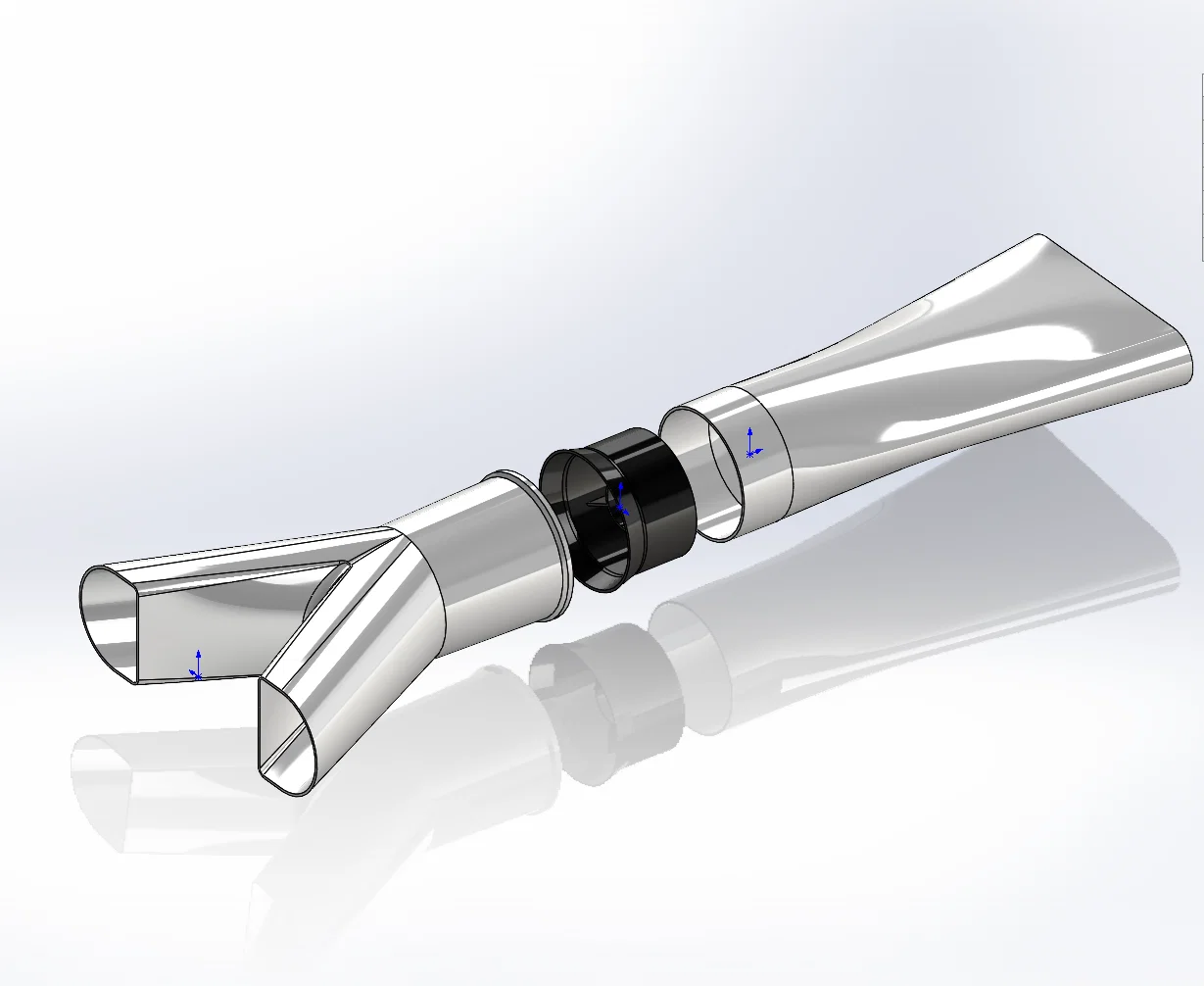

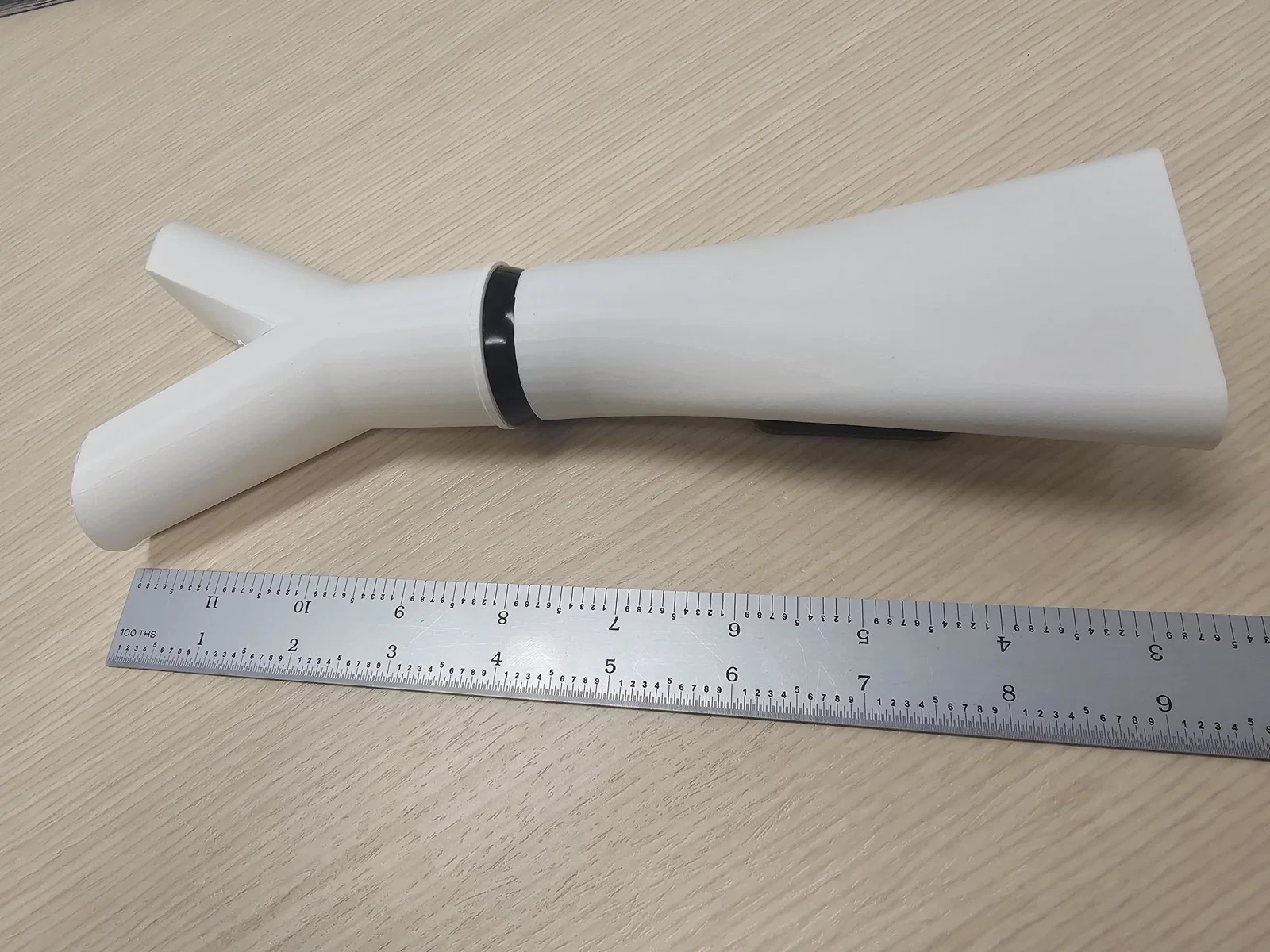

Mình thiết kế bộ này xoay quanh QX-Motor 30mm EDF 7000KV cho mẫu FMS Alpha Free Flight Airplane https://www.horizonhobby.com/product/free-flight-alpha-red-kit-467mm/FMM073RED.html. Diện tích cửa hút (intake) lớn hơn EDF một chút. Diện tích cửa xả (exhaust) gần như tương đương với EDF. Đây là một bản độ RC khá vui. Hiện mình vẫn chưa hoàn thiện dự án. Sắp tới sẽ có thêm hình và cập nhật.

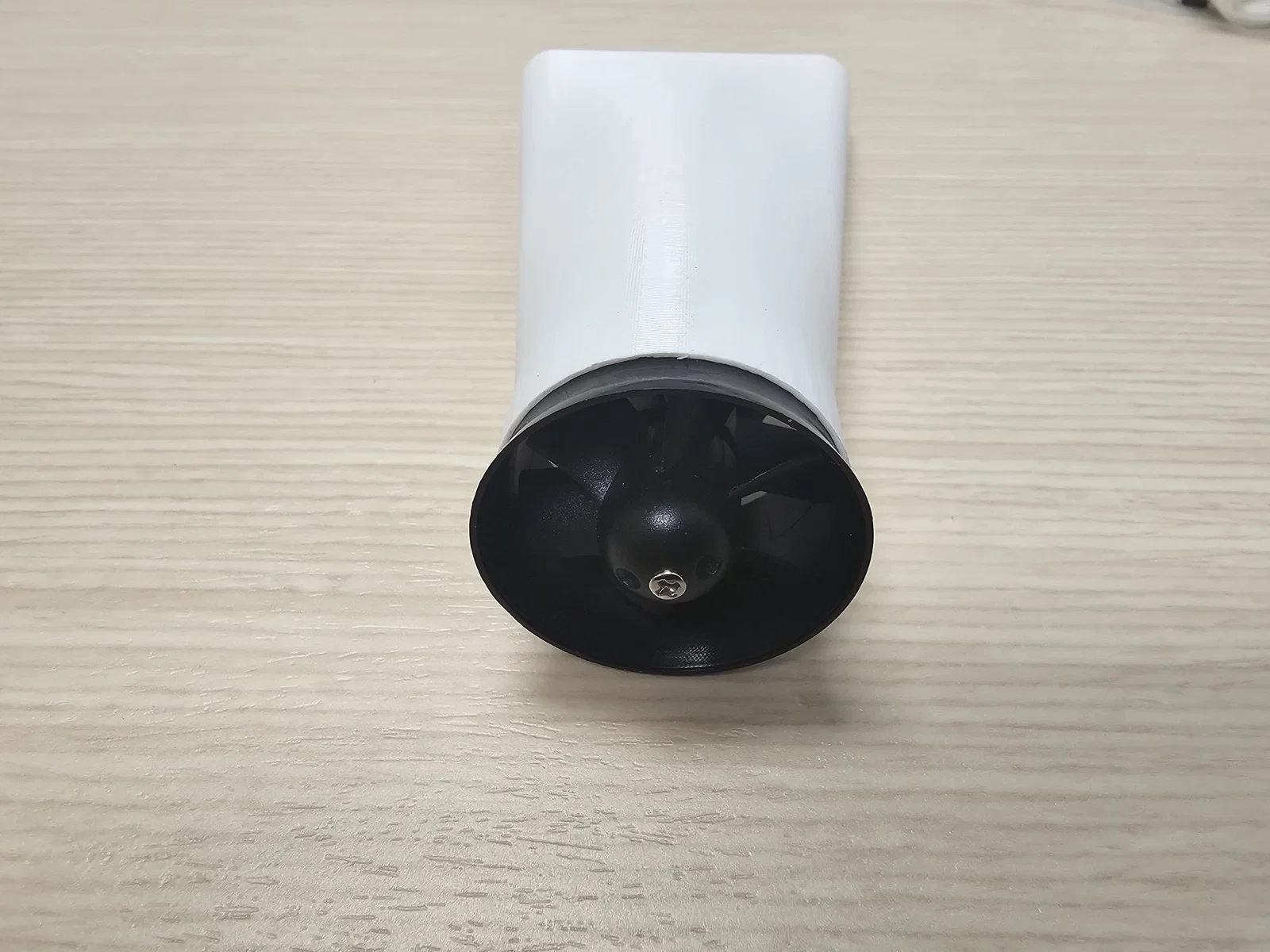

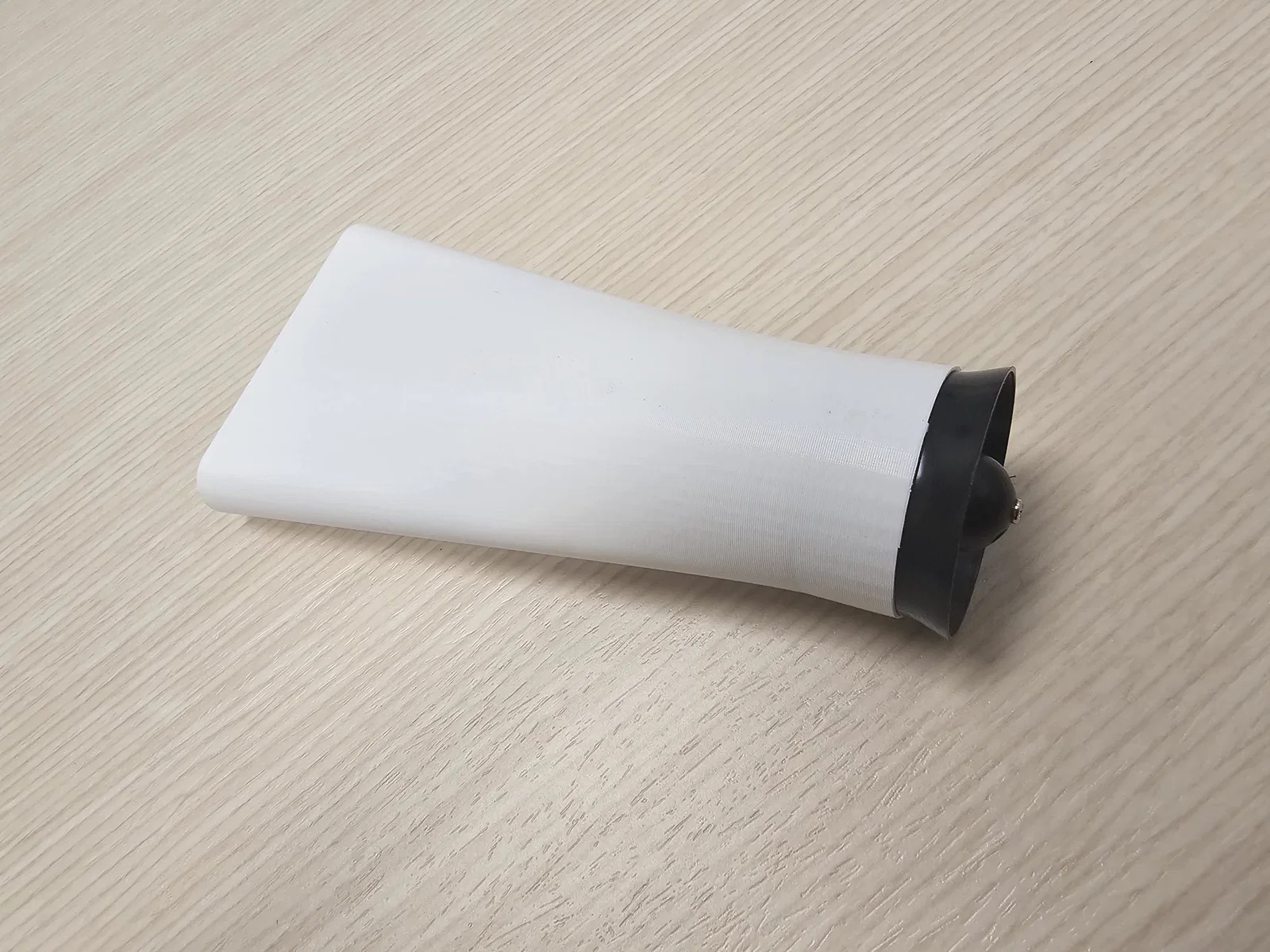

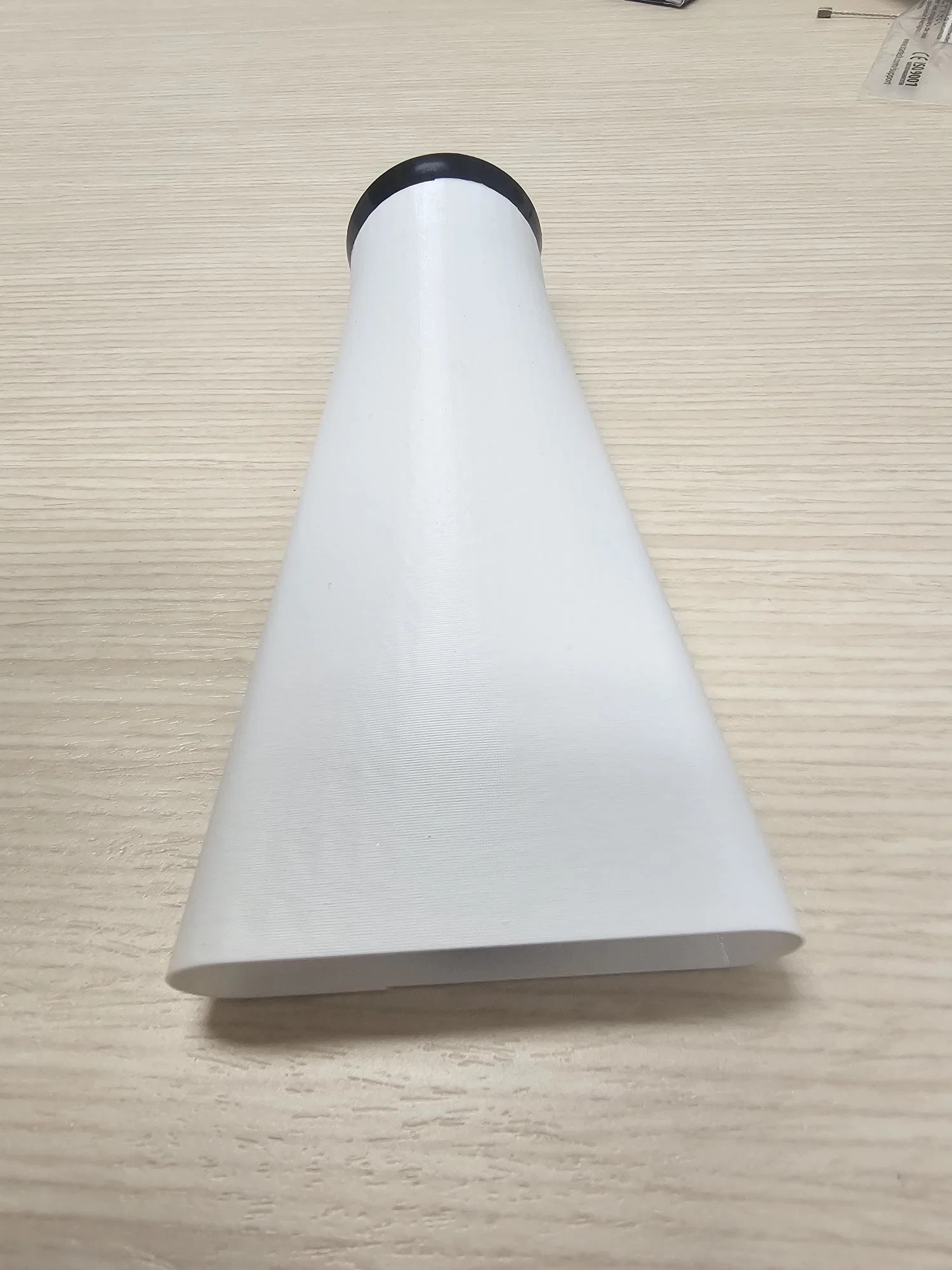

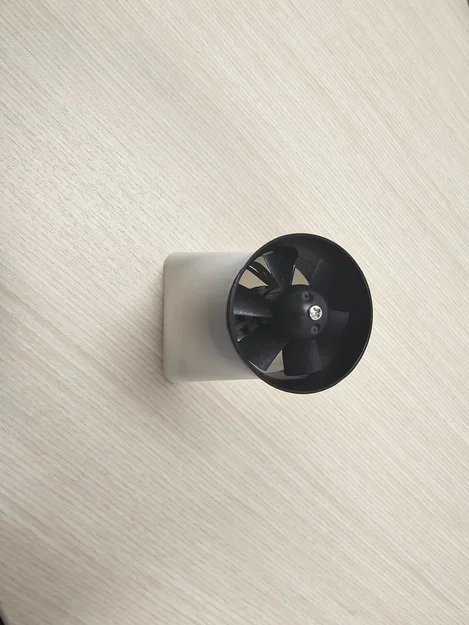

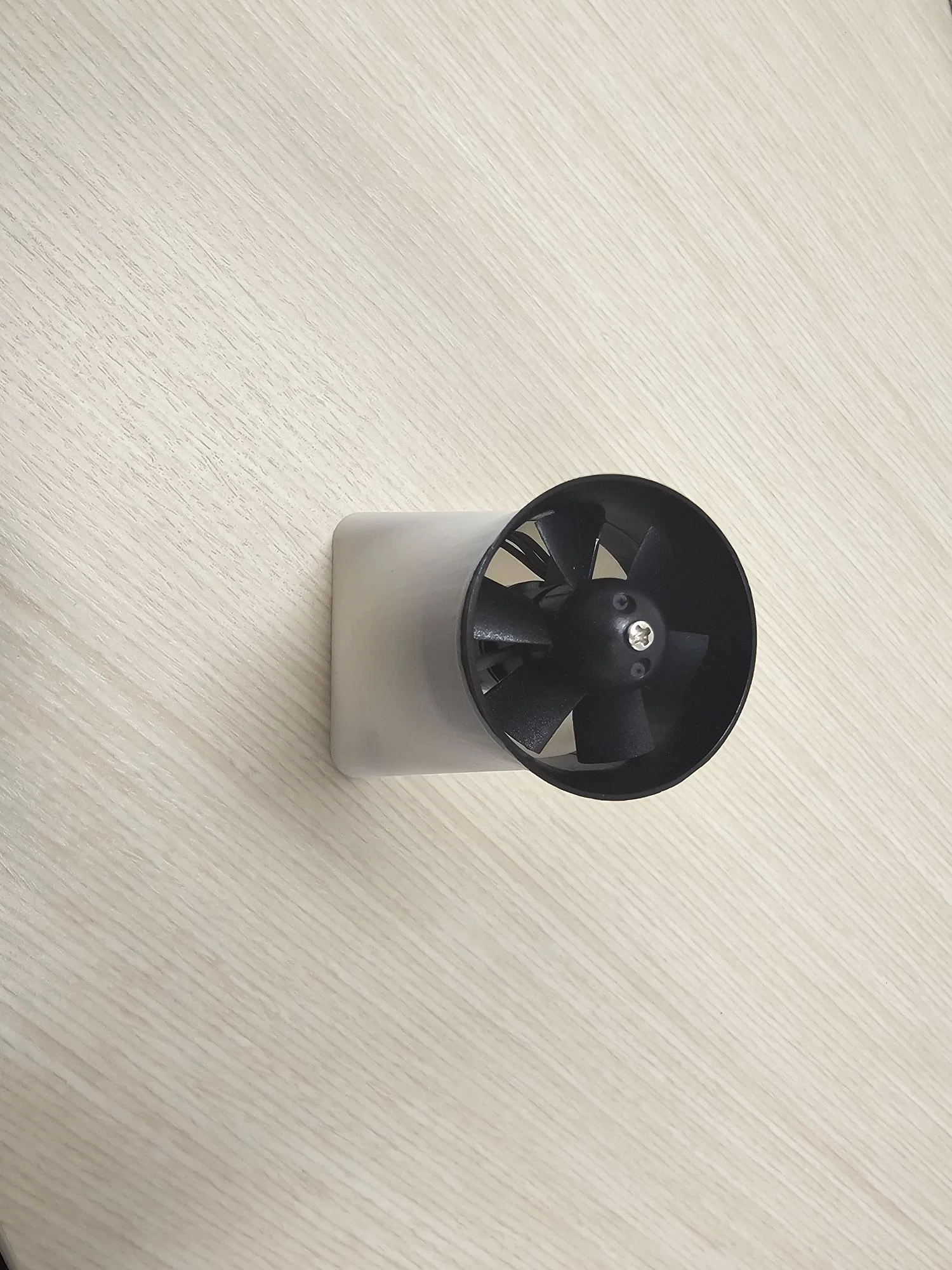

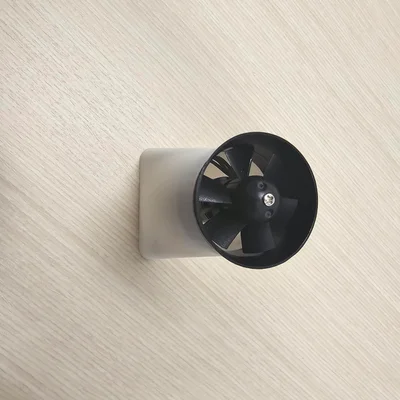

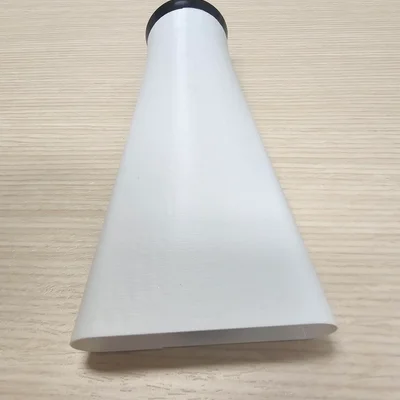

- Ống xả dày 0.3mm, in spiral vase 1 lớp và trượt vừa khít lên phần đuôi của EDF, nặng 11g.

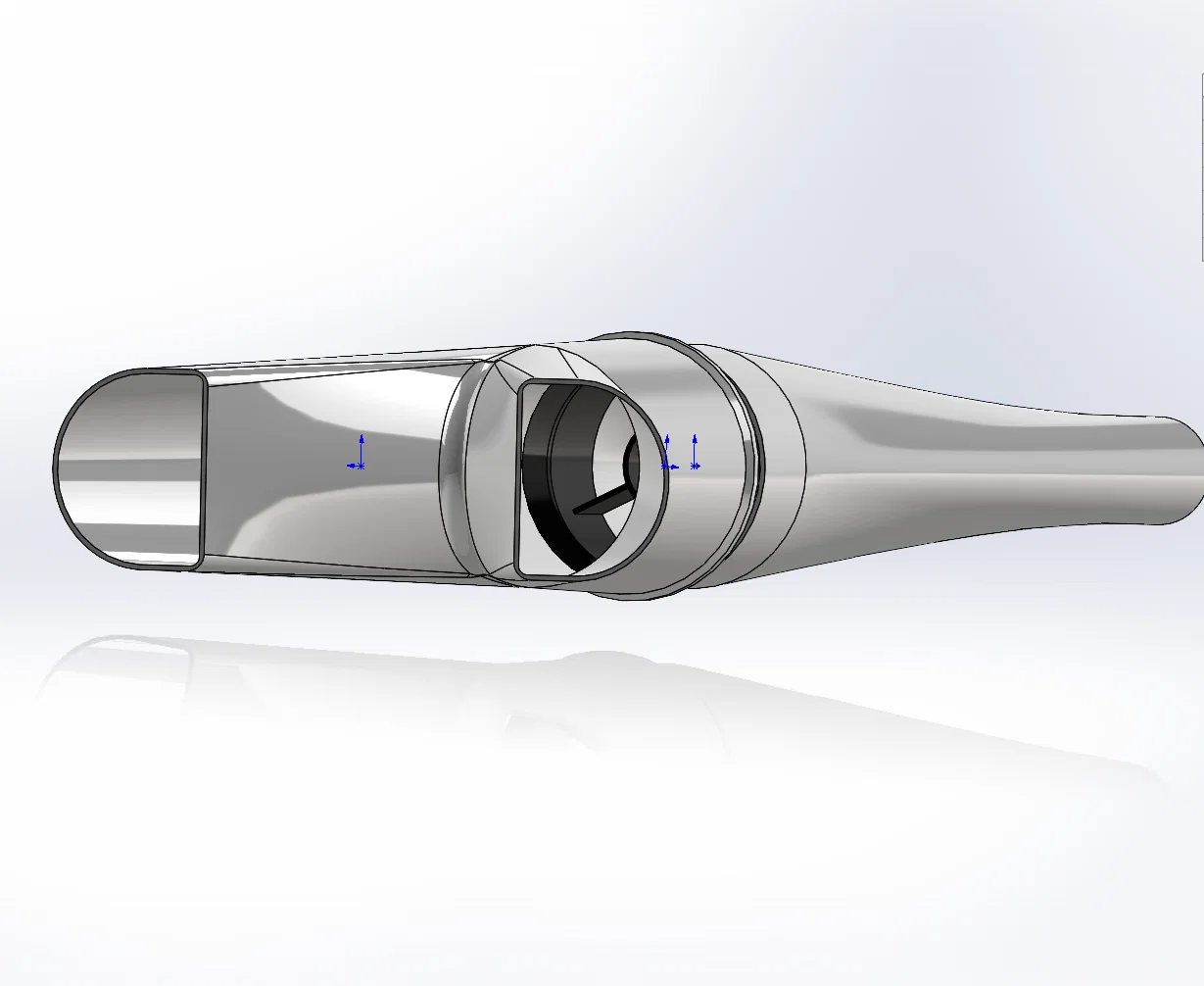

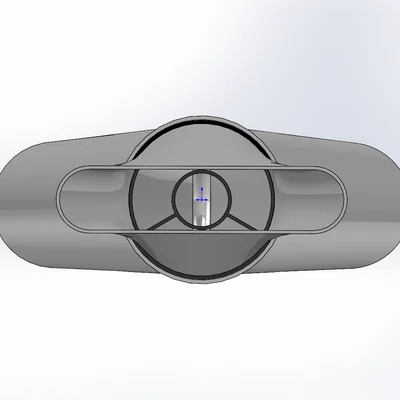

- Ống hút dày 0.3mm, in 2 lớp vỏ (two shell layers) và 0% infill, chỉ dùng support trên build plate, nặng 14.5g

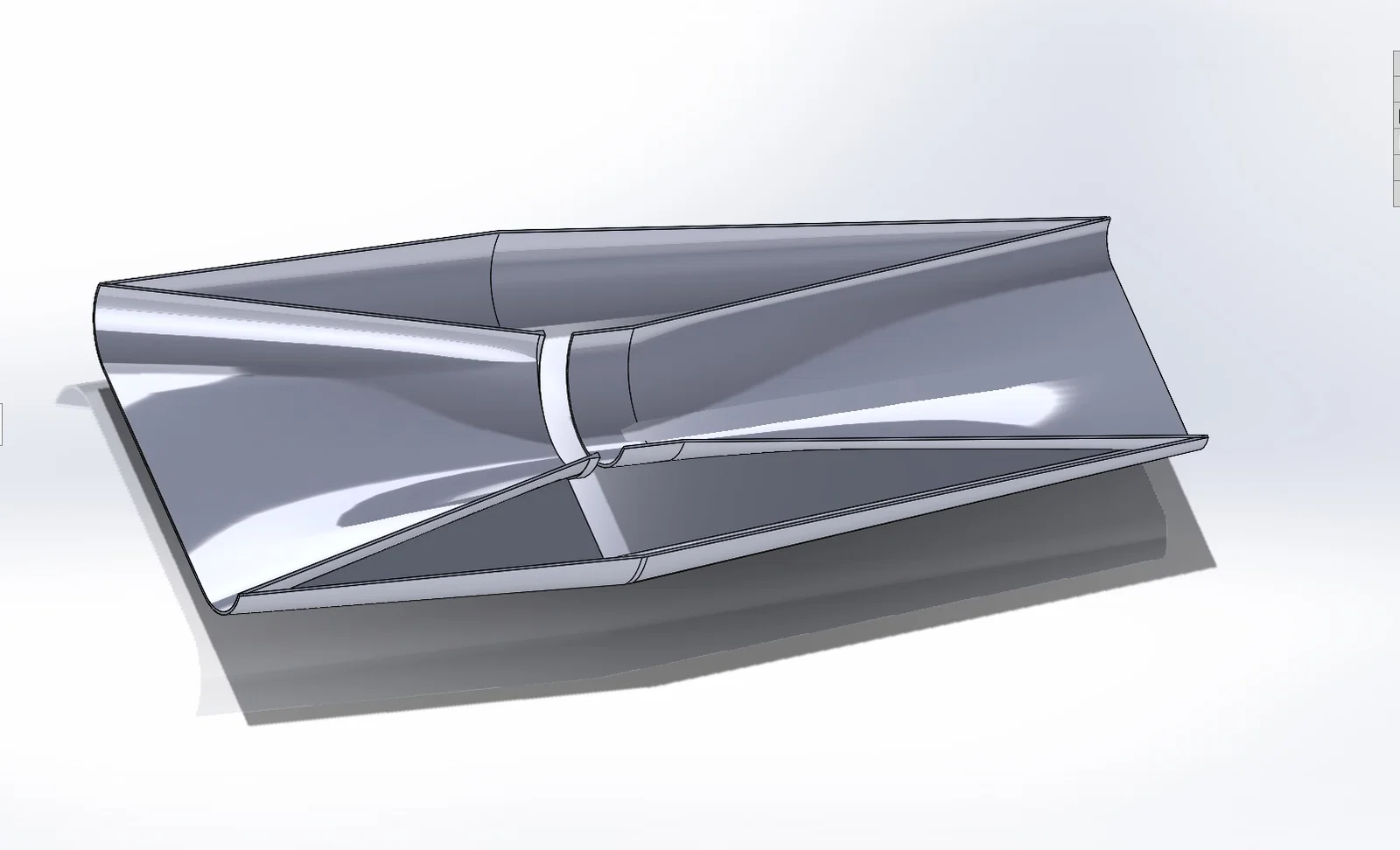

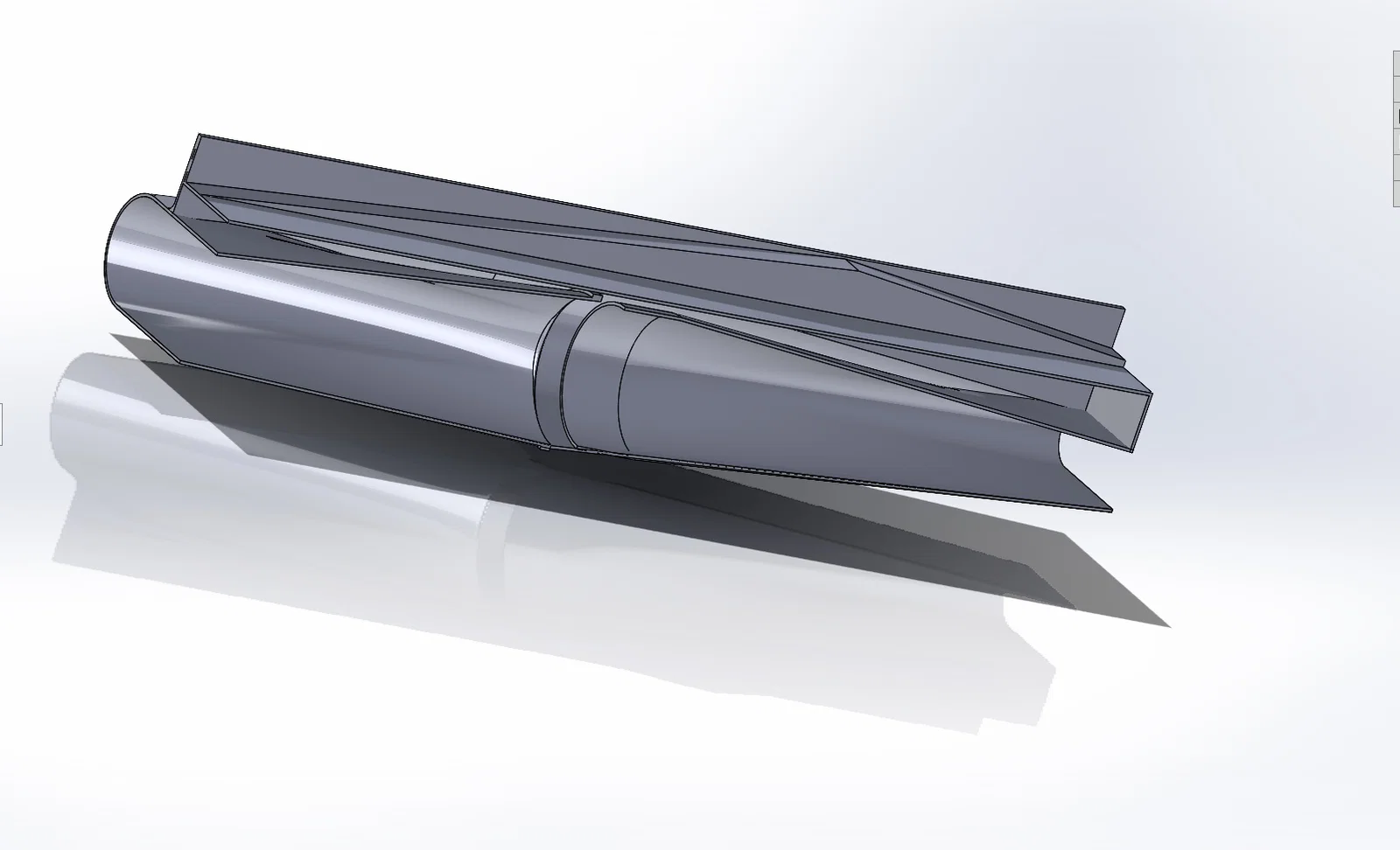

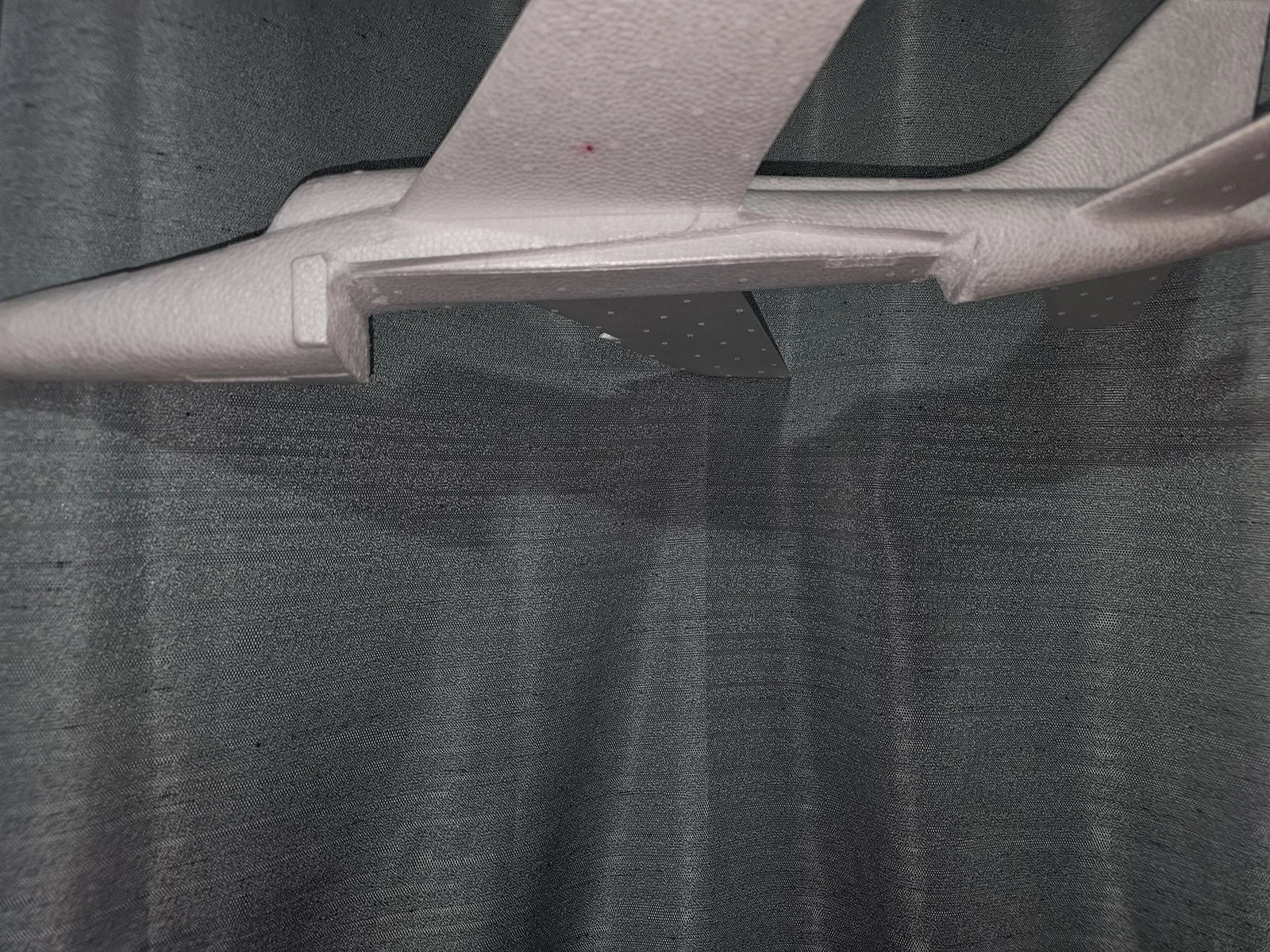

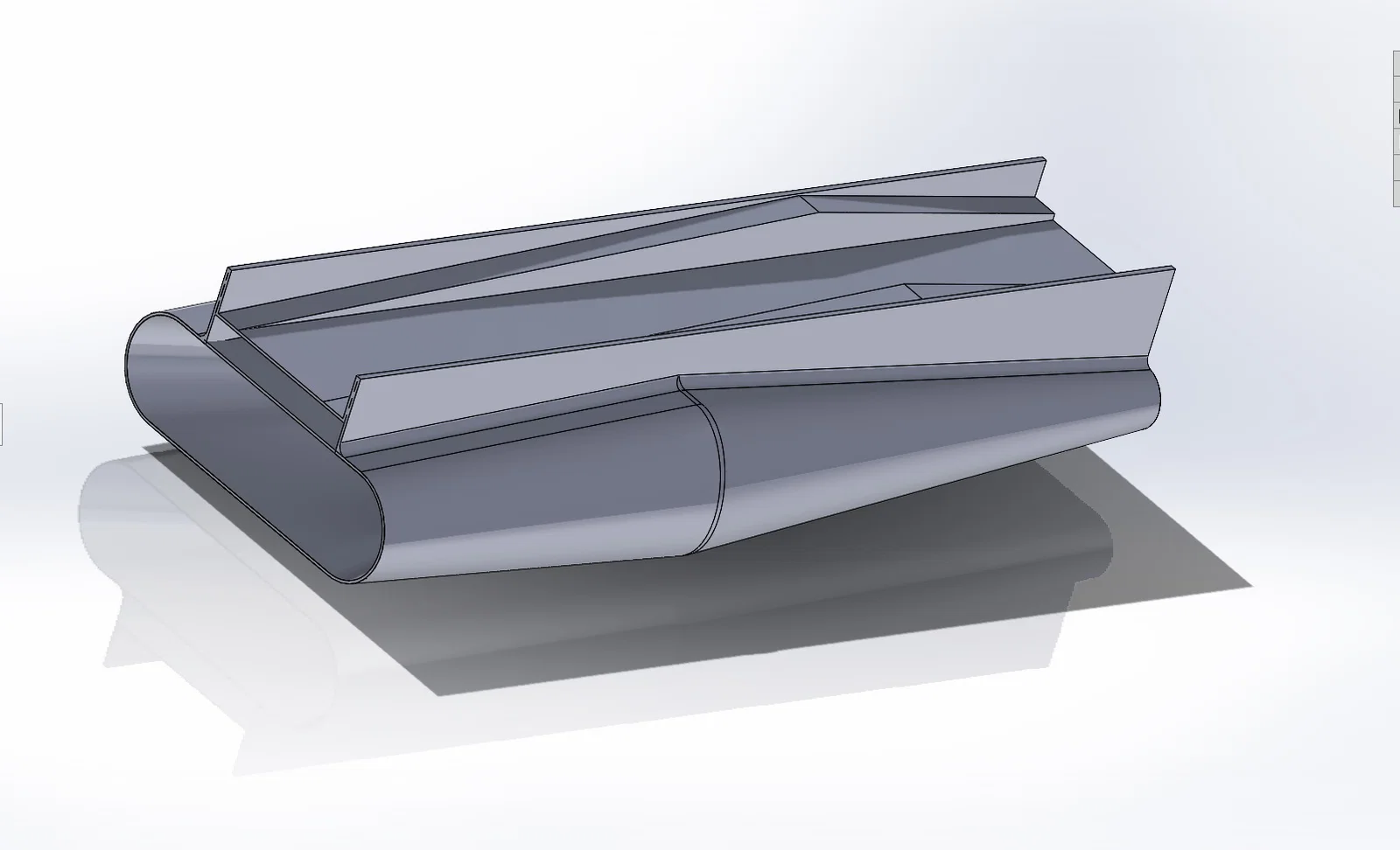

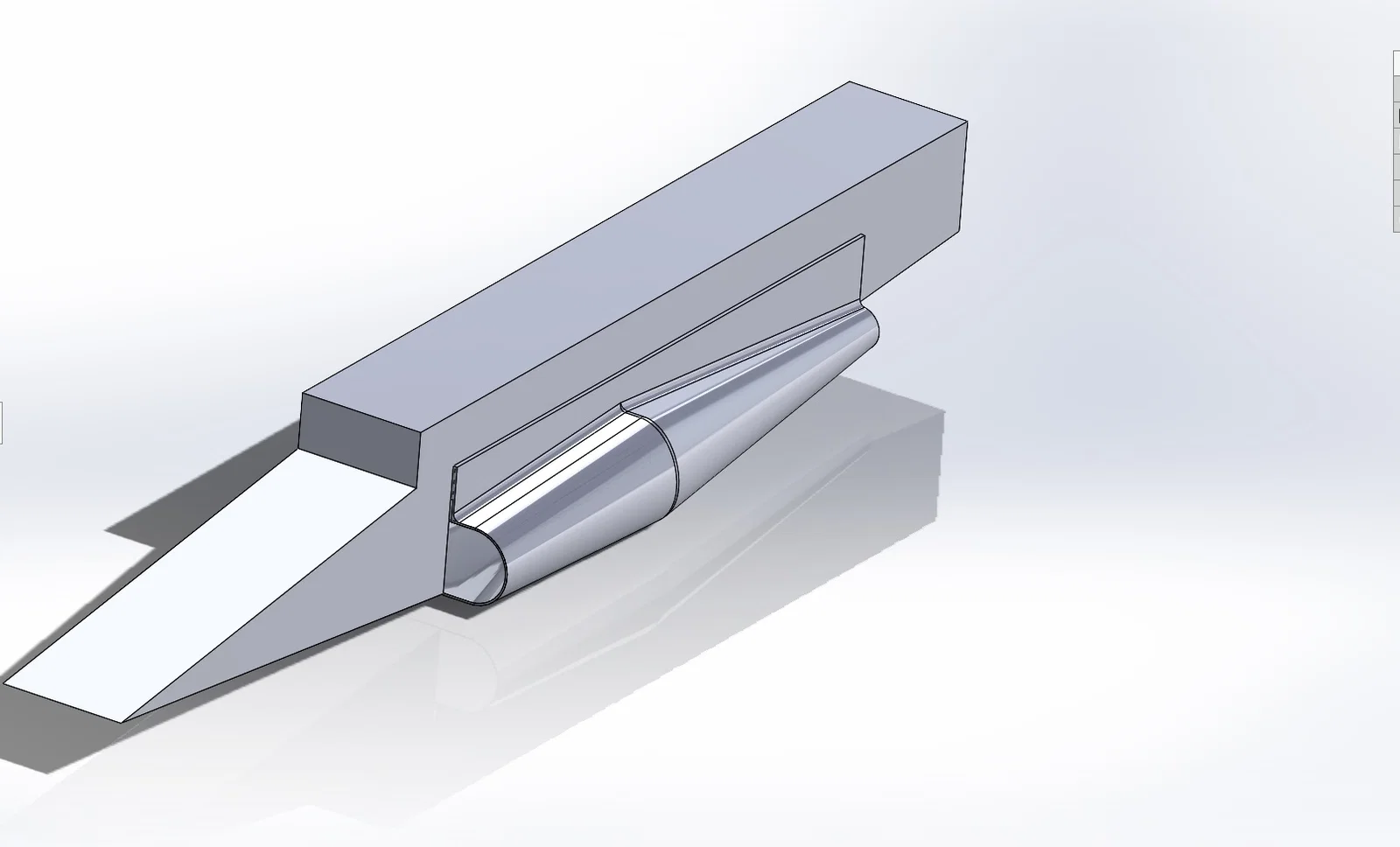

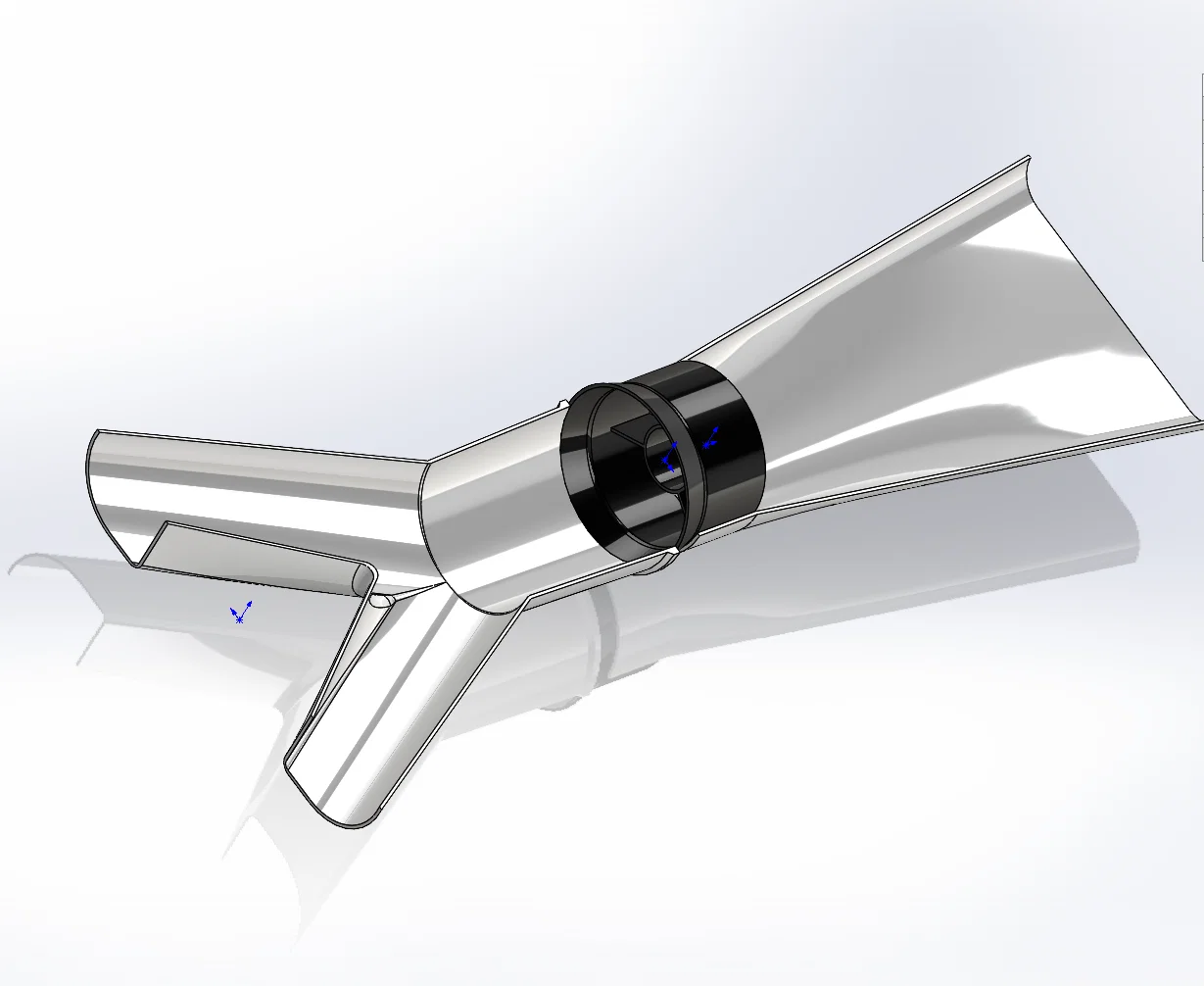

Hiện mình đang làm một phiên bản dùng pre-foamed LW-PLA, có hệ ducting nằm bên trong một đoạn fuselage custom để thay phần foam mà bạn có thể tháo ra ở mặt dưới cánh, ngay đường keo (glue seam) sẵn có. Phần này có thể chứa hầu hết linh kiện điện tử và là một khối một mảnh dễ dán (single glue-on piece) khi electronics đã được lắp sẵn. Thiết kế sẽ gồm hai nửa dán lại với nhau. Mình cũng đang tăng diện tích intake nữa. Có hình “sneak peak” trong ảnh.
