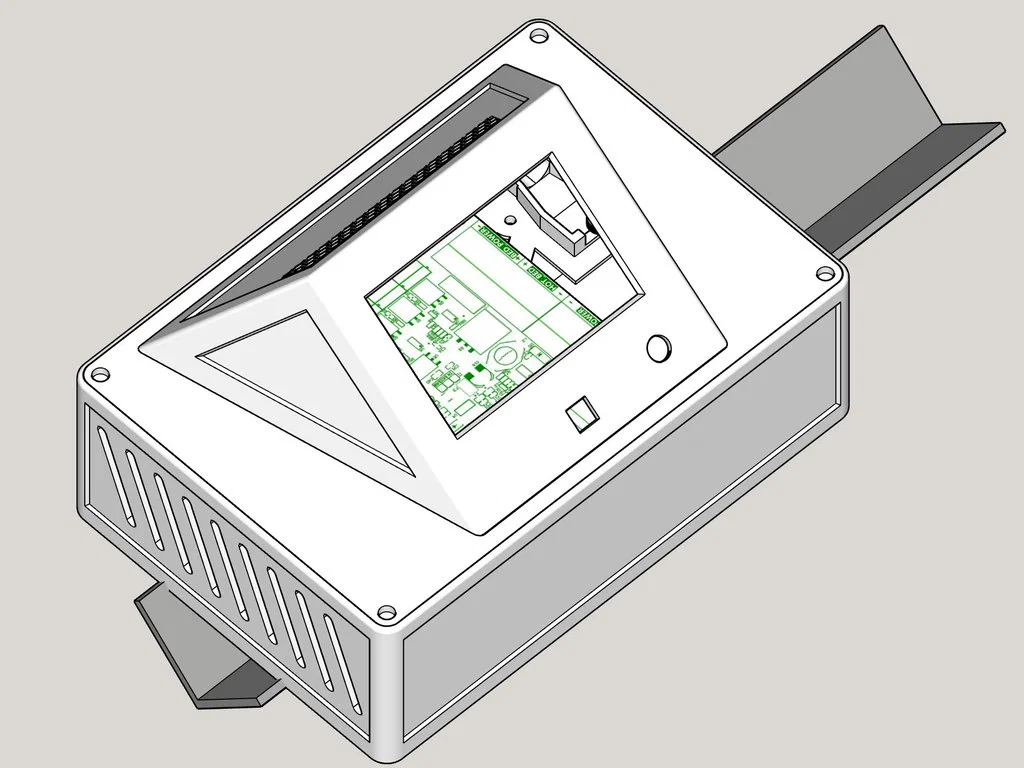

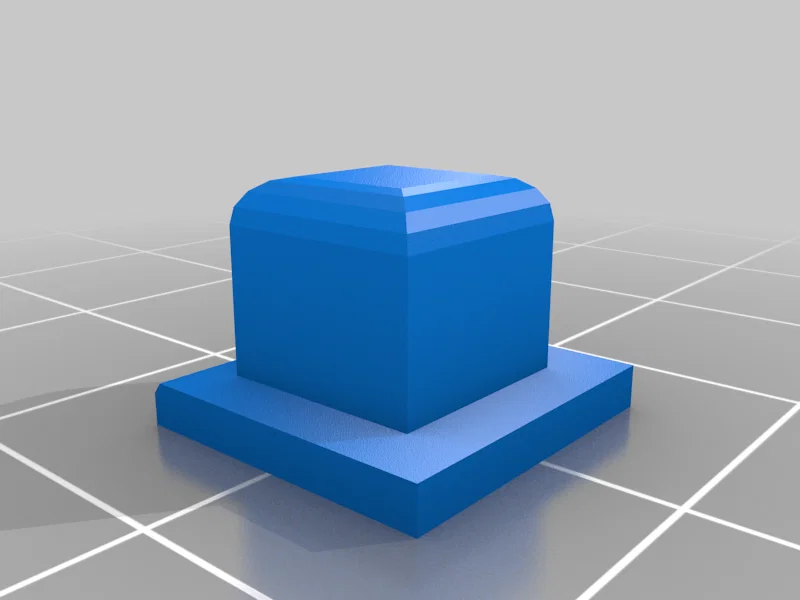

Vỏ SKR Pro v1.2 & TFT E3 v3.0 (remix) (threaded inserts)

Đây là bản remix của SKR Pro v1.2 and TFT35 E3 v3.0 Case của gamble604 (December 07, 2020).

Trích một phần từ mẫu gốc:

Vỏ 3 phần cho SKR Pro v1.2 kèm màn hình TFT35 dùng để chạy Primo MPCNC.

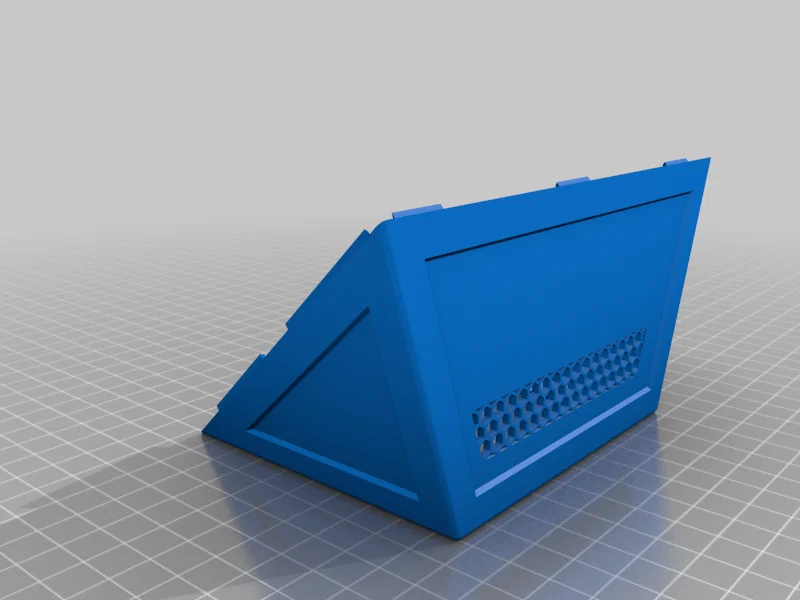

In phần Sloped Top với mặt có màn hình úp xuống mặt bàn in.

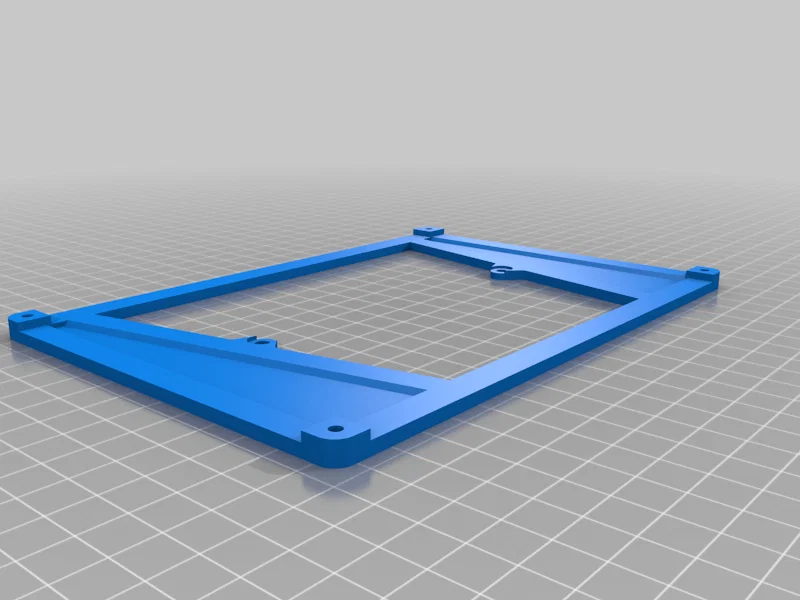

In phần Lid với mặt đáy hướng lên trên.
Không cần supports.

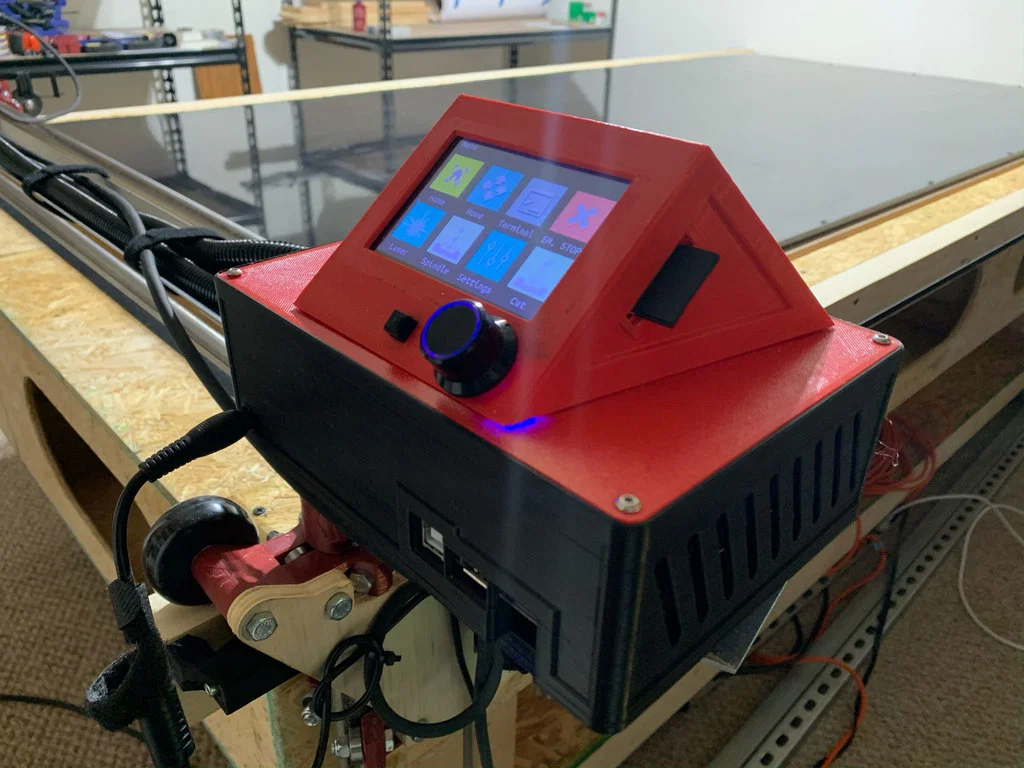

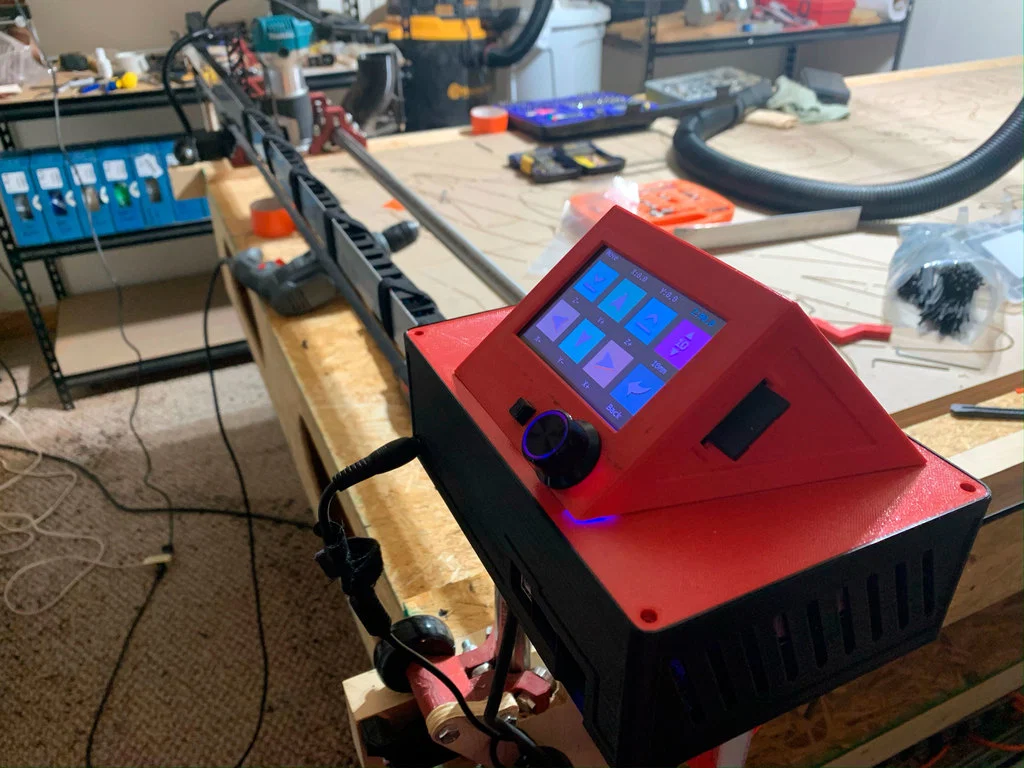

Mình xin bổ sung: ngoài Primo MPCNC, nó cũng có thể dùng cho LowRider v2 MPCNC, là cái mình đang dùng.

Link trang liên quan trên website chính của V1 Engineering: https://docs.v1engineering.com/electronics/skrpro/

Link nhật ký build LowRider v2 của mình trên forum V1 Engineering: https://forum.v1engineering.com/t/doug-joseph-design8studio-full-sheet-lowrider-2-build-on-a-budget/29568/17

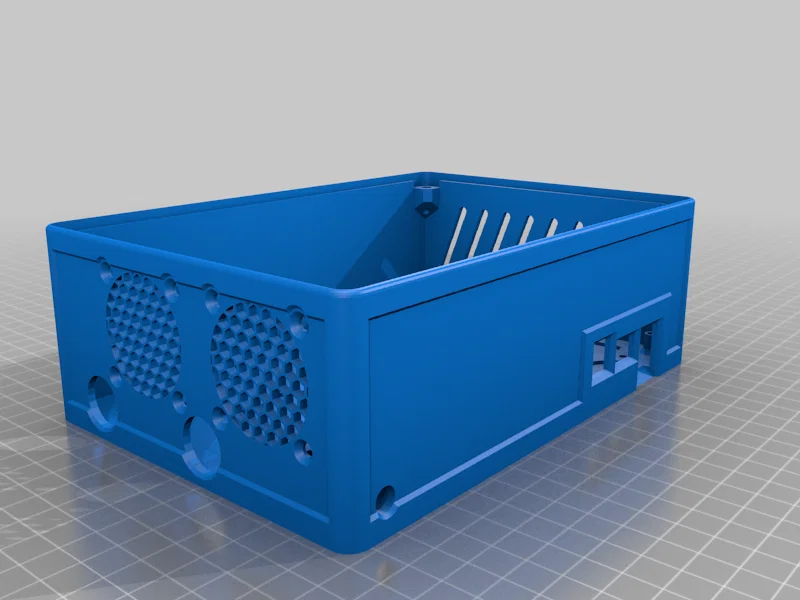

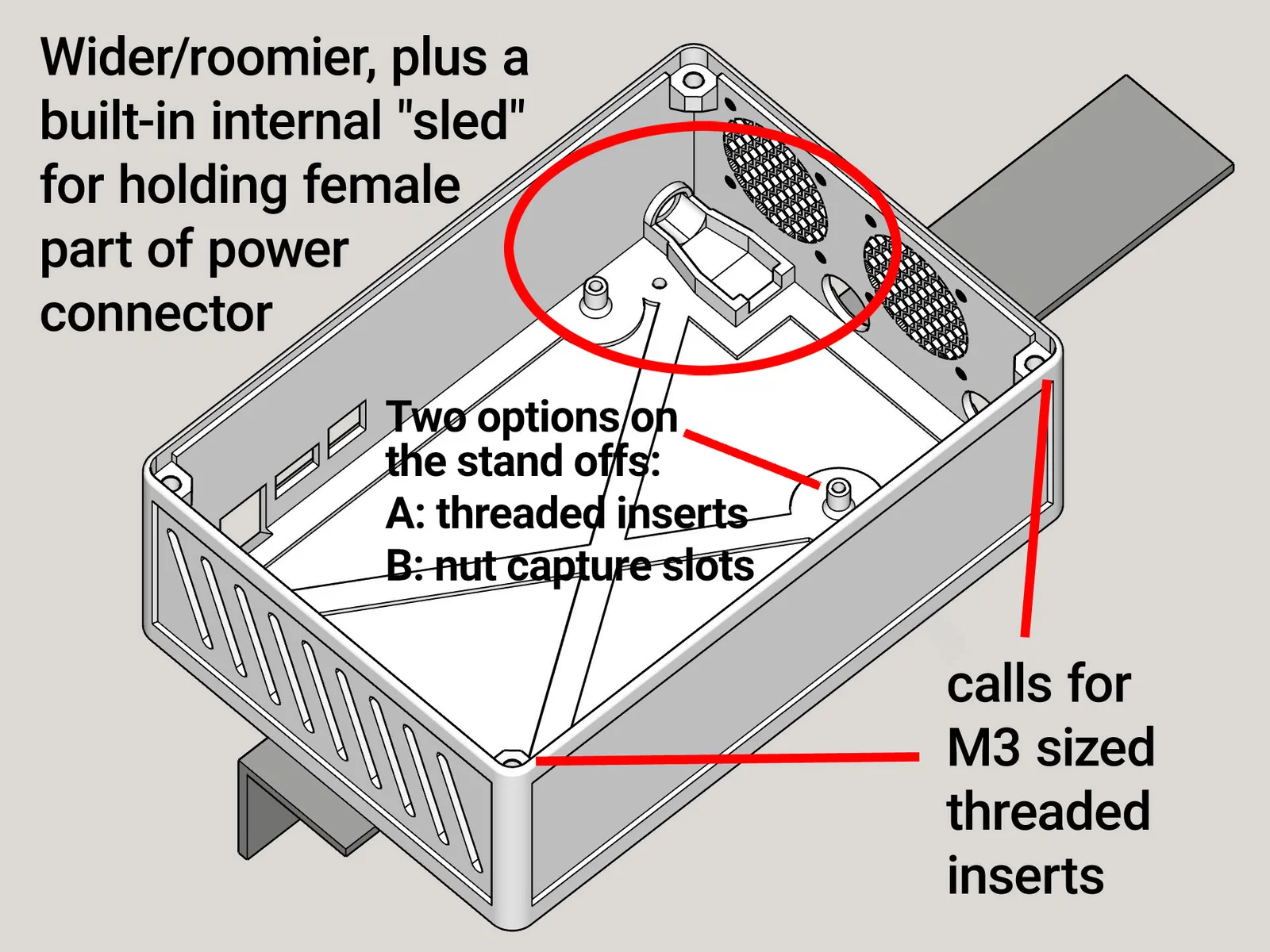

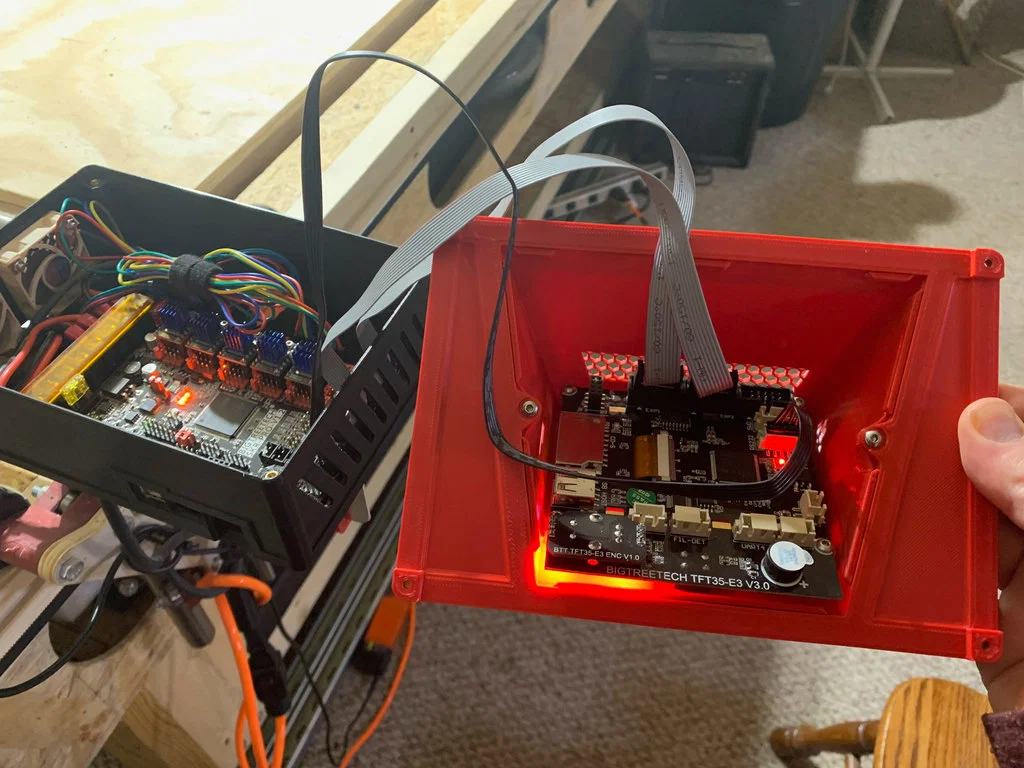

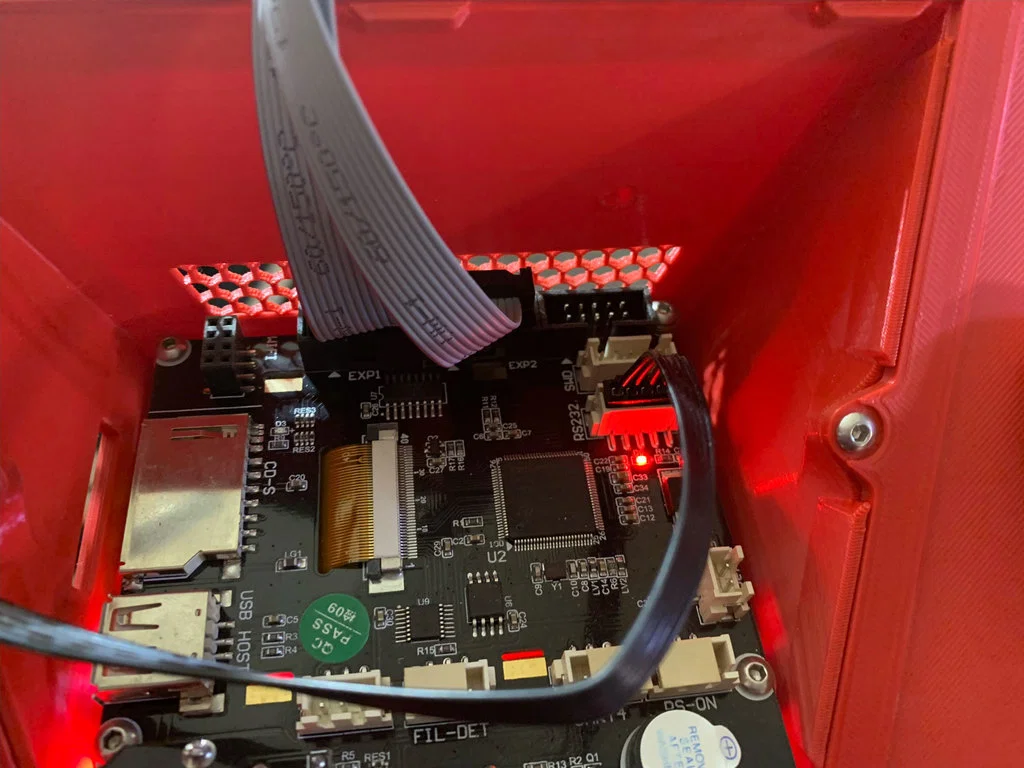

Mình chỉnh lại để phiên bản này rộng và thoáng hơn, làm thêm một “sled” bên trong để giữ phần cái (female) của đầu nối nguồn, và dời vị trí quạt làm mát, với mục tiêu cải thiện airflow cho cả TFT lẫn main board.

Các khác biệt khác gồm:

• Khác với bản gốc (yêu cầu “DB25 connectors (for stepper motors)” và “DB15 connectors (for end-stops and probe)”), thiết kế của mình chỉ chừa lỗ để luồn dây hoặc ống luồn dây nhựa (plastic wire conduit) vào.
• Bản remix này dùng M3 threaded inserts. Với kiểu ứng dụng như vầy (tháo/lắp nắp nhiều lần) mình thích ren đồng (brass) bền hơn là chỉ bắt trực tiếp vào nhựa PLA.

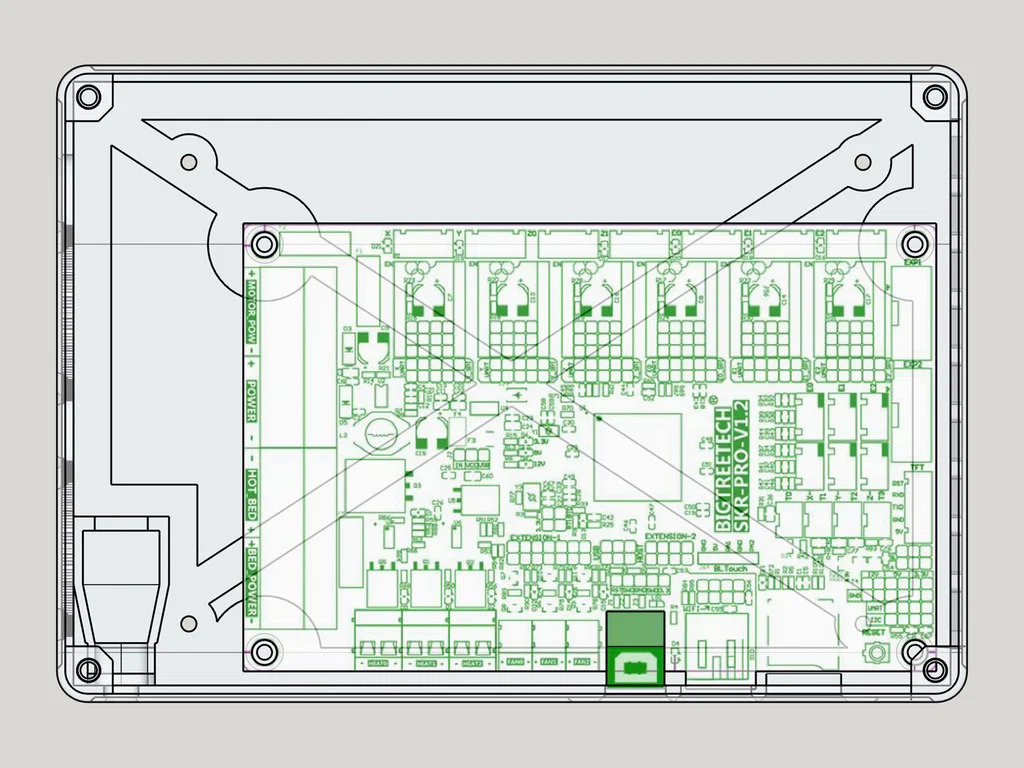

• LƯU Ý: Khi bắt PCB lên các stand-off, hiện có 2 lựa chọn:

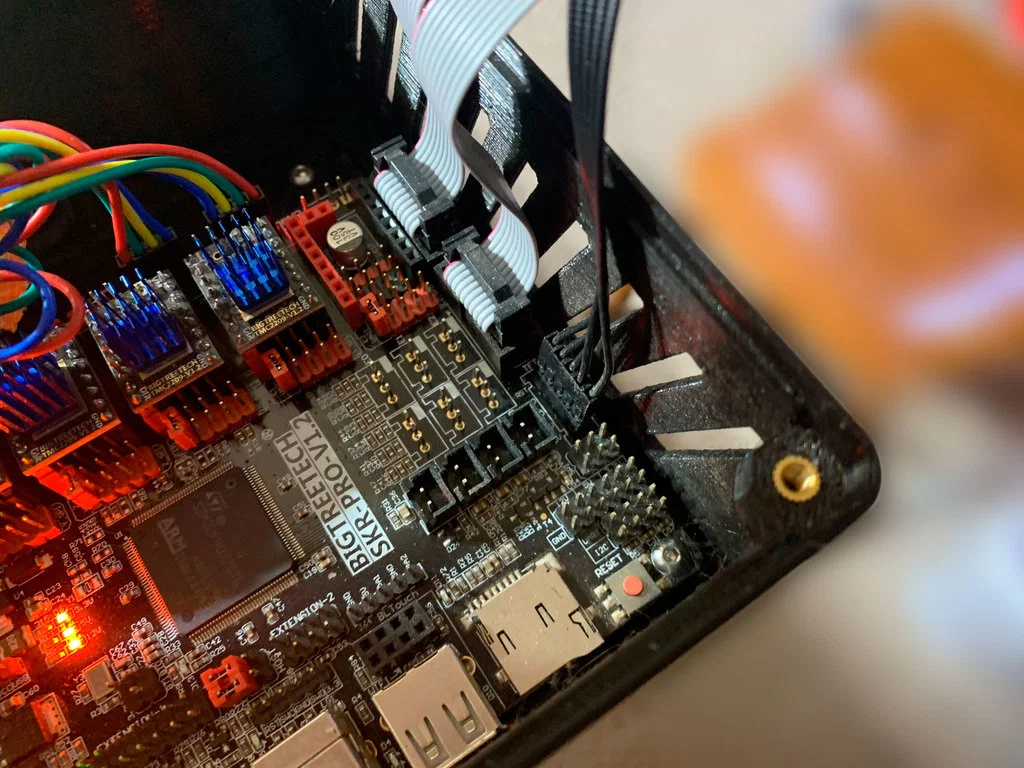

  • "Case Bottom - Box - REMIX ver 1-A.stl" dùng M3 threaded brass inserts.
  • "Case Bottom - Box - REMIX ver 1-B.stl" dùng đai ốc M3 đặt vào các khe giữ (capture slots) ở đáy. Có một lớp hy sinh dày 1 layer ở chỗ chuyển tiếp từ khe giữ đai ốc sang lỗ vít. Có thể rọc bỏ bằng dao/rũa hoặc mũi khoan, hoặc hơ xuyên qua bằng đầu mỏ hàn.

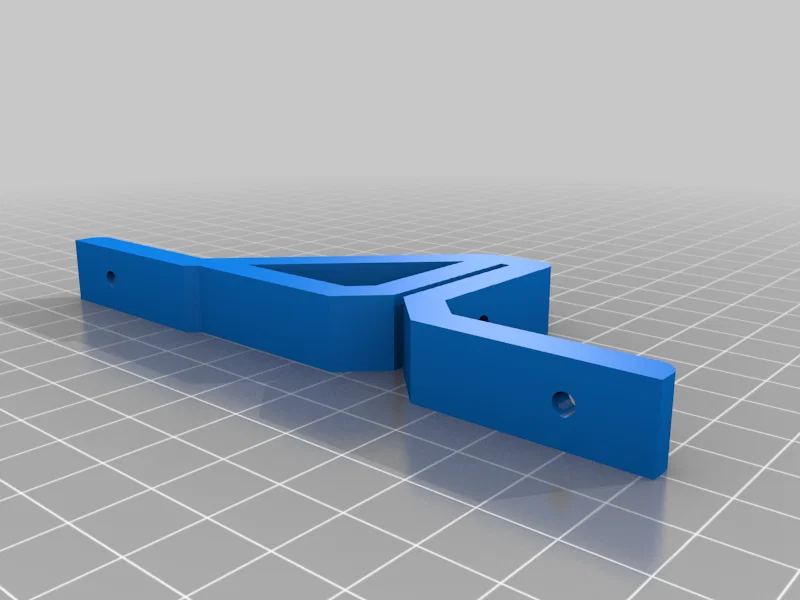

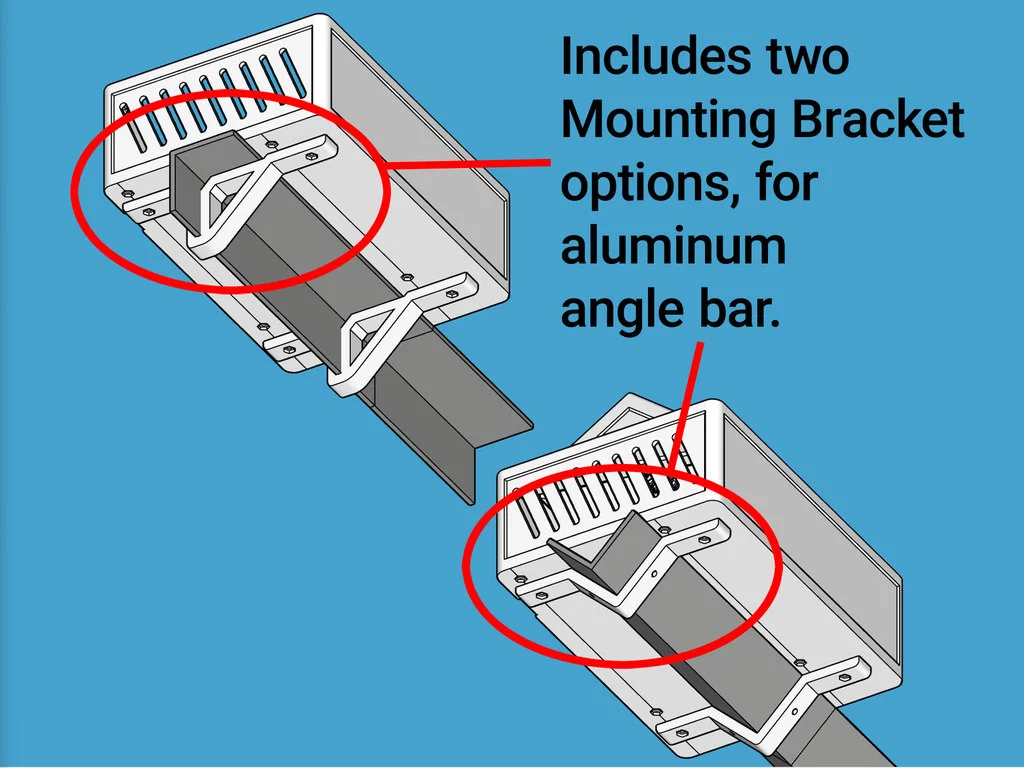

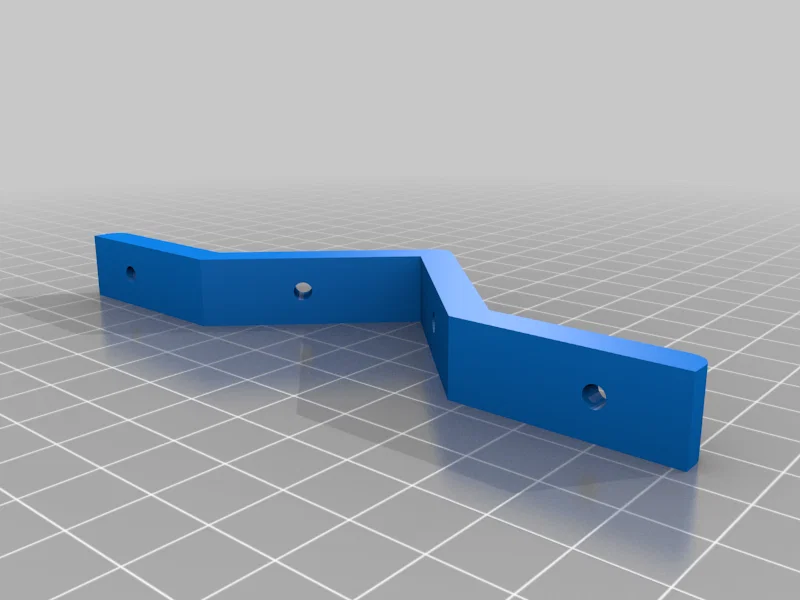

• Ngoài ra, mình đính kèm 2 tùy chọn Mounting Bracket để gắn với thanh nhôm góc (aluminum angle bar) (dùng vít và đai ốc M3).

Giống bản gốc, mẫu này in không cần supports. (Nếu bạn cần hỏi về print settings, vui lòng xem mẫu gốc.)

Nếu bạn có câu hỏi, cứ để lại ở phần bình luận, mình sẽ cố gắng trả lời.
