Hệ Mounting RACK IT 1000KG (RACK IT 1000KG Mounting System)

Thiết kế của mình để gắn vào hệ kệ Bunnings RACK IT 1000KG. Mình thấy cũng có vài người làm kiểu này rồi nhưng cái nào cũng có nhược điểm riêng.

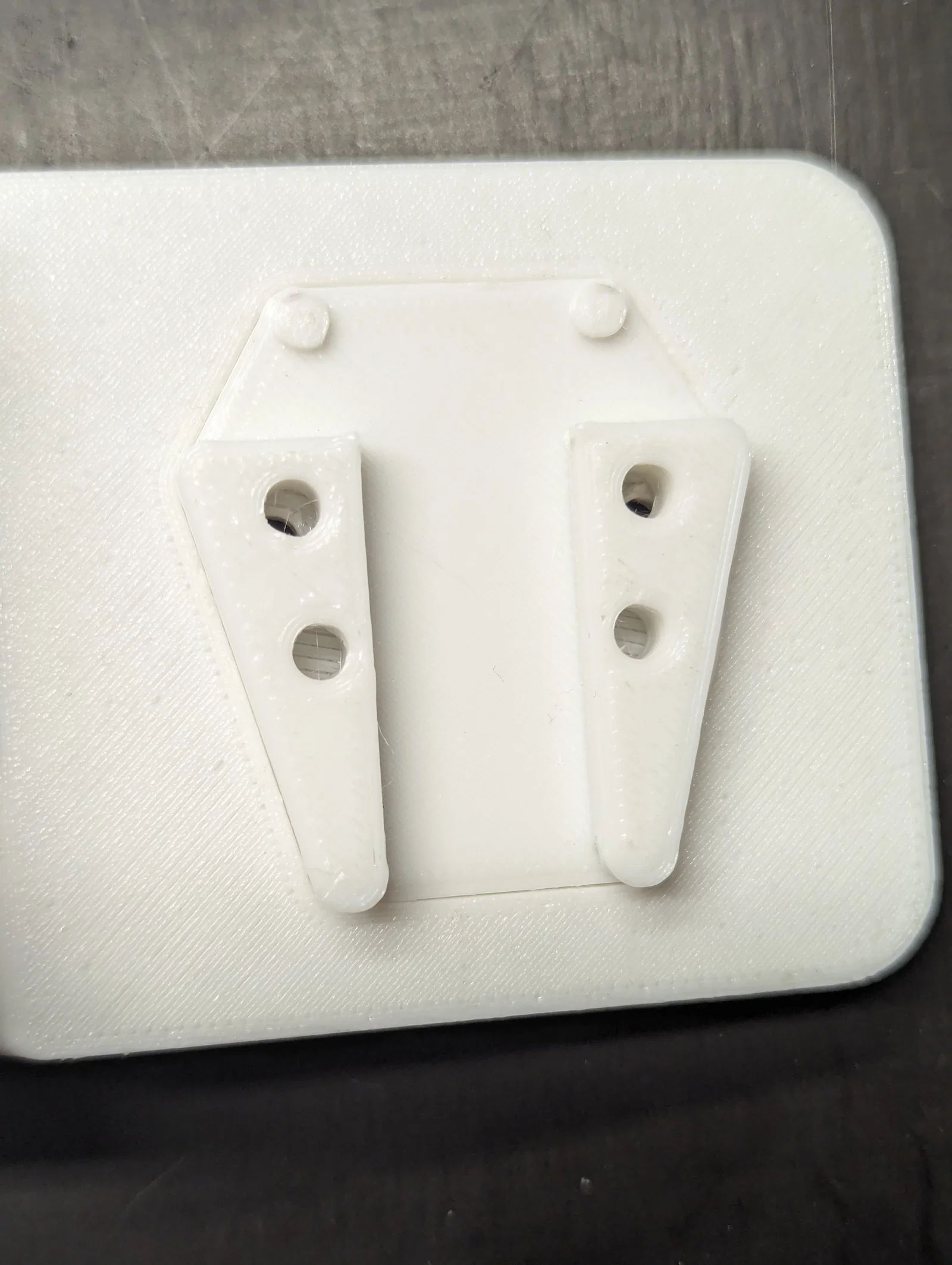

Vì mình dùng hệ kệ này cho garage, khu làm việc và khu vực 3D printing nên mình muốn có một “base” đơn giản để tạo thêm phụ kiện. Thiết kế này cũng nhằm mục tiêu in dễ dàng ngay từ mặt bed, không phải xử lý phần key nằm phía trên hoặc phải dùng support.

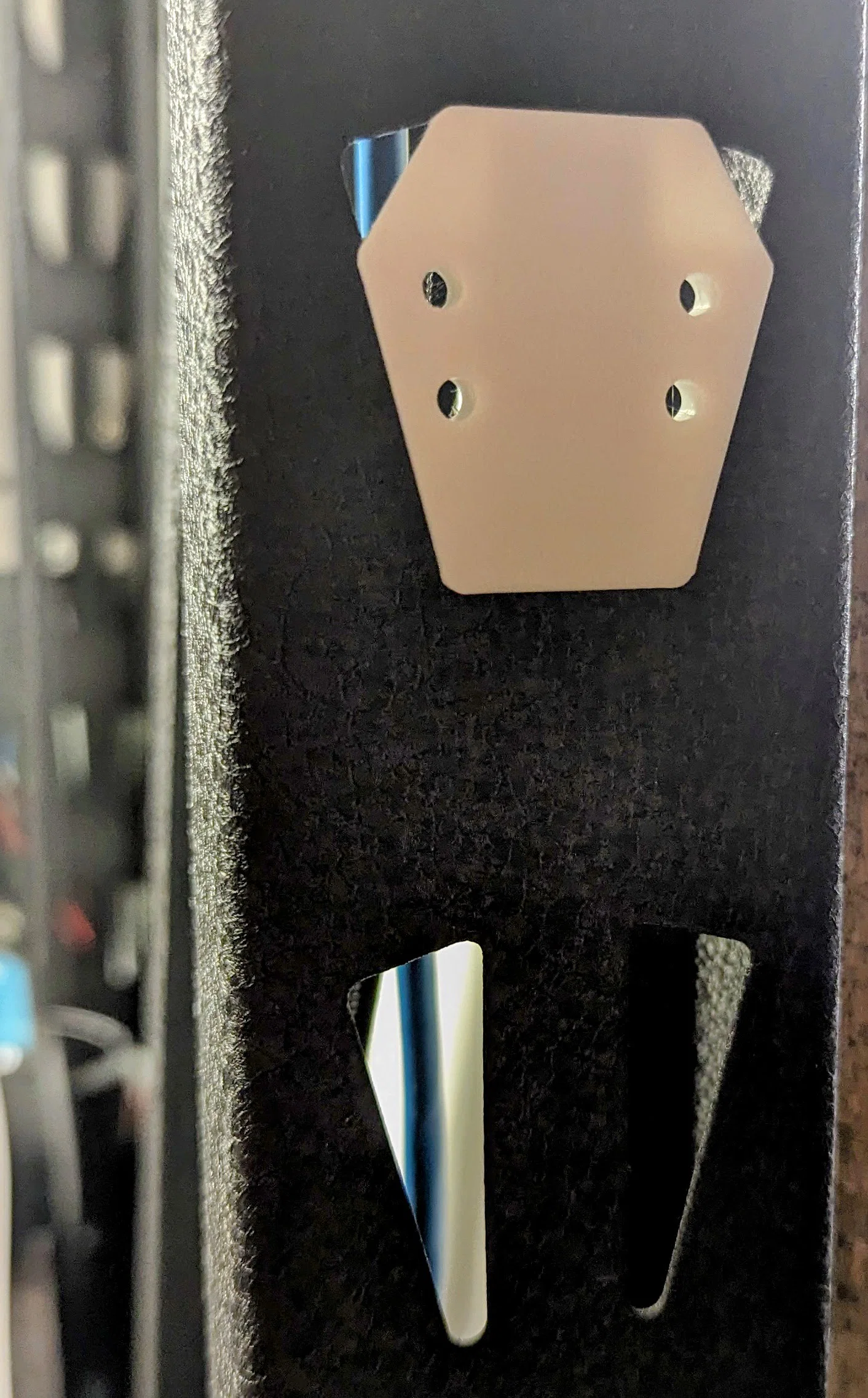

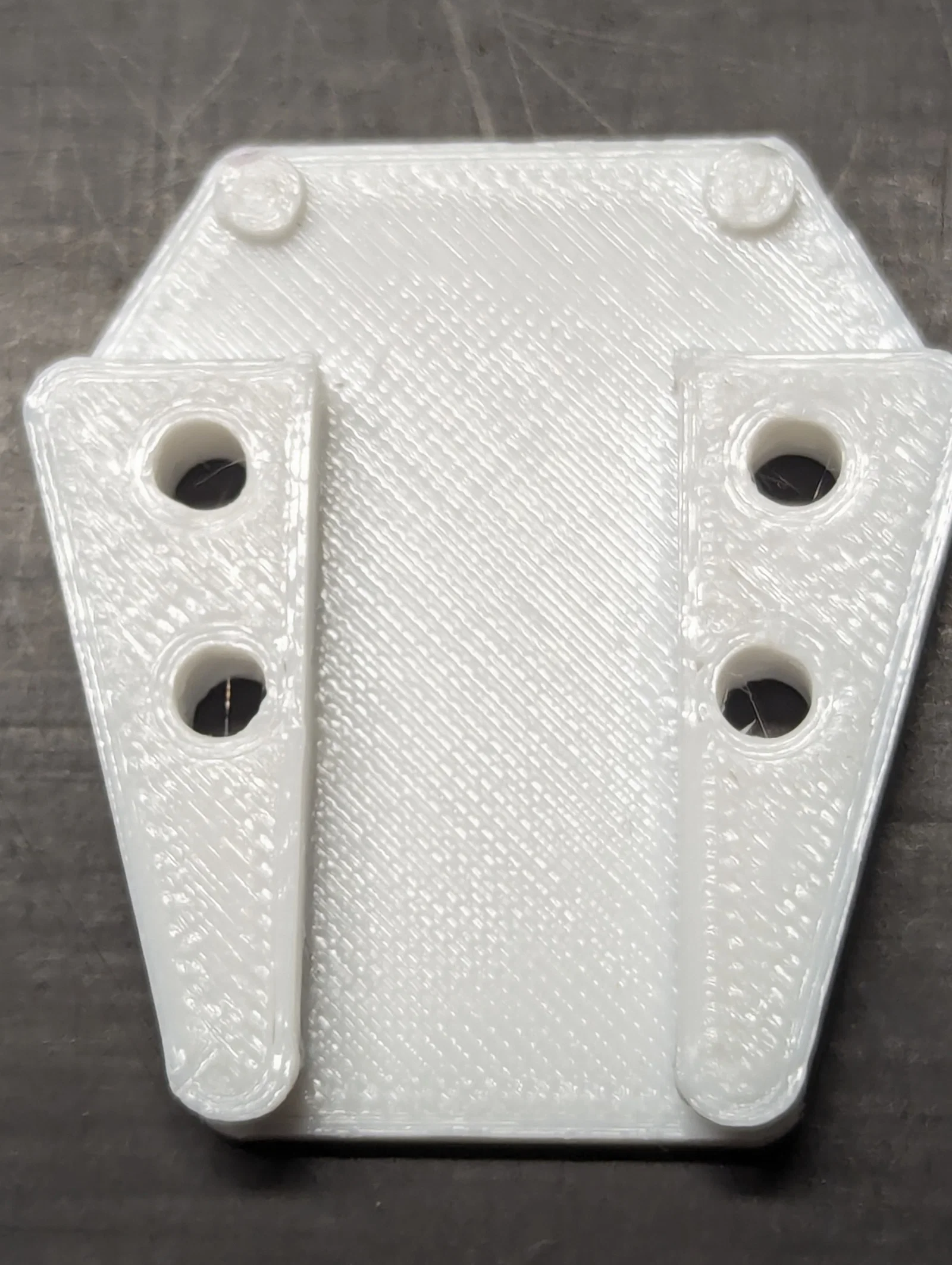

Phần key/hook sẽ khóa chắc vào các lỗ trên hệ kệ với độ rơ rất ít, lắp/tháo dễ, và vẫn đảm bảo lực giữ tốt.

Mình có đính kèm file Fusion cho ai muốn tự tạo thiết kế riêng. Trong đó có cả sketch phần negative để “key” vào một component khác (bao gồm tolerance 0.2mm). Khi extrude phần negative cut, mình dùng độ sâu 2.8mm với PETG: nó sẽ “ăn” 2mm của phần key, chừa cho hiện tượng drooping ở overhang, và phần dư còn lại sẽ chỉ kéo key ép sát vào kệ, khóa chặt hơn nữa.

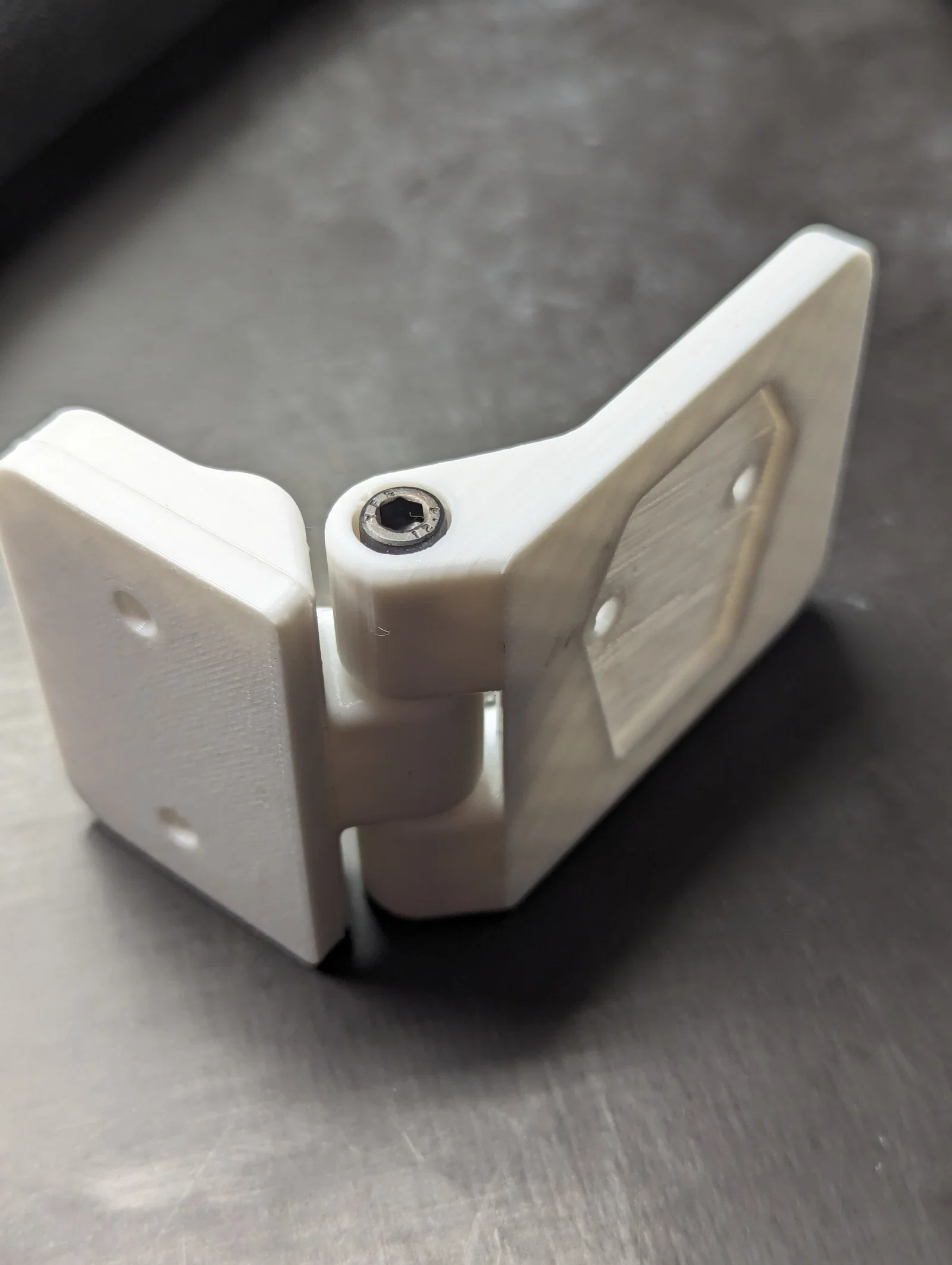

Ảnh ví dụ của một bản lề mình đang làm. Lưu ý đây là phiên bản sớm, chỉ có một vị trí lỗ vít.

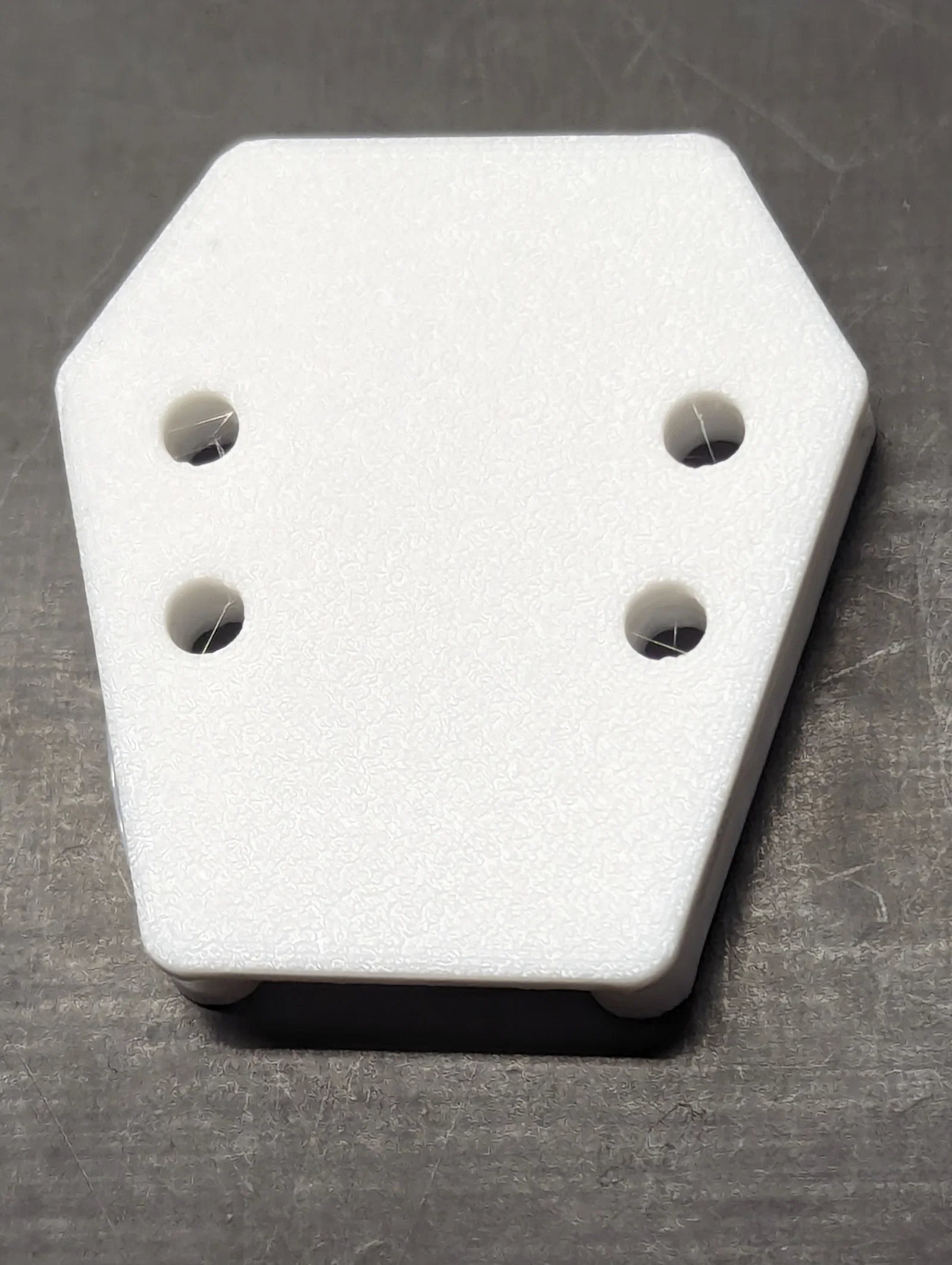

Có sẵn lỗ 4mm để siết bằng bulong M4.

Cập nhật có thể làm thêm: Backplate có chỗ gắn threaded inserts \ lỗ cho đai ốc. Tới giờ thì mình chưa cần cái này.
