Bento Box – Filter Hepa + Carbon + quạt 4010 hoặc 4020

Bộ lọc BentBox rút gọn, thiết kế từ đầu. Hộp Carbon và Hepa có thể xếp chồng và hoán đổi cho nhau.

Hỗ trợ quạt 4010 và 4020 và lọc Hepa kích thước 40x80x15.

Để tránh rò rỉ khí, khuyến nghị dùng filament TPU 1.75 làm gioăng (seal).

Các hộp có bích (flange) để canh tâm, và nam châm 6x3 để giữ các hộp dính lại với nhau.

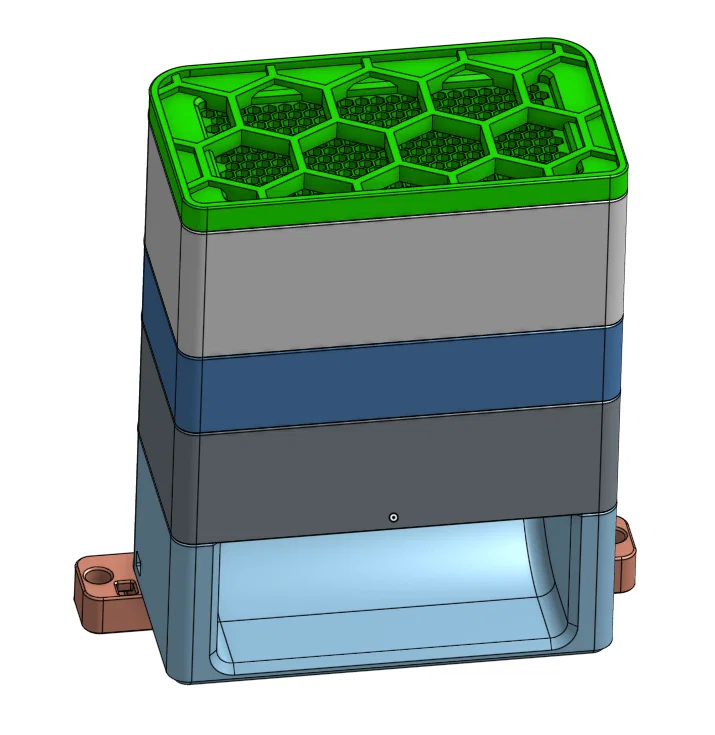

Thứ tự xếp hộp khuyến nghị: base, fan, hepa, carbon, lid (hộp fan và hepa có thể đổi vị trí, hoặc bạn có thể dùng hơn 1 hộp hepa hoặc carbon – chỉ khuyến nghị cho quạt 4020 với CFM cao).

Hướng dẫn lắp ráp:

• Hàn dây quạt lại với nhau và lắp quạt vào hộp fan bằng 4 con ốc 4x12mm (2 con/1 quạt) – đừng siết quá tay, vì ốc sẽ bắt trực tiếp vào nhựa. Dùng rãnh đi dây (bên phải hoặc bên trái tùy bạn muốn đặt filter ở đâu) để đi dây cho gọn.

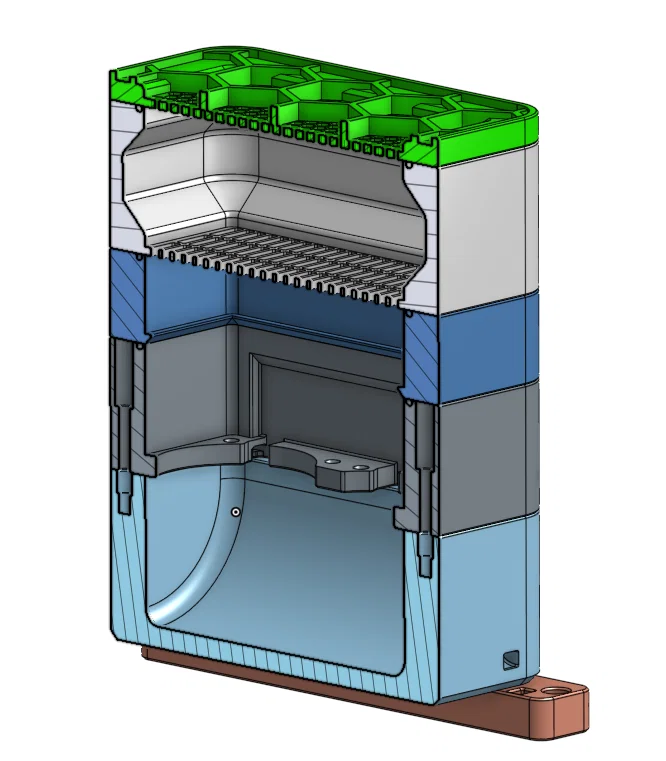

  Quạt nên thổi xuống dưới để đảm bảo lưu thông khí đúng bên trong enclosure.

• Lắp nam châm 6x3mm (nhớ để ý phân cực):

  • 3 cái cho hộp fan,
  • 6 cái cho hộp Hepa,
  • 6 cái cho hộp carbon,
  • 3 cái cho nắp (lid)

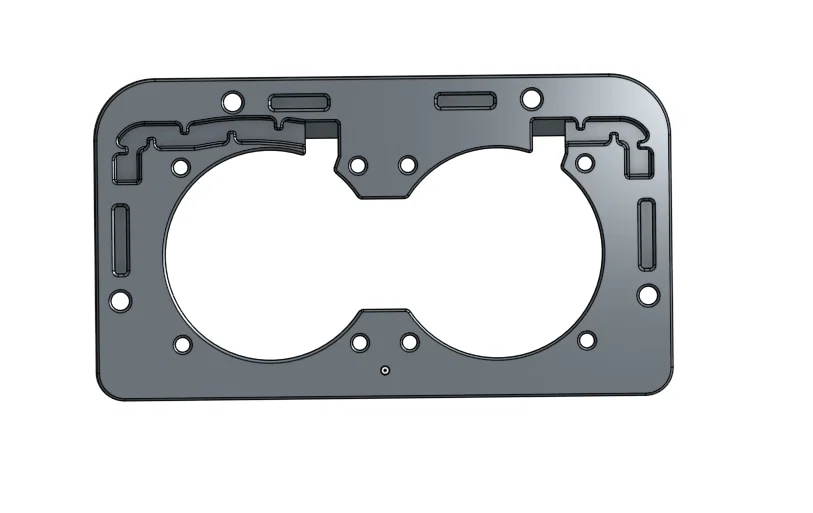

• Dùng filament TPU 1.75mm làm gioăng cho hộp Fan (cũng có thể dùng gioăng dán 2mm thay cho TPU: https://s.click.aliexpress.com/e/_EvXcGYB), hộp Carbon, hộp Hepa – Tùy chọn nhưng khuyến nghị để tránh rò rỉ khí.

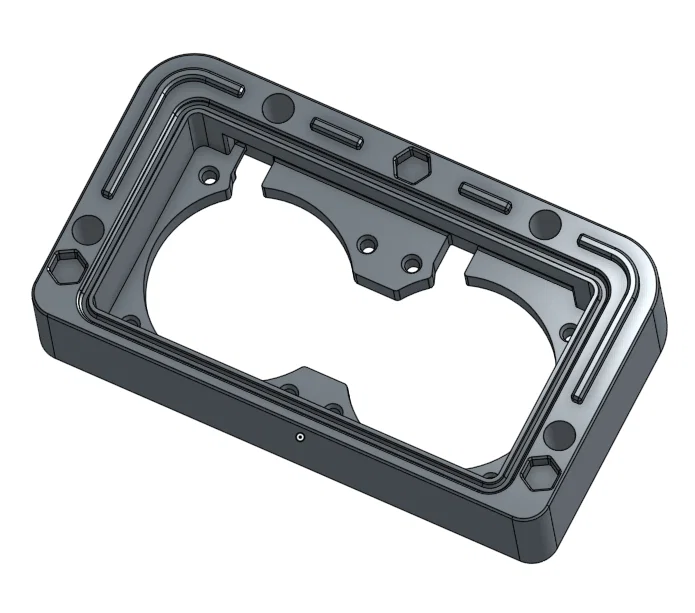

• Lắp heat insert M3 (đường kính 5mm) – 3 cái vào hộp base, 2 cái cho spacer

• Lắp spacer vào hộp base bằng 2 con ốc M3x12 (spacer giúp dùng mod Inverted electronic cho Voron Trident: https://mods.vorondesign.com/?search=loganfraser-tridentinvertedelectronics)

• Lắp hộp fan vào hộp base bằng 4 con ốc M3x12 (đừng quên dùng rãnh đi dây để đi dây quạt)

• Lắp tấm lọc Hepa và cho vào ~65g than hoạt tính (active carbon)

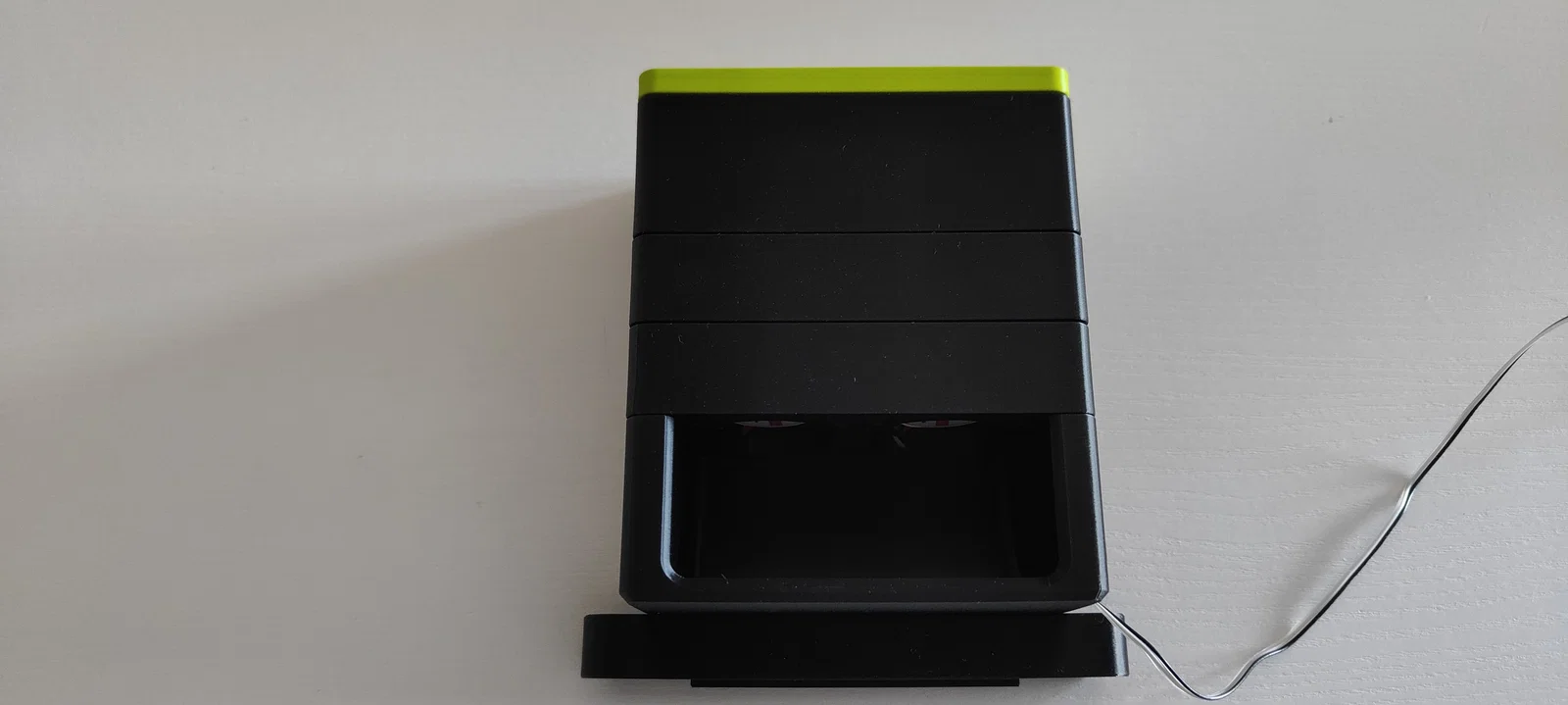

• Gắn hộp filter lên frame bằng 2 con ốc M3x8 và M3 t-nut

BOM:

4010 hoặc 4020 axial fan

2 cái

Hepa filter 40x80x15mm

1 cái

Acid-Free Activated Carbon

~65g

Ốc 3x12mm

10 cái

Ốc 3x8mm

2 cái

M3 T-nut

2 cái

Nam châm 6x3mm

18 cái

M3 heat insert 5x4x3mm

5 cái

In ít nhất 3 perimeters và 20% infill, không cần support.

Vật liệu khuyến nghị: PETG (nếu nhiệt độ enclosure <65°C), ABS, ASA.

Có kèm file STEP để dễ chỉnh sửa :-)

Cập nhật 08/10/2023

• độ hở (clearance) của flange đổi từ 0.1 lên 0.2mm
• chiều cao spacer giảm từ 15 xuống 10mm
• đổi ốc spacer từ m4 sang m3
• thêm rãnh đi dây trong spacer

Nếu bạn thích sản phẩm của mình và muốn ủng hộ thì có thể mời mình ly cà phê: https://www.buymeacoffee.com/Asica10
