Chắn sóc (Squirrel Baffle Guard) cho trụ máng ăn đường kính 1 inch

Gần đây mình mới bắt đầu cho chim ở khu mình ăn và để ý hạt giống “bay” mất nhanh một cách đáng nghi…

Mình không muốn tốn $50 để mua một cái squirrel baffle, nên mình tự thiết kế và in một cái chỉ với 1 cuộn PETG $15!

Mẫu này gồm 5 phần:

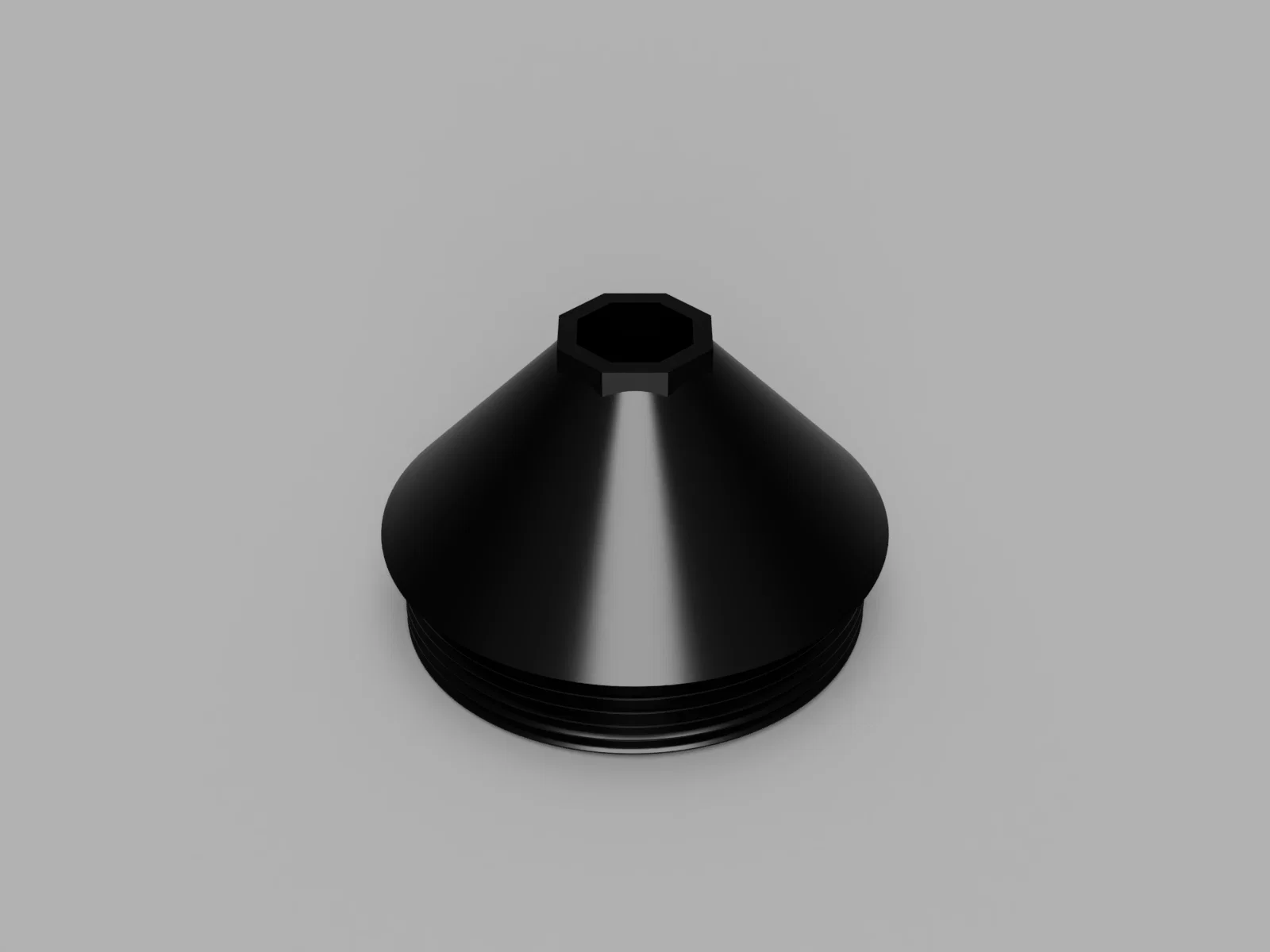

• Top: phần trên cùng, có vát (chamfer) của baffle

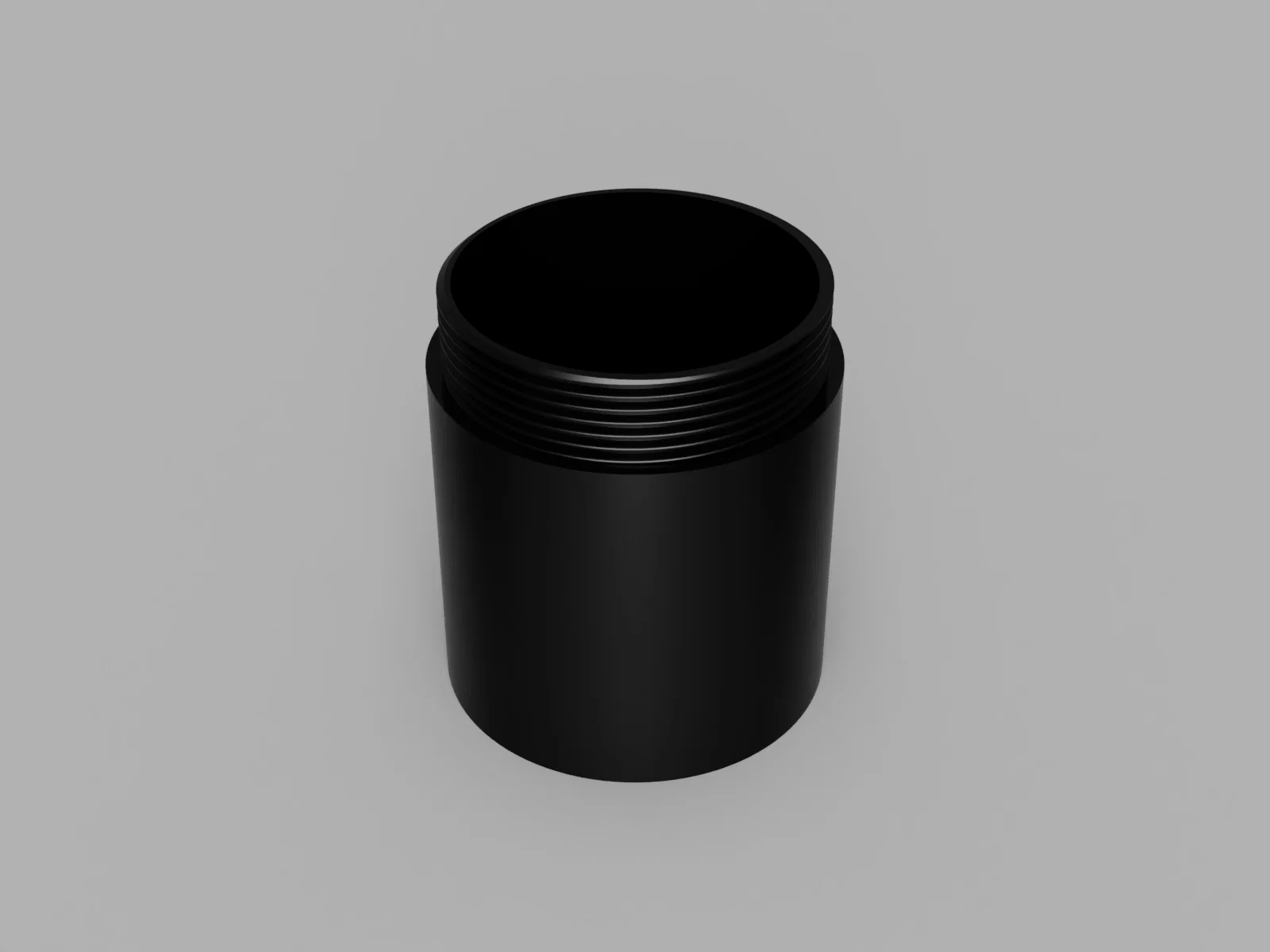

• Tube Top: phần ống ở giữa của baffle
• Tube Bottom: phần ống phía dưới của baffle
• Mount: ngàm/đế để cố định lên cây pole bằng vít m5
• Screw Cap: nắp chụp lên đầu vít m5 để tránh làm trầy/hư cây pole của máng ăn

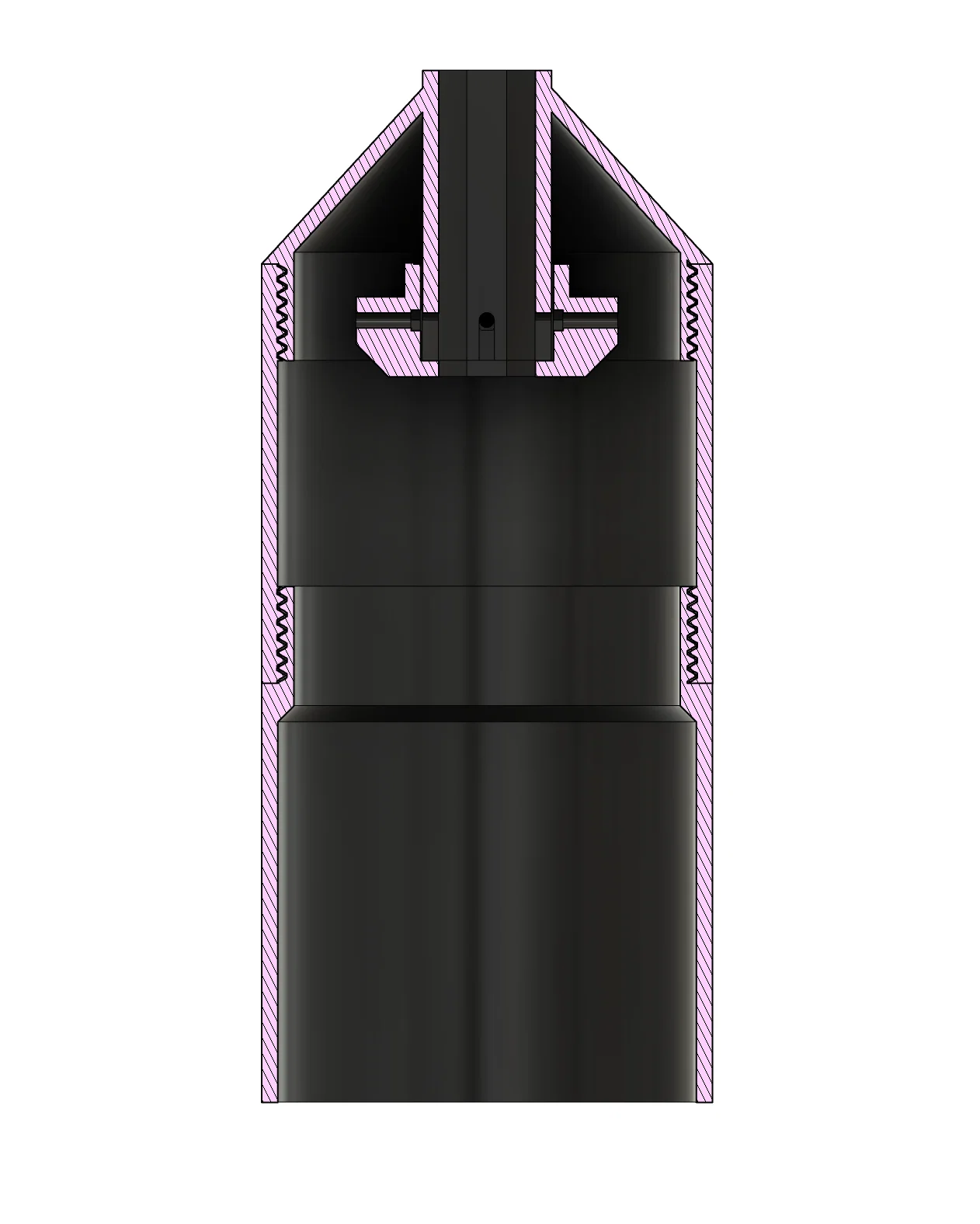

Top, Tube Top và Tube Bottom sẽ vặn ren với nhau để tạo thành baffle rồi lắp vào mount.

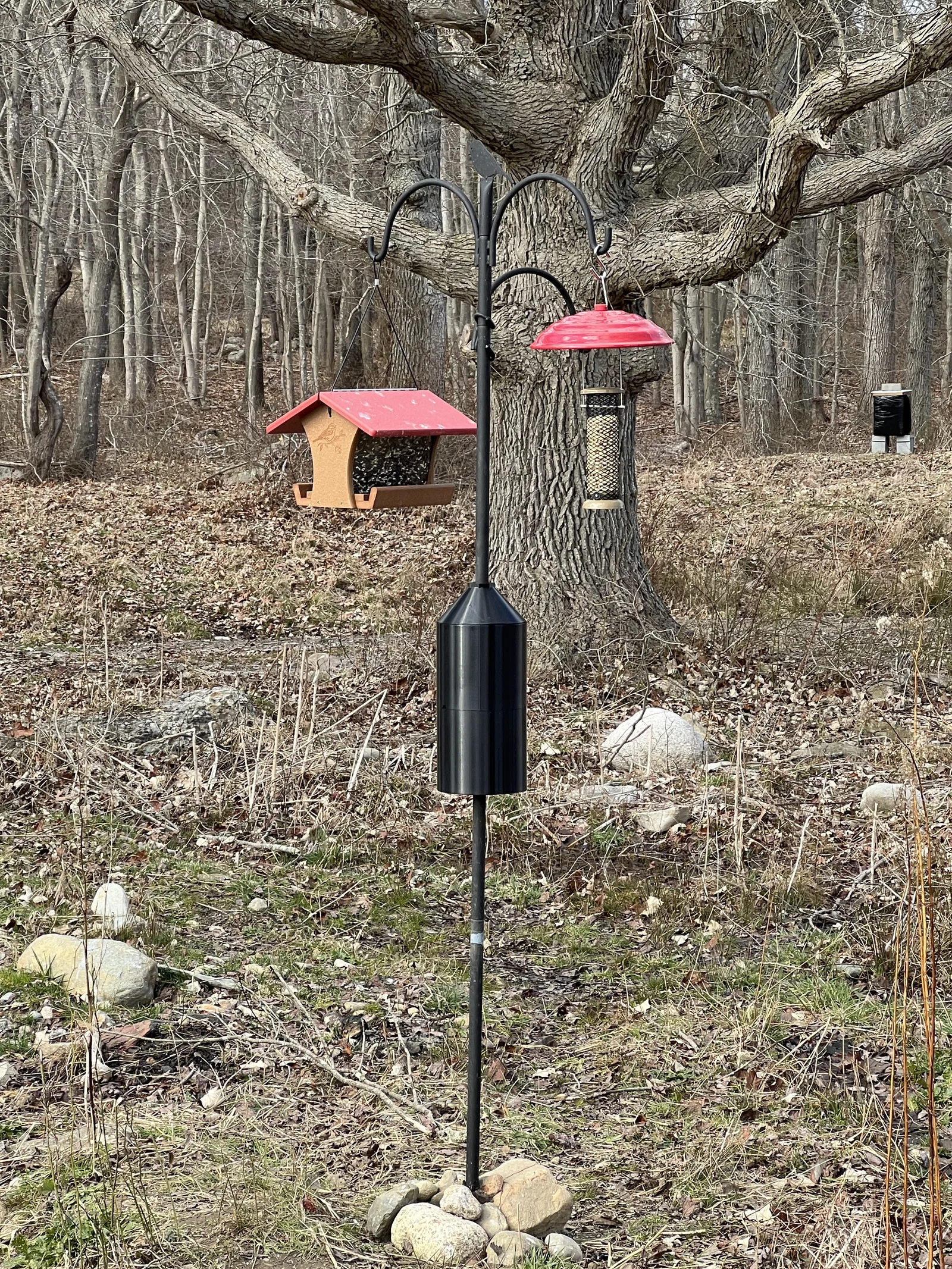

Mounting: Gắn mount vào pole bằng 4 vít m5 để kẹp chặt pole ở giữa. Nhớ canh vít đừng dài quá để baffle còn trượt/lọt vào được! Mình thấy loại này dùng rất ổn và có thể vặn tay (không kèm ê-cu, dùng ê-cu lục giác m5 tiêu chuẩn). Phần Top có vát sẽ trượt vào và có các rãnh chừa sẵn để vít đi xuyên qua. Mount nên đặt cao khoảng 48 inch so với mặt đất.

Material: Mình dùng PETG màu đen và in mỗi phần khoảng 25% infill. Riêng các screw cap thì mình in 100% infill. Mình chưa có nhiều kinh nghiệm với PETG dùng ngoài trời, nên mình xịt mỗi phần bằng Rust-Oleum Gloss Automotive Enamel để tăng khả năng chống tia UV.

Print Instructions: Chỉ có phần Top là cần supports khi in. Ren của Tube Top có thể in ra hơi “bừa” nhưng không ảnh hưởng tới việc ráp/khớp các phần.

EDIT 16/04/2024: Đã cập nhật file về đúng đơn vị (units).
