Insert giữ tua vít cho US General tool cart 5 ngăn kéo
Bộ insert cho các lỗ xuyên ở hộc trên của US General tool cart 5 ngăn kéo, giúp giữ chắc tua vít nhỏ. Có 3 cỡ lỗ, nhiều cỡ thân tua vít; dùng O-ring theo kích thước/part # McMaster kèm sẵn.
Mô tả

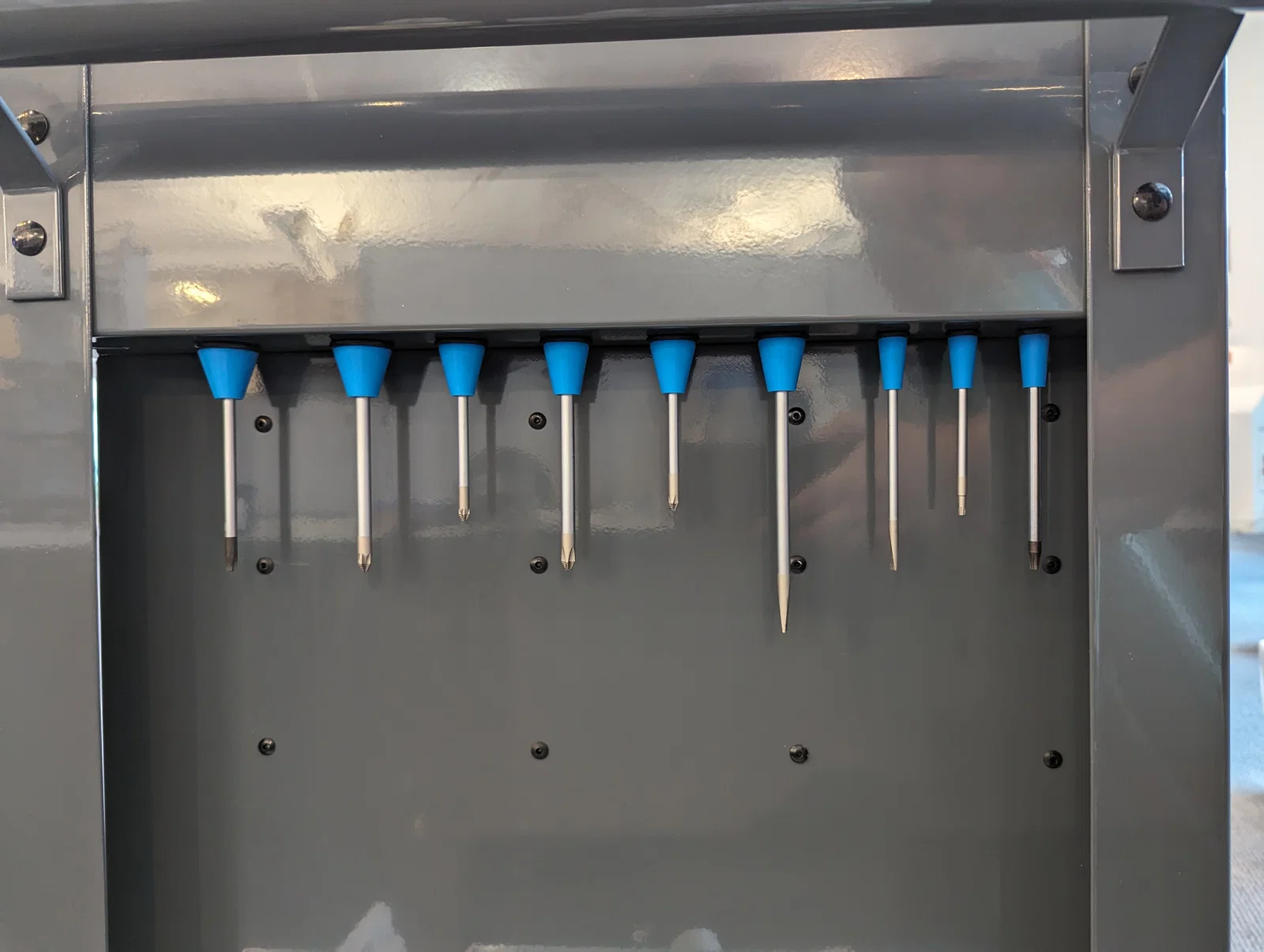

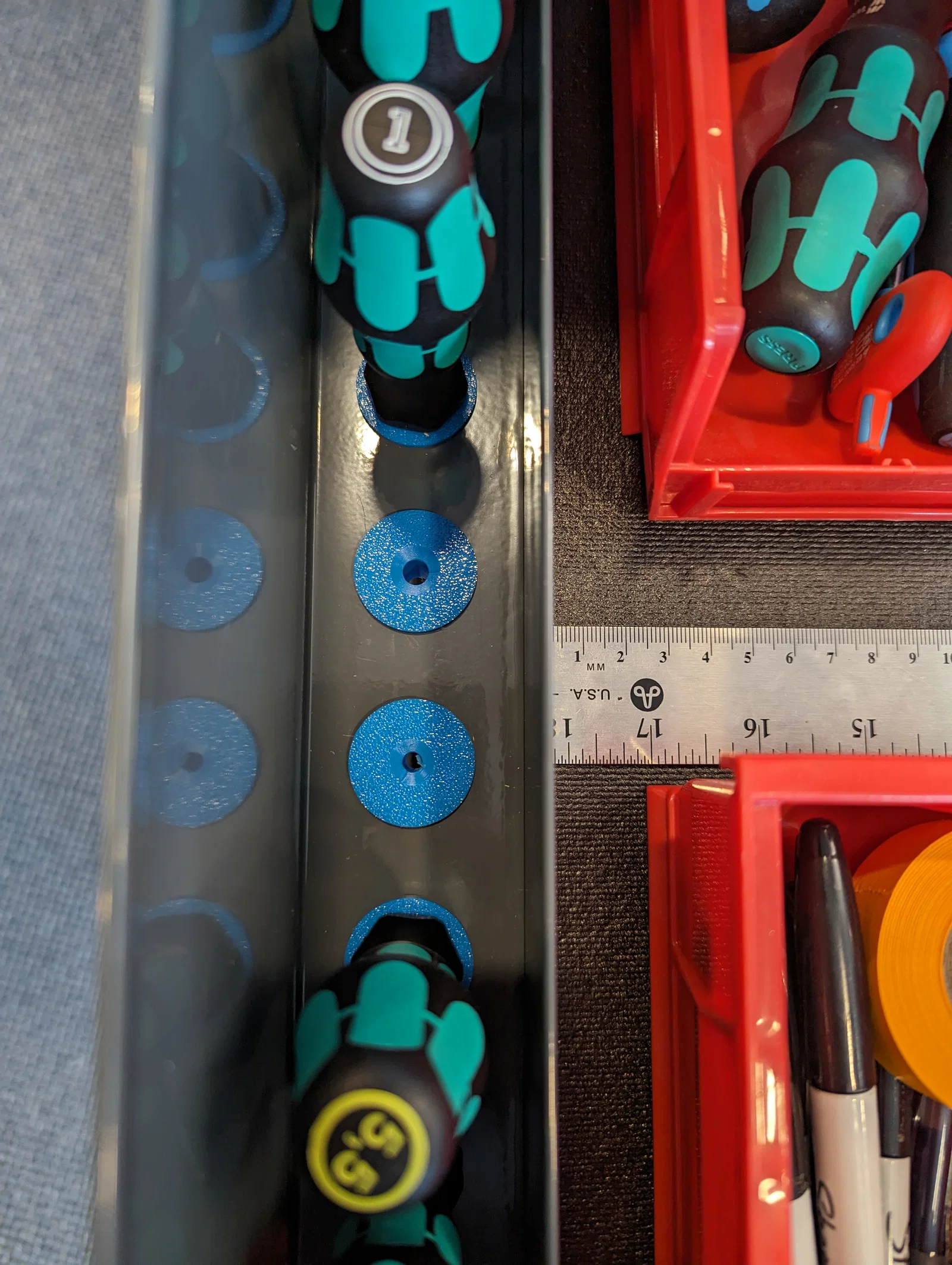

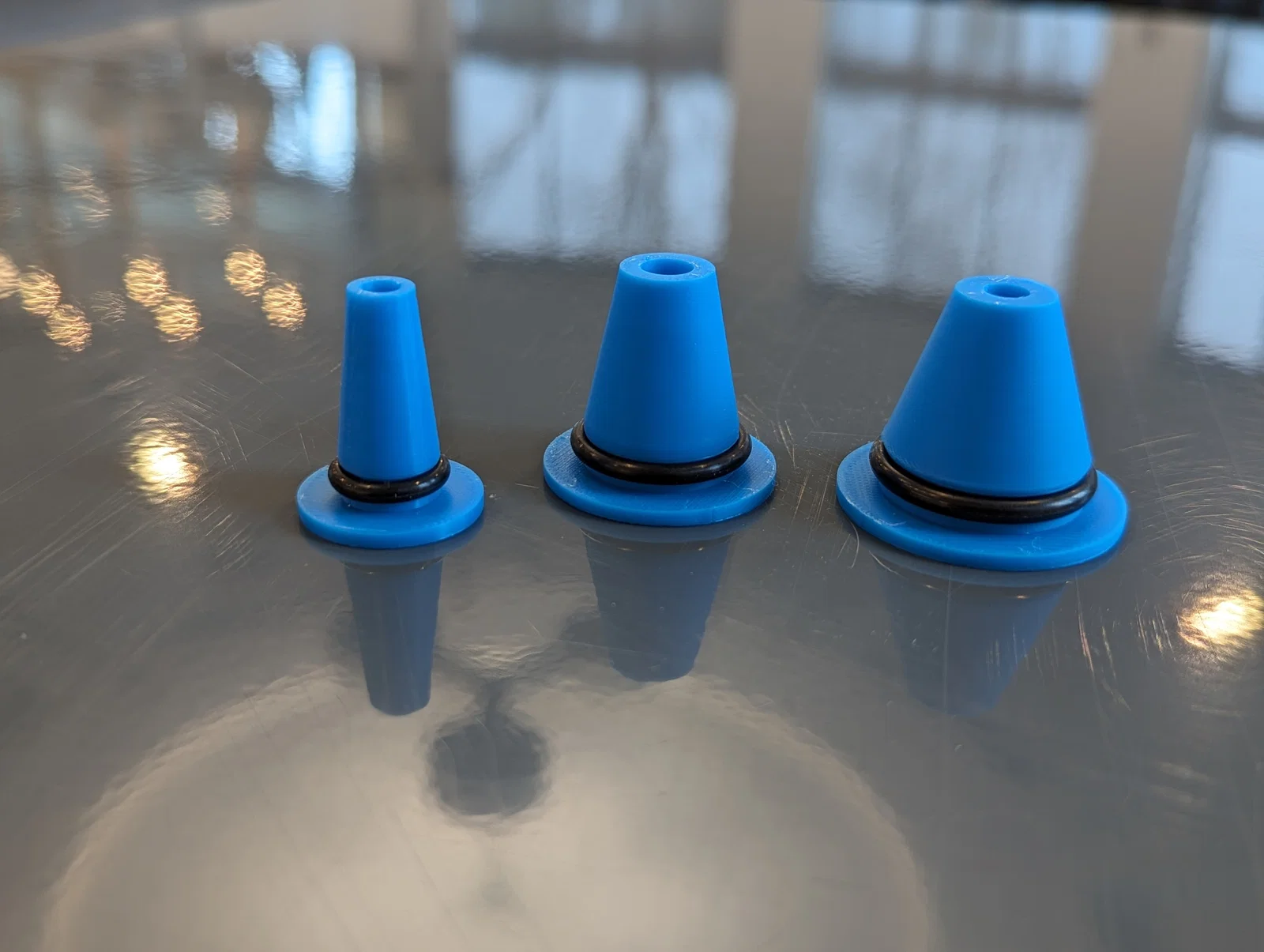

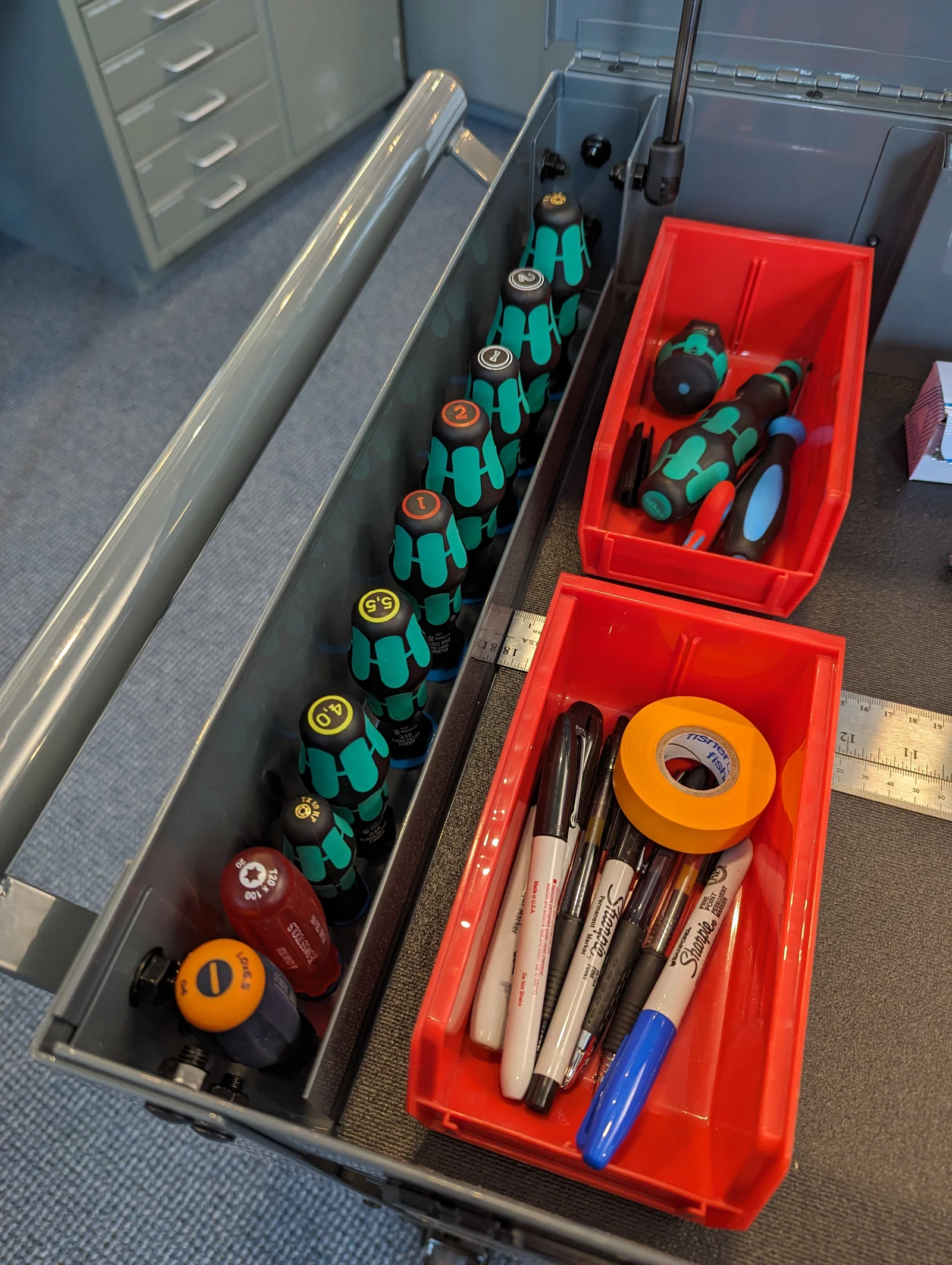

Xe đẩy dụng cụ US General 5 ngăn kéo có các lỗ xuyên (pass-through) ở ngăn trên cùng để cắm các thanh nạy (pry bar) dài hoặc tua vít. Tuy nhiên, các lỗ này quá lớn nên không giữ chắc được các tua vít nhỏ. Bộ insert này lắp vừa 3 cỡ lỗ và mỗi cỡ lỗ có nhiều kích thước đường kính thân tua vít khác nhau. O-ring được dùng để cố định insert trong lỗ và tránh bị tuột ra hoặc lắc lư. Các file STL được thiết kế cho các o-ring sau:
| Hole Size | O-ring dimensions (ODxID, mm) | McMaster Part # |
|---|---|---|
| Small | 14 x 9 | 9262K425 |
| Medium | 22.5 x 17.5 | 9262K921 |
| Large | 27 x 21 | 9262K739 |
Các o-ring này được chọn dựa trên kích thước phù hợp và giá rẻ nhất trên McMaster. Cách lắp: đặt insert vào lỗ trên xe đẩy trước, rồi tròng o-ring vào để khóa cố định.
Có kèm file Fusion. Trong mục User Parameters có đủ các giá trị để bạn chỉnh theo nhu cầu riêng, bao gồm kích thước thân (shaft size) và kích thước o-ring.

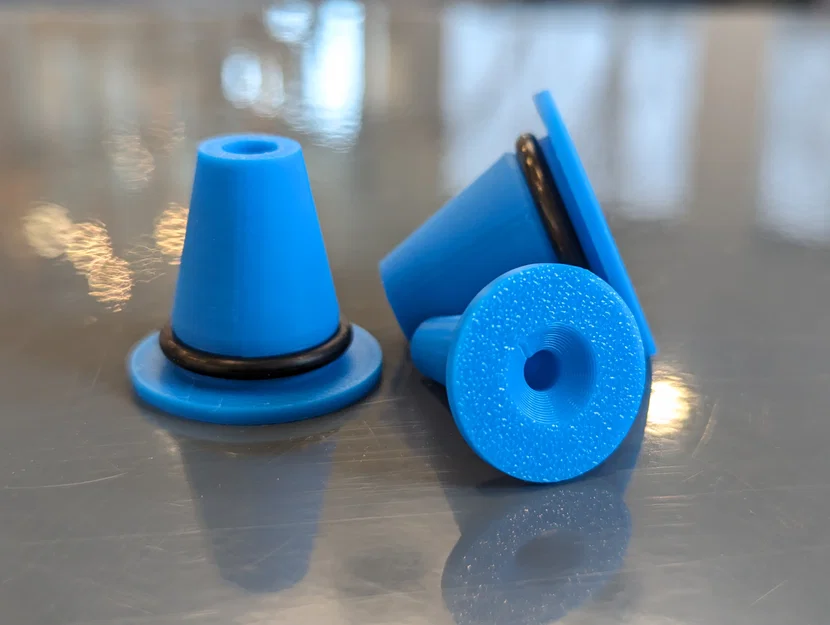

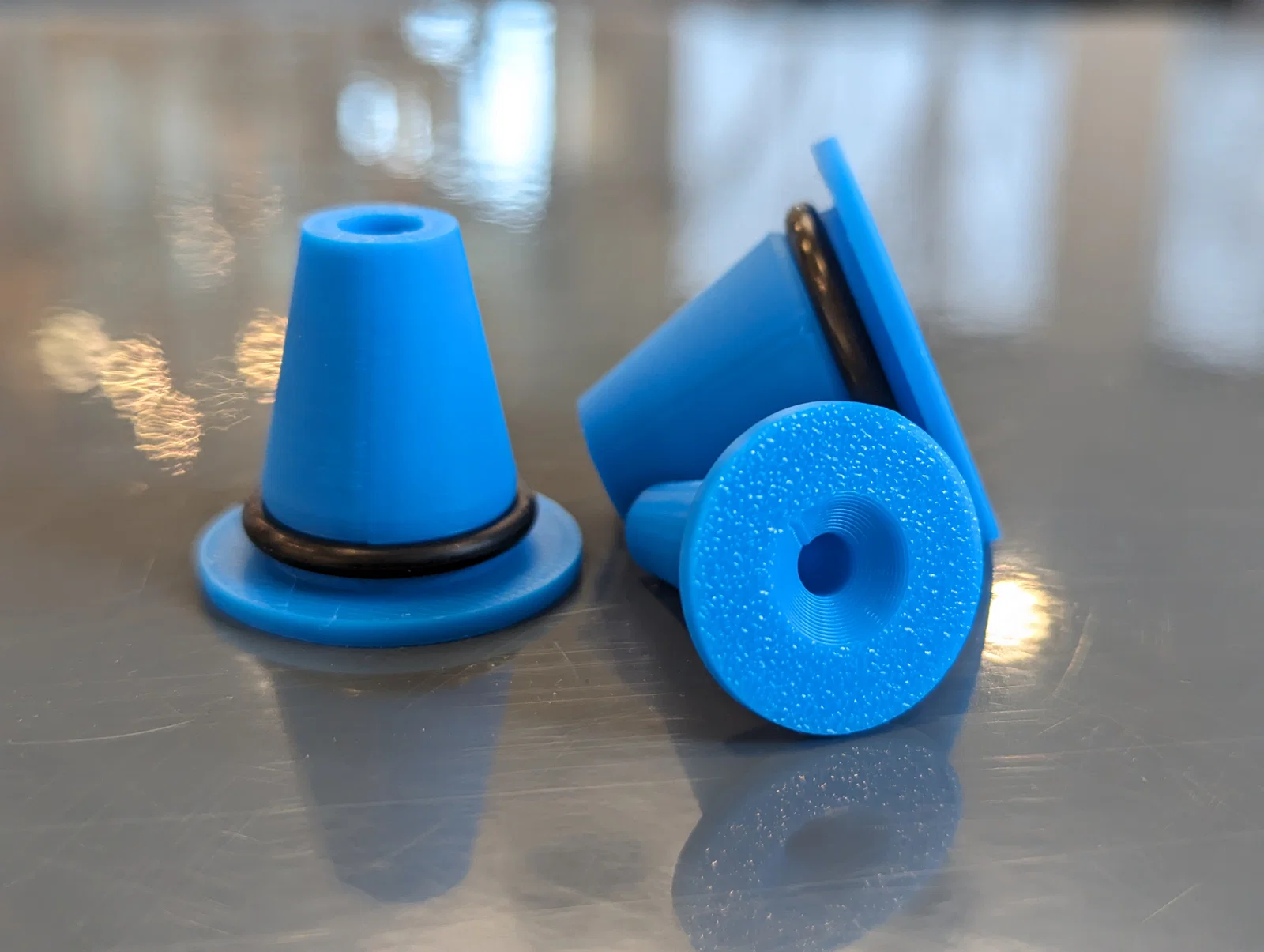

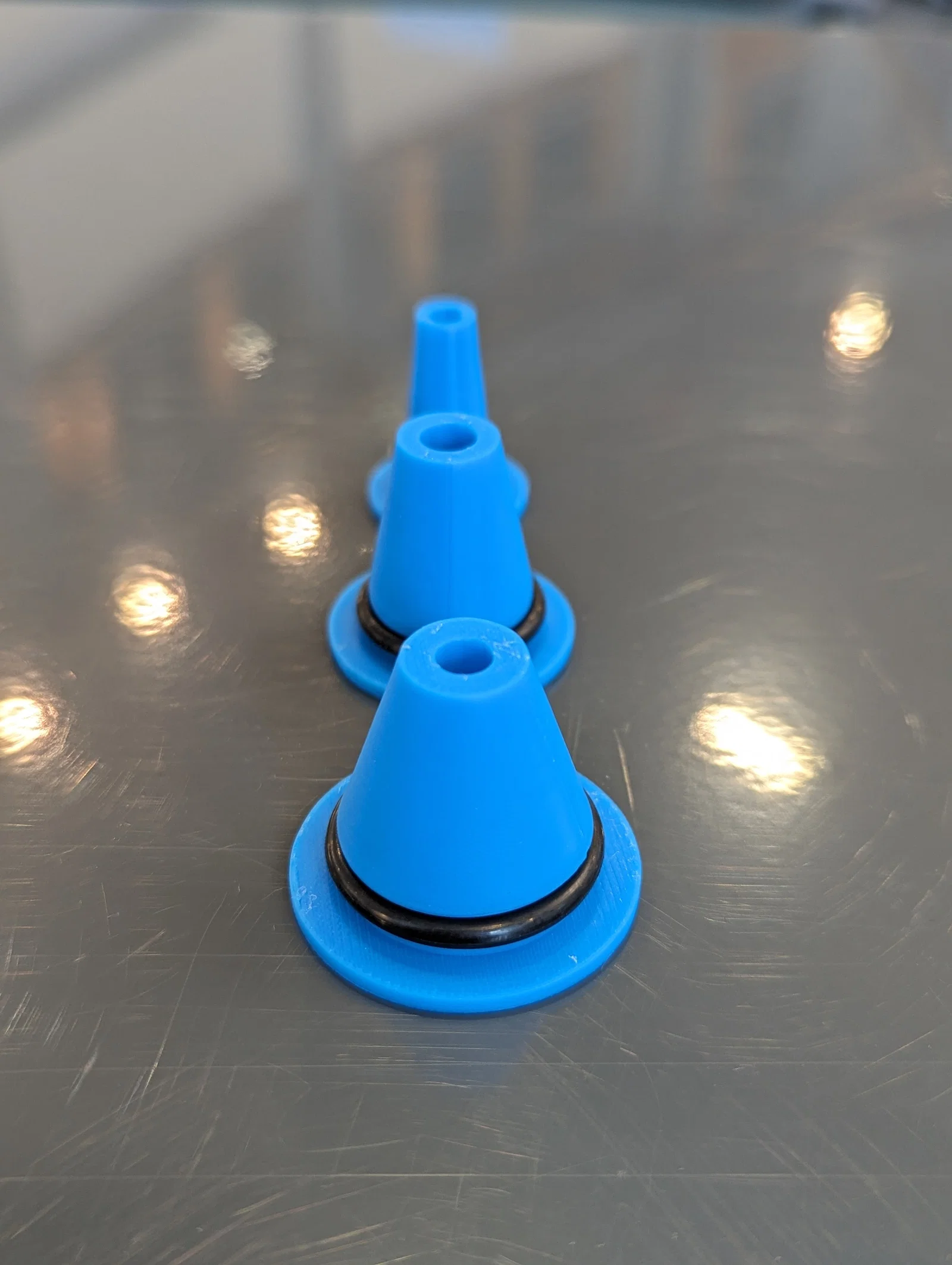

Hình chụp là các chi tiết in trên Bambu Labs P1S với PLA, thiết lập 0.16mm Optimal.
