Guitar The Bambucaster (phiên bản tối ưu cho Bambu Lab)

Một cây guitar điện có ngoại hình kiểu Prusacaster, nhưng đã được thiết kế lại hoàn toàn từ đầu để phù hợp với máy in Bambu Lab X1 và P1. Các máy nhỏ hơn (bed nhỏ hơn 256x256mm) sẽ không in được cây guitar này.

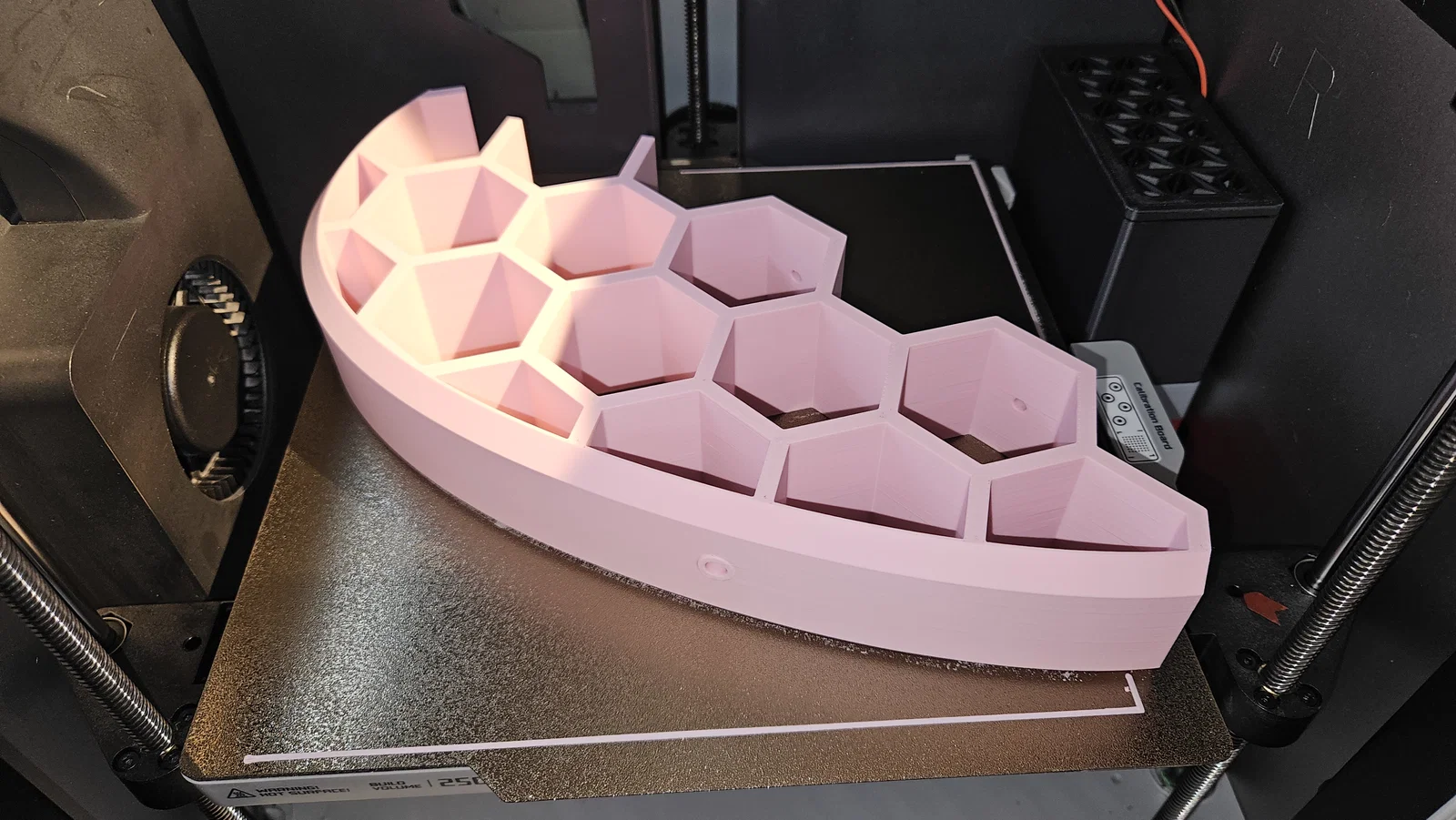

Tất cả các phần có thể in theo kiểu đặt phẳng, mở file 3mf Orca 1.8 để xem cách mình sắp các chi tiết trên bed.

Các lỗ đã được bố trí để khớp với phiên bản 12.2023 của bộ “Harley Benton Electric Guitar Kit T-Style” mua từ trang Thomann (Pháp). Bridge có 5 lỗ và có khắc logo HB trên đó.

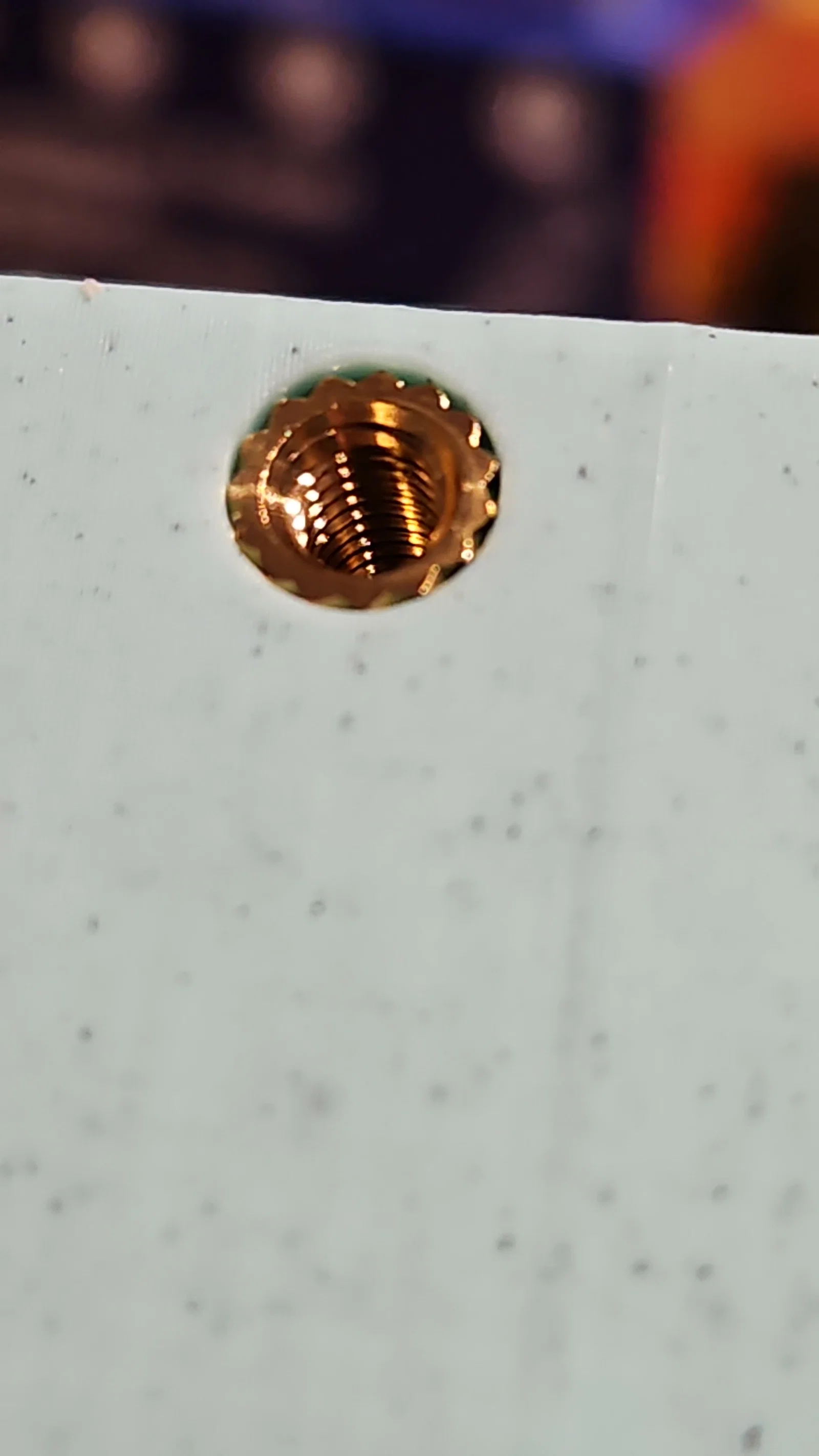

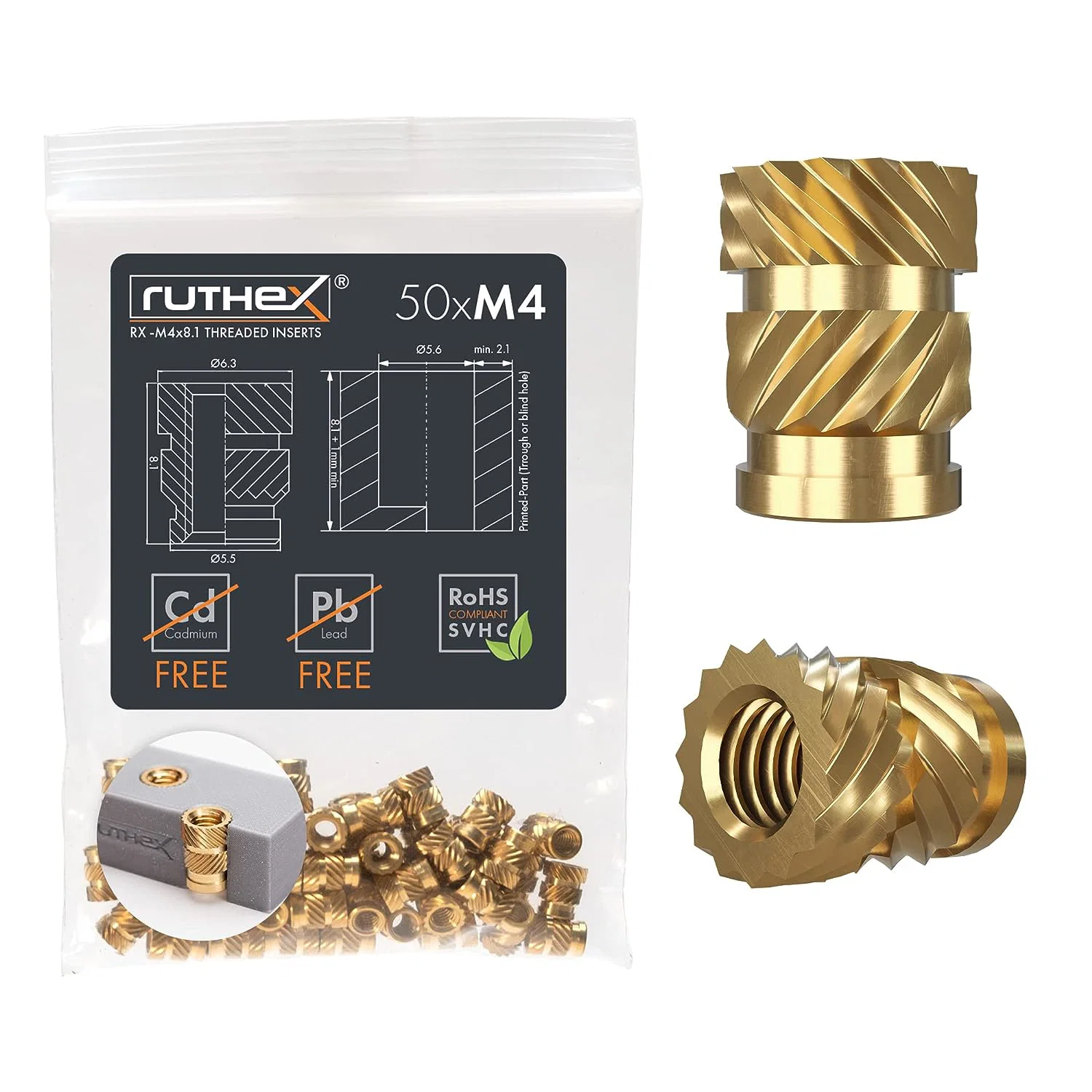

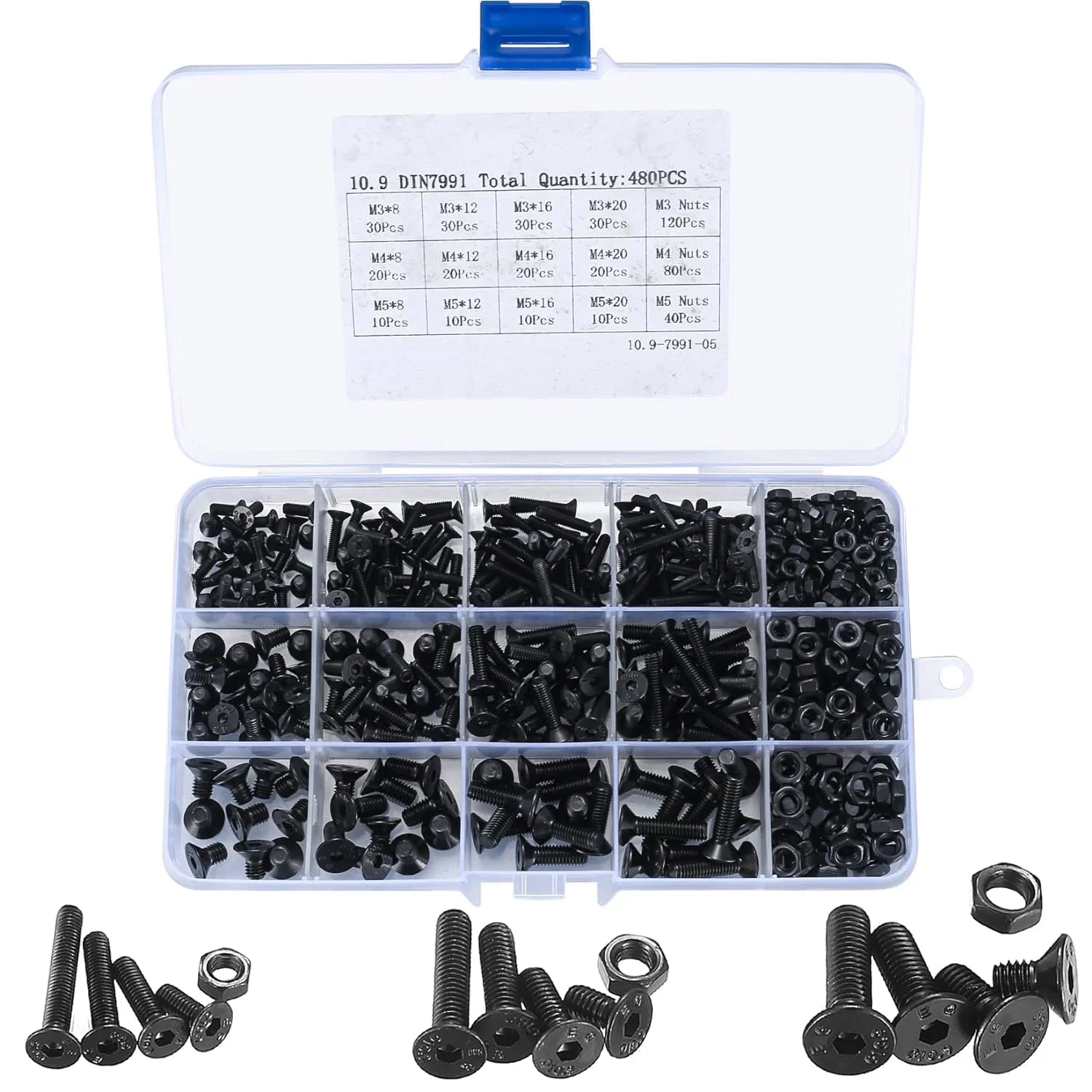

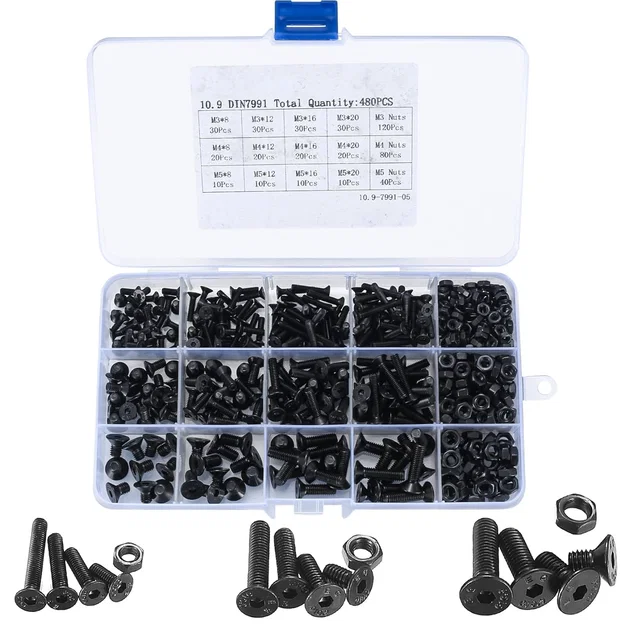

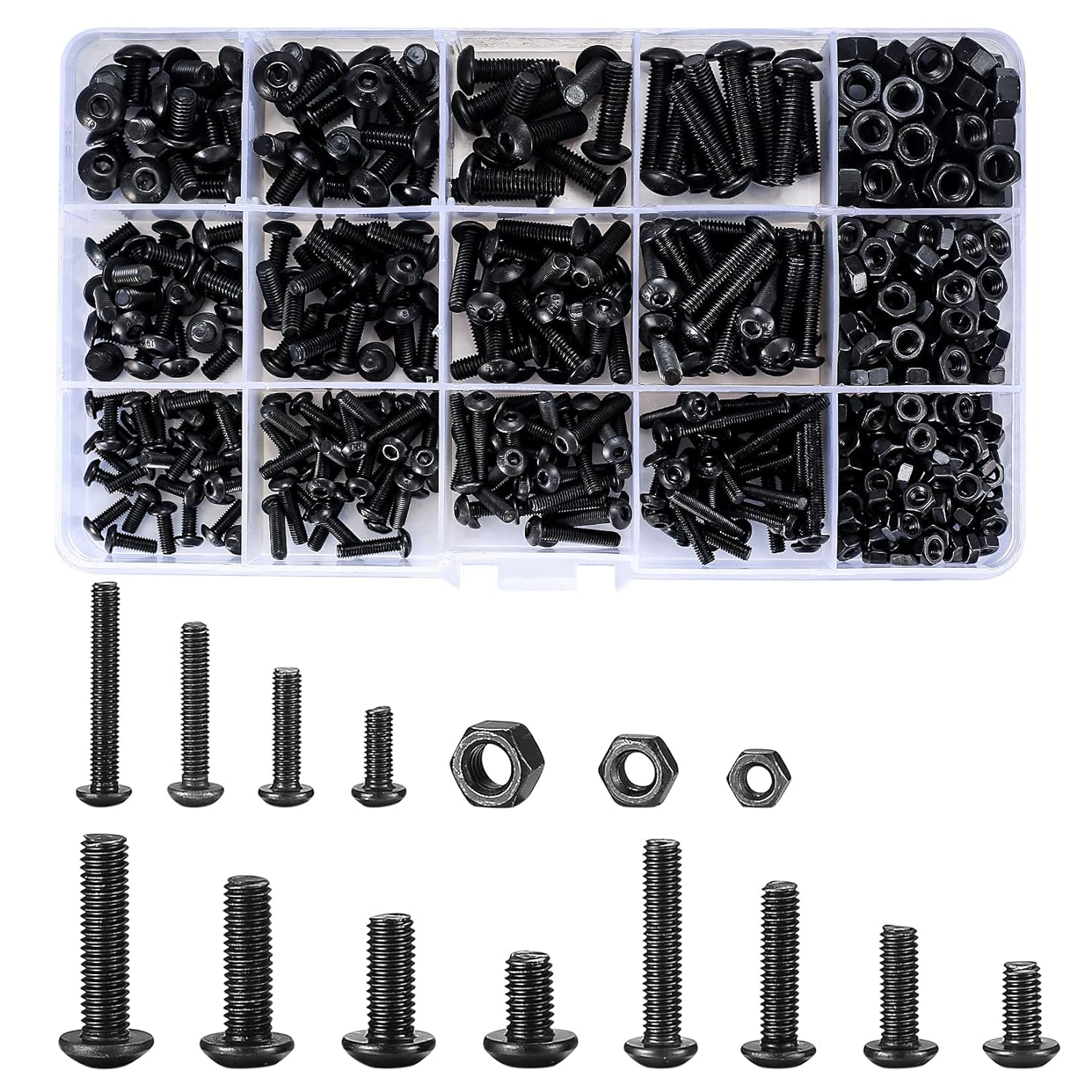

Các phần được liên kết với nhau bằng insert và vít M4 (xem hình), chủ yếu dùng vít dài 16 và 20mm, không cần dùng keo.

Hãy ghép 2 phần trung tâm trước, sau đó thêm phần bên trái và bên phải.

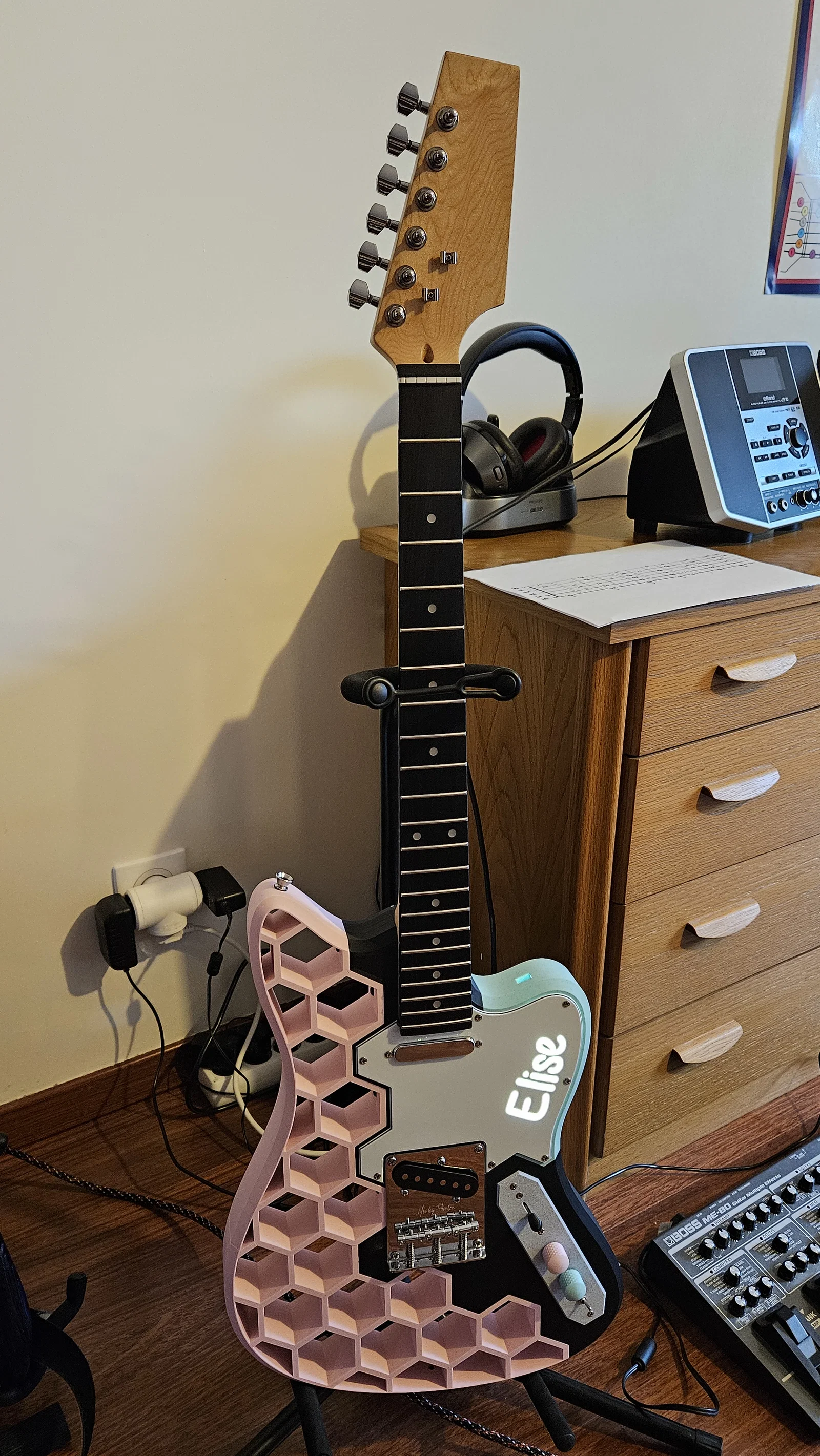

Có thể gắn thêm LED 5V và pin (mình dùng cell lithium 18650B) để tạo hiệu ứng ánh sáng phía sau pickguard; có thêm công tắc ON/OFF trên button plate.
Mình dùng bộ micro lipo USB kit của Adafruit để sạc pin; có một lỗ để cắm cáp USB đặt ở phía trên của phần bên phải.

Ngay cả khi chạy ở 3.7V thì LED vẫn sáng đủ.

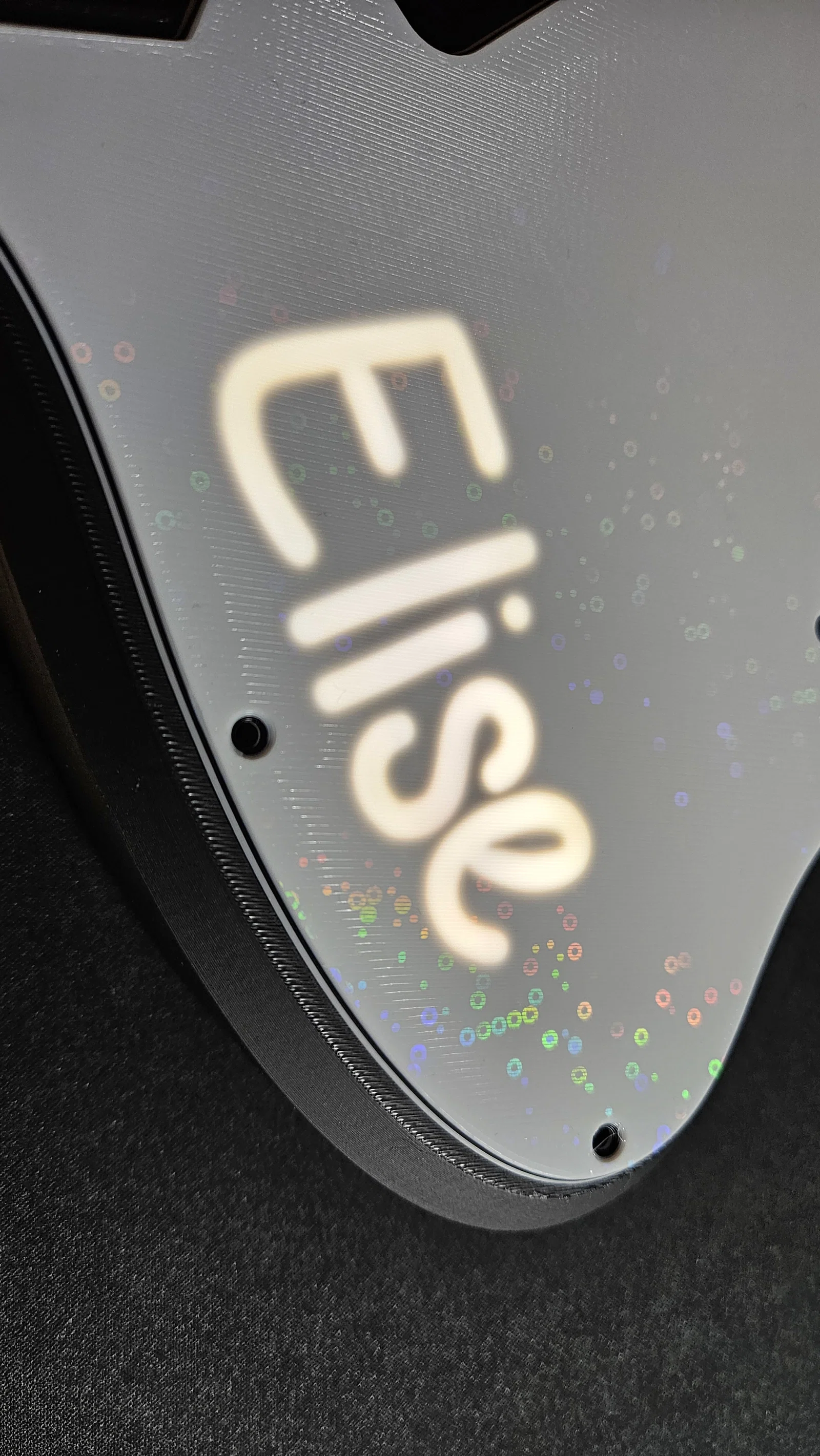

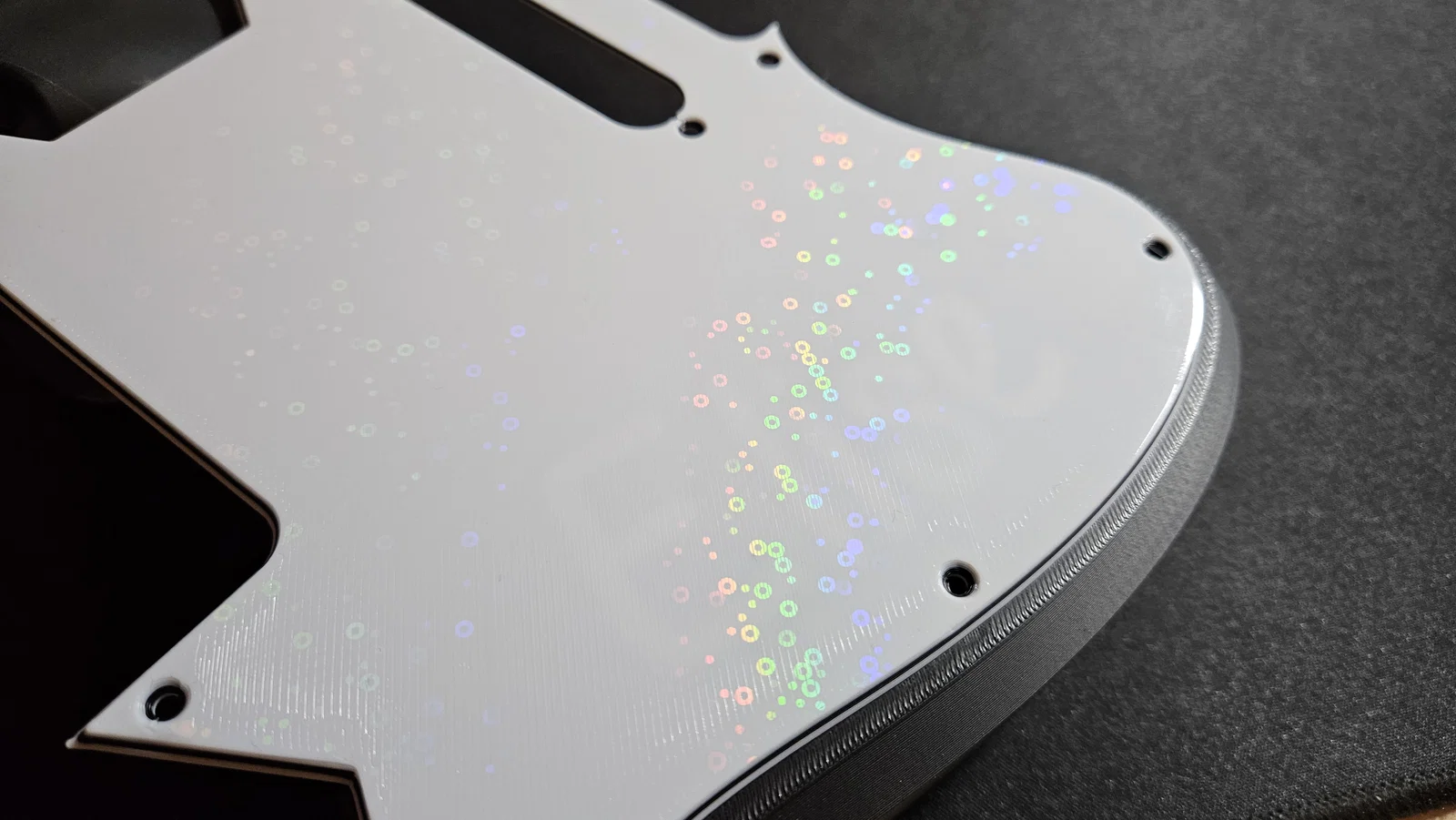

In pickguard với phần trung tâm màu đen (hoặc màu tối khác), và nhớ đảm bảo chữ/hình bạn muốn hiện ra khi bật LED phải “xuyên” qua được (thiết kế/chi tiết phải thông sáng) để khi LED ON nhìn thấy rõ.

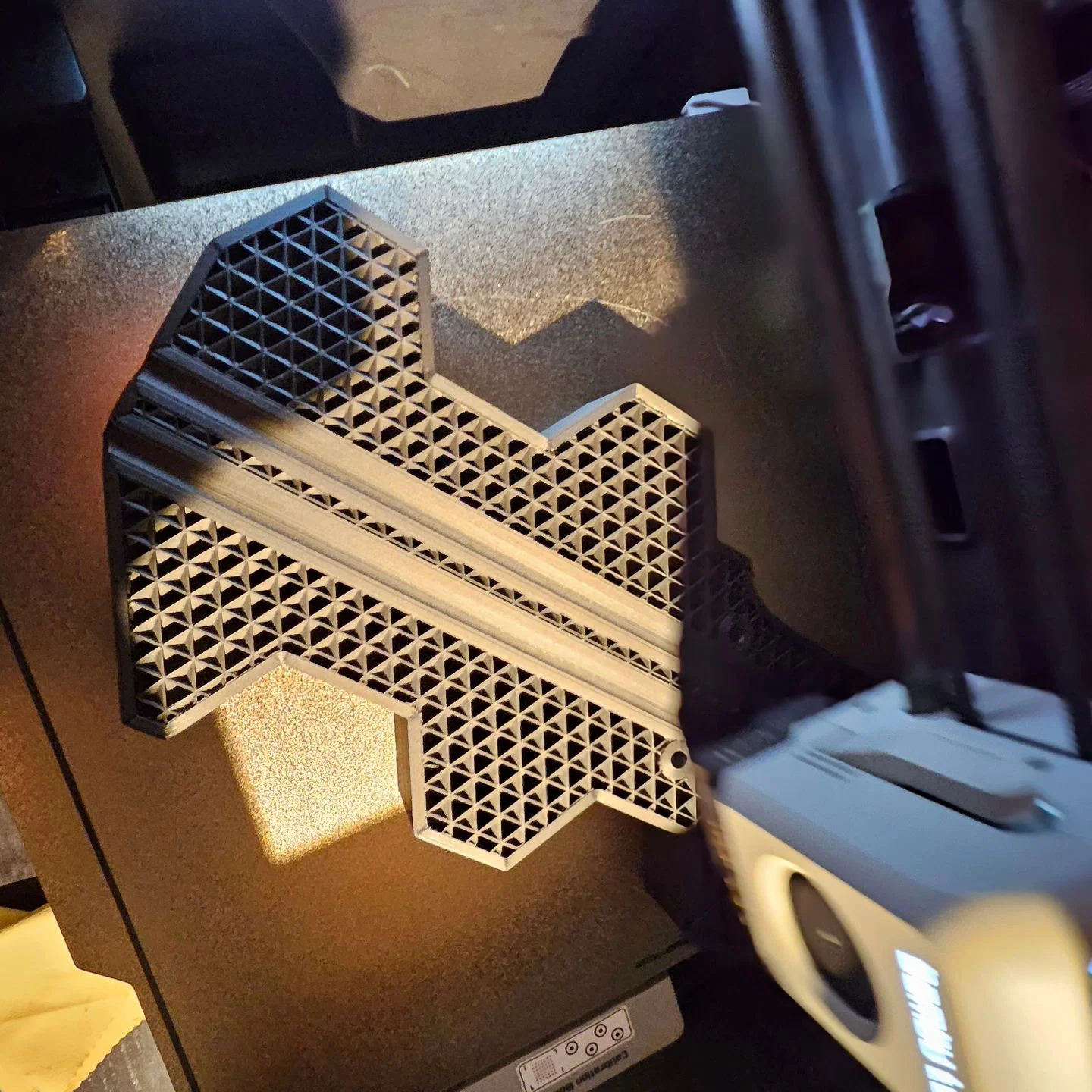

Có 2 lỗ xuyên qua các phần trung tâm để lắp thanh carbon 8mm (dài hơi dưới 280mm).

Mình khuyên rất nên in các chi tiết test để chắc chắn mẫu vừa với bộ kit của bạn, đặc biệt kiểm tra lỗ trên bridge và chiều cao/các vị trí lỗ của neck phải khớp 100%.

Cũng nên kiểm tra vít có vừa không trước khi siết để tránh làm hư bản in. Mình gợi ý hâm nóng vít trước khi vặn vào các chi tiết nhựa để giảm hư hại và giúp ăn ren dễ hơn.

Bạn cũng có thể chỉ in vài lớp top layer của từng phần để kiểm tra mọi thứ có khớp và nhìn ổn không.

Cần nguyên một cuộn filament để in các phần trung tâm; nhớ chuẩn bị 2 cuộn giống nhau phòng khi bạn cần in test.

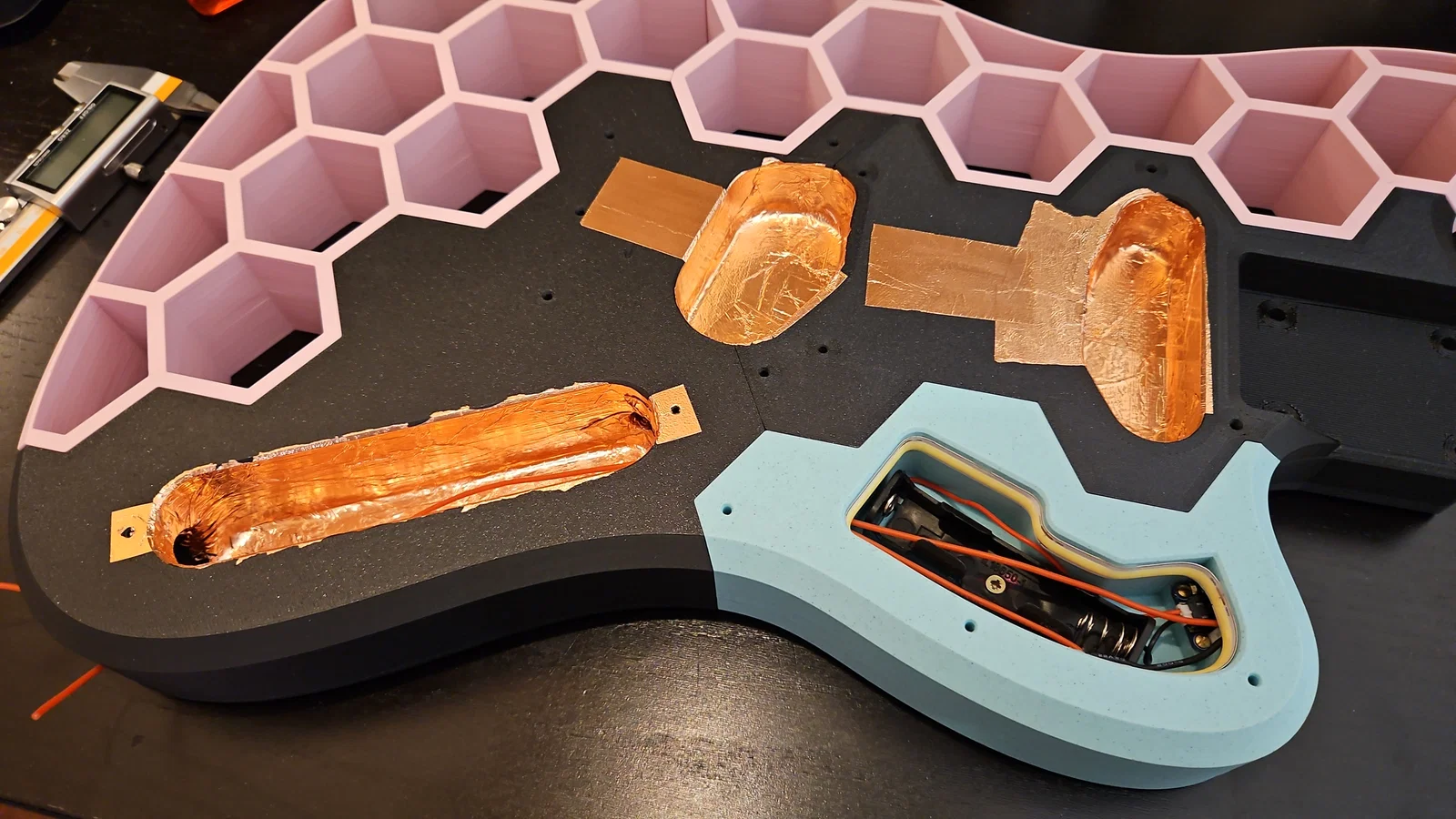

Đừng quên dùng copper foil để cách ly các lỗ có liên quan tới điện tử, và dán thêm một ít ở mặt sau pickguard và button plate.

Dây mass (ground cable) đi qua một lỗ nhỏ từ lỗ của các nút (buttons) tới giữa bridge.

Vì lý do chưa rõ, tất cả dây trong bộ kit đều dài quá mức, bạn sẽ cần cắt ngắn lại.

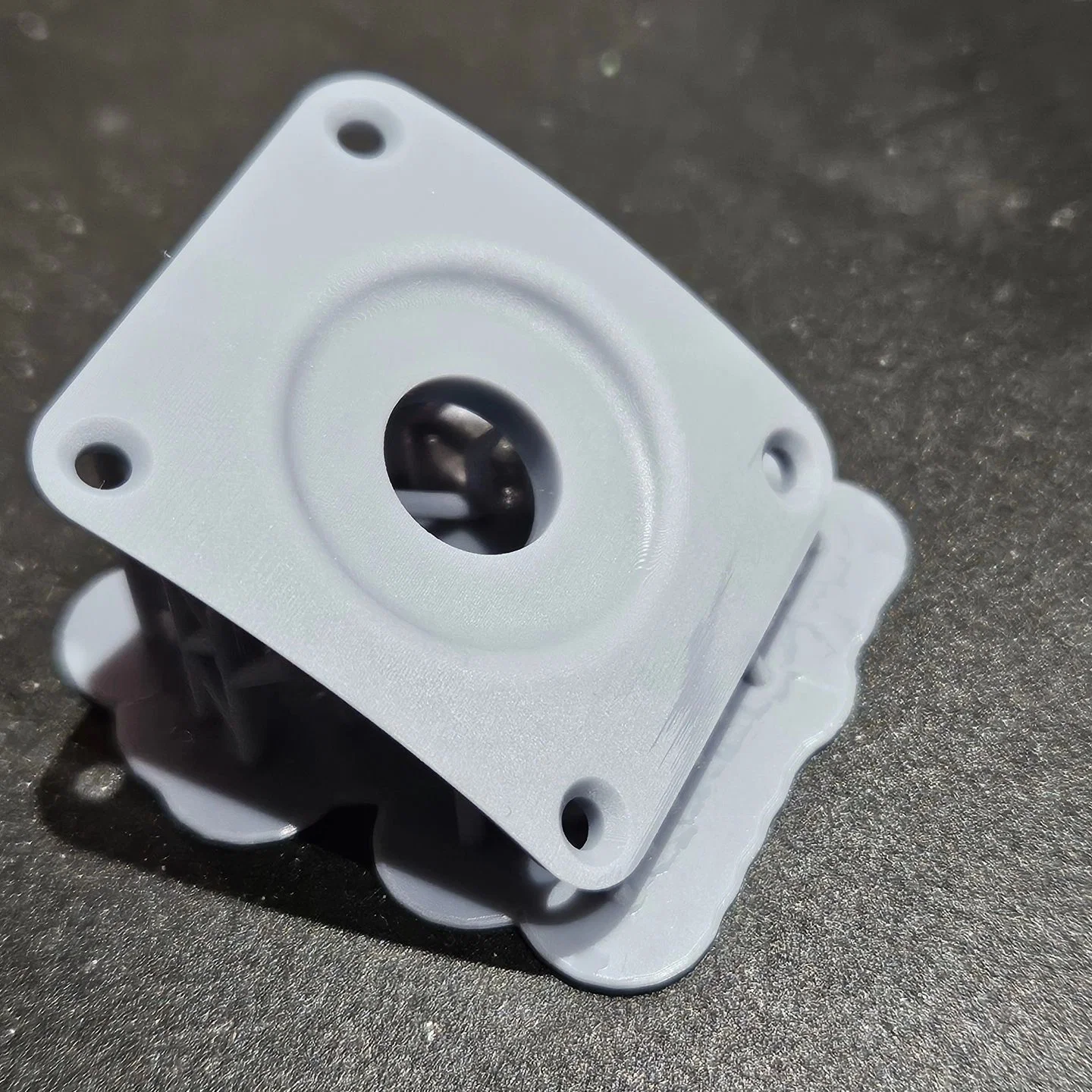

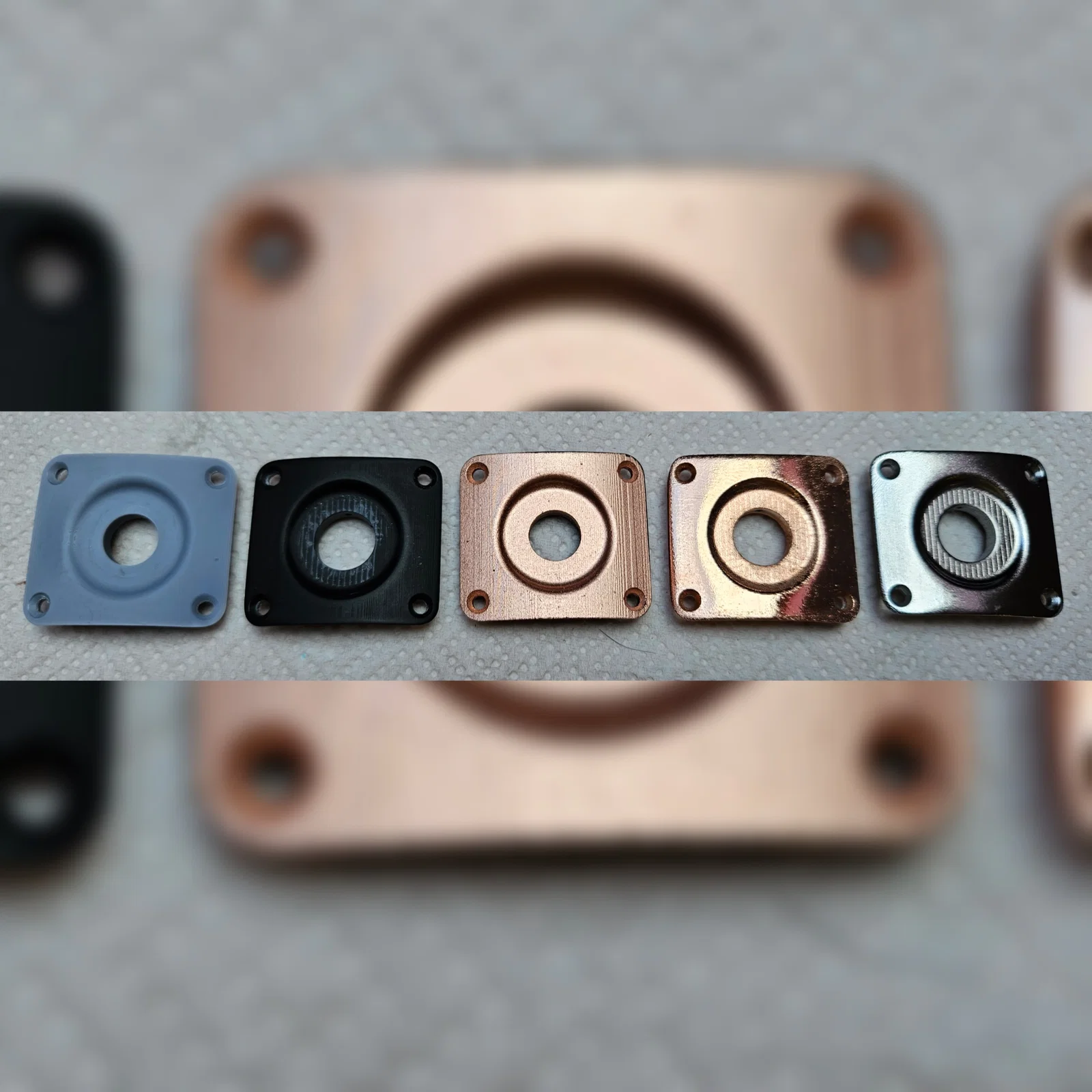

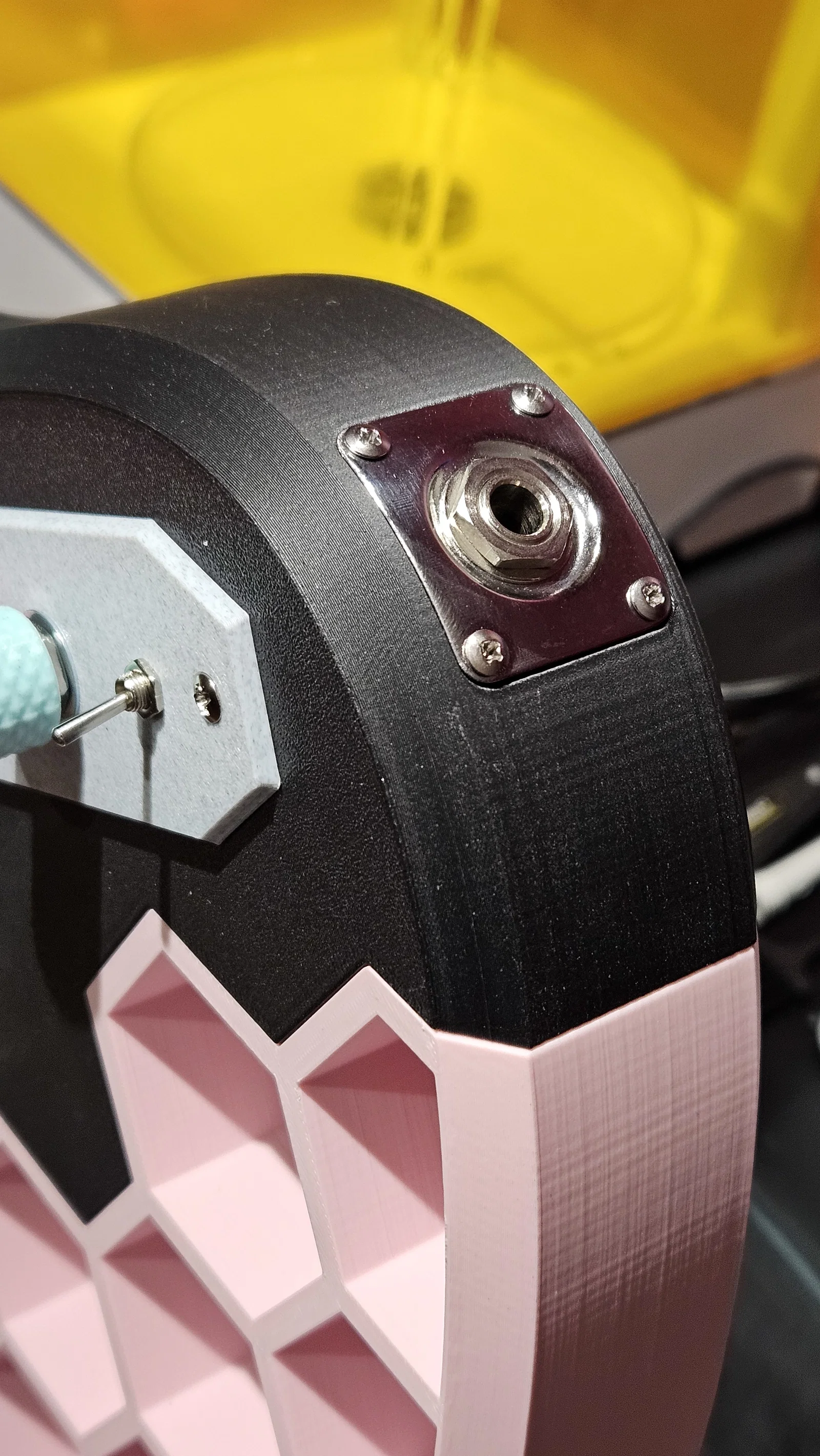

Mình đã in jack plate bằng resin, nhưng cũng có thể in bằng filament, chỉ cần chọn loại dai/“tough” là được.

Hy vọng bạn sẽ thích phiên bản Bambu này.
