Voron MiniSB V6 Mount (Ngàm V6 cho Mini StealthBurner)

Ngàm (mount) V6 cho Mini Stealthburner

Tính năng

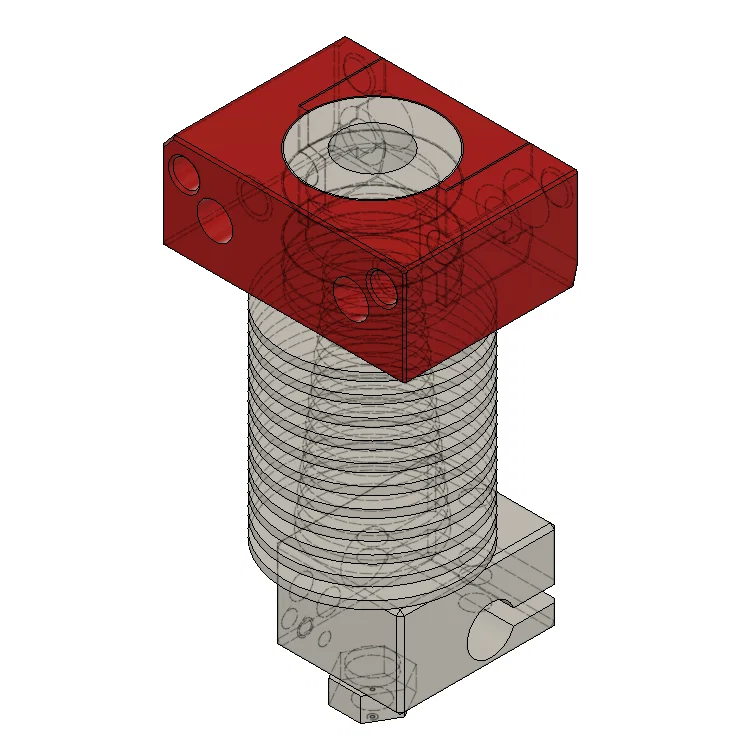

• Mount kiểu E3D V6 gồm 2 phần.

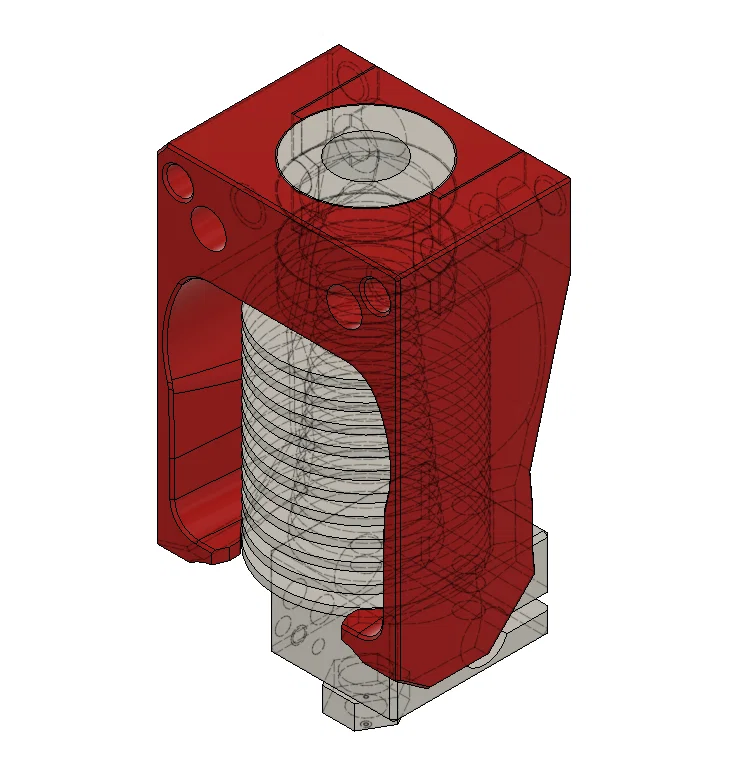

• Có cả bản mount thường và bản fan-saver mount.
• Dễ ráp, siết giữ chắc bằng vít (kèm heat insert nuts)

Lưu ý quan trọng:

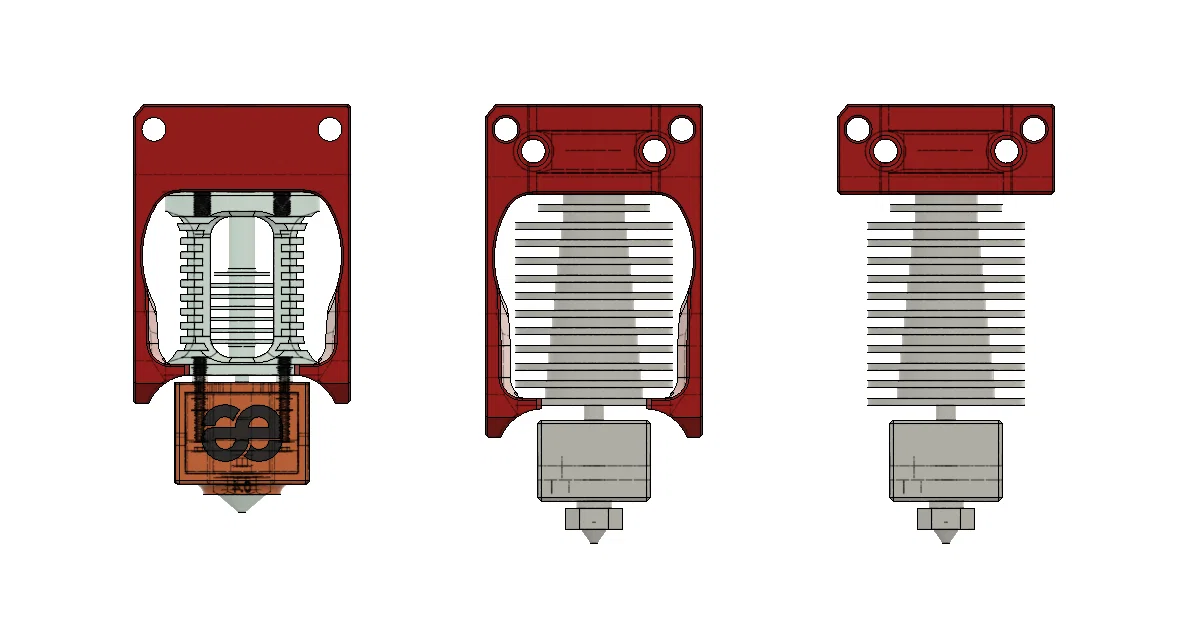

Bạn lưu ý do V6 hotend dài hơn, nên mount này sẽ dài hơn một chút so với các mount cho Dragon.

Hướng dẫn lắp ráp

Hướng dẫn in:

• Không cần support cho cả 2 phần (support đã được tích hợp sẵn trong mount_1, mount_2 không cần support)
• Cần chỉnh lại orientation trước khi in (xin lỗi nha)
• Thiết lập in khuyến nghị:
  • ABS / PETG
  • Infill 40%
  • Wall count: 3
  • Top / Bottom layer: Tối thiểu 4

Phụ kiện cần có:

• [Printed Part] mount_1 x 1
• [Printed Part] mount_2 x 1
• Heat Insert Nut (M3 x 4 x 5, tương tự spec của Voron) x 2
• Vít M3 x 18 BHCS x 2

Lắp ráp

• Gỡ 2 phần support ra khỏi mount_1.
• Ép 2 heat insert nuts vào mount_2.

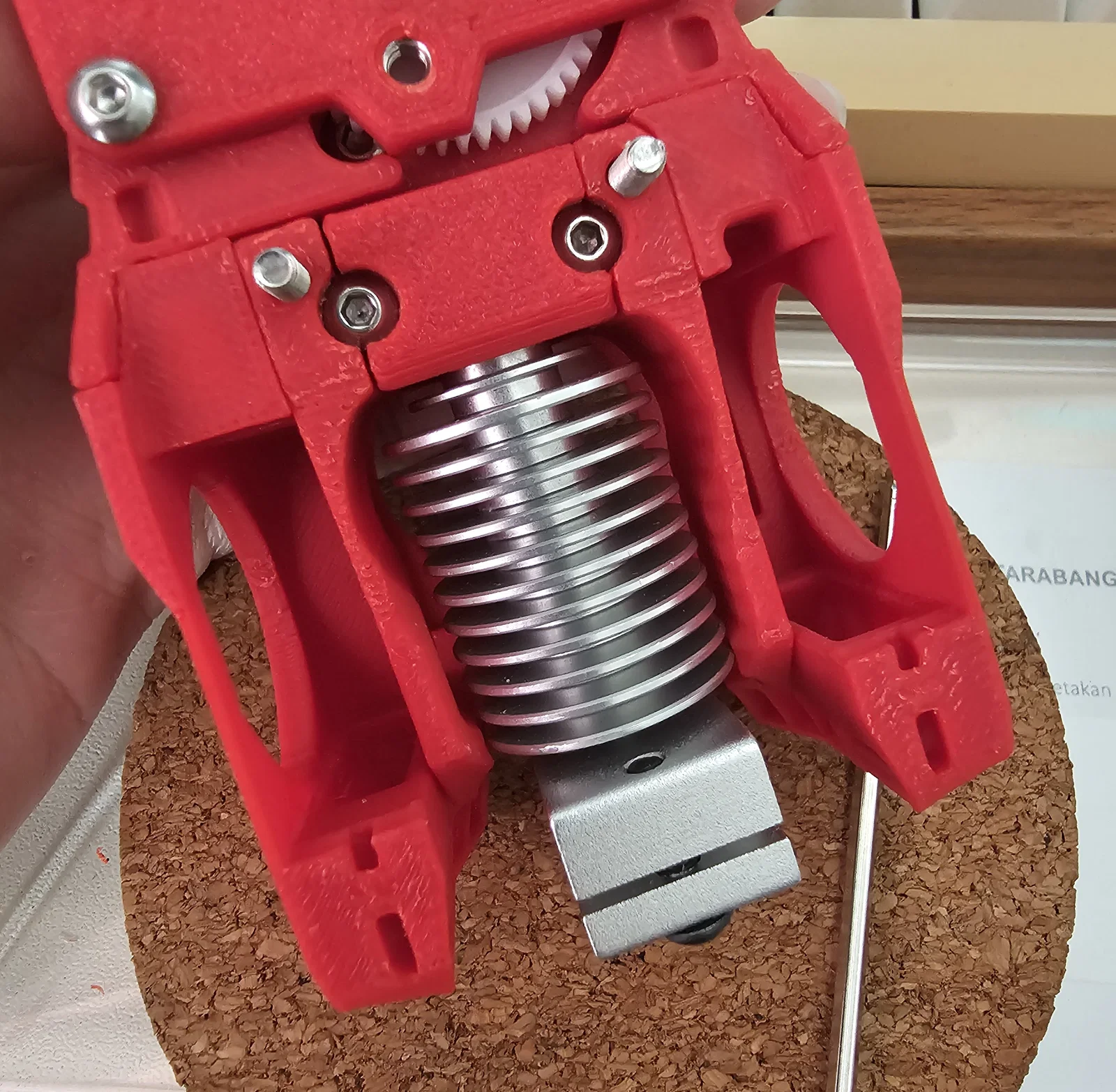

• Lấy V6 hotend, kẹp nó vào giữa mount_1 và mount_2.

• Siết vít M3 x 18 từ phía mount_1.

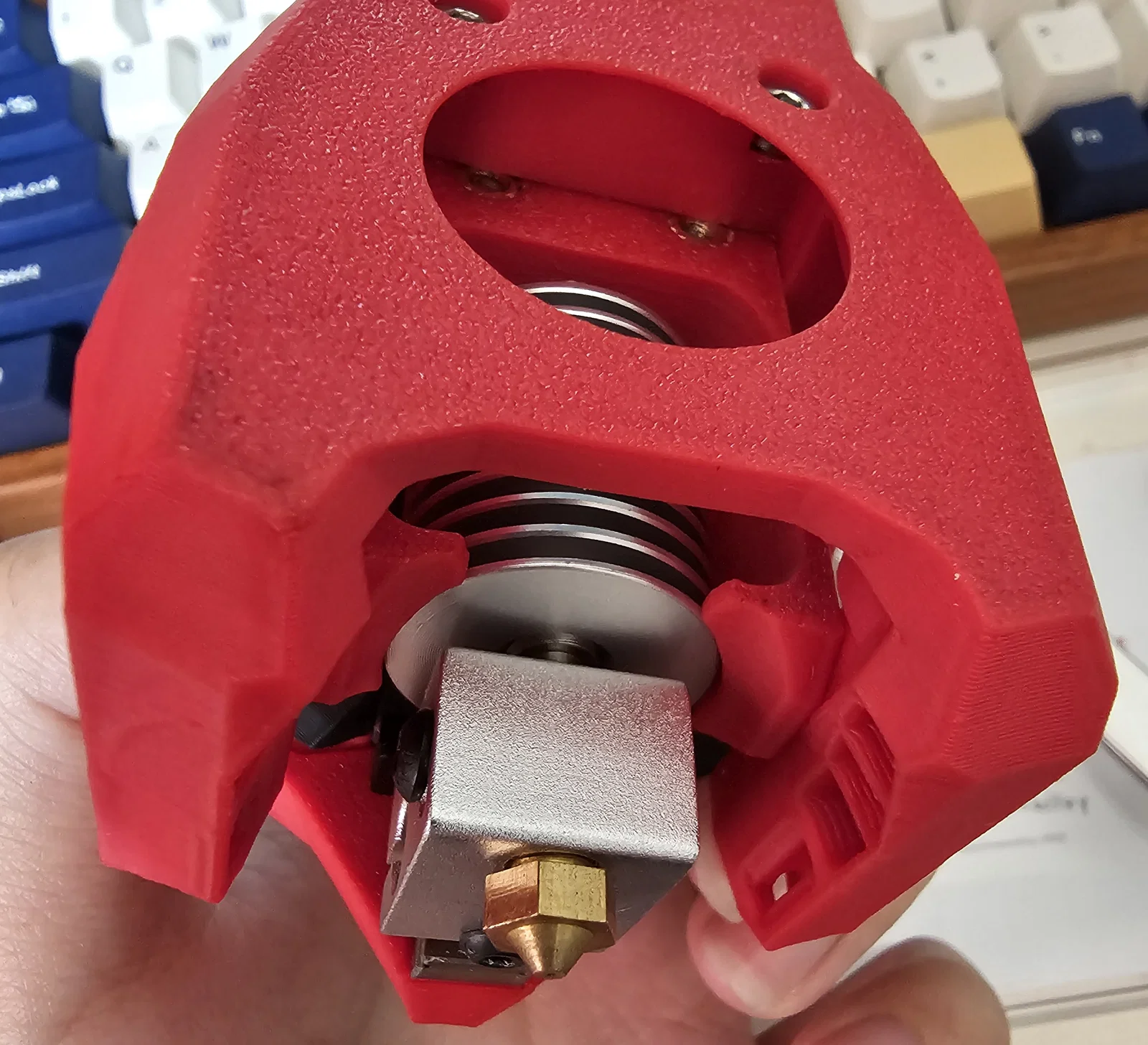

• Lắp hotend vào mini stealthburner là xong!

Ghi chú: Có sẵn file CAD, bạn cứ thoải mái mod theo nhu cầu.

Cập nhật 13/04/2024: Đã cập nhật lại khoảng cách giữa support và mount_1, bản trước bị quá khít nên dính chặt với nhau.
