Bộ hút khói hàn dùng quạt 120mm (120mm Fan solder fume extractor)

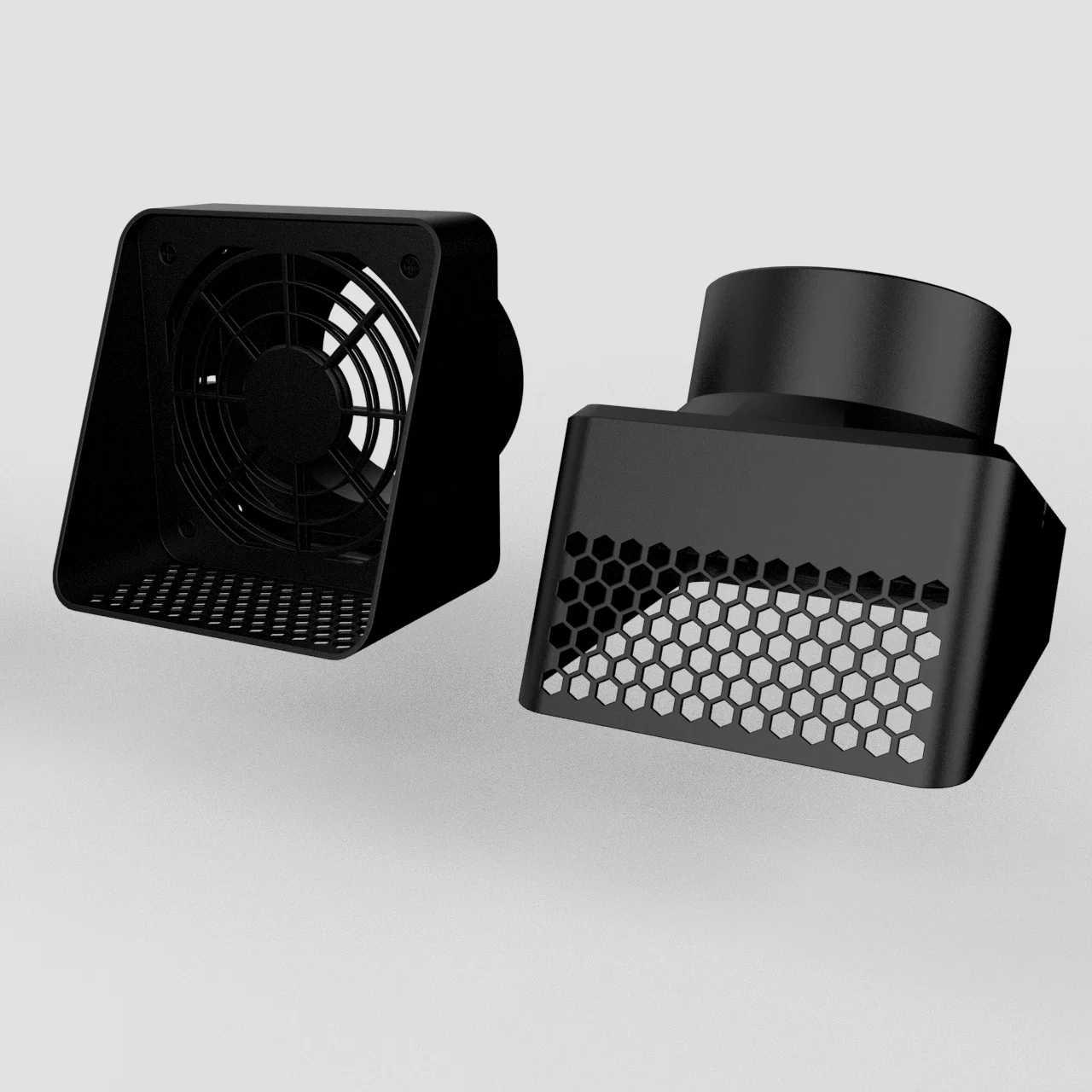

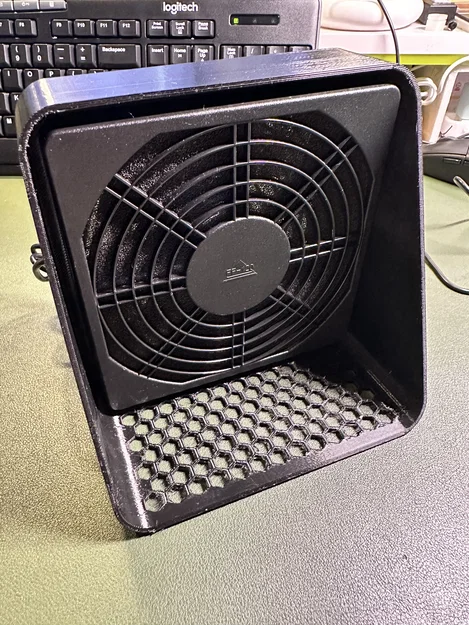

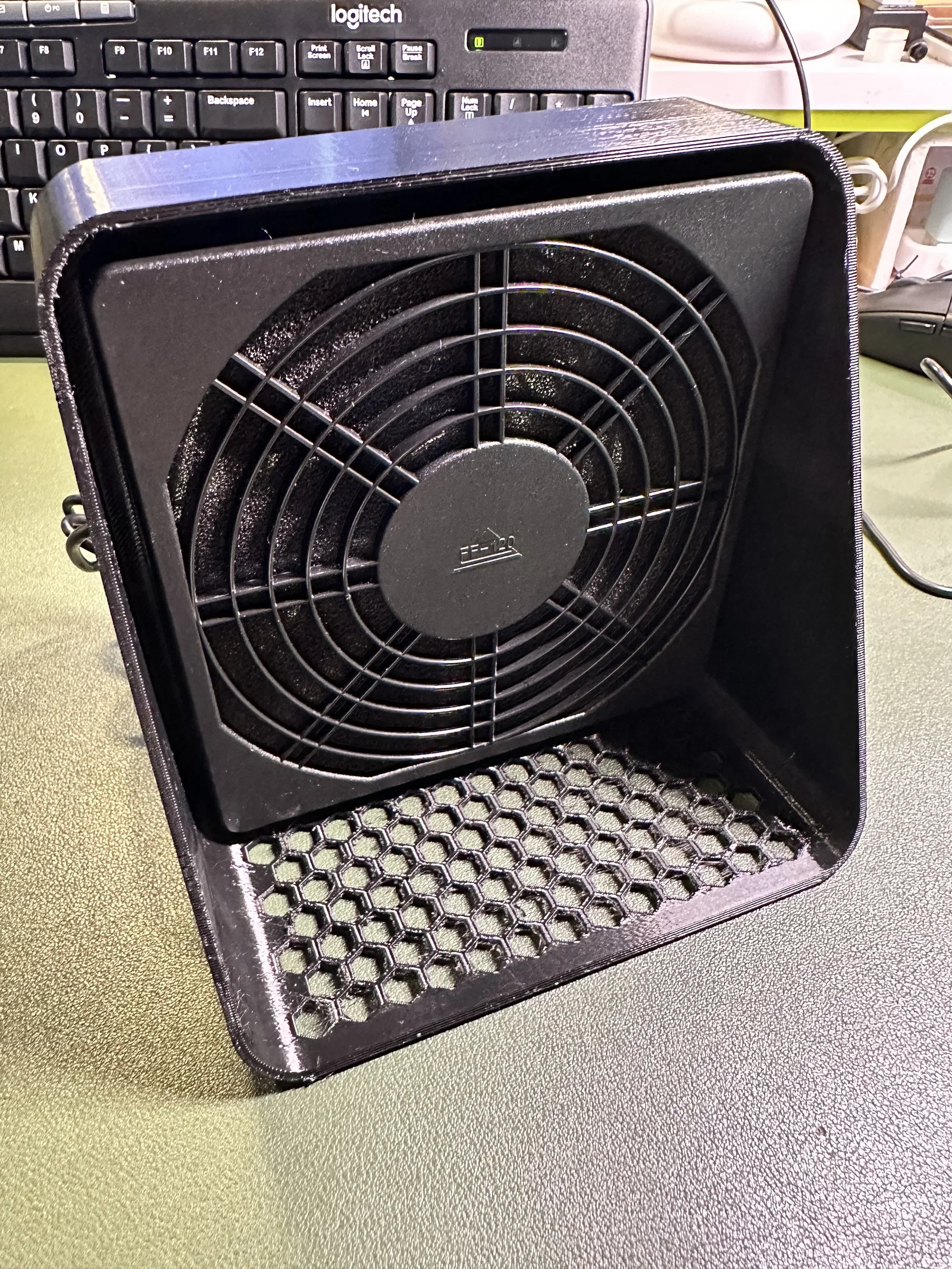

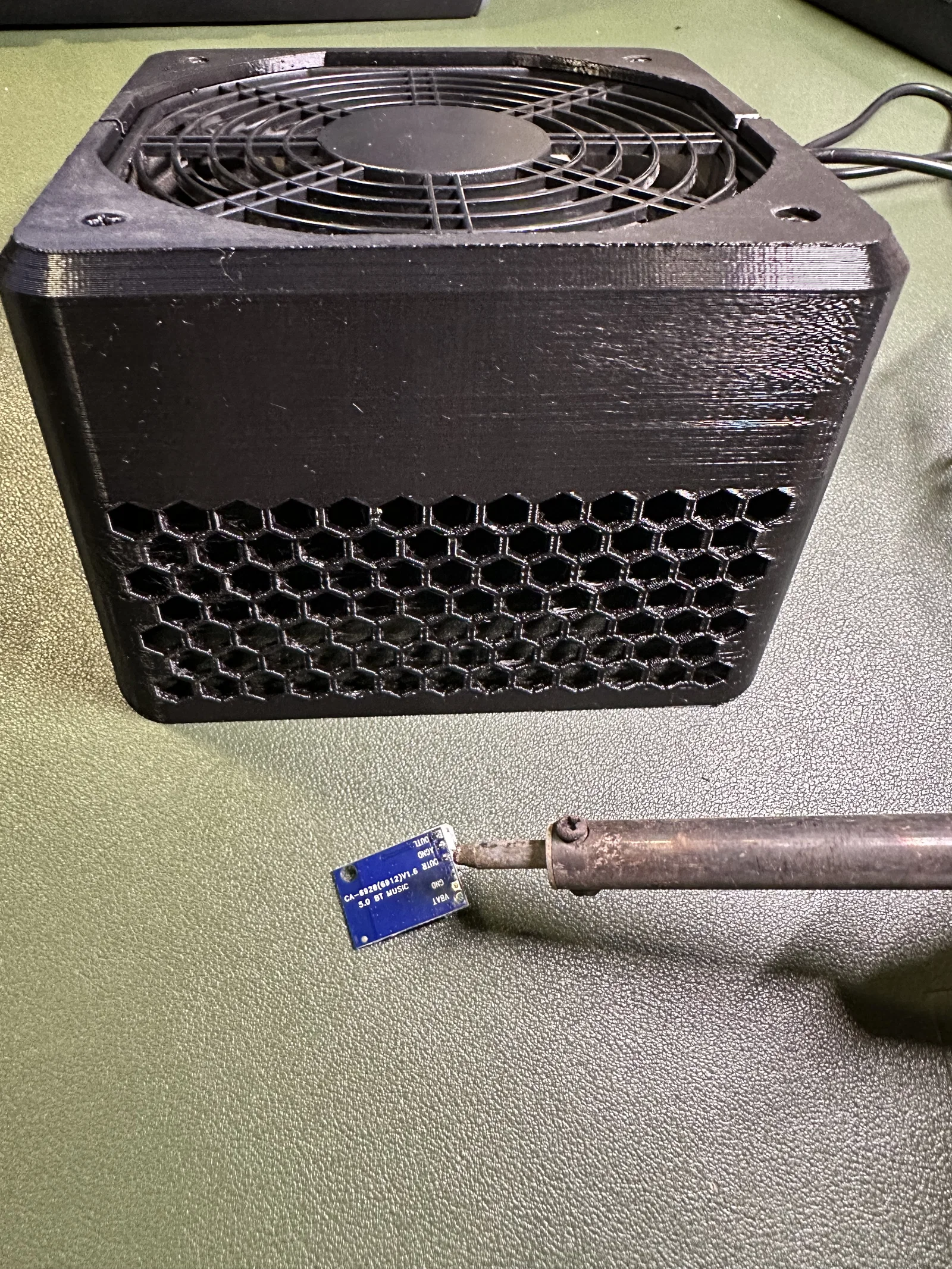

Rất phù hợp để làm một bộ hút khói hàn (solder fume extractor) bằng quạt máy tính 120mm, có 2 kiểu đặt, có thể để nằm phẳng để đưa sát hơn tới các món đồ nhỏ đang hàn.

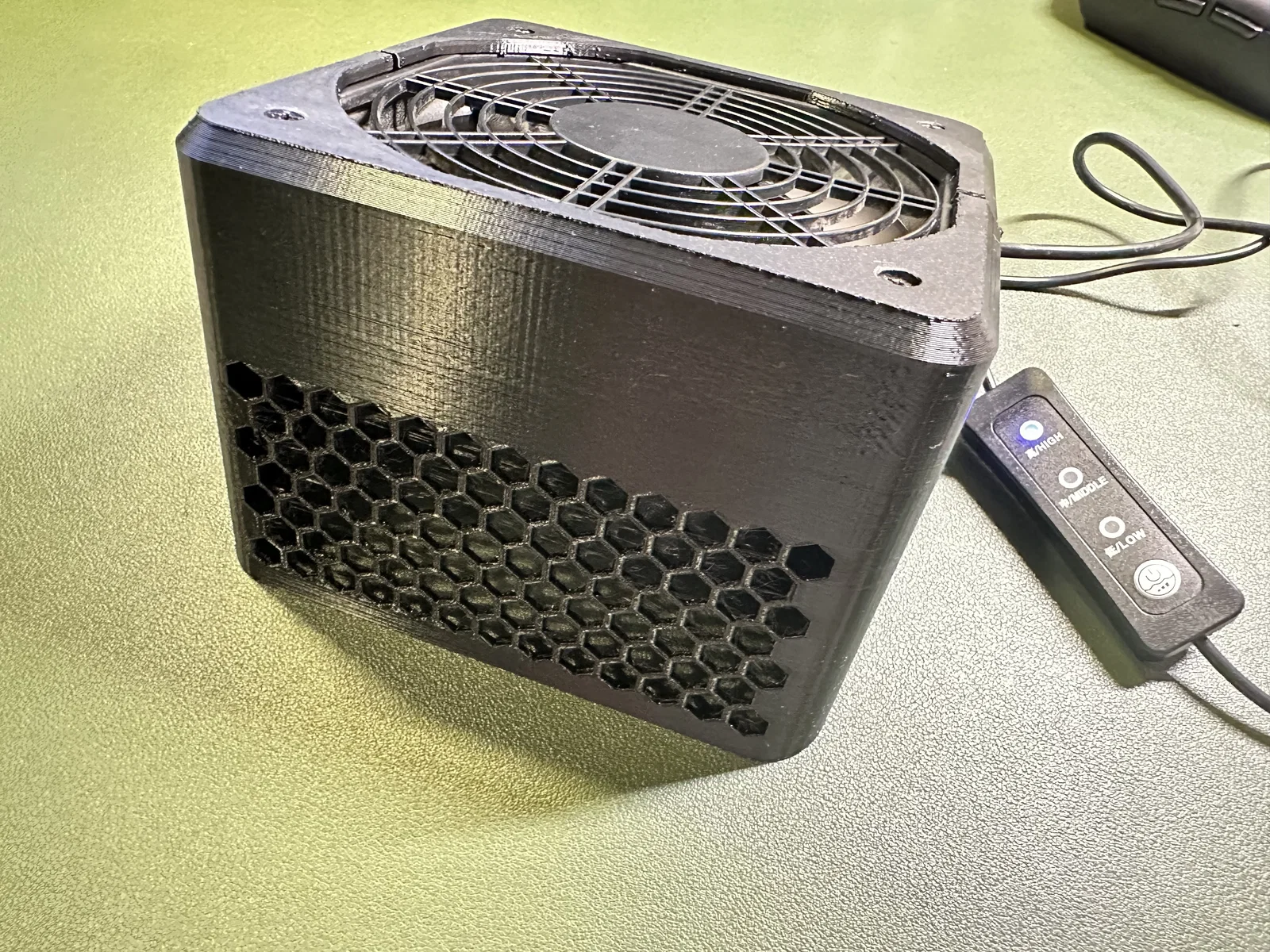

Về lý thuyết bạn có thể dùng mọi loại quạt máy tính 12mm, nhưng mình không giỏi làm mạch điện, nên với sản phẩm hoàn thiện mình làm thì mình dùng một bộ quạt USB của Pano-mounts. Bộ này có 3 mức tốc độ quạt, hay nhất là có sẵn filter và nắp bảo vệ, nên mình không cần in thêm các phần khác (dù mình cũng có thiết kế chúng). Bộ đó cũng đi kèm ốc vít quạt, mình chỉ cần đổi thứ tự lắp nắp bảo vệ để đảo chiều gió, vì ban đầu nó được dùng như một bộ tản nhiệt.

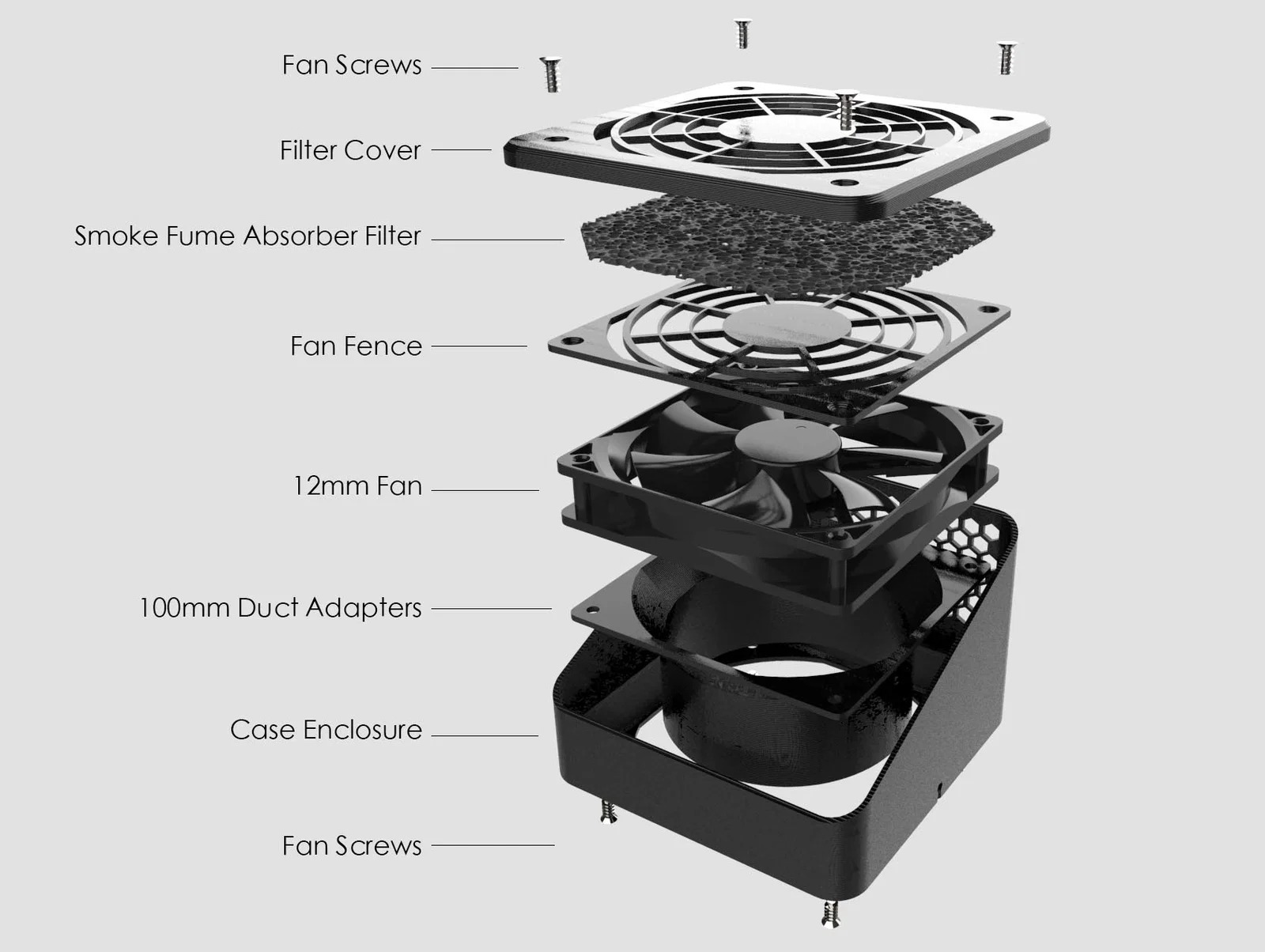

Mình cũng làm thêm Duct Adapters 100mm/4" để bạn dùng nếu cần nối ống xả. Nếu không cần ống xả, bạn có thể in thêm một fan fence để tránh bị quạt làm đau. Bạn có thể mua Smoke Fume Absorber Filter dày 1–3mm để lọc khói; bạn cần cắt thành hình vuông 120mm và chừa trống các lỗ bắt vít. Nếu không cần filter thì có thể bỏ qua việc in filter cover.

Nếu bạn dùng bộ quạt của Pano-mounts giống mình, thì bạn chỉ cần in Case Enclosure và Duct Adapters.

Đây là link mình mua quạt trên Amazon US, bạn cũng có thể mua sản phẩm tương tự. Trong shop của họ cũng có loại quạt dùng trực tiếp với AC, về lý thuyết cũng dùng được. https://www.amazon.com/Powered-Controller-Receiver-Playstation-Electronics/dp/B0814YW36D?ref\_=ast\_sto\_dp&th=1&psc=1
